(共33张PPT)

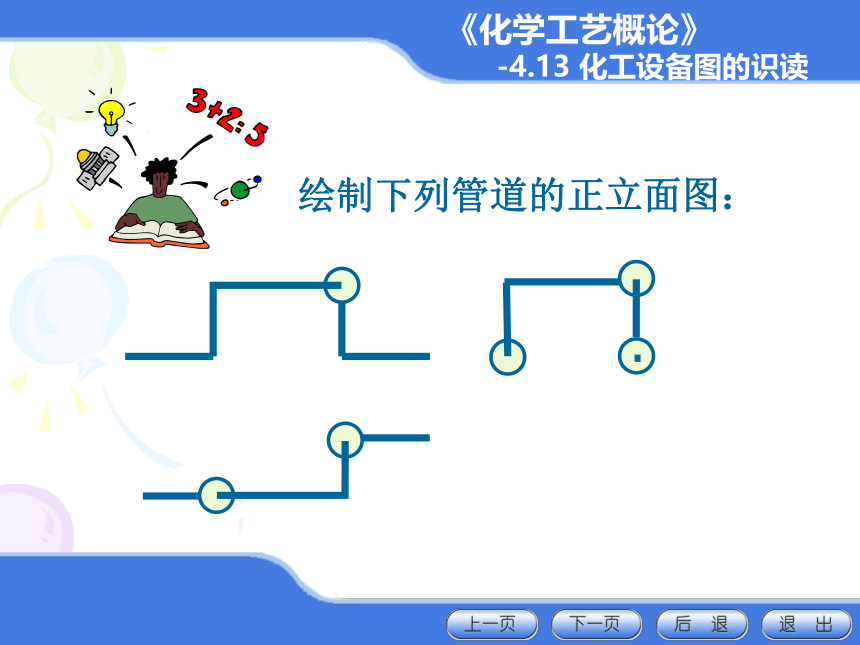

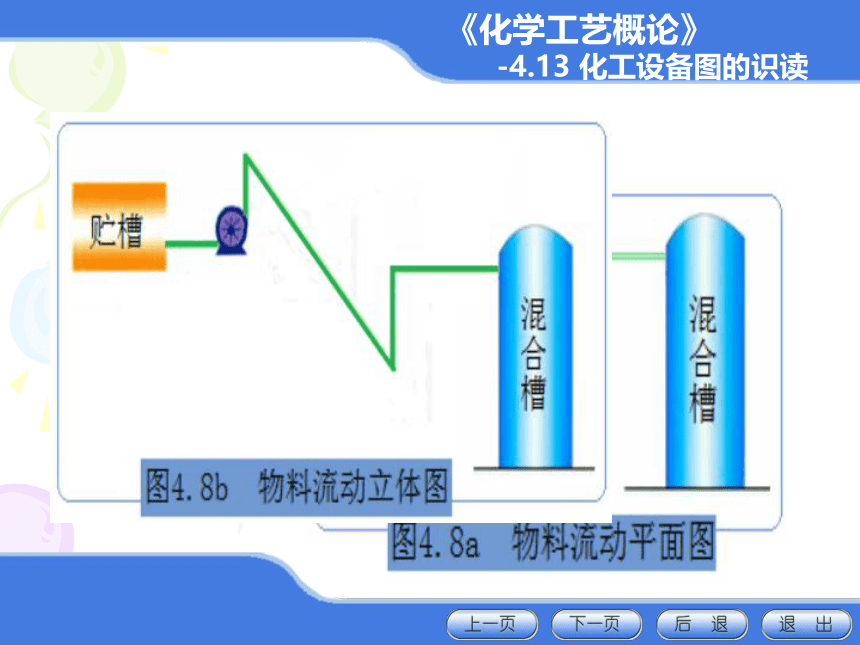

绘制下列管道的正立面图：
·
一、理解轴测投影知识
正等轴测图
斜二等轴测图

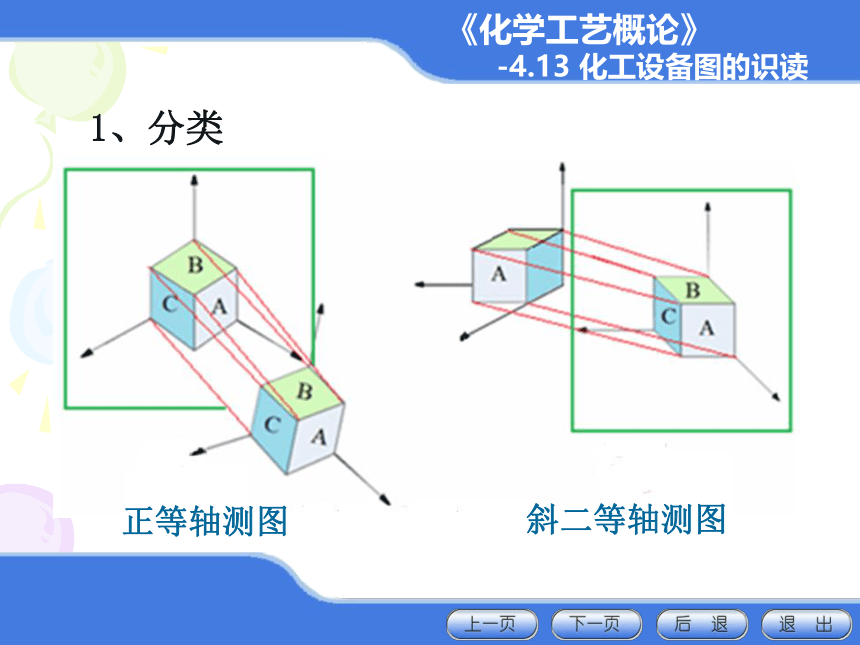

1、分类

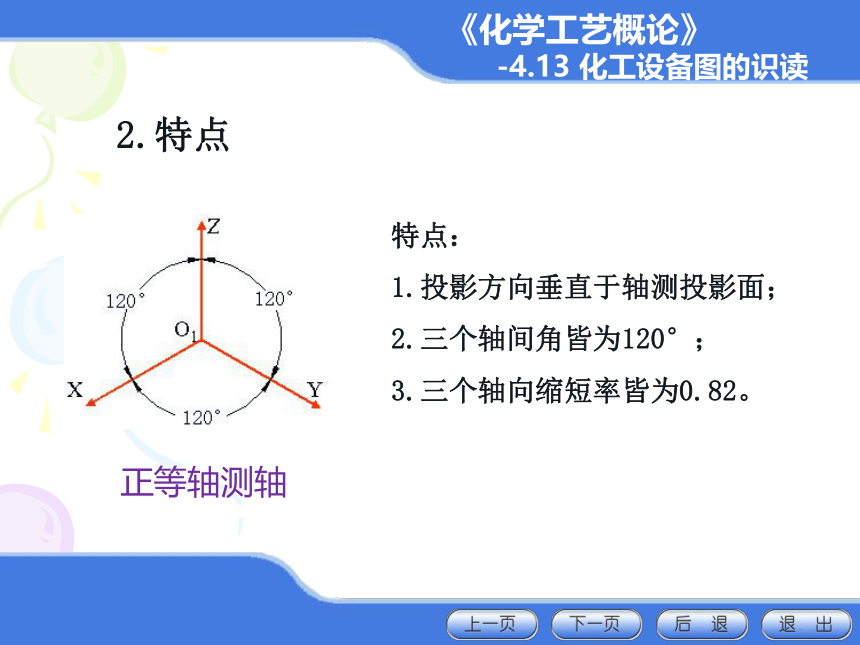

正等轴测轴
特点：
1.投影方向垂直于轴测投影面；
2.三个轴间角皆为120°；
3.三个轴向缩短率皆为0.82。
2.特点

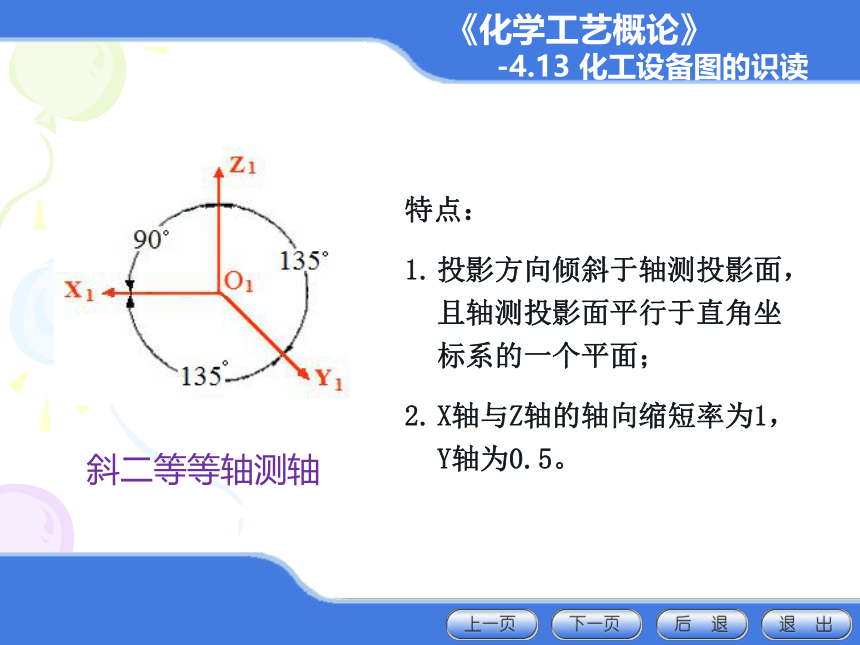

斜二等等轴测轴
特点：
投影方向倾斜于轴测投影面，且轴测投影面平行于直角坐标系的一个平面；
X轴与Z轴的轴向缩短率为1，Y轴为0.5。

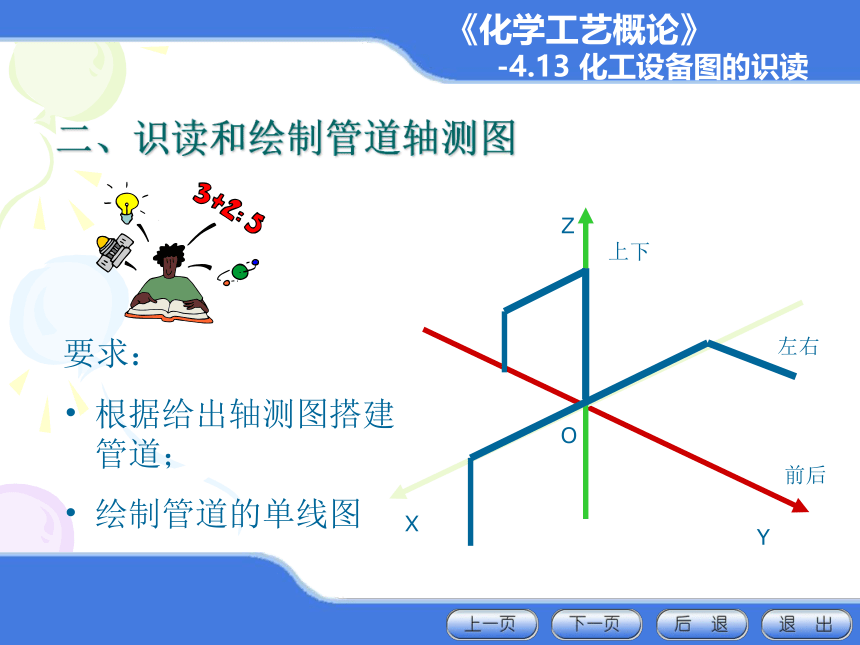

要求：
根据给出轴测图搭建管道；
绘制管道的单线图
Z
X
Y
左右
前后
上下
O
二、识读和绘制管道轴测图

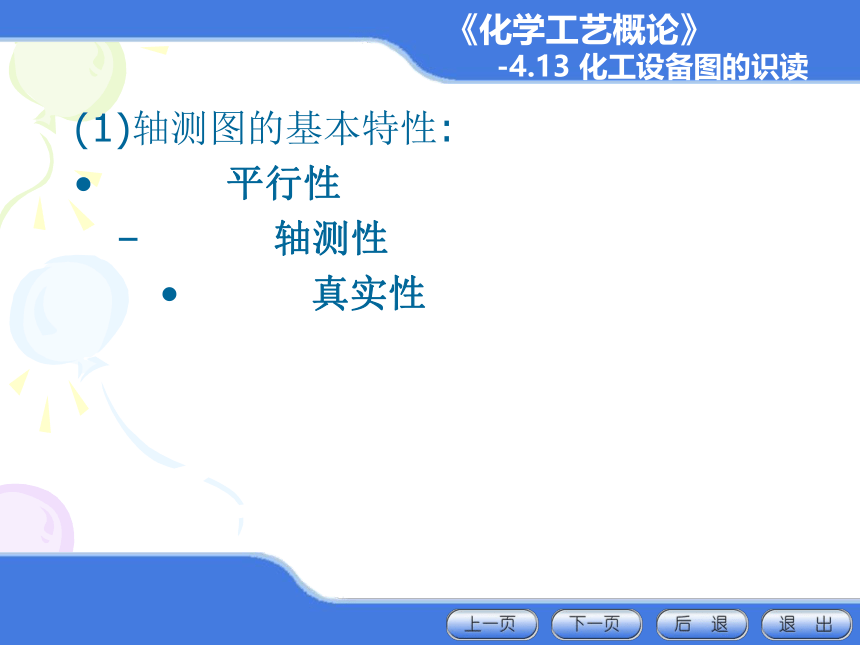

(1)轴测图的基本特性:
平行性
轴测性
真实性

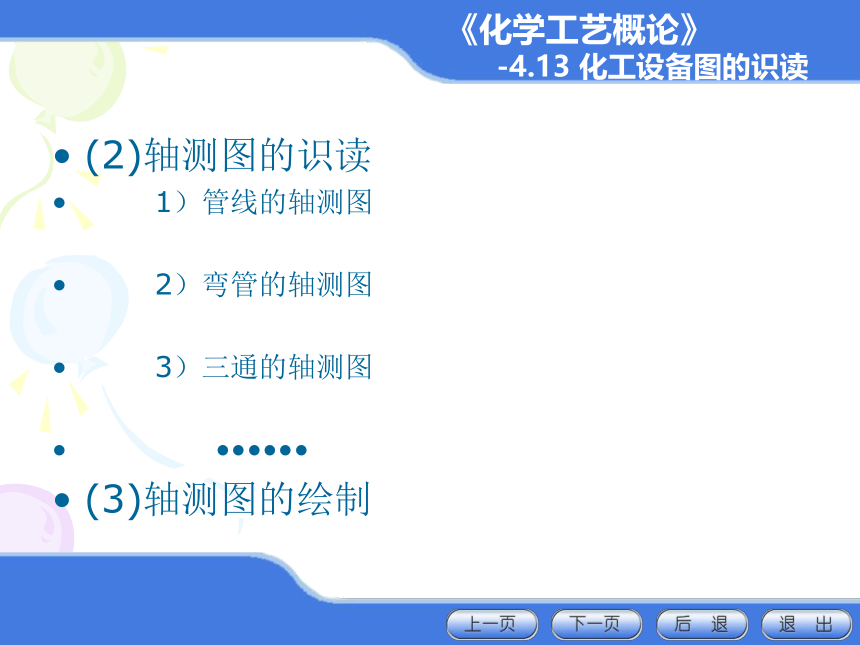

(2)轴测图的识读
1）管线的轴测图
2）弯管的轴测图
3）三通的轴测图

(3)轴测图的绘制

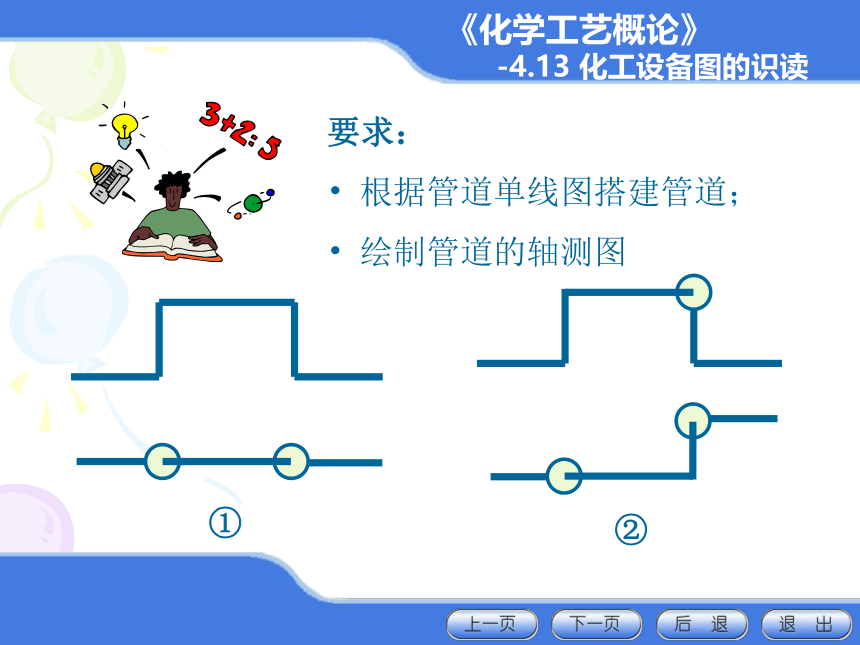

要求：
根据管道单线图搭建管道；
绘制管道的轴测图
①
②

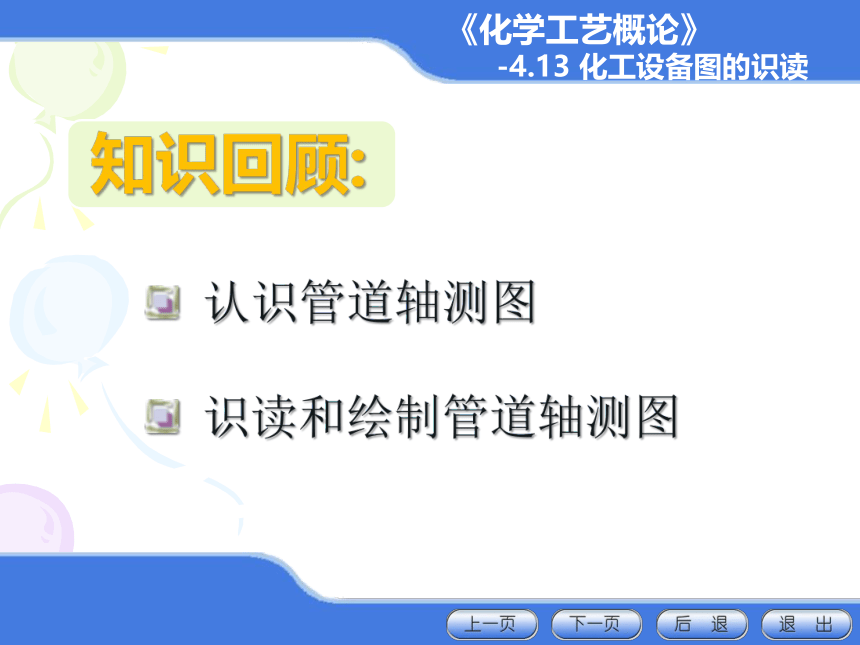

认识管道轴测图
识读和绘制管道轴测图
表示化工设备的形状、大小、结构和制造安装等技术要求的图样。
化工设备图
一、化工设备的分类
化工机器（动设备）
化工设备（静设备）
化工生产中所用的机器和设备的总称。
二、化工设备的结构特点
零部件和焊接结构广泛采用标准化、通用化、系列化
壳体以回转形体为主
尺寸相差悬殊
有较多的开孔和管口
大量采用焊接结构
很多需要特殊材料制备
三、化工设备图包括的内容
1.一组视图
2.必要尺寸
用以表示设备的总体大小、性能、规格、
装配和安装等的尺寸数据。
总体尺寸
特性尺寸
装配尺寸
安装尺寸
其他尺寸
设备零部件的规格尺寸。
返回
管口表
返回
3.管口符号和管口表
4.技术特性表
返回
5.明细表
返回
6.标题栏
返回
四、化工设备图的识读
了解设备的名称、用途、性能和主要技术特性；
了解设备整体的结构特征和工作原理；
了解零部件的材料、结构形状、尺寸以及零部件间的装配关系；
了解设备上的管口数量和方位；
了解设备的相关技术要求。
1.识读要求
2.识读步骤
概况了解
全面分析
归纳总结
化工设备的分类和特点
化工设备图的内容
化工设备图的识读
