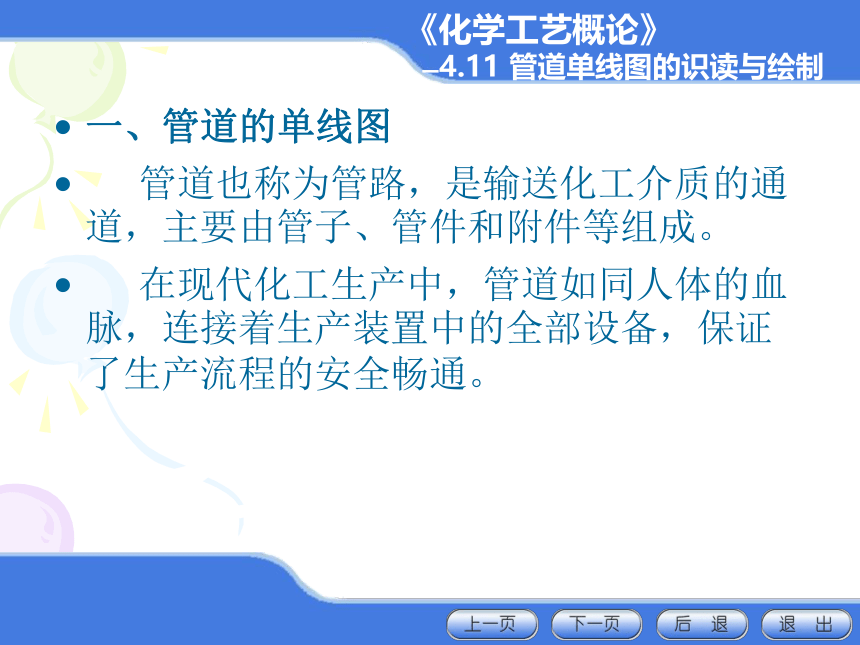

一、管道的单线图
管道也称为管路，是输送化工介质的通道，主要由管子、管件和附件等组成。

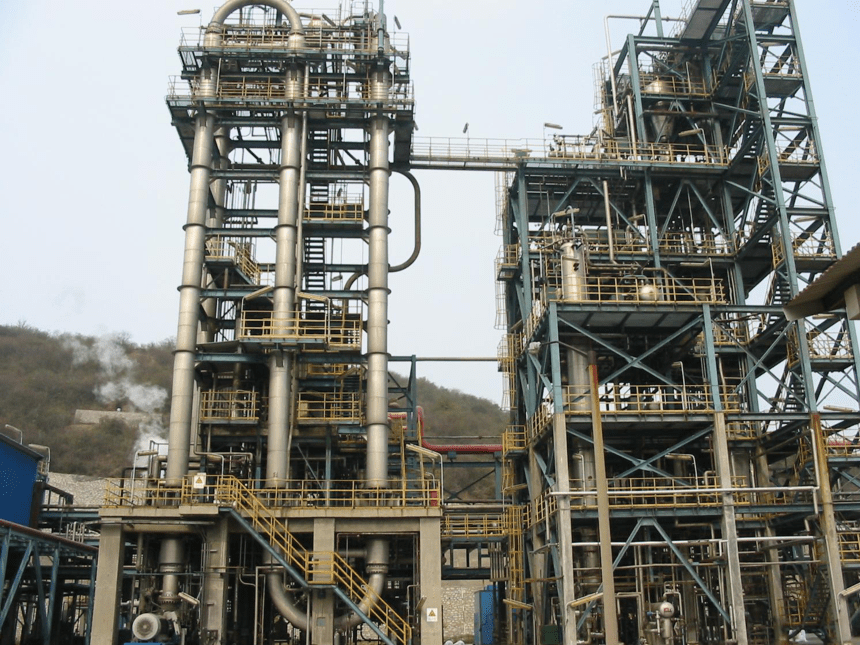

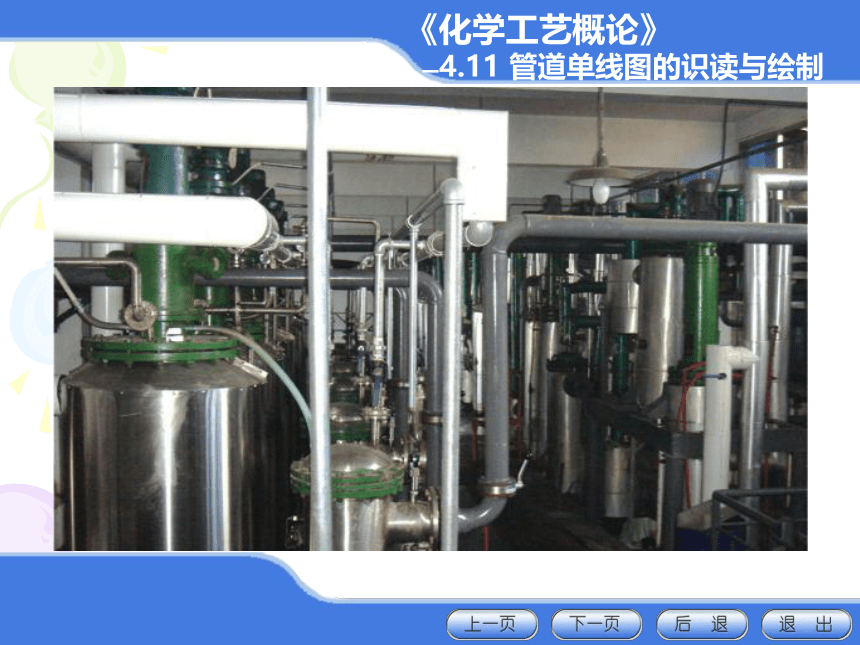

在现代化工生产中，管道如同人体的血脉，连接着生产装置中的全部设备，保证了生产流程的安全畅通。
1. 管道投影知识

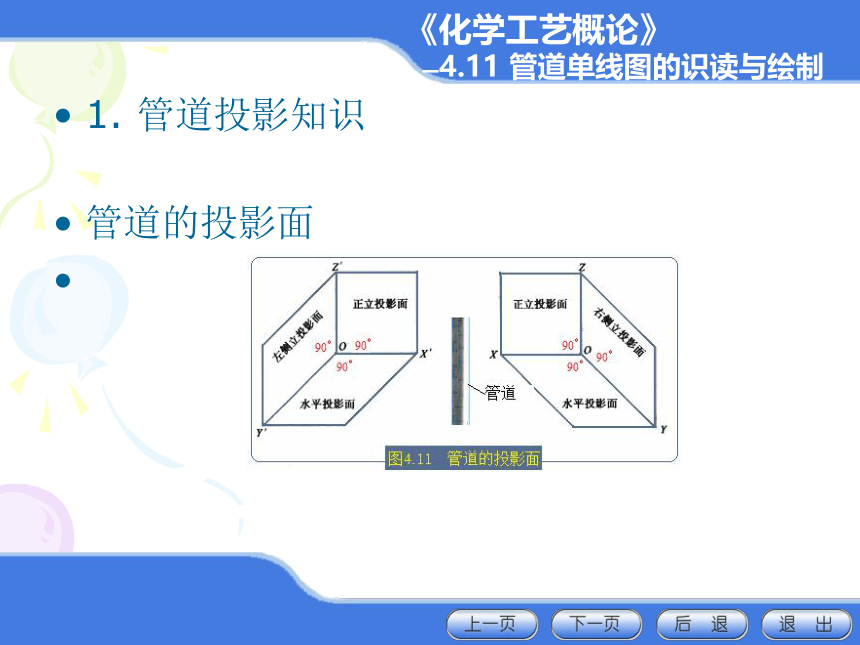

管道的投影面

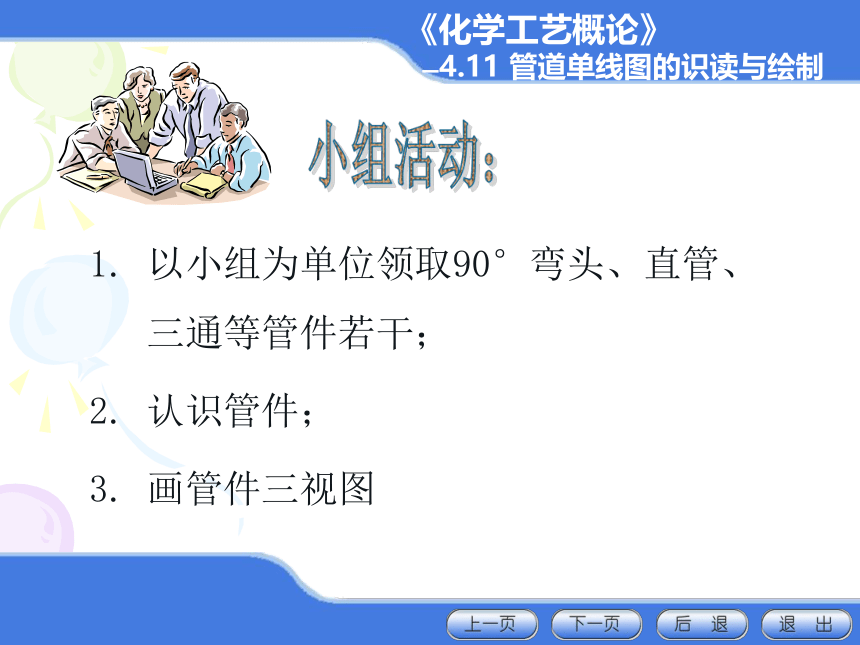

以小组为单位领取90°弯头、直管、三通等管件若干；
认识管件；
画管件三视图
二、识读管道的单线图

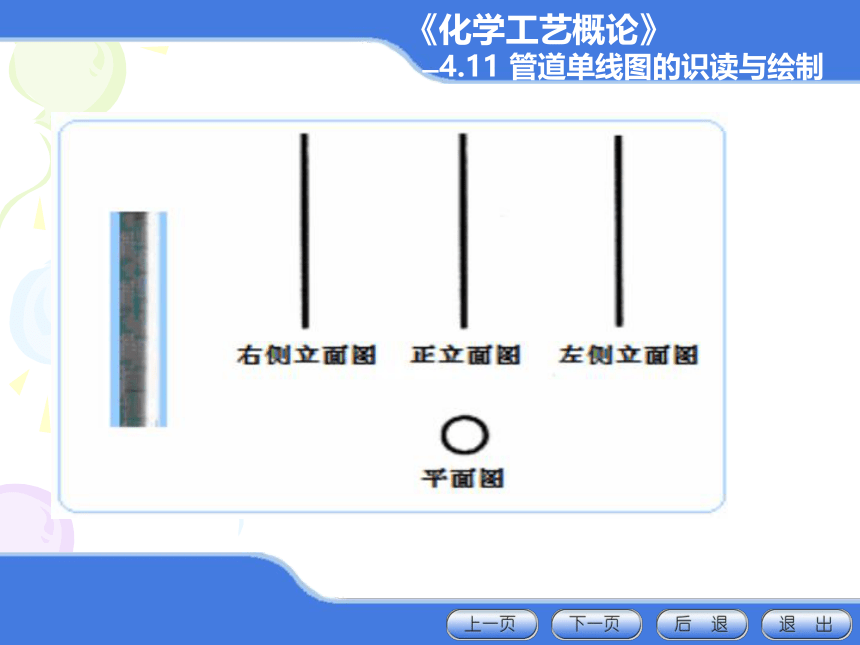

1.直管
·
平面图（俯视图）
正立面图
（主视图）
左侧立面图
（左视图）
2.弯头
3.三通
4.四通
绘制下列管件的单线图：
5.管子的重叠
·
·
绘制三根管子重叠的单线图：
6.管子的交叉
三、判断管道空间顺序
判断管道的前后顺序：
.
.
.
a
b
c
绘制下列管道的左立面图：
绘制下列管道的平面图：
·
管道单线图的识读与绘制
管道顺序的判断方法
管道正立面图、平面图和左侧立面图的绘制
