建筑施工技术

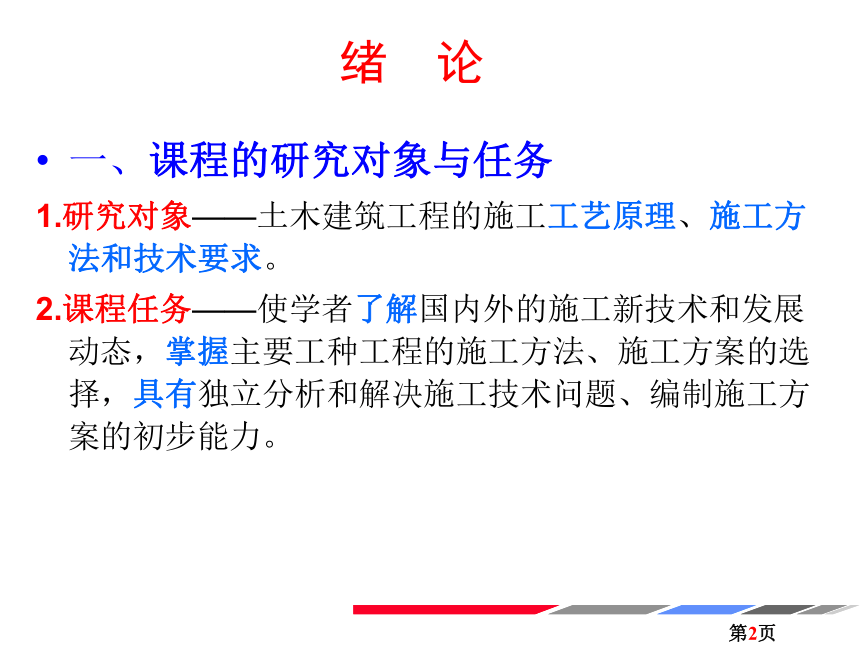

绪 论
一、课程的研究对象与任务
1.研究对象——土木建筑工程的施工工艺原理、施工方法和技术要求。
2.课程任务——使学者了解国内外的施工新技术和发展动态，掌握主要工种工程的施工方法、施工方案的选择，具有独立分析和解决施工技术问题、编制施工方案的初步能力。

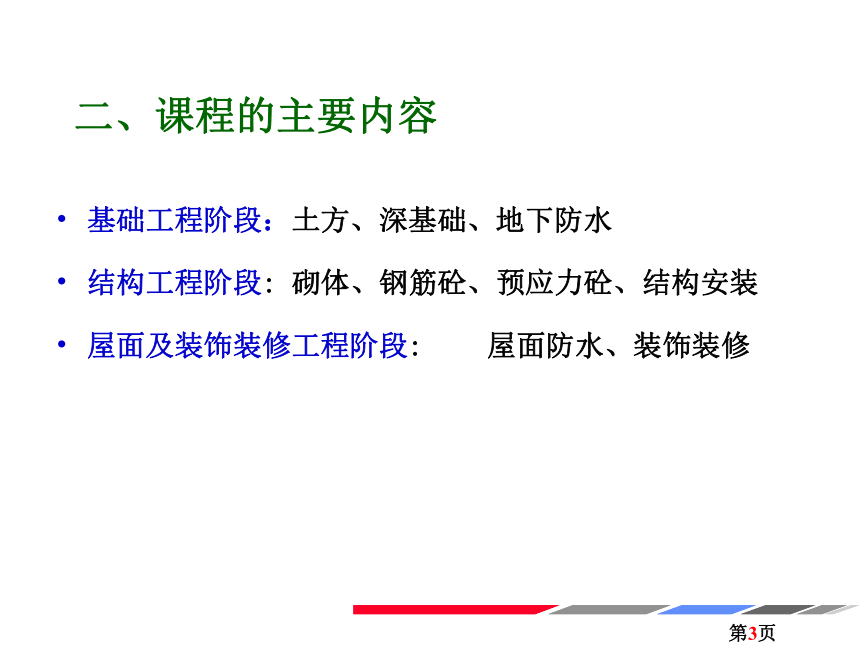

二、课程的主要内容
基础工程阶段：土方、深基础、地下防水
结构工程阶段: 砌体、钢筋砼、预应力砼、结构安装
屋面及装饰装修工程阶段: 屋面防水、装饰装修

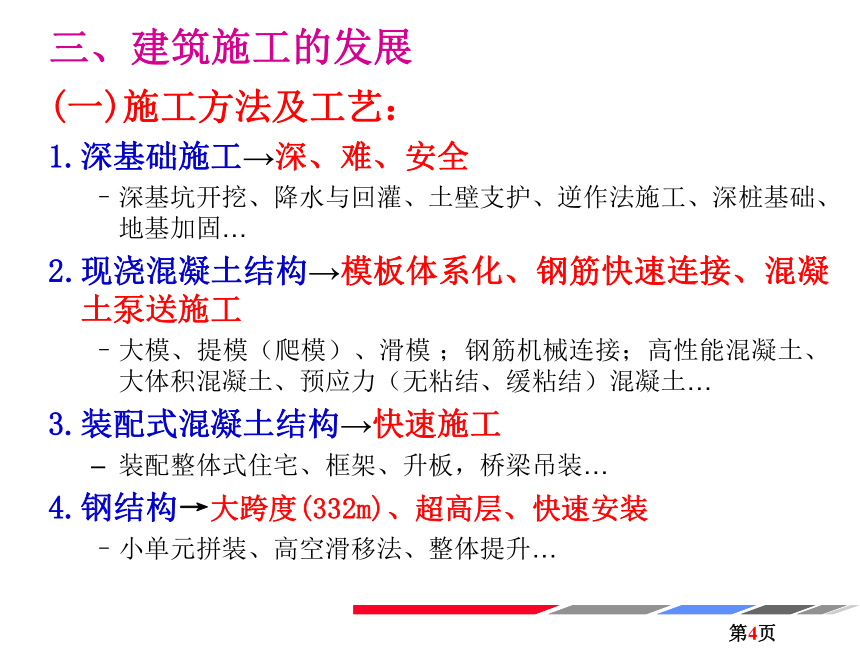

三、建筑施工的发展
(一)施工方法及工艺：
1.深基础施工→深、难、安全
深基坑开挖、降水与回灌、土壁支护、逆作法施工、深桩基础、地基加固…
2.现浇混凝土结构→模板体系化、钢筋快速连接、混凝土泵送施工
大模、提模（爬模）、滑模 ；钢筋机械连接；高性能混凝土、大体积混凝土、预应力（无粘结、缓粘结）混凝土…
3.装配式混凝土结构→快速施工
装配整体式住宅、框架、升板，桥梁吊装…
4.钢结构→大跨度(332m)、超高层、快速安装
小单元拼装、高空滑移法、整体提升…

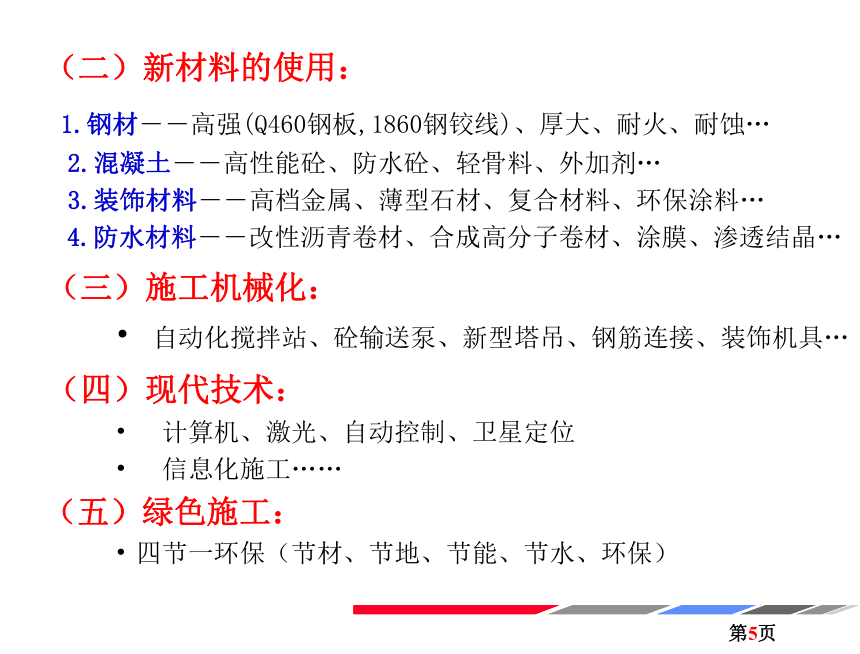

（二）新材料的使用：
1.钢材――高强(Q460钢板,1860钢铰线)、厚大、耐火、耐蚀…
2.混凝土――高性能砼、防水砼、轻骨料、外加剂…
3.装饰材料――高档金属、薄型石材、复合材料、环保涂料…
4.防水材料――改性沥青卷材、合成高分子卷材、涂膜、渗透结晶…
（三）施工机械化：
自动化搅拌站、砼输送泵、新型塔吊、钢筋连接、装饰机具…
（四）现代技术：
计算机、激光、自动控制、卫星定位
信息化施工……
（五）绿色施工：
四节一环保（节材、节地、节能、节水、环保）

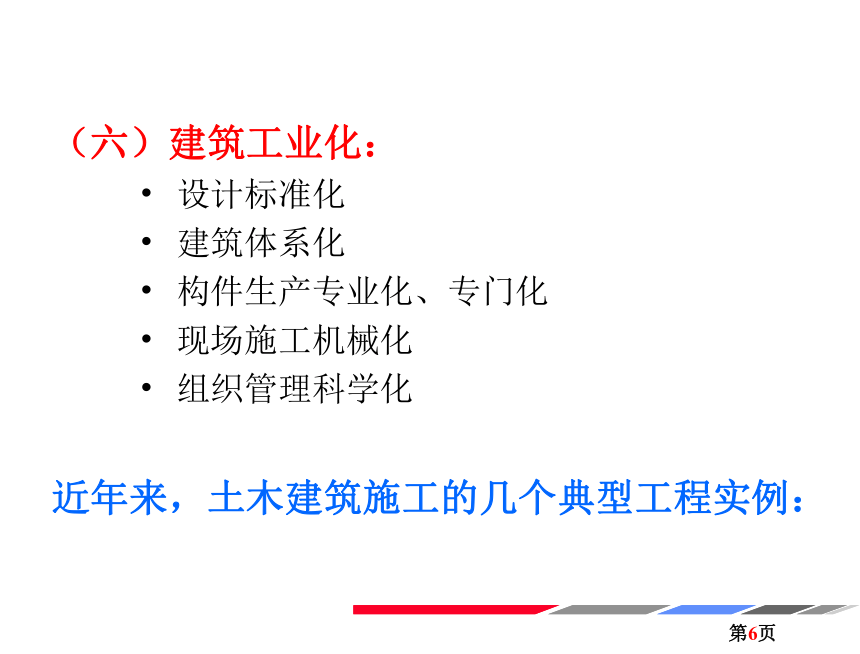

（六）建筑工业化：
设计标准化
建筑体系化
构件生产专业化、专门化
现场施工机械化
组织管理科学化
近年来，土木建筑施工的几个典型工程实例：

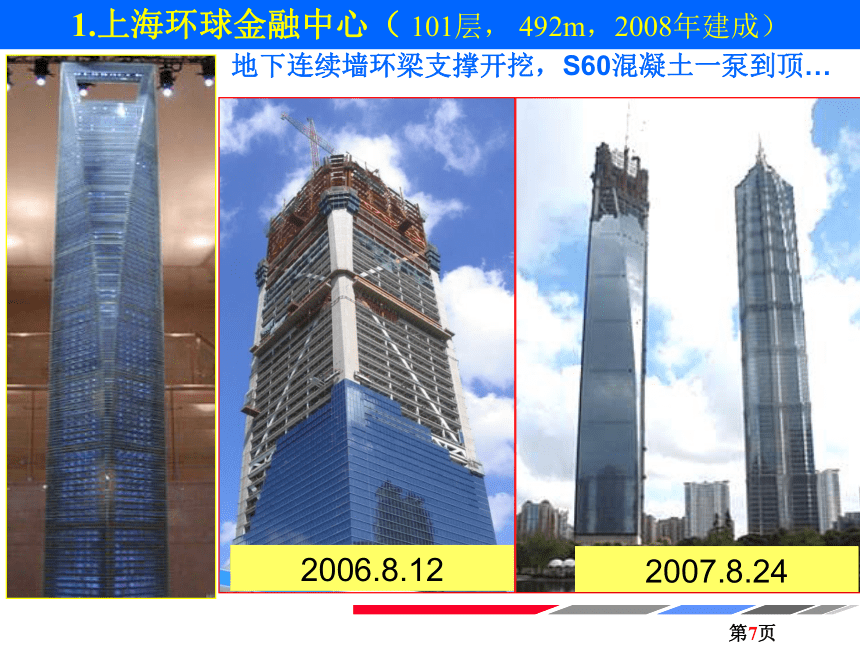

1.上海环球金融中心（ 101层， 492m，2008年建成）
2006.8.12
2007.8.24
地下连续墙环梁支撑开挖，S60混凝土一泵到顶…
外壳安装：搭设三圈临时支架,采用分条法安装

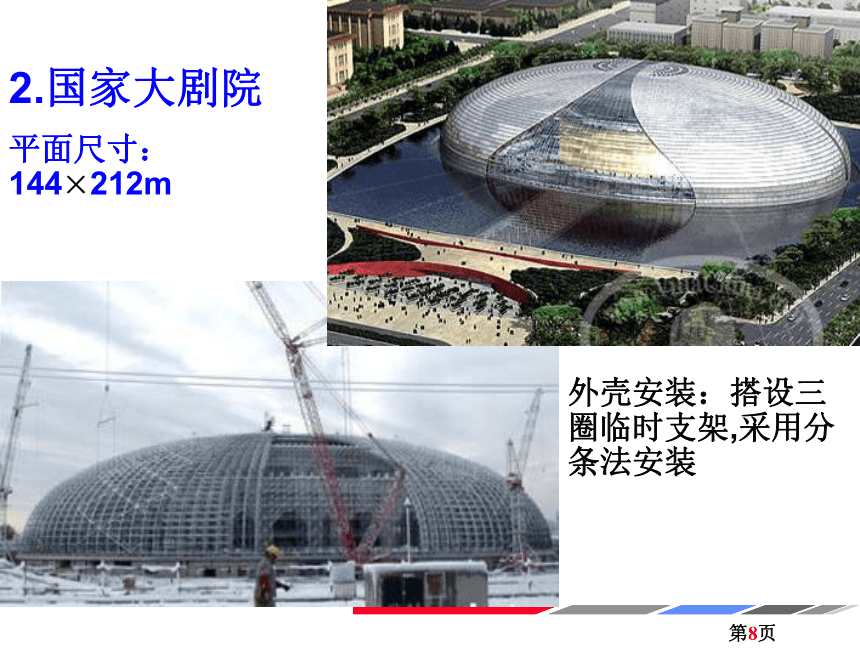

2.国家大剧院
平面尺寸： 144×212m

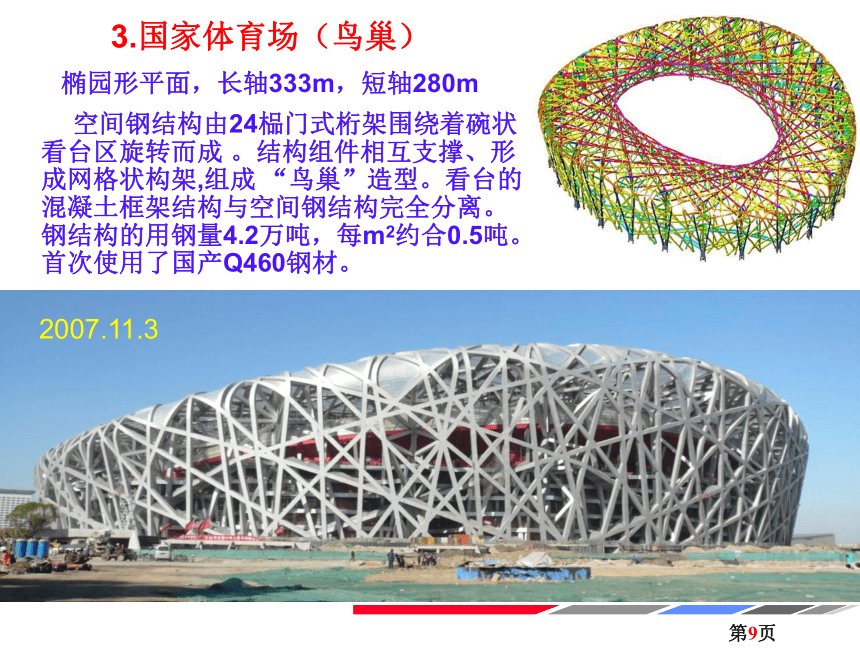

3.国家体育场（鸟巢）
椭园形平面，长轴333m，短轴280m
空间钢结构由24榀门式桁架围绕着碗状看台区旋转而成 。结构组件相互支撑、形成网格状构架,组成 “鸟巢”造型。看台的混凝土框架结构与空间钢结构完全分离。钢结构的用钢量4.2万吨，每m2约合0.5吨。首次使用了国产Q460钢材。
2007.11.3

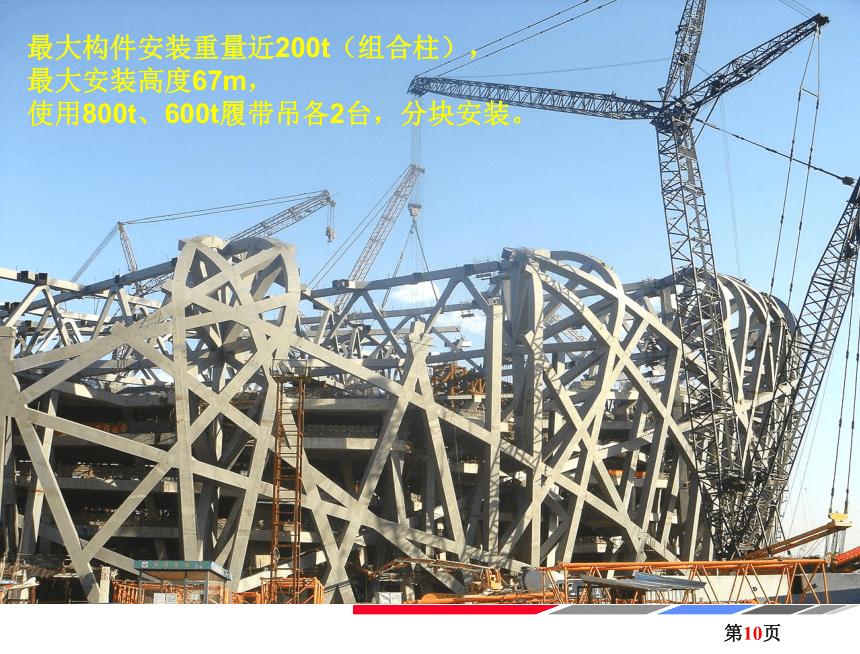

最大构件安装重量近200t（组合柱），
最大安装高度67m，
使用800t、600t履带吊各2台，分块安装。

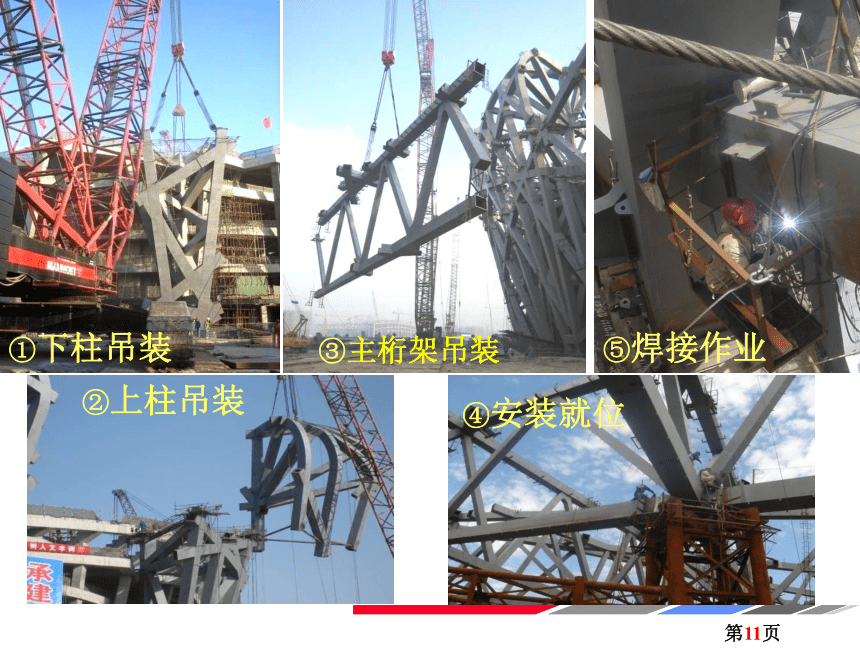

②上柱吊装
④安装就位
③主桁架吊装
①下柱吊装
⑤焊接作业

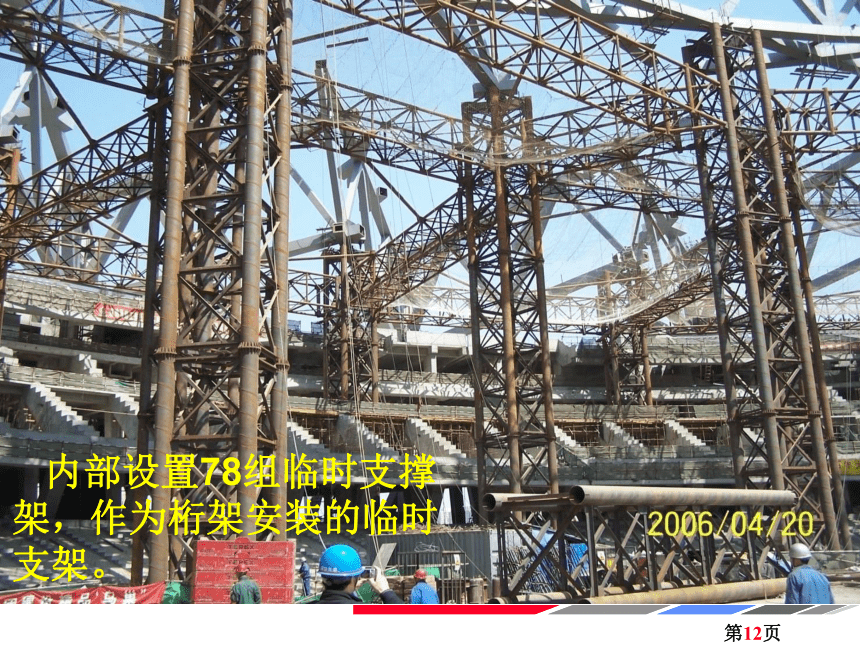

内部设置78组临时支撑架，作为桁架安装的临时支架。
4.国家体育馆
比赛区屋盖平面尺寸为144.5×114m 。纵向14榀屋架，横向18榀屋架。为双向张拉弦桁架空间网格钢结构。用钢量2625t。是世界上首个带索滑移的工程。
吊装到顶部胎架后，进行拼装
顶推滑移
5.国家图书馆数字馆工程
结构逆作法施工,上部钢结构整体提升
（一次提升重量10388t，提升高度26m）
（1）钢结构拼装
（2）基坑开挖
（3）地下结构施工
10388t钢结构整体提升，提升高度26m
（4）钢结构提升
6.中央电视台新址工程
总建筑面积59.95万m2，总投资78.9亿元。
52层，高234m;
建筑面积47万m2；
造价50亿.
承台基础筏板12万m3混凝土施工。厚度4～6m，最大厚度11m。
型钢＋混凝土（SRC）筒中筒结构;
用钢12万t；
混凝土30万m3；
每个塔楼向两个方向各倾斜6°，顶部悬挑75m和67m。
7.广州 珠江新城西塔（广州国际金融中心） ：45万m2，地下4层、地上103层，432m ，60亿。2005年底动工，2009年10月竣工 。巨型钢管混凝土斜交网格外筒、钢筋混凝土内筒筒体结构体系。
08.12.31封顶
创造了五个世界第一：
一、在超高层建筑中首次应用创新的钢管混凝土巨型斜交网格筒中筒结构体系，该结构具有足够的抗侧刚度和优异的抗震性能，能有效抵御强风、地震的侵袭。
　二、世界上最高的采用全隐框玻璃幕墙系统的建筑，主塔楼8.5万平方米的玻璃幕墙面积也是目前超高层单体建筑之最。
　三、施工单位自主研发运用了具有国际领先水平的整体提模系统(“低位三支点长行程顶升钢平台可变模架体系”)，创造了主体结构施工“两天一层”的世界新速度。
　四、施工单位自主研发了C100超高性能免振自密实混凝土，并将其一次成功泵送到411米的高度，创造了同类混凝土超高泵送的世界新高度。
　五、世界上第一座自施工阶段开始就进行系统性结构健康监测的超高层建筑。
广州珠江新城西塔提模平台
提模平台的爬升系统
提模平台的结构构造
（1）上海环球金融中心底板浇筑
2005.1.28日，40小时连续浇注混凝土2.8万m3。4台三一HBT80C-2118D泵，2台HBT60C-1816DⅢ泵。
8.大体积混凝土浇筑
（2）央视新楼底板混凝土浇筑
最厚10.9米、平均4.5米
2005年12月20日23点～ 22日晚10点，48小时共浇筑3.9万m3，浇筑速度达到了800 m3/h。国内房建新纪录。最低温度-12℃。
120余名管理人员参与组织协调，三家搅拌站的7套3m3搅拌机组、2套2m3机组和200余辆搅拌运输车供应混凝土，17台地泵和一台泵车施工。
混凝土C40P8，水泥用量≯200kg/m3，粉煤灰掺量达胶凝材料的50%，用超缓凝高效减水剂，初凝时间16~20h，终凝小于24h。
（3）上海中心底板（承台）混凝土浇筑
底板直径121m、厚6m，连续浇筑60 h多，完成6.1万m3。动用 6家混凝土搅拌站、450辆搅拌车运输、19台混凝土泵，现场500多名工人轮班不间断工作。用GPS监控搅拌站出车情况。最大浇量1100m3/h。
（1）杭州湾跨海大桥（全长36公里，2007.6.26全线贯通）
北航道桥最后一根钢箱梁吊装
杭州湾跨海大桥立体匝道
9.跨海大桥
（2）青岛胶州湾跨海大桥
投资100亿，历时4年，全长41.58km,是当今世界上最长的跨海大桥。由我国建设者自行设计和施工， 2011年6月30日全线通车。
技术特色：
1.水下无封底混凝土套箱技术是世界首创，解决了水下施工的世界极难题。
2.旋挖钻机施工钻孔灌注桩直径2.5米，最大孔深达80.7米。
3.泵送海工高性能混凝土的距离达到了900米，国内最远。
4.重达2050吨、跨度60米预制箱梁，安装高度58米，为国内最大安装高度。
桥墩施工
最后一片60米跨度箱梁安装
三.课程的特点、学习方法及要求
1.课程特点――应用科学
（1）综合性强：与许多专业课、专业基础课联系密切（工程测量、结构力学、建筑材料、房屋建筑学、土力学、地基基础、混凝土结构、砌体结构、钢结构、建筑机械、电工学……
应注意知识间的联系。
（2）实践性强：来自实践又应用于实践，应加强与实际工程的联系。
在实践中探索与创新。
（3）内容多、杂，系统性差：要以理解为主、重复巩固、提高应用能力。
2.学习方法
课堂教学、习题、课程设计等教学环节；
参观、录相、学习课外资料（如《施工技术》、《建筑技术》杂志，筑龙网……），跟踪在施工程。
3. 要求
1）了解各主要工种工程的施工工艺，具有分析处理施工技术问题的基本知识；
2）初步掌握拟定施工方案及组织施工的基本方法；
3）对施工学科的发展有一般了解，对现行施工、验收规范及质量标准有所了解。
4）因知识容量大、讲授密度高，上课切勿迟到、旷课、开小差；
5) 按时、认真、独立完成作业。作业要求…
四、教学环节、考核方法
课堂学习→课程设计→实习→毕业实践
必修考试课。（闭卷考试，考试时间 ）
成绩：
平时成绩占 ％（出勤和纪律 ，作业 ）；
考试成绩占 ％。
答疑：
时间 ；
地点： 。
