(共31张PPT)

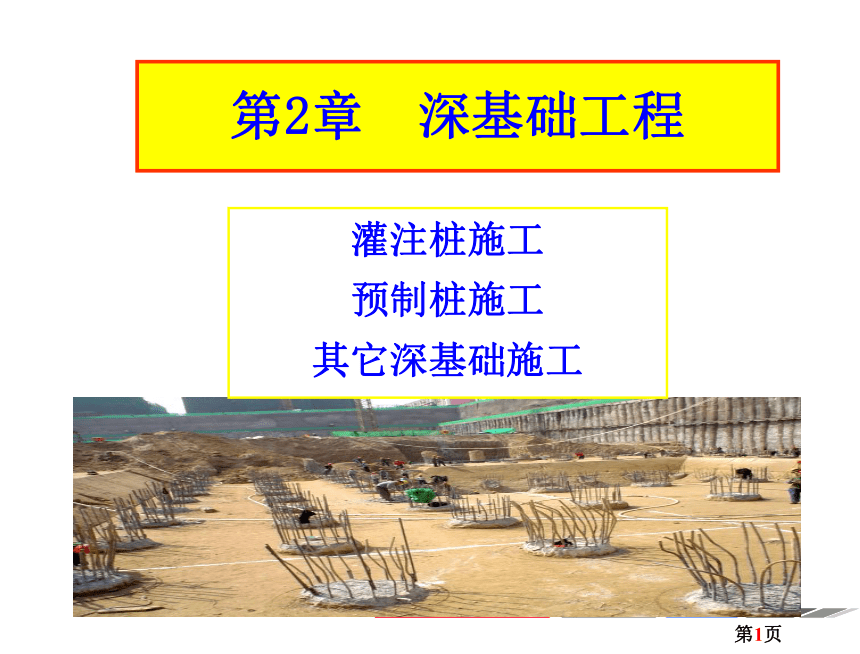

第2章 深基础工程
灌注桩施工
预制桩施工
其它深基础施工

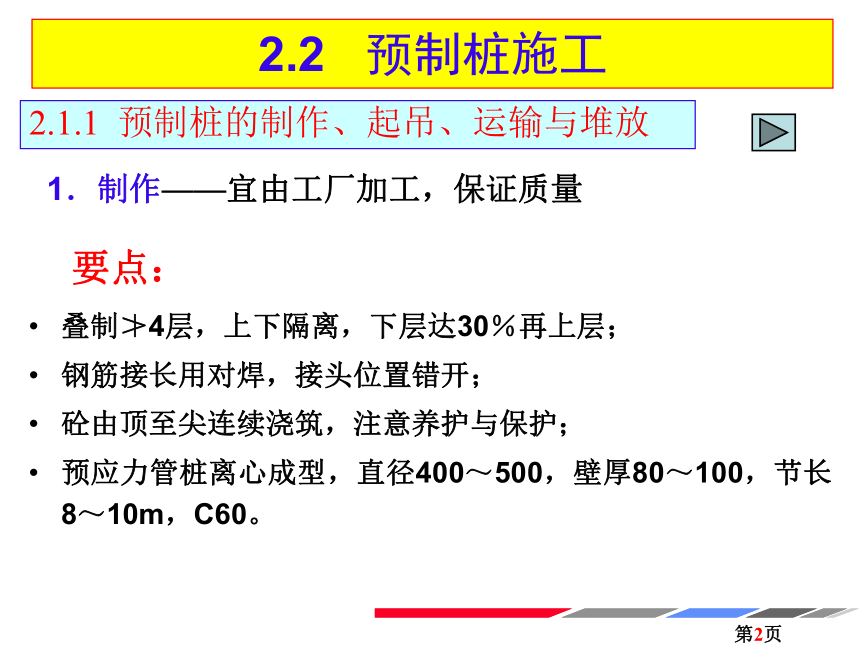

2.2 预制桩施工
1.制作——宜由工厂加工,保证质量
要点:
叠制≯4层,上下隔离,下层达30%再上层;
钢筋接长用对焊,接头位置错开;
砼由顶至尖连续浇筑,注意养护与保护;
预应力管桩离心成型,直径400~500,壁厚80~100,节长8~10m,C60。
2.1.1 预制桩的制作、起吊、运输与堆放

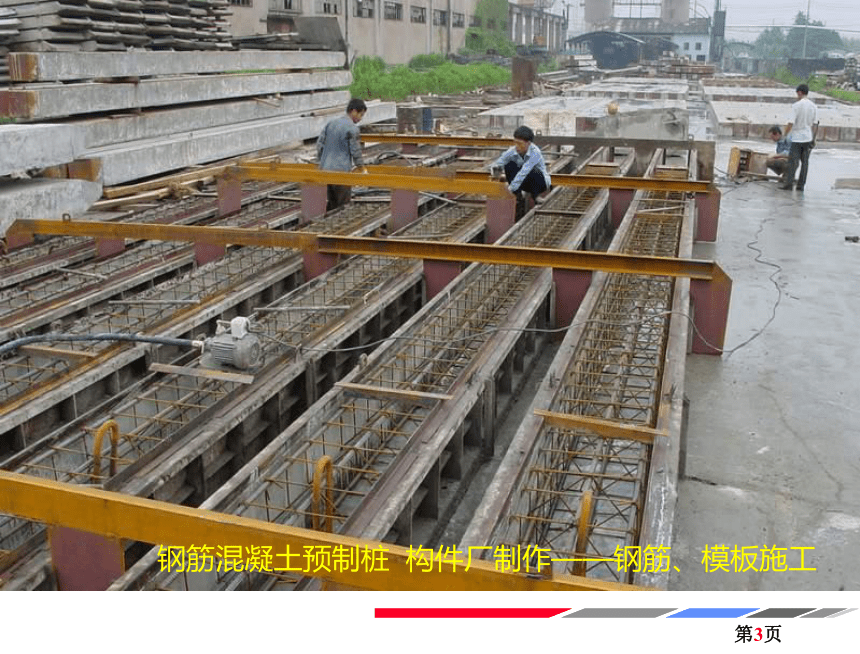

钢筋混凝土预制桩 构件厂制作——钢筋、模板施工

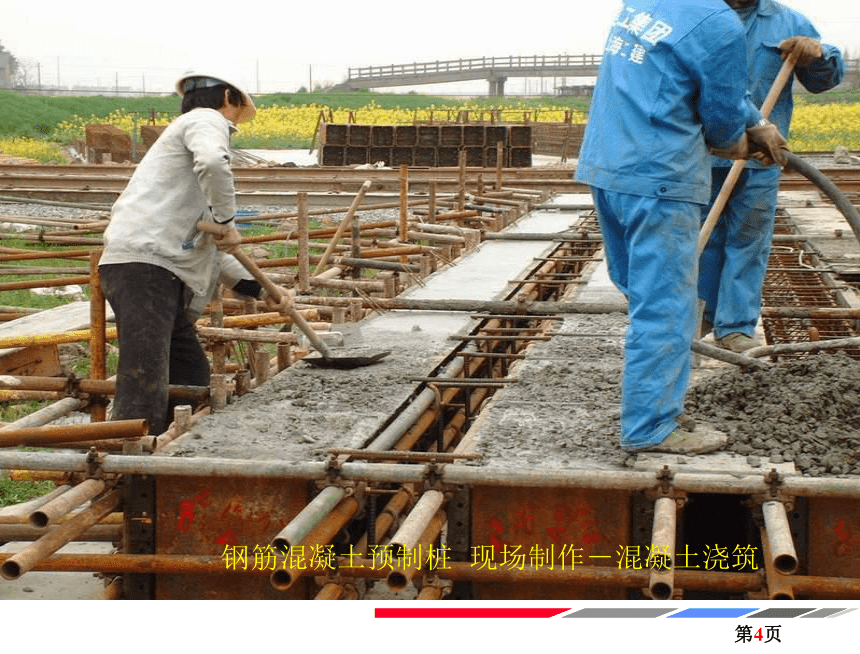

钢筋混凝土预制桩 现场制作-混凝土浇筑

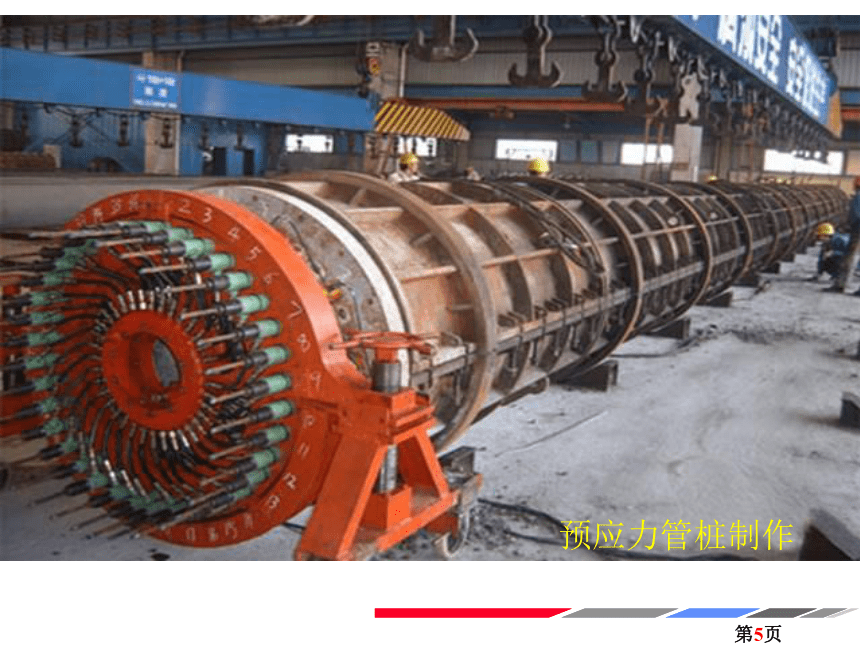

预应力管桩制作

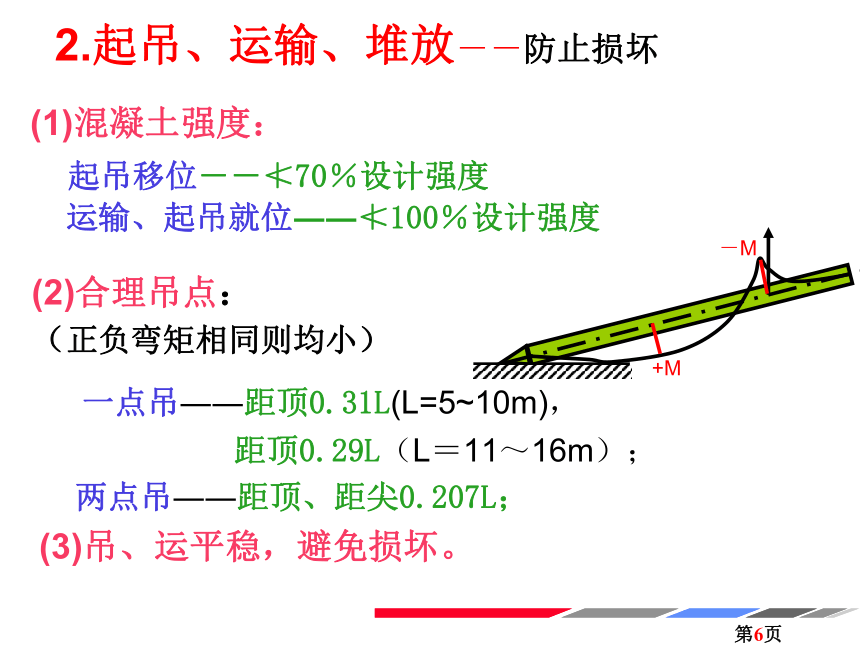

2.起吊、运输、堆放--防止损坏
(1)混凝土强度:
起吊移位――≮70%设计强度
运输、起吊就位――≮100%设计强度
一点吊――距顶0.31L(L=5~10m),
距顶0.29L(L=11~16m);
两点吊――距顶、距尖0.207L;
(3)吊、运平稳,避免损坏。
+M
-M
(2)合理吊点:
(正负弯矩相同则均小)

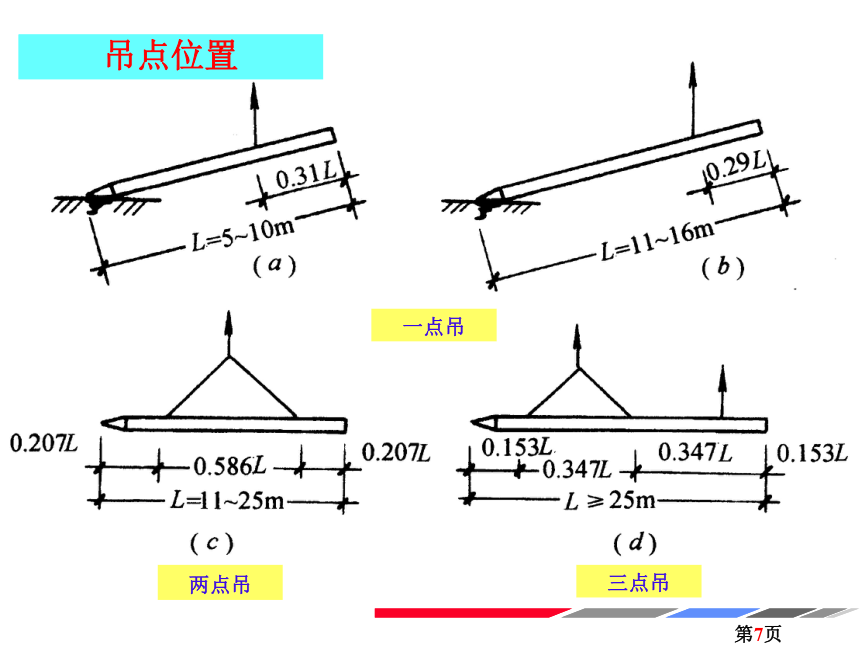

吊点位置
一点吊
三点吊
两点吊

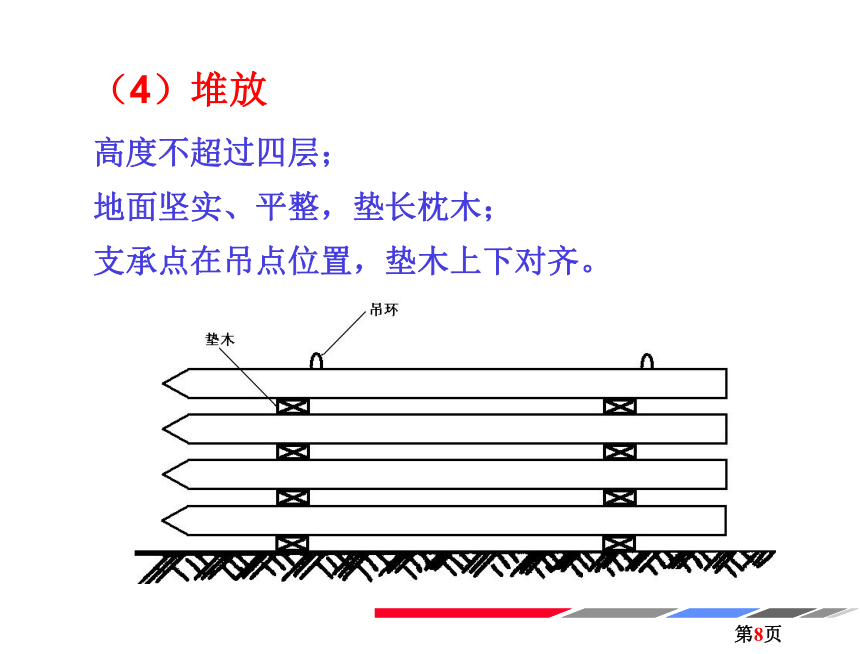

(4)堆放
高度不超过四层;
地面坚实、平整,垫长枕木;
支承点在吊点位置,垫木上下对齐。

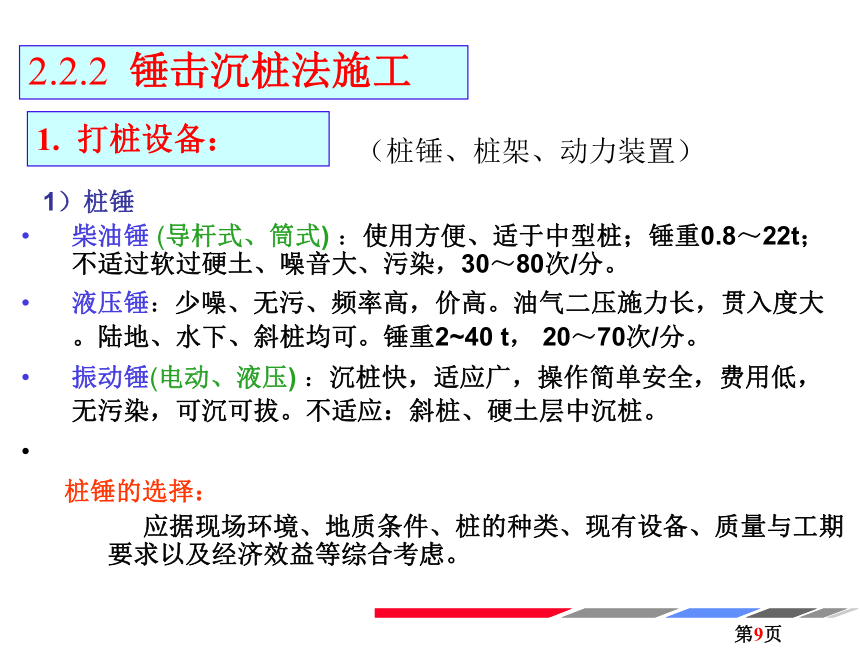

1. 打桩设备:
1)桩锤
柴油锤 (导杆式、筒式) :使用方便、适于中型桩;锤重0.8~22t;不适过软过硬土、噪音大、污染,30~80次/分。
液压锤:少噪、无污、频率高,价高。油气二压施力长,贯入度大。陆地、水下、斜桩均可。锤重2~40 t, 20~70次/分。
振动锤(电动、液压) :沉桩快,适应广,操作简单安全,费用低,无污染,可沉可拔。不适应:斜桩、硬土层中沉桩。
桩锤的选择:
应据现场环境、地质条件、桩的种类、现有设备、质量与工期要求以及经济效益等综合考虑。
(桩锤、桩架、动力装置)
2.2.2 锤击沉桩法施工
工作原理图

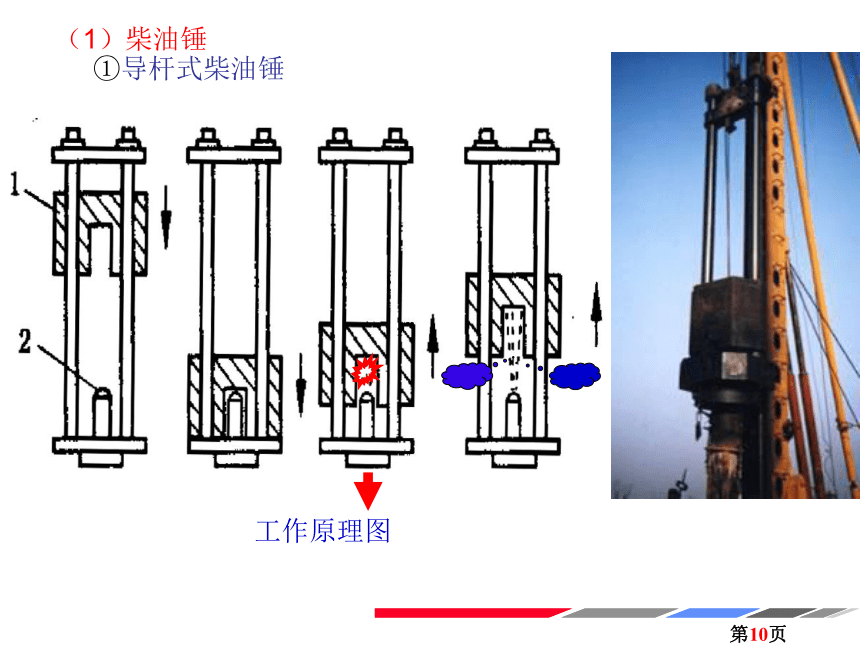

(1)柴油锤
①导杆式柴油锤
油缸
杠杆
储油器
油室
汽缸
活塞
接管
球形头
锤脚
顶尖

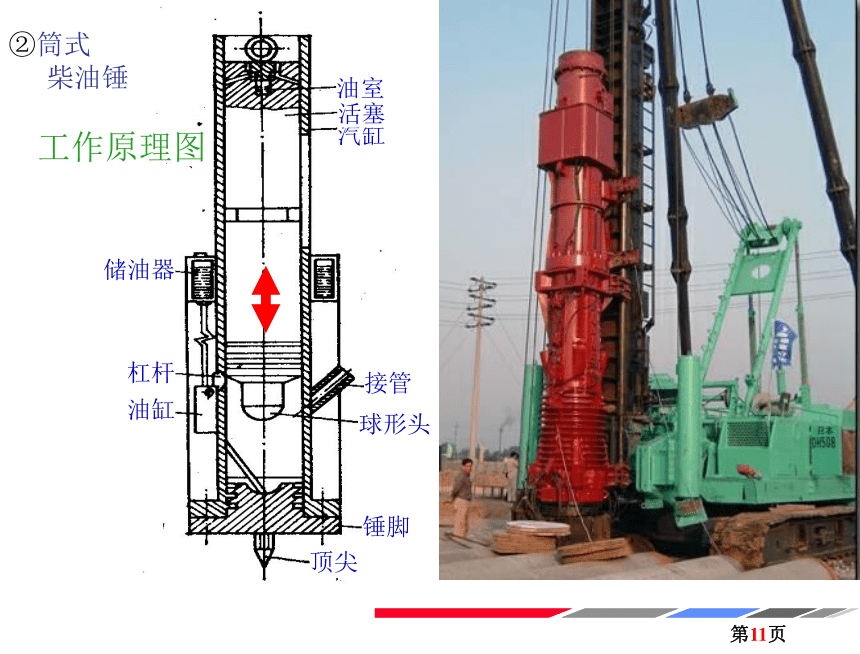

②筒式
柴油锤
工作原理图

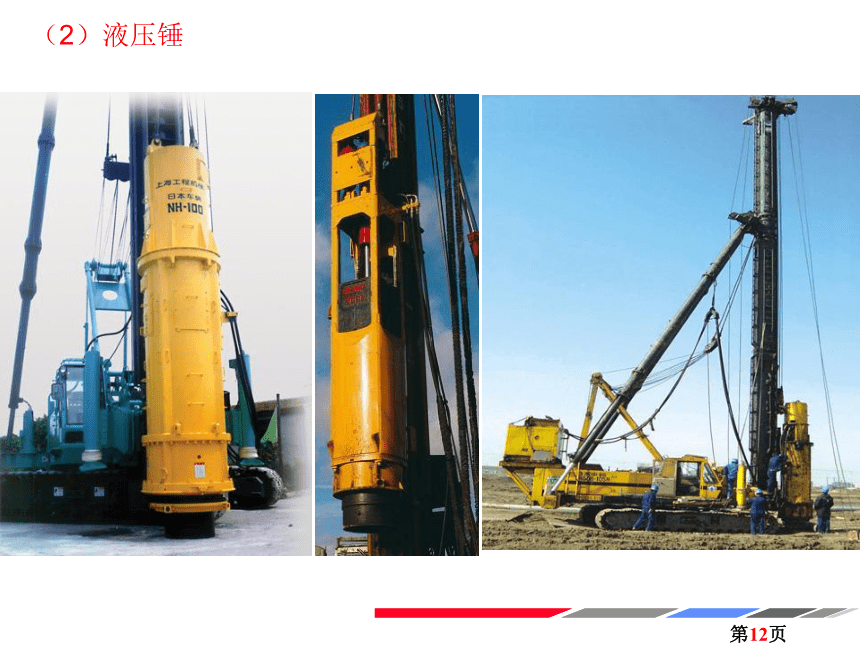

(2)液压锤
(3)振动桩锤
---能打桩、拔桩
①电动式
DZJ-600振动桩锤(600KW)
(3)振动桩锤
②液压式
BSP-朗信打拔桩锤
激振力:31~67t;
振动频率:2500 r/min
液压振动桩锤
2)桩架
作用: 悬吊锤桩
吊桩就位
打桩导向
类型 (常用):
多功能桩架:机动适应性好;大而装拆运麻烦.
履带式桩架:移动方便,适用范围广。
步履式桩架:移动方便,稳定性好,适应性强.
3)其它设施或装置
动力、操控、监测…
履带式桩架
多功能桩架
2. 沉桩准备工作
1. 场地准备:清除地上、地下障碍物,平整、压实场地,设置排水沟;
2. 放轴线、定桩位、设置水准点(≮2个);
3. 确定打桩顺序:
4. 进行打桩试验:≮2根,检验工艺、设备是否符合要求。
打桩顺序:
1) 当桩中心距<4倍桩径(或断面边长)时,
可:①自中间向四周环绕或放射打;
②由中心向两侧对称打;
③分段对称打;
2) 当桩中心距≥4倍桩径时,可按施工方便顺序打;
3) 当桩的规格不同时,先大后小,先长后短;
4) 当桩尖设计标高不同时,先深后浅。
避免 入土深度不一,导致不均匀沉降;
难打易碎;
邻桩移位、倾斜。
3. 打桩工艺:
1)工艺顺序:
设置标尺→桩机就位→吊桩就位→扣桩帽、落锤、脱吊钩→低锤轻打→正式打(接桩,截桩,静、动载试验,承台施工)。
2)施工要点:
(1)采用重锤低击,开始要轻打;
(2)注意贯入度变化,做好打桩记录(编号、每米锤击数、桩顶标高、最后贯入度…);
(3)如遇异常情况(贯入度剧变;桩身突然倾斜、位移、回弹;桩身严重裂缝或桩顶破碎),暂停施打,与有关单位研究处理。
1.吊桩就位
(1)导杆式柴油锤打桩
2.提起锤头
3.爆燃冲击
(2)筒式柴油锤打桩
3)接桩方法:
管桩的焊接接长
管桩的机械接长
方桩的浆锚接长
方桩的焊接接长
4)质量要求:
1)桩的最后贯入度和沉入标高满足设计要求:
端承桩-控制最后贯入度为主,标高为辅
摩擦桩-控制沉桩标高为主,最后贯入度为辅
2)偏差在允许范围内:
桩位偏差:排桩―偏轴≯100,顺轴≯150mm;
群桩- ≯ 1/3桩径或边长;
垂直偏差 ≯ 0.5 % 。
3)桩不受损:桩顶、桩身不坏,桩顶下1/3桩长内无水平裂缝。
1.用途:深基坑的支护结构+建筑物的深基础
2.特点:刚度大,挡土又挡水,可用于任何土质,施工无振动、噪音低;
成本高,施工技术复杂,需专用设备。
3.施工工艺顺序:总体:导墙施工→划分单元槽段→跳施单元槽段→连接槽段施工。
每一单元槽段工艺顺序:槽段开挖→清孔→插入接头管和钢筋笼→水下浇筑混凝土→(初凝后)拔出接头管。
2.3 地下连续墙施工
上海静安地下变电站的地下连续墙 深约50m
1)导墙施工





液压抓斗
2)开挖槽段
3)钢筋笼的吊装
4)插入导管
5)浇筑混凝土
6)拔出接头管
7)挖开后的墙体与对撑
