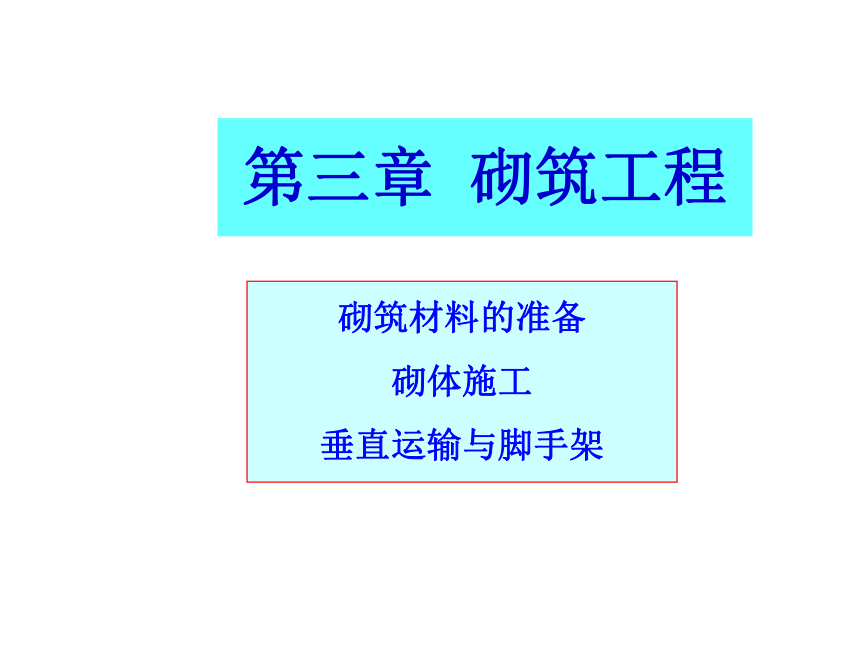

第三章 砌筑工程
砌筑材料的准备
砌体施工
垂直运输与脚手架

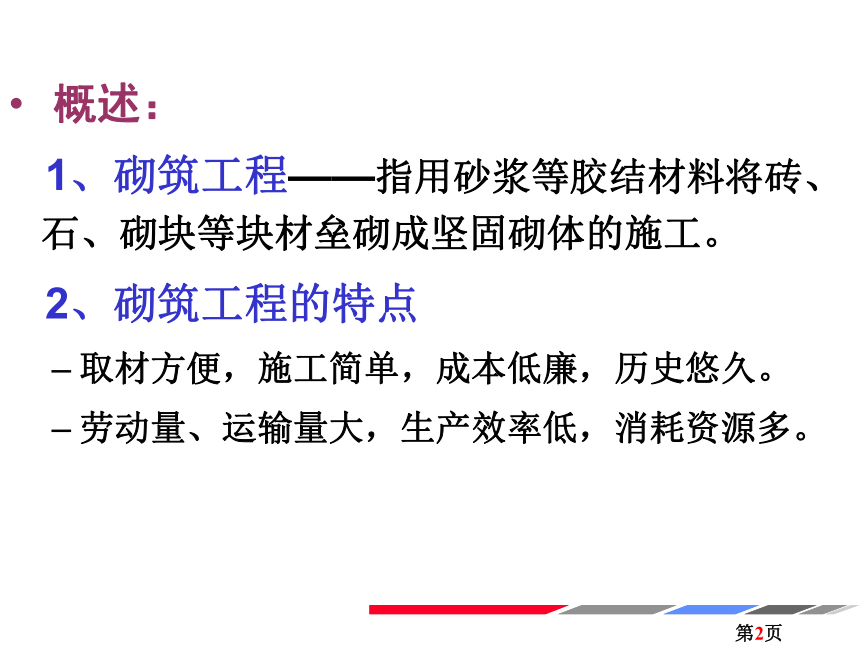

概述:
1、砌筑工程——指用砂浆等胶结材料将砖、石、砌块等块材垒砌成坚固砌体的施工。
2、砌筑工程的特点
取材方便,施工简单,成本低廉,历史悠久。
劳动量、运输量大,生产效率低,消耗资源多。

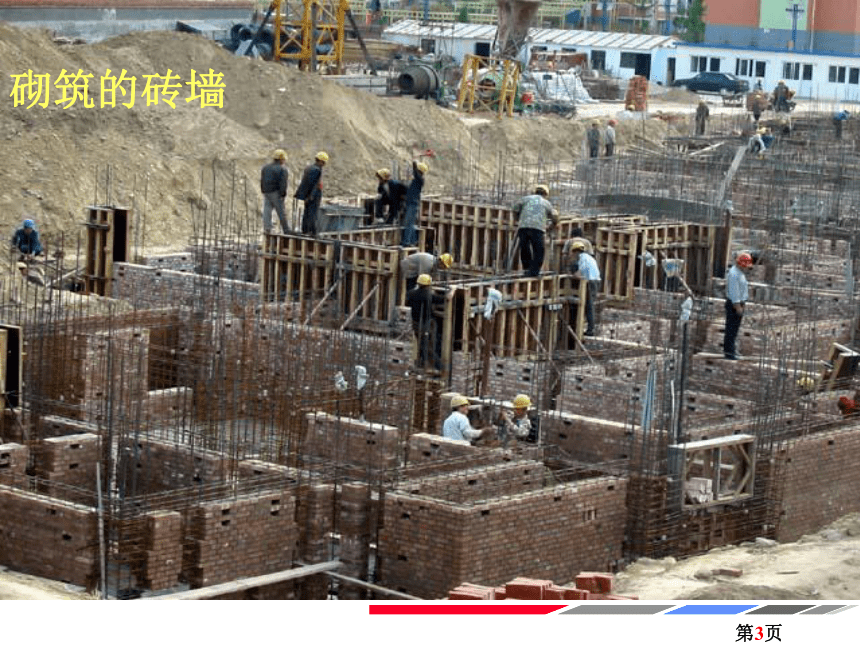

砌筑的砖墙
砌筑的砖墙

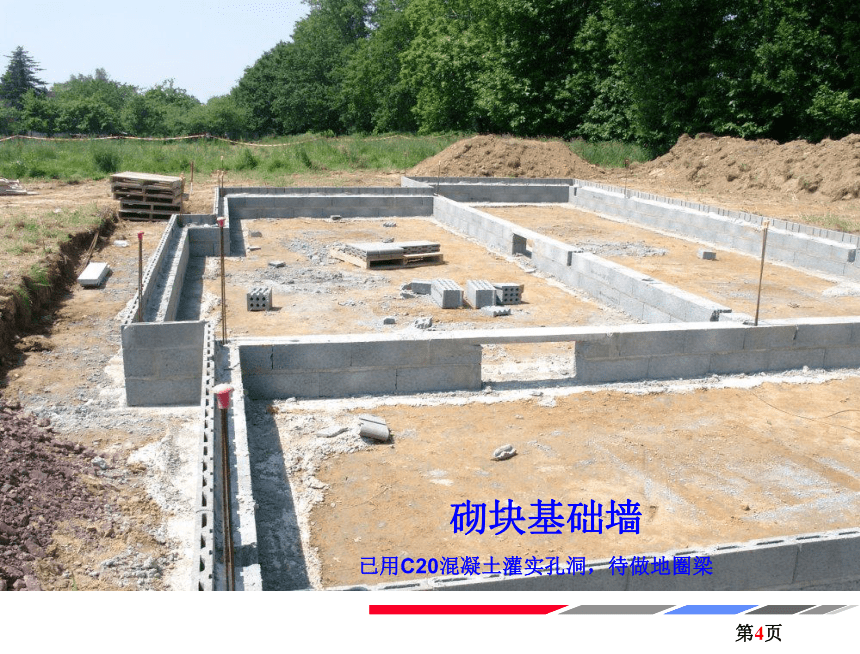

砌块基础墙
已用C20混凝土灌实孔洞,待做地圈梁
砌筑的砖墙

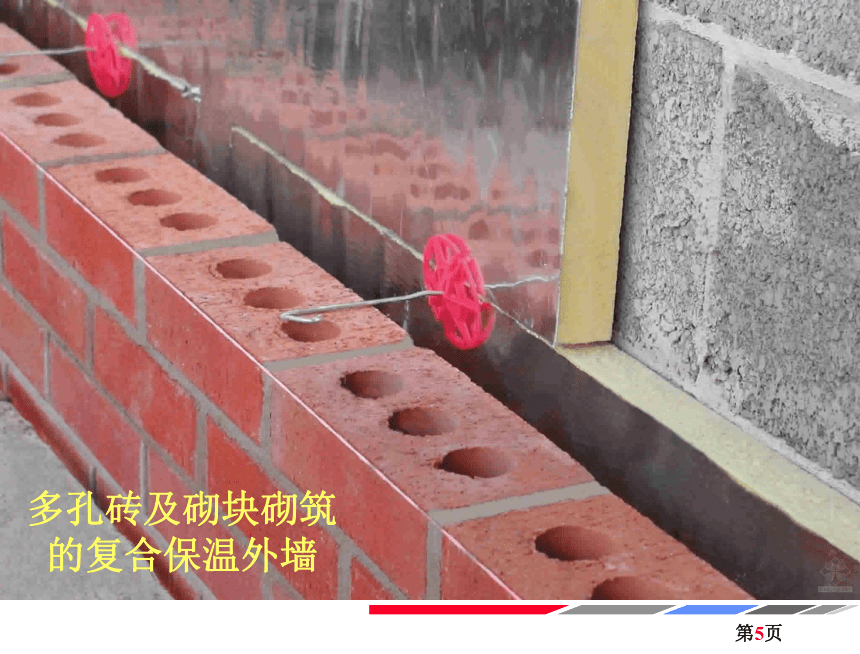

多孔砖及砌块砌筑的复合保温外墙
砌筑的砖墙

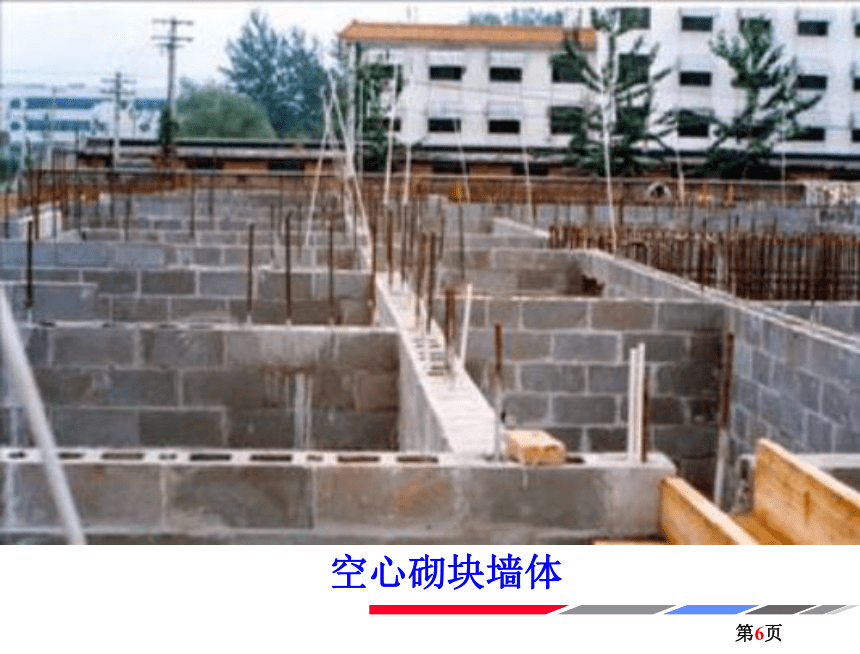

空心砌块墙体

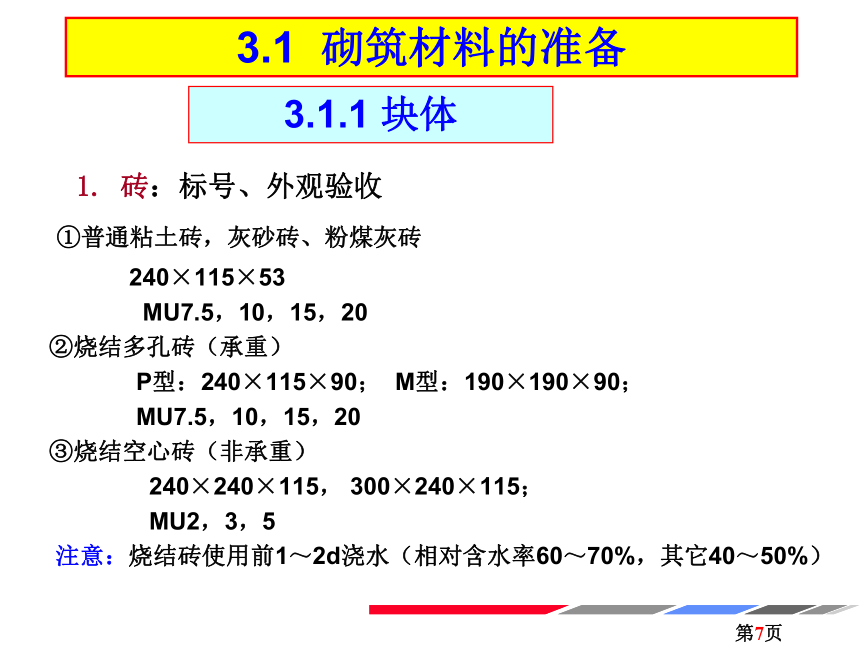

1. 砖:标号、外观验收
①普通粘土砖,灰砂砖、粉煤灰砖
240×115×53
MU7.5,10,15,20
②烧结多孔砖(承重)
P型:240×115×90; M型:190×190×90;
MU7.5,10,15,20
③烧结空心砖(非承重)
240×240×115, 300×240×115;
MU2,3,5
注意:烧结砖使用前1~2d浇水(相对含水率60~70%,其它40~50%)
3.1 砌筑材料的准备
3.1.1 块体

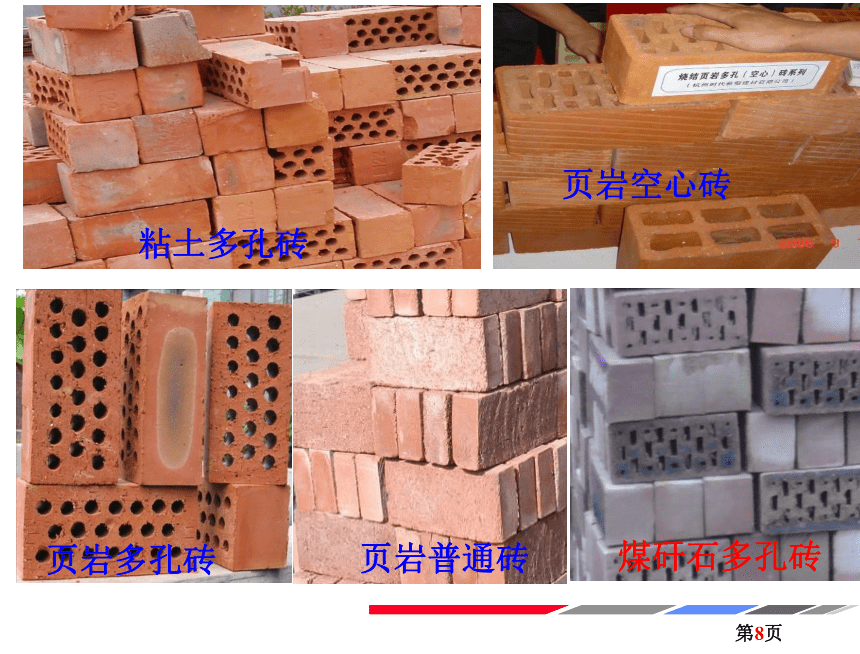

煤矸石多孔砖
页岩多孔砖
页岩普通砖
页岩空心砖
粘土多孔砖

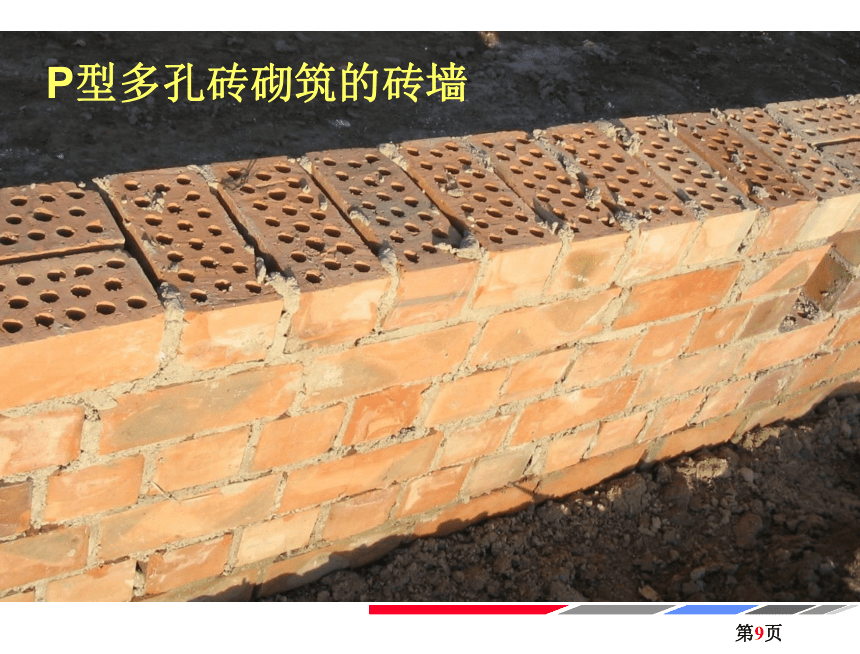

P型多孔砖砌筑的砖墙

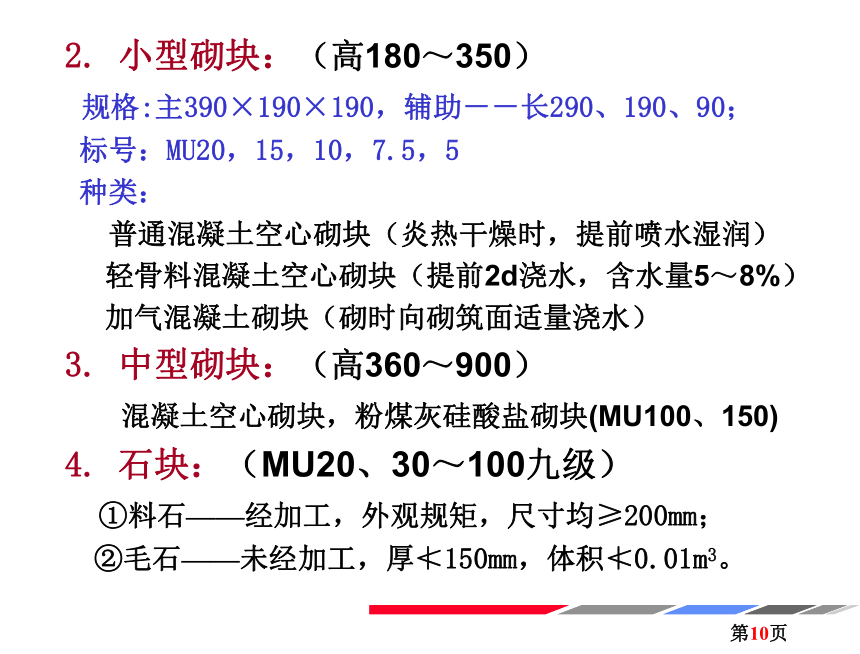

2. 小型砌块:(高180~350)
规格:主390×190×190,辅助--长290、190、90;
标号:MU20,15,10,7.5,5
种类:
普通混凝土空心砌块(炎热干燥时,提前喷水湿润)
轻骨料混凝土空心砌块(提前2d浇水,含水量5~8%)
加气混凝土砌块(砌时向砌筑面适量浇水)
3. 中型砌块:(高360~900)
混凝土空心砌块,粉煤灰硅酸盐砌块(MU100、150)
4. 石块:(MU20、30~100九级)
①料石——经加工,外观规矩,尺寸均≥200mm;
②毛石——未经加工,厚≮150mm,体积≮0.01m3。

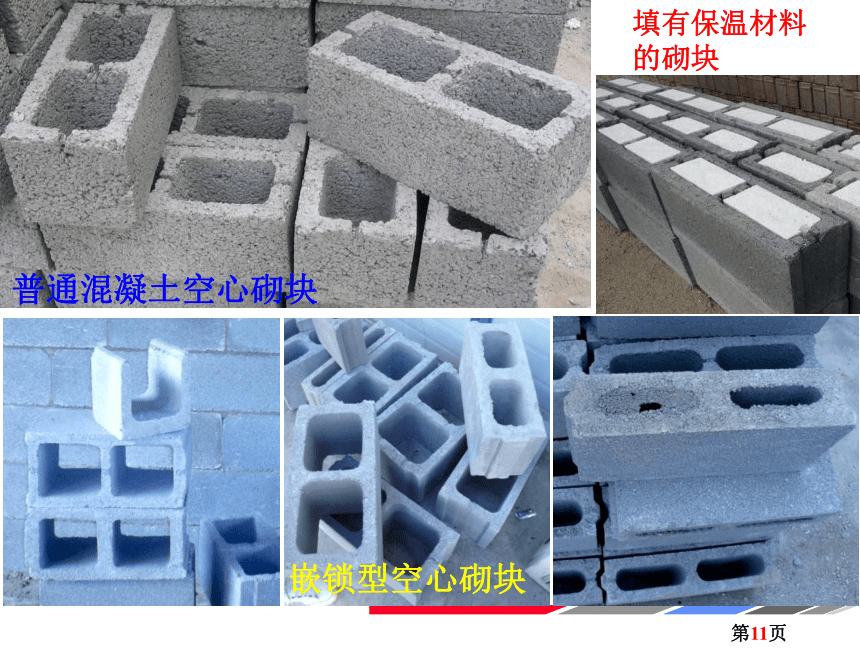

普通混凝土空心砌块
嵌锁型空心砌块
填有保温材料的砌块

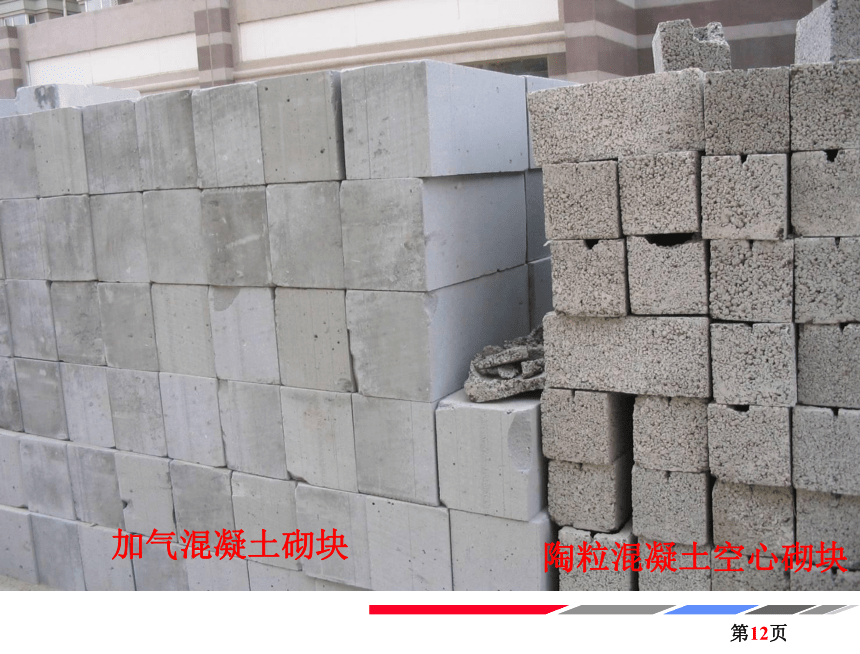

加气混凝土砌块
陶粒混凝土空心砌块
毛石
细料石
毛料石
粗料石
常用石材种类
种类:石灰砂浆、水泥砂浆、混合砂浆
1、原材料要求:
水泥:不宜大于32.5级,不过期,不混用;
石灰:生石灰块熟化≮7天,磨细生石灰粉熟化≮2天,
严禁用脱水硬化的灰膏,不得干燥、冻结和污染.
砂:中砂、洁净、过筛,
≥M5砂浆时——含泥量≯ 5%,
<M5砂浆时——含泥量≯10%;
水:洁净,不含有害物;
外加剂:检验、试配
3.1.2 砂浆
2.对砂浆的要求
(1)种类及强度等级符合设计要求。
配比严格(申请、试配、公布配比、调整、称量),
按规定做试块(每层、每250m3、每机、每班、每种≮1组)
(2)稠度适当(烧结普通砖:7~9cm,空心砖、多孔砖6~8;普通混凝土、加气混凝土砌体:5~7cm;石砌体:3~5);
(3)保水性好(可适当掺入有机、无机塑化剂
(4)配比准确,搅拌均匀(水泥、有机塑化剂±2%,其它5%;2~3分钟、3~5分钟)
(5)使用时间限制:拌后3小时内、气温高于30℃时2小时内用完。
砂浆搅拌机
3.2 砖砌体施工
3.2.1 施工准备
1. 砖和砂浆的强度等级必须符合设计要求。
2.清水墙的面砖:边角整齐、色泽均匀。
3.冻胀环境:防潮层以下的砌体,不应采用多孔砖。
4.蒸压灰砂砖、蒸压粉煤灰砖的产品龄期不小于28d。
5.运输装卸严禁倾倒和抛掷;现场分类堆放整齐,堆高≯2m。
6.砖应提前1~2d适度湿润(截面四周融水深度为15~20mm)
烧结普通砖、烧结多孔砖的相对含水率60%~70%;
蒸压灰砂砖、蒸压粉煤灰砖40%~50%。
7.组织垂直运输机械、水平运输机械、砂浆搅拌机械进场、安装与调试等工作;
8.准备好脚手架、砌筑工具(如瓦刀、托线板等)。
3.2.2 砖砌体施工工艺
1. 砖基础
包括:大放脚和基础墙。
大放脚形式:等高式与间隔式。
每次收进1/4砖长(60mm)
(1)大放脚:用一顺一丁形式。大放脚最下一皮及防潮层下面一皮砖应为丁砖。
(2)基础的防潮层:宜用掺防水剂的1:2水泥砂浆,厚20mm;位置在室内地面标高以下一皮砖处。
(3)基础砌完且有一定强度后,两侧同时回填,以防止基础侧移。
3-2 砖基础大放脚
2.砖墙
1)组砌方式:
(1)对于普通砖砖墙
多孔砖的组砌形式
常用一顺一丁
一顺一丁
梅花丁
空心砖墙与普通砖墙交接
(1)抄平:在防潮层或楼面上用水泥砂浆或C10细石混凝土按标高垫平。
(2)放线:按龙门板、外引桩或墙上标志,在基础或砌体表面弹墙轴线、边线、门窗洞口线。
(3)摆砖样(排砖撂底 ):
①目的:搭接错缝合理;灰缝均匀;减少打砖。
②要求:清水墙面不许有 <丁头的砖块;
门窗口两侧排砖一致;
不随意变活--窗口上下、各楼层排法不变
不游丁走缝——上下灰缝一致对准。
③原则:口角处顺砖顶七分头,丁砖排到头
2)砌筑施工工艺
(4) 立皮数杆:
皮数杆——画有洞口标高、砖行、灰缝厚、插铁埋件、过梁、楼板位置的木杆。
绘制要求:
灰缝厚8~12mm;
每层楼为整数行,各道墙一致;
楼板下、梁垫下用丁砖。
竖立:
先抄平再竖立;立于外墙转角处及内外墙交界处;间隔10~12m;牢固。
(5)盘角、挂线:
(先砌墙角,以便挂线、砌墙身)
①盘角:
高度≯300,留踏步槎,依据皮数杆,勤吊勤靠。
②挂线:(控制墙面平整垂直)
12、24墙单面挂线,厚墙双面挂线;
墙体较长,中间设支线点。
≯300
(6) 砌筑
砖墙砌筑 要点:
①清水墙面要选砖(边角整齐、颜色均匀、规格一致);
②采用“ 三一”砌法;
③构造柱旁留马牙口,牙距≯300mm ;
④控制每日砌筑高度:
常温≯1.5m或一步架高,冬季≯1.2m;
⑤及时安放钢筋、埋件、木砖
⑥各种孔洞要预留(施工洞、水暖电、支模、脚手用)
脚手眼不得留在:
120墙、清水墙、砖柱;过梁上60°三角形及0.5净跨的高度内;梁或梁垫下及左右500内;宽度<1m的窗间墙;门窗洞口两侧200和转角处450范围内。
施工洞:净宽≯1m,位置距墙面≮0.5m,加拉结筋。
施工洞留设
≯1m
≮0.5m
(7)安过梁及梁垫:按标高座浆安装;型号及放置方向正确,位置正确。
(8)清理及勾缝:
随砌随划缝(清水墙)或清扫墙面(混水墙)
用1:1.5水泥砂浆勾缝,凹缝 4~5mm。
⑦墙体的自由高度在允许范围内
如距地面10m高内的24墙:7级风—≯2.8m;
8级风—≯2.1m。
否则遇大风需加设临时支撑。
3.2.3 砖砌体质量要求
1、横平竖直、砂浆饱满;
平缝厚度及立缝宽度:10 ± 2mm
饱满度要求:水平缝≮80%,竖缝无瞎、透、假
检查:百网格,三块砖平均值;
影响饱满度因素:砖含水率(浇水否)
砂浆和易性
操作方法
2、墙体垂直、墙面平整;
要求——垂直度≯5,平整度≯5~8mm;
检查—— 2m靠尺、楔形塞尺。
3、上下错缝、内外拉结;
不得出现通缝
4、留槎合理、接槎可靠;
(1)转角处及交接处应同时砌筑;
(2)留斜槎:长度≮2/3高度(多孔砖1/2),抗震者加拉结筋;
(3)留直槎:(非抗震,或6、7度设防地区)
——留凸直槎且加拉结筋(每500高一道,每道至少2根、每120墙厚一根,ф6,端部90°弯钩,每端压入≮500、抗震设防≮1000)。
砖砌体留斜槎
砖砌体留直槎
多孔砖砌体留斜槎
≥( )h
≥( )h
该工程中存在哪些质量问题?
