第三章 砌筑工程
砌筑材料的准备
砌体施工
垂直运输与脚手架

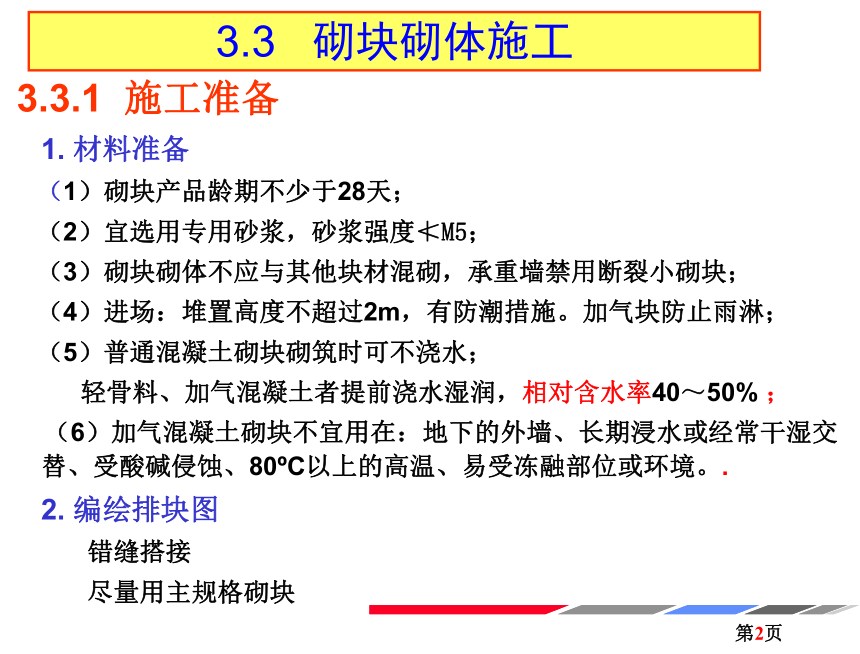

3.3 砌块砌体施工
3.3.1 施工准备
1. 材料准备
（1）砌块产品龄期不少于28天；
（2）宜选用专用砂浆，砂浆强度≮M5；
（3）砌块砌体不应与其他块材混砌，承重墙禁用断裂小砌块；
（4）进场：堆置高度不超过2m，有防潮措施。加气块防止雨淋；
（5）普通混凝土砌块砌筑时可不浇水；
轻骨料、加气混凝土者提前浇水湿润，相对含水率40～50% ；
（6）加气混凝土砌块不宜用在：地下的外墙、长期浸水或经常干湿交替、受酸碱侵蚀、80 C以上的高温、易受冻融部位或环境。.
2. 编绘排块图
错缝搭接
尽量用主规格砌块

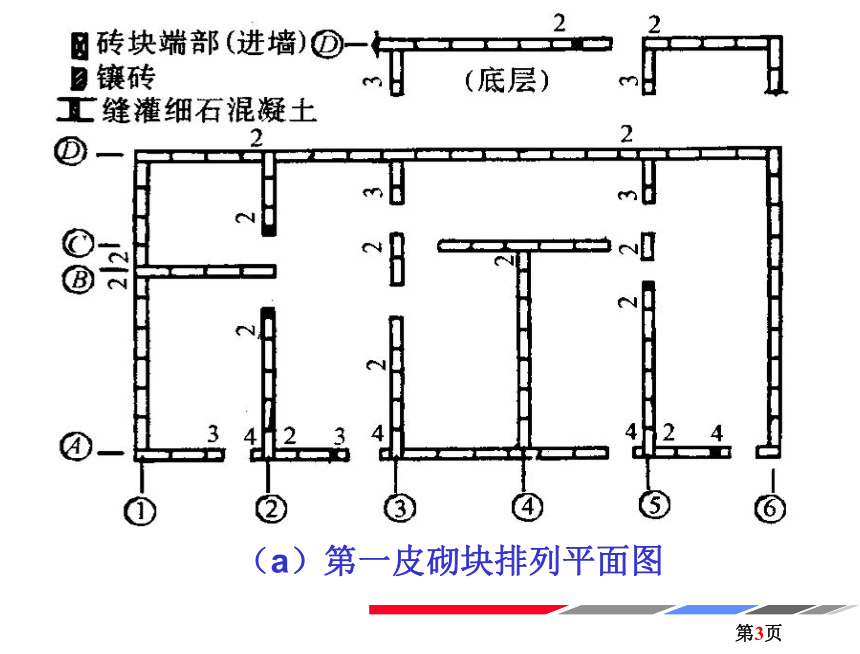

（a）第一皮砌块排列平面图

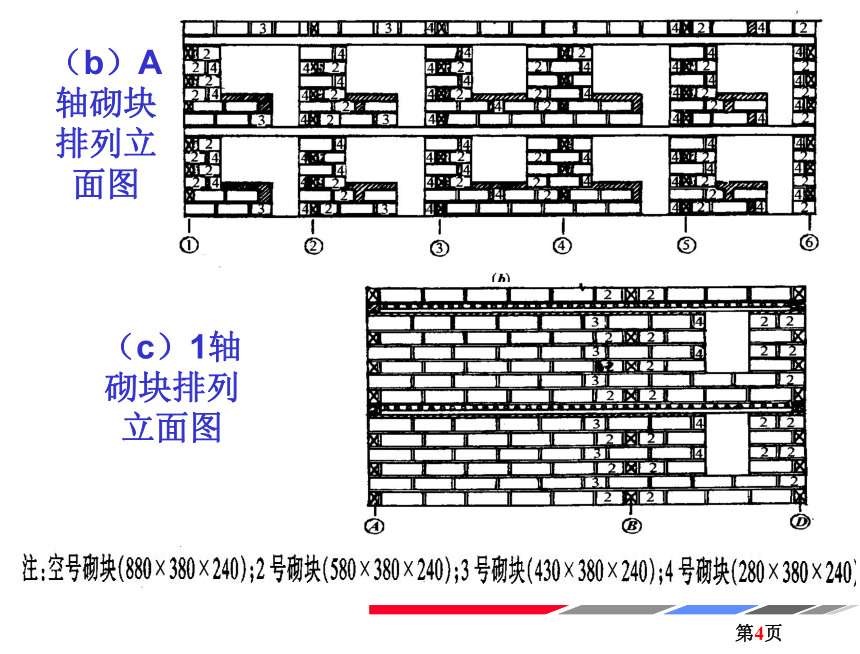

（b）A轴砌块排列立面图
（c）1轴砌块排列立面图

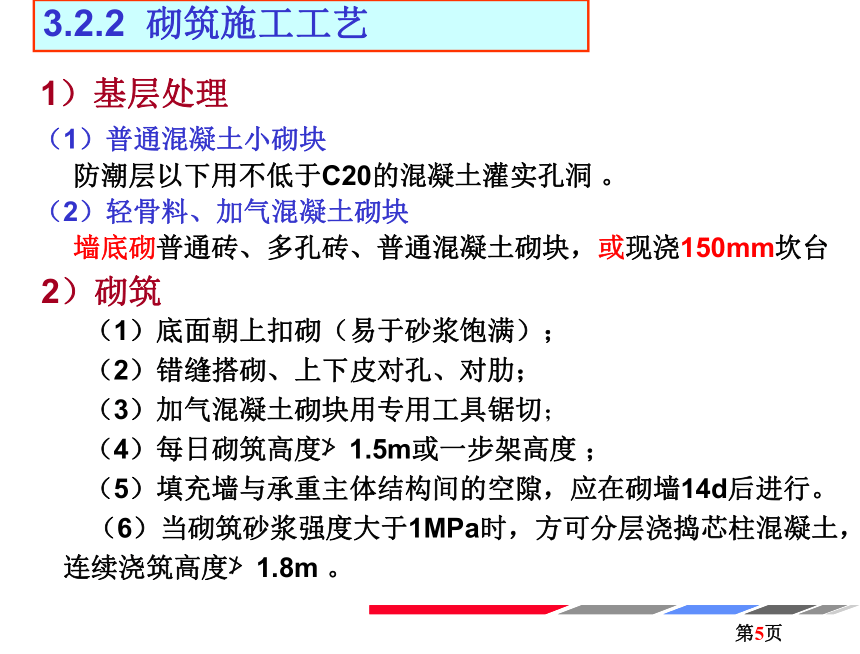

1）基层处理
（1）普通混凝土小砌块
防潮层以下用不低于C20的混凝土灌实孔洞 。
（2）轻骨料、加气混凝土砌块
墙底砌普通砖、多孔砖、普通混凝土砌块，或现浇150mm坎台
2）砌筑
（1）底面朝上扣砌（易于砂浆饱满）；
（2）错缝搭砌、上下皮对孔、对肋；
（3）加气混凝土砌块用专用工具锯切；
（4）每日砌筑高度≯1.5m或一步架高度 ；
（5）填充墙与承重主体结构间的空隙，应在砌墙14d后进行。
（6）当砌筑砂浆强度大于1MPa时，方可分层浇捣芯柱混凝土，连续浇筑高度≯1.8m 。
3.2.2 砌筑施工工艺

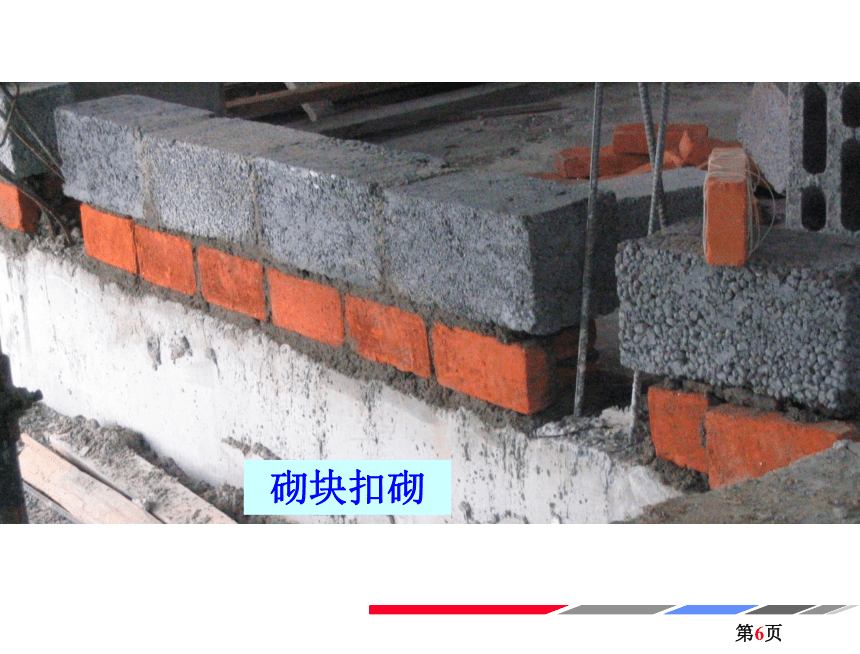

砌块扣砌
空心砌块墙转角砌法
拉结钢筋或网片设置

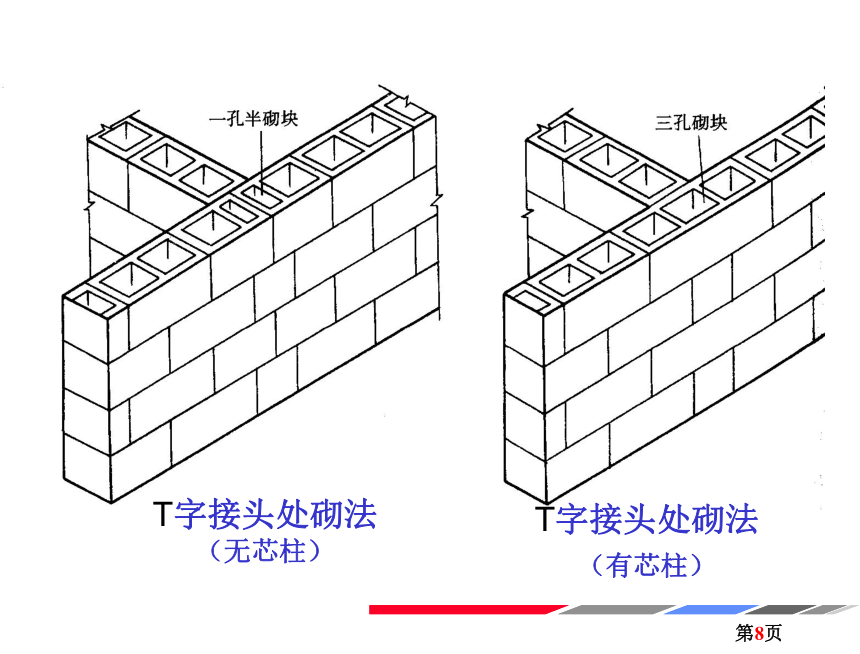

T字接头处砌法
（无芯柱）
T字接头处砌法
（有芯柱）

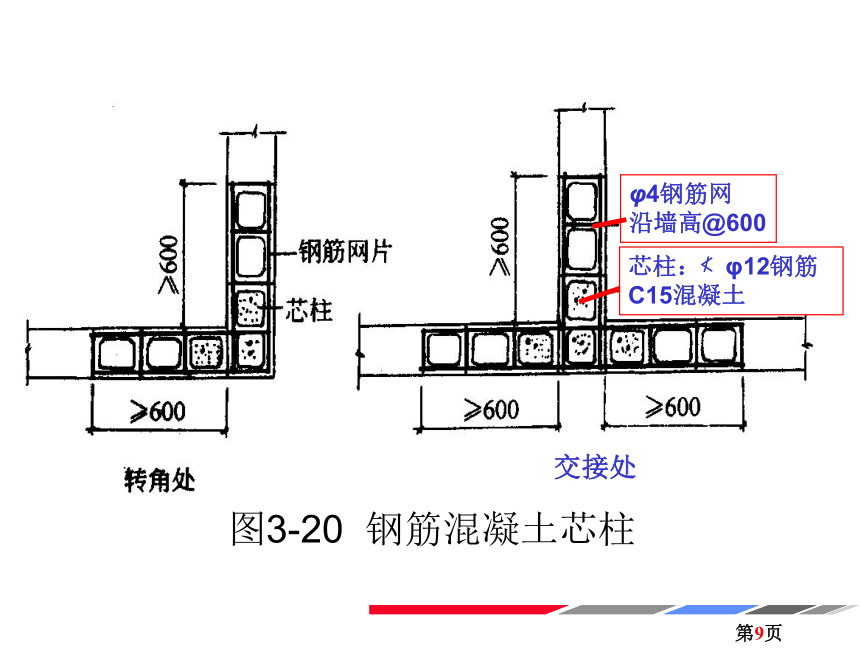

图3-20 钢筋混凝土芯柱
交接处
芯柱：≮φ12钢筋C15混凝土
φ4钢筋网
沿墙高@600

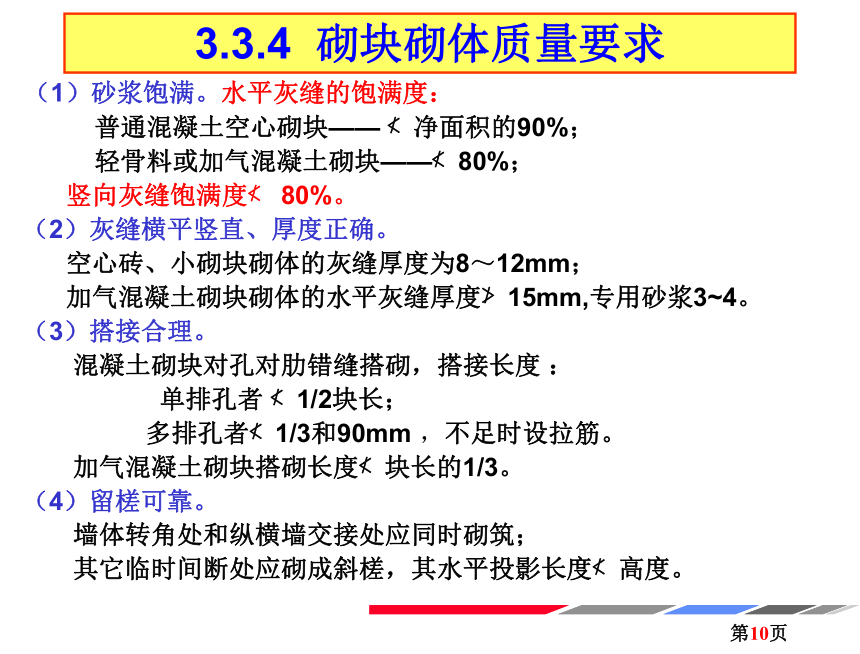

3.3.4 砌块砌体质量要求
（1）砂浆饱满。水平灰缝的饱满度：
普通混凝土空心砌块—— ≮净面积的90%；
轻骨料或加气混凝土砌块——≮80%；
竖向灰缝饱满度≮ 80%。
（2）灰缝横平竖直、厚度正确。
空心砖、小砌块砌体的灰缝厚度为8～12mm；
加气混凝土砌块砌体的水平灰缝厚度≯15mm,专用砂浆3~4。
（3）搭接合理。
混凝土砌块对孔对肋错缝搭砌，搭接长度 ：
单排孔者 ≮1/2块长；
多排孔者≮1/3和90mm ，不足时设拉筋。
加气混凝土砌块搭砌长度≮块长的1/3。
（4）留槎可靠。
墙体转角处和纵横墙交接处应同时砌筑；
其它临时间断处应砌成斜槎，其水平投影长度≮高度。

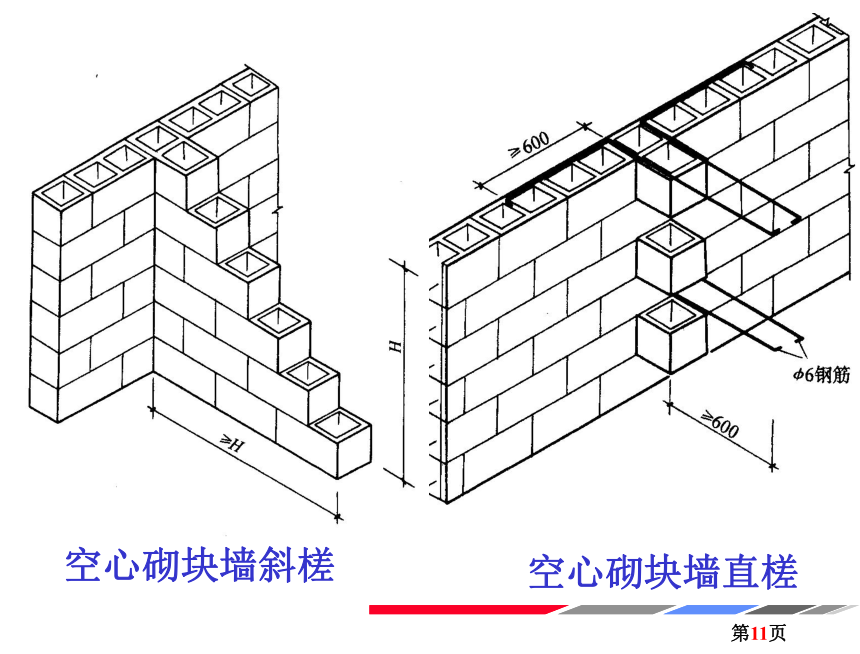

空心砌块墙直槎
空心砌块墙斜槎

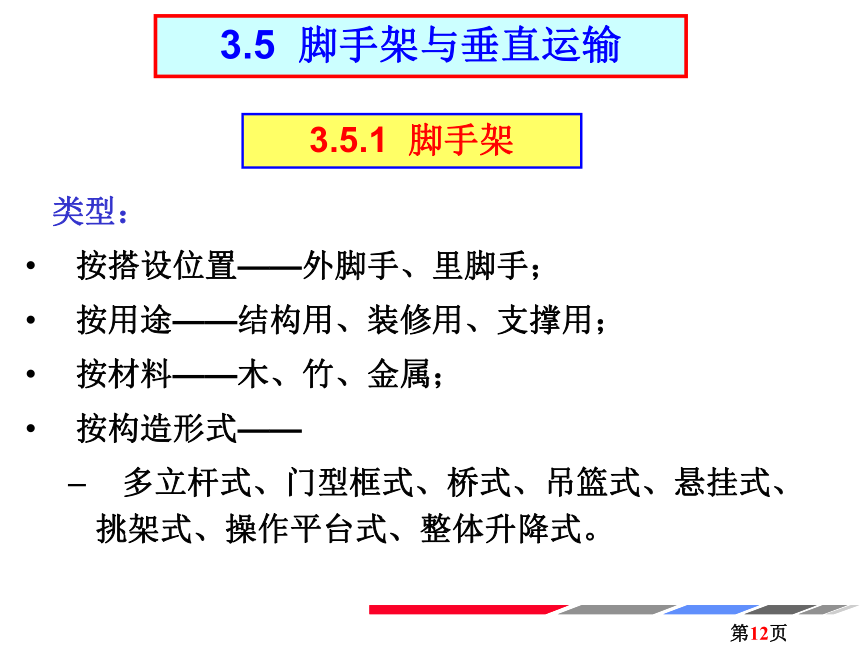

类型：
按搭设位置——外脚手、里脚手；
按用途——结构用、装修用、支撑用；
按材料——木、竹、金属；
按构造形式——
多立杆式、门型框式、桥式、吊篮式、悬挂式、挑架式、操作平台式、整体升降式。
3.5.1 脚手架
3.5 脚手架与垂直运输
对脚手架的基本要求：
(1) 宽度及步距满足使用要求（宽——堆料和操作，1～1.2m；步距——符合可砌高度（1.2～1.4m），且每楼层整步数）。
(2) 有足够的强度、刚度和稳定性（材料合格；构造符合规定，连接牢固；与建筑物连接；用前、用中检查；
控制使用荷载：结构架≯3kN/m2，装修架≯2 kN/m2）.
(3)搭拆简便，能多次周转
(4)选材用料经济合理
500~700
300~600
1）扣件式钢管脚手架组成
1. 外脚手架
双排扣件式钢管脚手架构造
满挂立网、满加剪刀撑的扣件式钢管脚手架
扣件式钢管脚手架及上人斜道处构造
钢制脚手板
上人斜道（马道）
扣件式钢管脚手架立面图
单排架
扣件式钢管脚手架剖面图
双排架
自锁式模块脚手架节点
架子钢管底座
碗扣式钢管脚手架节点
扣件形式
回转扣件
直角扣件
对接扣件
剪刀撑的设置
架高＜24m时，外侧两端、
转角、中间
≤15m
架高≥24m时，外侧全立面连续
连墙杆布置示意图 （间距三步三跨）
连墙杆刚性连接
单排架, 墙体留洞
双排架,墙体留洞
洞口处，设夹杆
与柱子拉结
与梁板上预埋的钢管拉结
2）门式钢管脚手架
门式脚手架构造
1.物料提升机
井架式、
门架式、
提升架式
安装高度:
宜≯30m
起重量：
宜≯160kN
井架
门架
双笼提升架
3.5.2垂直运输
(1) 井架：
构造（钢管扣件式）
起吊能力，井孔尺寸:
四柱：0.5t，1.9×1.9m
六柱：1.0t，3.6×1.3m
八柱：1.0t，3.8×1.7m
缆风绳：(或附墙架间距≯6m)
15m以下一道，以上每10m增设一道
每道4根，45 ～60 °
≮8mm钢丝绳。
(2) 门架：
构造：格构式立柱、缆风绳、天轮梁、导轨、吊盘、卷扬机、绳索；
性能：
单笼、双笼；
起重量：0.6～1.2t ；
起重高度：15~30m
缆风绳：15m以下一道，以上每5～6m增设一道； (或设附墙架，间距≯6m)
卷扬机：常用0.5～1t，电磁制动，快速。
提升机安装在脚手架外侧
门架式提升机
构造及安装位置
附墙架
门架及卷扬机
