(共20张PPT)
先张法施工
后张法施工

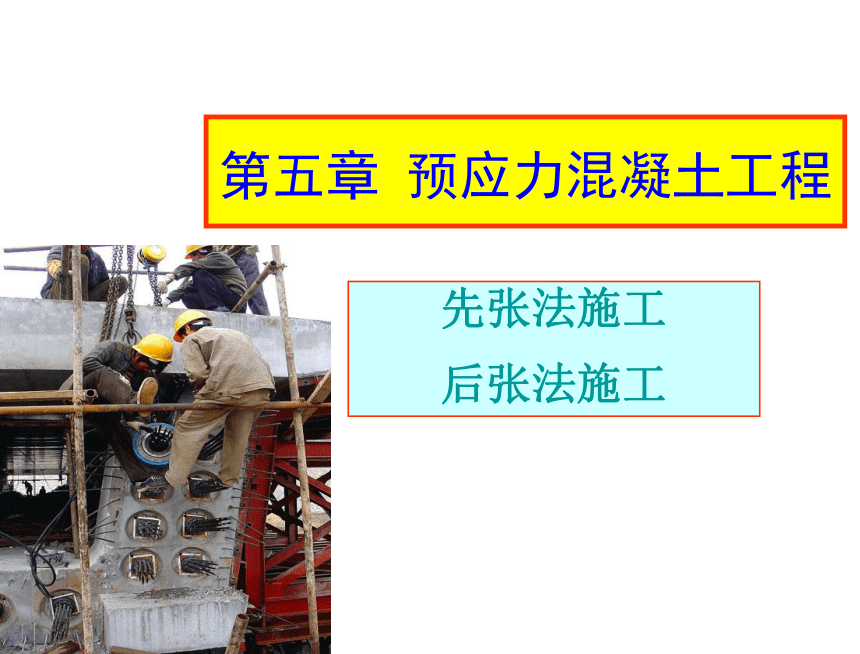

第五章 预应力混凝土工程

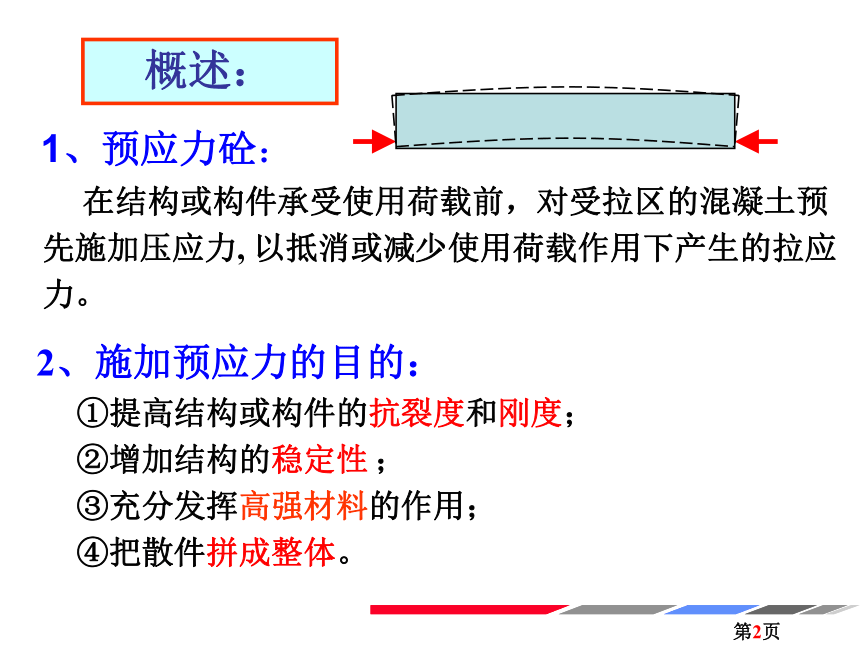

1、预应力砼:
在结构或构件承受使用荷载前,对受拉区的混凝土预先施加压应力, 以抵消或减少使用荷载作用下产生的拉应力。
2、施加预应力的目的:
①提高结构或构件的抗裂度和刚度;
②增加结构的稳定性 ;
③充分发挥高强材料的作用;
④把散件拼成整体。
概述:

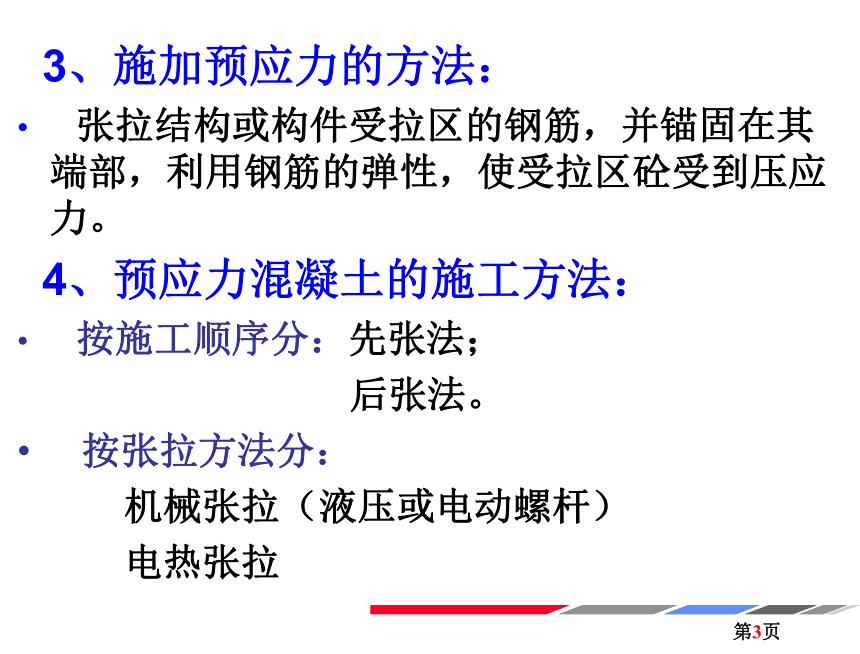

3、施加预应力的方法:
张拉结构或构件受拉区的钢筋,并锚固在其端部,利用钢筋的弹性,使受拉区砼受到压应力。
4、预应力混凝土的施工方法:
按施工顺序分:先张法;
后张法。
按张拉方法分:
机械张拉(液压或电动螺杆)
电热张拉
夹具
横梁
台座
预应力筋
台面
A、张拉预应力筋
混凝土构件
B、浇筑混凝土构件
C、放张施加预应力

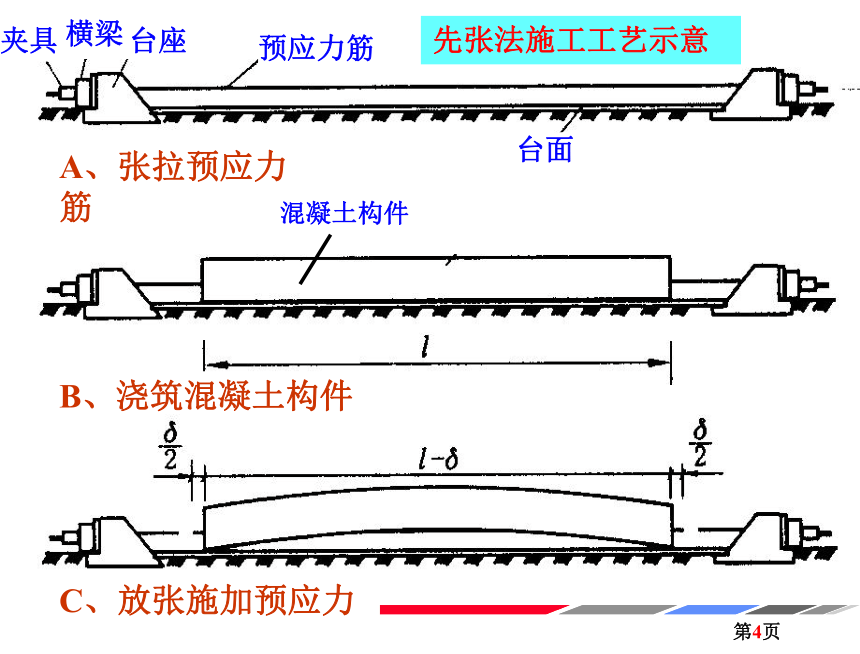

先张法施工工艺示意
后张法施工工艺示意

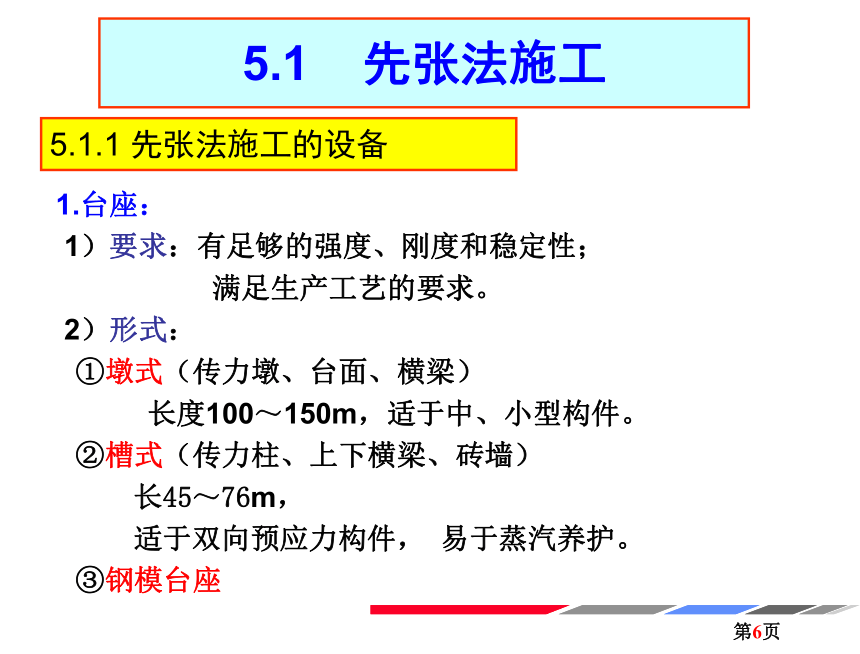

5.1.1 先张法施工的设备
1.台座:
1)要求:有足够的强度、刚度和稳定性;
满足生产工艺的要求。
2)形式:
①墩式(传力墩、台面、横梁)
长度100~150m,适于中、小型构件。
②槽式(传力柱、上下横梁、砖墙)
长45~76m,
适于双向预应力构件, 易于蒸汽养护。
③钢模台座
5.1 先张法施工
构架式
重力式

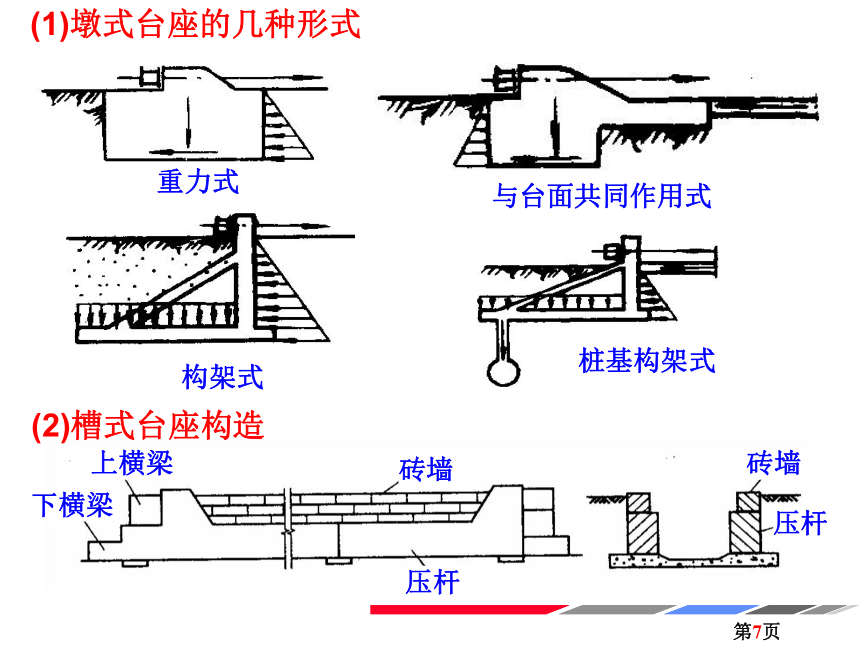

(1)墩式台座的几种形式
与台面共同作用式
桩基构架式
压杆
砖墙
上横梁
下横梁
砖墙
压杆
(2)槽式台座构造

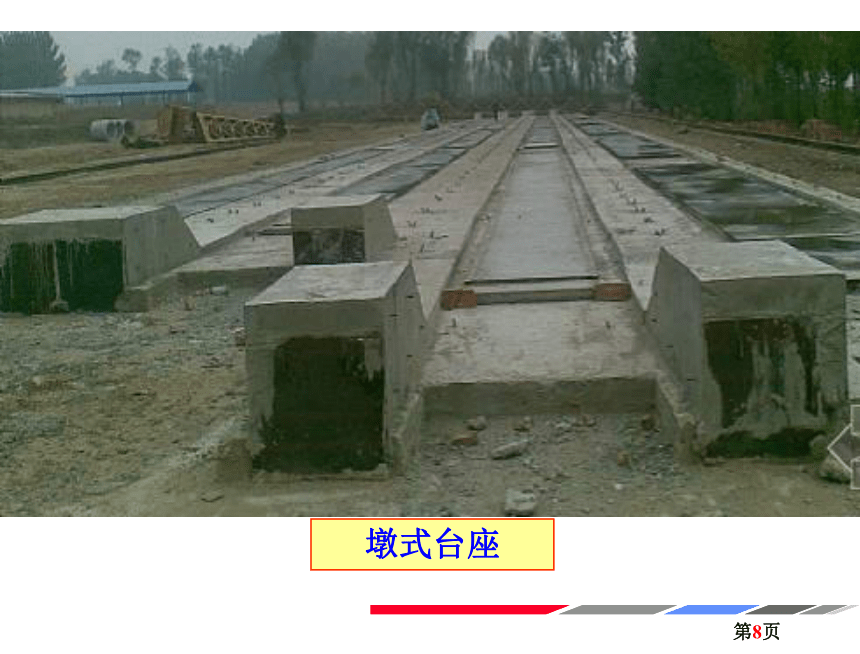

墩式台座

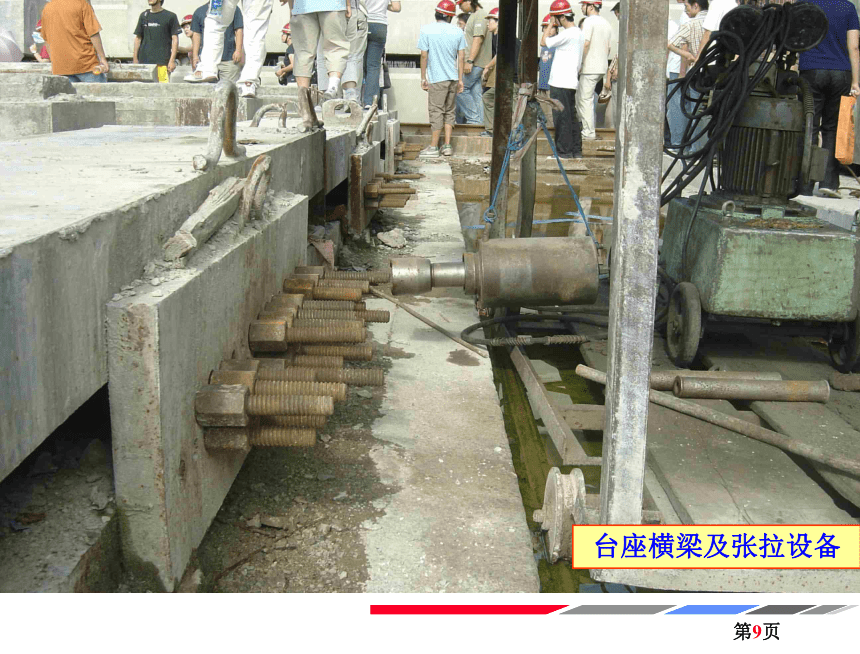

台座横梁及张拉设备
槽式台座及张拉设备
2.夹具
1)锚固夹具:
①圆套筒夹片式(二片式、三片式)
——锚固单根直径12~14预应力筋;
②螺母夹具——锚固精轧螺纹钢。
③镦头夹具(带槽螺栓、梳子板等)
锚固:钢筋、钢丝(冷镦)
要求:镦头强度不低于材料强度的98%,
钢丝束长度差值≯L/5000、≯5mm。
2)张拉夹具:偏心式、楔形、与锚固夹具相同。
①圆套筒二片式夹具
——用于螺纹钢筋
②螺母夹具及接长套筒
螺母
垫板
连接套筒
单根镦头钢筋螺杆夹具
③镦头夹具
3.张拉机械
液压千斤顶:
穿心式、拉杆式、台座式……。
穿心式千斤顶
拉杆式千斤顶
台座式千斤顶
1.张拉预应力筋:
1)张拉程序
常用: 0→1.05σcon(持荷2分钟)→σcon
或 0→1.03σcon
超张拉——减少由于钢筋松弛变形造成的预应力损失.
2)控制应力及最大应力:
预应力筋种类 控制应力 最大应力
钢丝、钢绞线 0.75 fptk 0.80fptk
预应力螺纹钢筋 0.90fptk 0.85fptk
1.2 先张法施工工艺
fptk——极限抗拉强度标准值
fpyk——屈服强度标准值
3)张拉要点:
(1)张拉时应先校核预应力筋的伸长值。实际伸长值与设计计算值的偏差不得超过±6%,否则应停拉;
(2)从台座中间向两侧进行(防偏心损坏台座);
(3)多根成组张拉,初应力应一致(测力计抽查);
(4)拉速平稳,锚固松紧一致,设备缓慢放松;
(5)拉完的筋位置偏差≯5mm,且≯构件截面短边的4%;
(6)冬施张拉时,温度≮-15℃;
(7)注意安全:两端严禁站人,敲击楔块不得过猛。
2. 砼浇筑与养护:
(1)砼一次浇完,砼≮C30。
(2)防止较大徐变和收缩:选收缩变形小的水泥,水胶比≯0.5,级配良好,振捣密实(特别是端部)。
(3)防止碰撞、踩踏钢丝。
(4)减少应力损失:非钢模台座生产,采取二次升温养护,(开始温差≯20℃,达10MPa后按正常速度升温)。
3. 预应力筋放松:
1)条件:砼达到设计规定且≮75%设计强度和300Mpa。
2)方法:锯断,剪断.
3)要点:
(1)放张顺序应正确:
轴心受压构件同时放;
偏心受压构件先同时放预压应力小的区域的,再同时放大的区域的;
其它构件,应分阶段、对称、相互交错放张.
(2)粗筋应缓慢放张(砂箱、楔块、千斤顶法)
横梁
螺杆
螺母
承力板
台座
钢块
钢块
钢楔块
楔块放张法
活塞
钢套箱
进砂口
出砂口
砂子
钢套箱底板
砂箱放张法
