(共21张PPT)

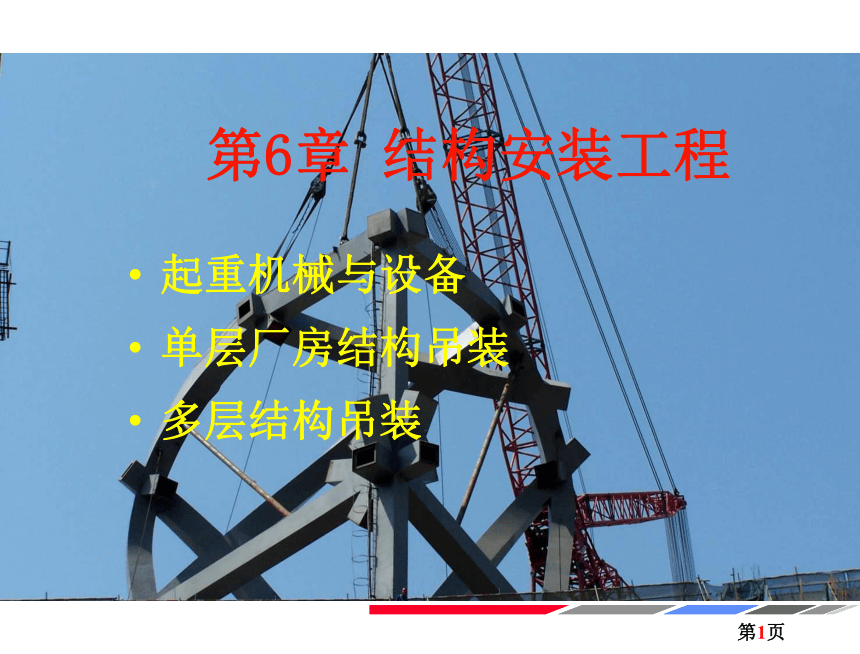

第6章 结构安装工程
起重机械与设备
单层厂房结构吊装
多层结构吊装

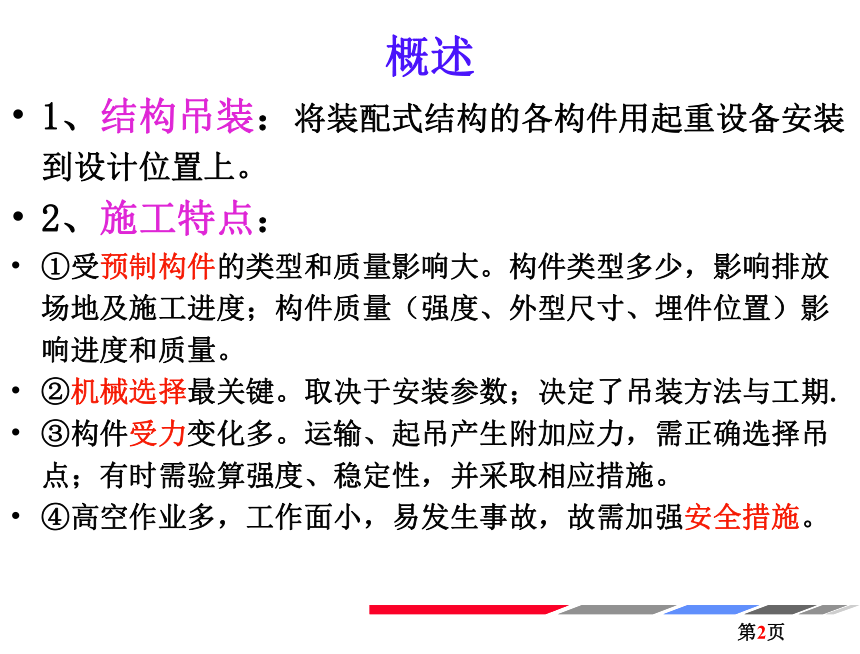

概述
1、结构吊装：将装配式结构的各构件用起重设备安装到设计位置上。
2、施工特点：
①受预制构件的类型和质量影响大。构件类型多少，影响排放场地及施工进度；构件质量（强度、外型尺寸、埋件位置）影响进度和质量。
②机械选择最关键。取决于安装参数；决定了吊装方法与工期.
③构件受力变化多。运输、起吊产生附加应力，需正确选择吊点；有时需验算强度、稳定性，并采取相应措施。
④高空作业多，工作面小，易发生事故，故需加强安全措施。

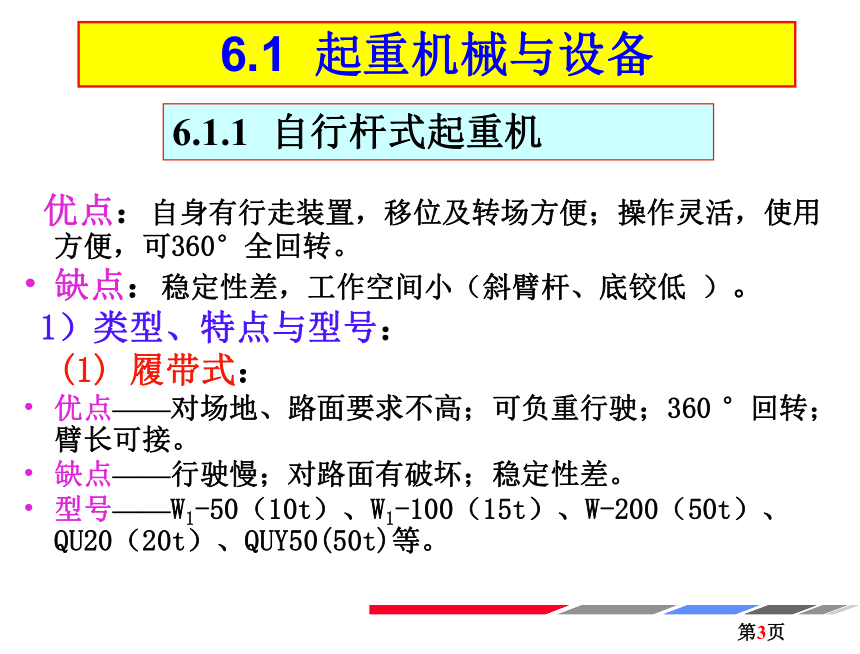

优点：自身有行走装置，移位及转场方便；操作灵活，使用方便，可360°全回转。
缺点：稳定性差，工作空间小（斜臂杆、底铰低 ）。
1）类型、特点与型号：
(1) 履带式：
优点——对场地、路面要求不高；可负重行驶；360 °回转；臂长可接。
缺点——行驶慢；对路面有破坏；稳定性差。
型号——W1-50（10t）、W1-100（15t）、W-200（50t）、QU20（20t）、QUY50(50t)等。
6.1 起重机械与设备
6.1.1 自行杆式起重机

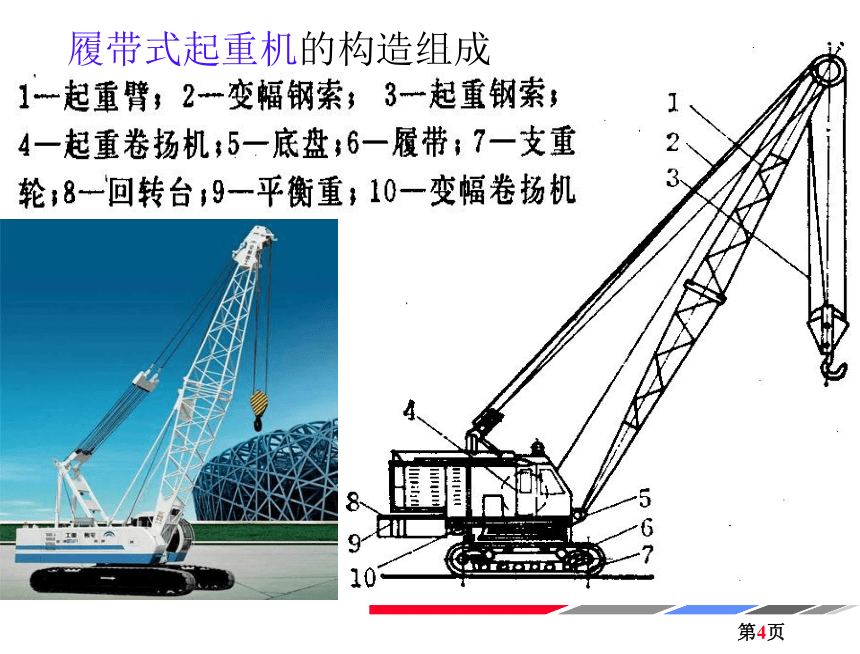

履带式起重机的构造组成

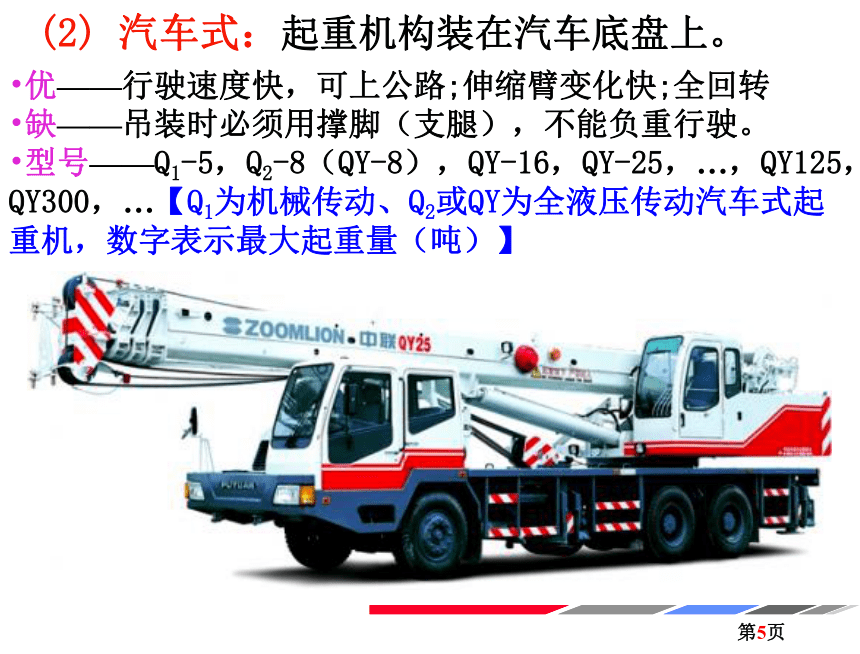

(2) 汽车式：起重机构装在汽车底盘上。
优——行驶速度快，可上公路;伸缩臂变化快;全回转
缺——吊装时必须用撑脚（支腿），不能负重行驶。
型号——Q1-5，Q2-8（QY-8），QY-16，QY-25，…，QY125， QY300，…【Q1为机械传动、Q2或QY为全液压传动汽车式起重机，数字表示最大起重量（吨）】
(3)轮胎式：
专门设计的，专用轮胎和特制底盘。
优——轮胎行驶，速度较快；对路面破坏小；起重量小时负重行驶。
缺——对路面要求高；起重量大时必须用脚撑.
型号——QL2-16、QL3-25、QL3-40。
（QL1机械传动为主； QL2液压传动；QL3直流电动机传动）
格构式臂杆 轮胎吊

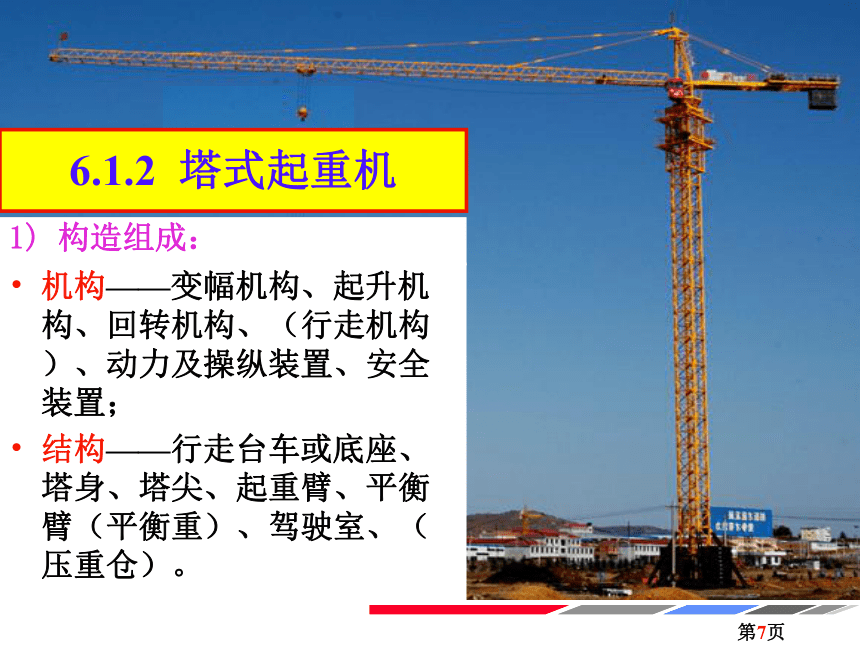

1) 构造组成：
机构——变幅机构、起升机构、回转机构、（行走机构）、动力及操纵装置、安全装置；
结构——行走台车或底座、塔身、塔尖、起重臂、平衡臂（平衡重）、驾驶室、（压重仓）。
6.1.2 塔式起重机

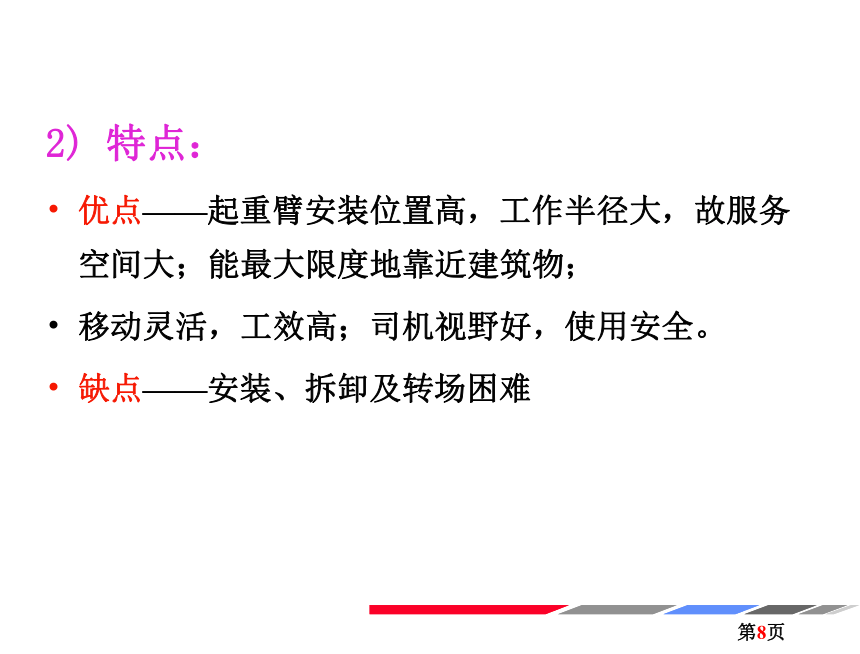

2) 特点：
优点——起重臂安装位置高，工作半径大，故服务空间大；能最大限度地靠近建筑物；
移动灵活，工效高；司机视野好，使用安全。
缺点——安装、拆卸及转场困难

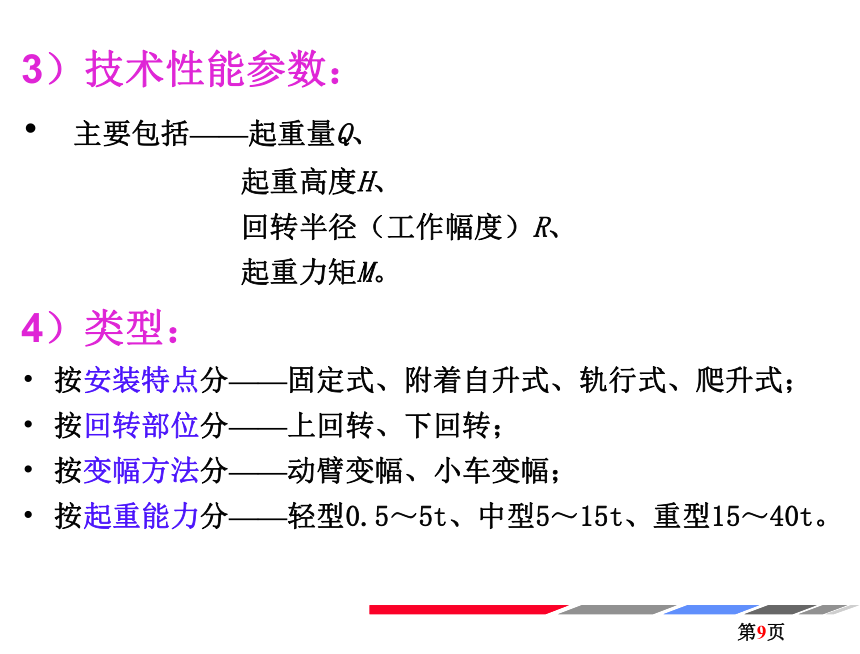

3）技术性能参数：
主要包括——起重量Q、
起重高度H、
回转半径（工作幅度）R、
起重力矩M。
4）类型：
按安装特点分——固定式、附着自升式、轨行式、爬升式；
按回转部位分——上回转、下回转；
按变幅方法分——动臂变幅、小车变幅；
按起重能力分——轻型0.5～5t、中型5～15t、重型15～40t。
1. 轨行式：
①特点：使用灵活，服务范围大；但稳定性较差。
②适用：长度大、进深小的多层建筑（不需附着）。
③型号：几种型号见表
轨行式塔吊
2. 爬升式：
安装于建筑物内(电梯井、框架梁…)，利用套架、托梁随建筑物升高而爬升。
①型号：QTZ50（5013）、QTZ70(5012)、QTZ100（5015）、QTZ160（6516）等。
②特点：起升高度大（受卷扬机容绳量限制)；控制范围大，占用场地小；拆除时较困难。
中央电视台新址工程
钢结构采用爬塔吊装
塔吊：M1280D
平衡臂上安装柴油发电机自供电
3. 附着自升式塔吊
型号： QTZ25（3506-2.5）， QTZ40（4208-4），
QTZ50（4610-5）， QTZ63（5013-6），
QTZ80（5512-8）， QTZ100（5515-8），
QTZ125（5518-8）， QTZ160（6516-10），
QTZ200（7020-12）， FO/23B ，H3/36B，…
性能：如QTZ100,最大自由高度50m，40m以上每20m用锚固装置附着于建筑物，参数见下表：
自升过程：
原理：以液压千斤顶为动力，通过套架和塔身的相互作用而升降。
QTZ40
最大起重量: 4 t 最大提升高度:100 m 额定起重力矩:400 kNm 幅度:47 m（0.79t）
6.1.4 索具设备
1. 卷扬机（快速、慢速、调速，单筒、双筒）
常用：牵引力5～50KN，电磁制动式。
卷扬机安装要求：
1）位置：
司机视线好、地势高处；
距起吊处≮15m(安全距离)；
司机视仰角≯45 ；
距前面第一个导向滑轮≮20倍卷筒长(防乱绳)；
钢丝绳尽量不穿越道路。
2）钢丝绳从卷筒下绕入，卷筒上存绳量不少于四圈。
3）固定：要牢固，防止滑移和倾覆；（图）
2. 钢丝绳
类型
按股、丝数：6×19＋1，6×37＋1，6×61＋1。
普通钢丝绳的截面
按捻向：交互捻、同向捻、混合捻；
3. 滑轮组
使用注意：
滑轮直径和轮槽直径与绳配套；
查明荷载，检查有无损伤；
定、动轮间距≮2～3.5m。
4. 吊具
（a）吊索
（b）卡环
（c）钢板横吊梁
（d）钢管横吊梁
钢管横吊梁
