(共35张PPT)
先张法施工
后张法施工
第五章 预应力混凝土工程

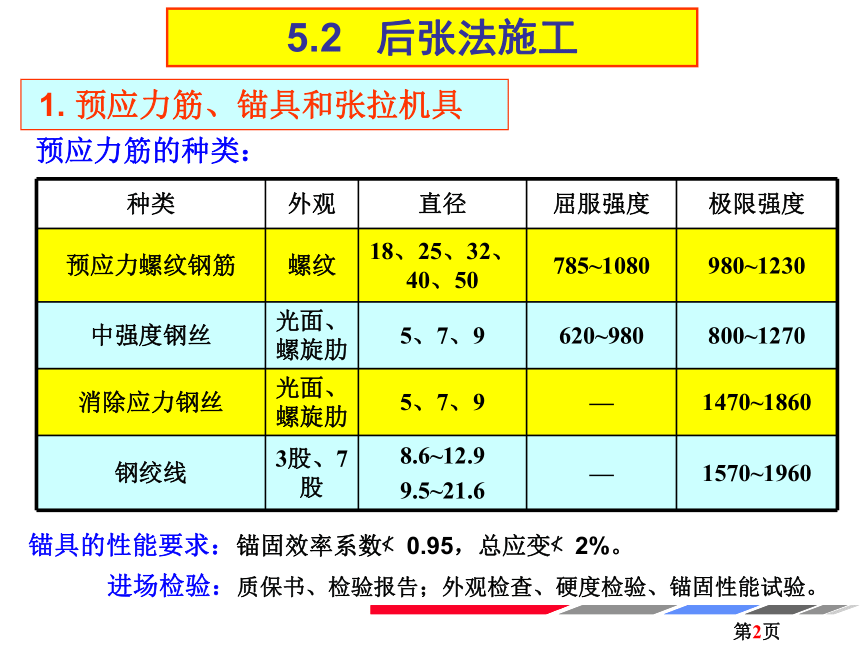

1. 预应力筋、锚具和张拉机具
预应力筋的种类:
种类 外观 直径 屈服强度 极限强度
预应力螺纹钢筋 螺纹 18、25、32、40、50 785~1080 980~1230
中强度钢丝 光面、螺旋肋 5、7、9 620~980 800~1270
消除应力钢丝 光面、螺旋肋 5、7、9 — 1470~1860
钢绞线 3股、7股 8.6~12.9
9.5~21.6 — 1570~1960
锚具的性能要求:锚固效率系数≮0.95,总应变≮2%。
进场检验:质保书、检验报告;外观检查、硬度检验、锚固性能试验。
5.2 后张法施工

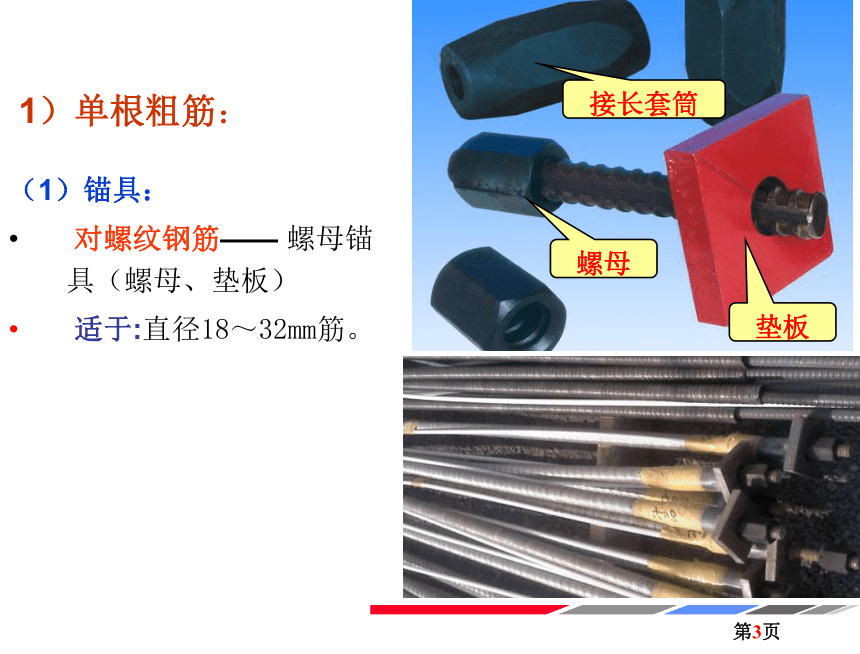

1)单根粗筋:
(1)锚具:
对螺纹钢筋—— 螺母锚具(螺母、垫板)
适于:直径18~32mm筋。
螺母
垫板
接长套筒

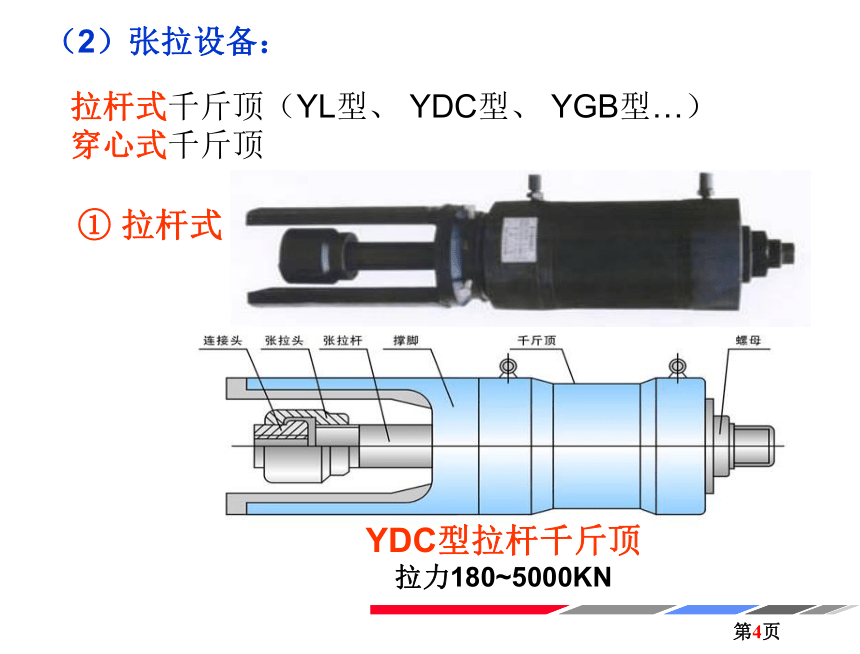

(2)张拉设备:
拉杆式千斤顶(YL型、 YDC型、 YGB型…)
穿心式千斤顶
YDC型拉杆千斤顶
拉力180~5000KN
① 拉杆式
竖向预应力筋的张拉
水平预应力筋的张拉

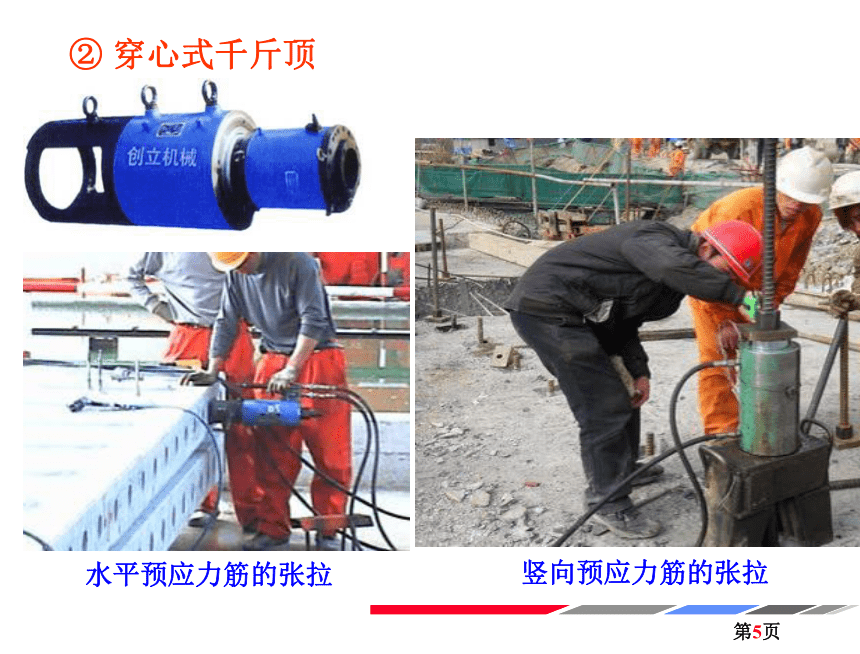

② 穿心式千斤顶

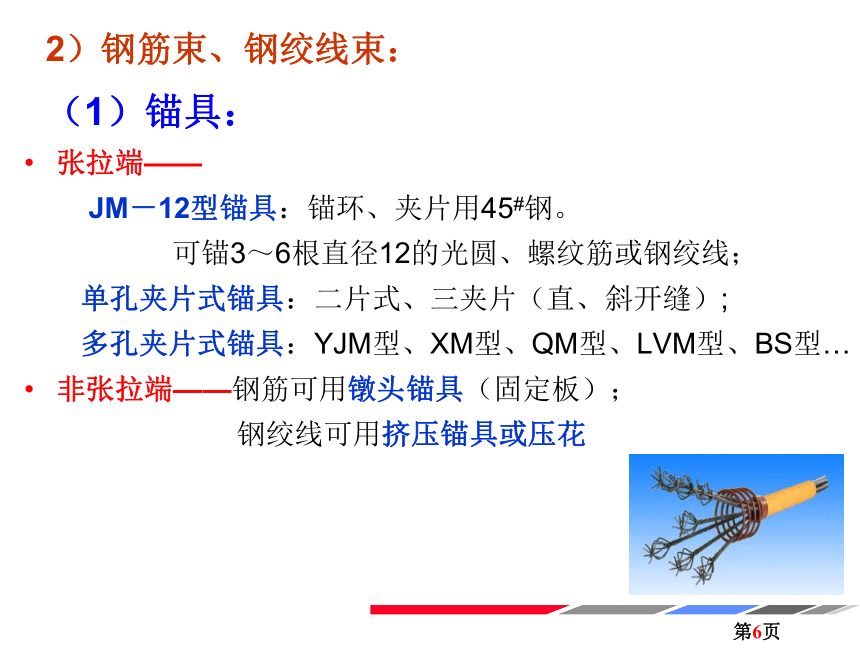

2)钢筋束、钢绞线束:
(1)锚具:
张拉端——
JM-12型锚具:锚环、夹片用45#钢。
可锚3~6根直径12的光圆、螺纹筋或钢绞线;
单孔夹片式锚具:二片式、三夹片(直、斜开缝);
多孔夹片式锚具:YJM型、XM型、QM型、LVM型、BS型…
非张拉端——钢筋可用镦头锚具(固定板);
钢绞线可用挤压锚具或压花
JM12锚具
镦头锚具
JM12锚具
JM12锚具
(a)
l1

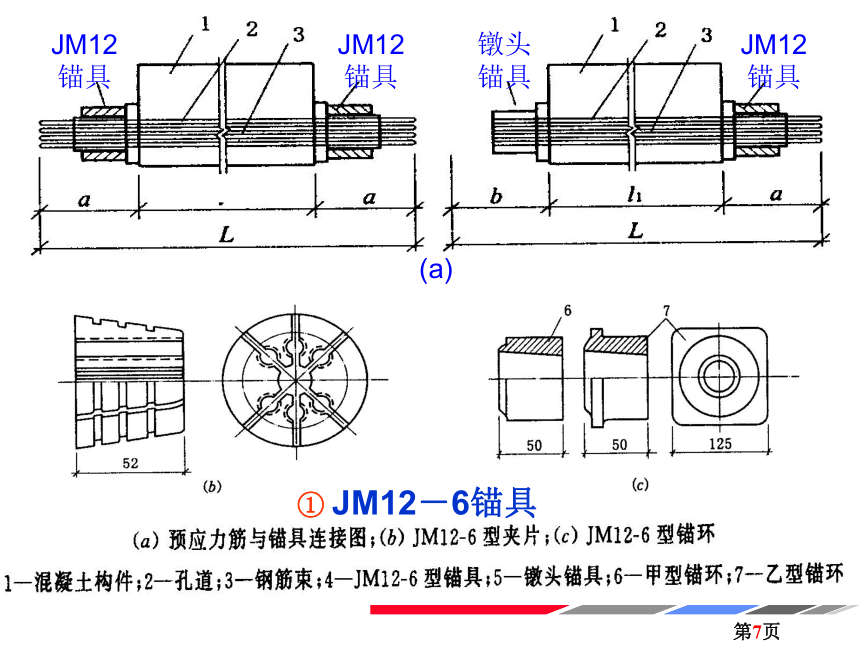

① JM12-6锚具

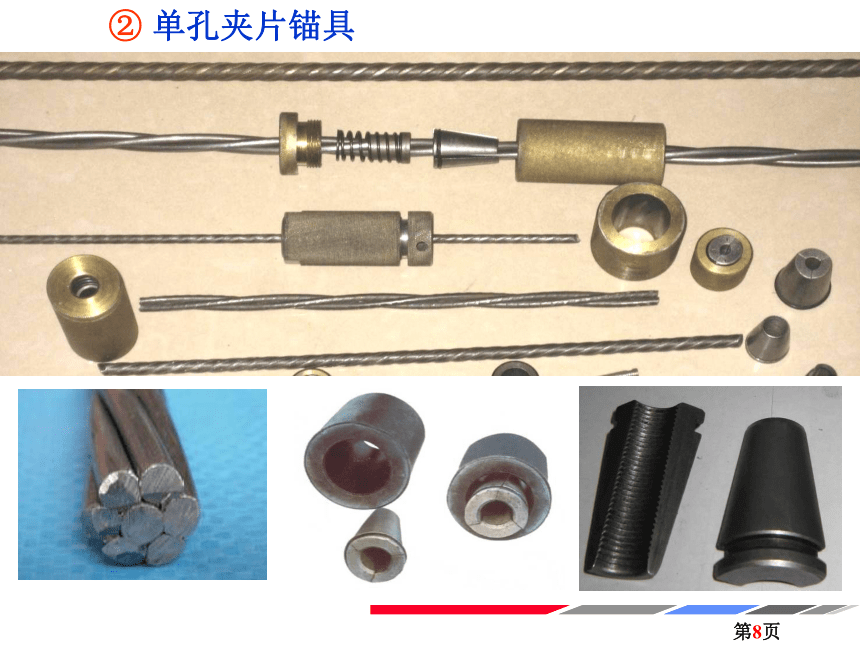

② 单孔夹片锚具

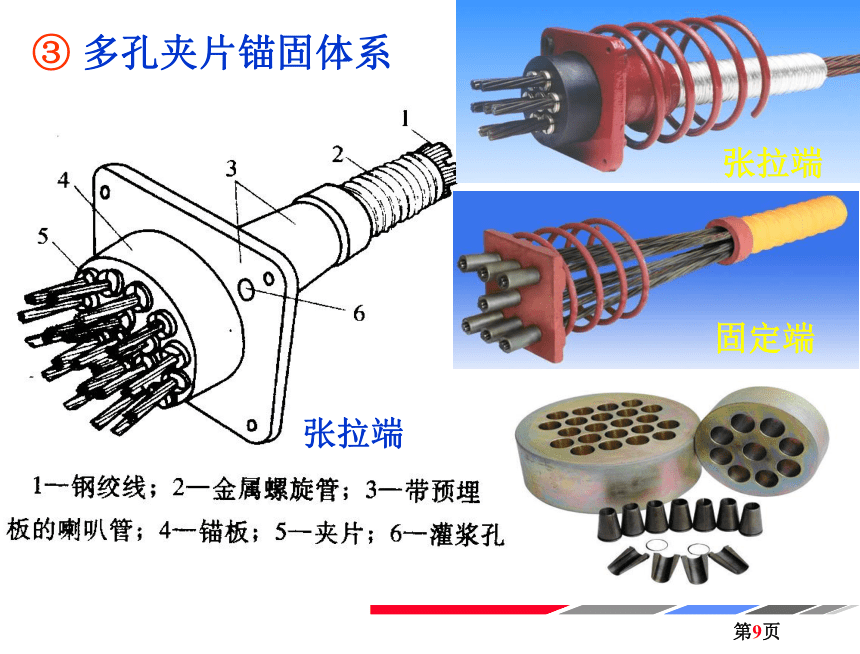

③ 多孔夹片锚固体系
张拉端
张拉端
固定端

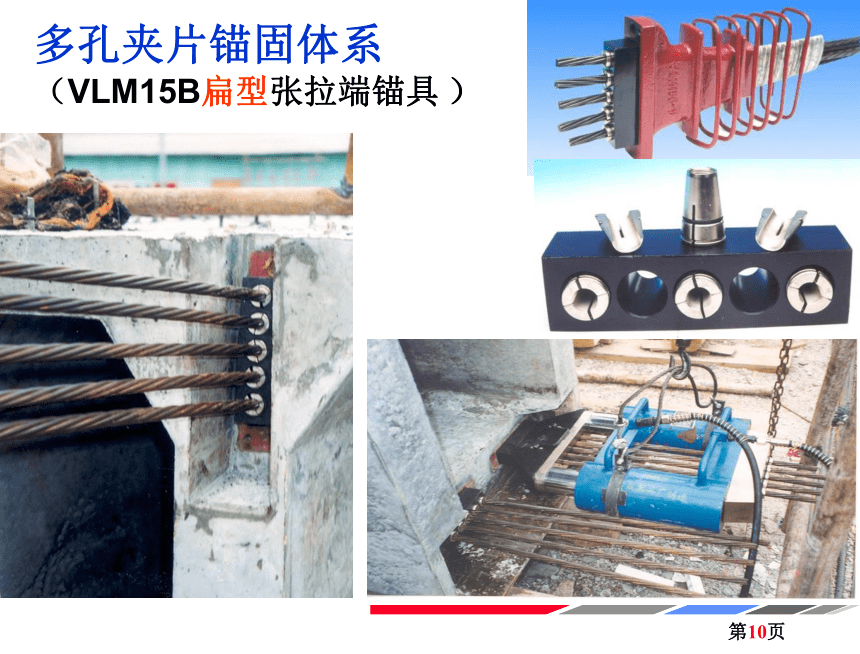

多孔夹片锚固体系
(VLM15B扁型张拉端锚具 )

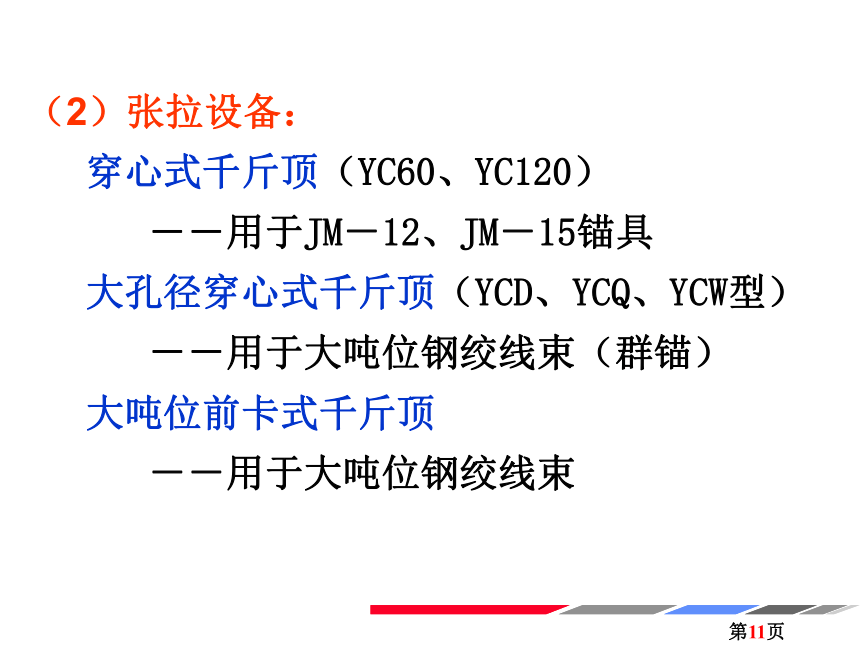

(2)张拉设备:
穿心式千斤顶(YC60、YC120)
――用于JM-12、JM-15锚具
大孔径穿心式千斤顶(YCD、YCQ、YCW型)
--用于大吨位钢绞线束(群锚)
大吨位前卡式千斤顶
--用于大吨位钢绞线束

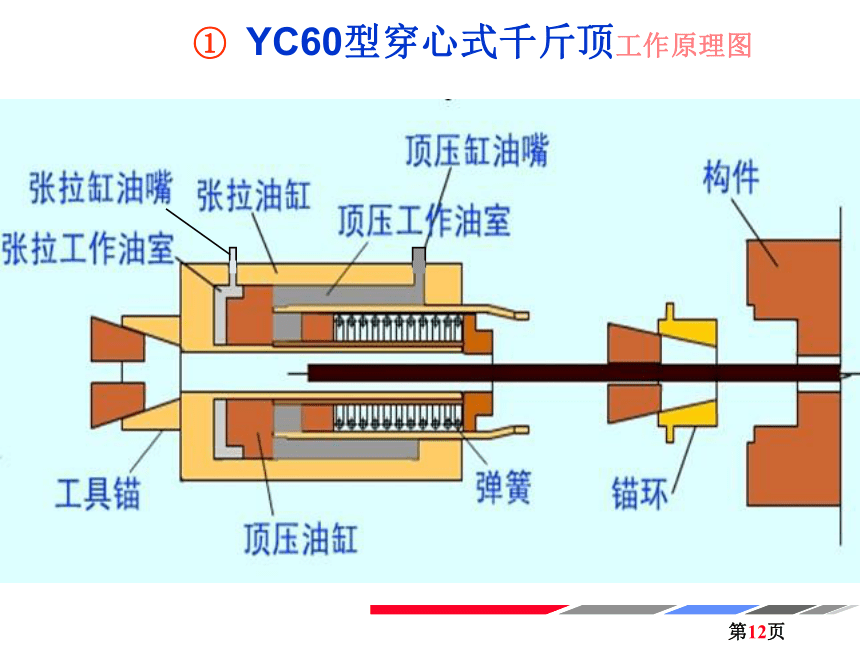

① YC60型穿心式千斤顶工作原理图
② 大孔径穿心式千斤顶
③ 大吨位前卡式千斤顶
3)钢丝束:
(1)锚具:
张拉端——
钢质锥形锚具(由锚环、锚塞组成,GZ型,可锚12~36根Φ5钢丝);
镦头锚具(DM5A,锚12~54根Φ5钢丝)
非张拉端——用镦头锚具(锚板),DM5B
钢质锥形锚具安装
①钢质锥形锚具
安装好的张拉端
镦头锚具组成
A 张拉端
B 固定端
②镦头锚具
液压镦头器
(2)张拉设备:
锥锚式双作用千斤顶(主缸张拉,副缸顶紧);
拉杆式千斤顶;
穿心式千斤顶。
锥锚式千斤顶
钢质锥形锚具
5.2.2 后张法有粘结预应力施工工艺
1)要求:位置准确;内壁光滑;
端部预埋钢板垂直于孔道轴线(中心线);
直径、长度、形状满足设计要求(直径取决于锚具及筋)。
2)方法:
①钢管抽芯法(直孔)——钢管应平直、光滑,用前刷油;每根长≯15米,每端伸出500mm;两根接长,中间用木塞及套管连接;用钢筋井字架固定,@≯1米;浇砼后每10~15分钟转动一次;砼初凝后、终凝前抽管;抽管先上后下,边转边拔。(灌浆孔间距≯12米)
②胶管抽芯法--用于长孔或曲线孔。有一定刚度或充压;钢筋井字架@≯0.5米;抽管时间较钢管略迟(可200h·℃后)。
③埋管法--预埋波纹(螺旋)管。接头严密,有一定刚度;定位筋间距≯1.2m ;波峰设排气泌水管,间距≯30米。
1. 孔道留设:
钢管的连接
钢管的埋设
抽管
张拉
用钢管抽芯法制作预应力屋架
用胶管抽芯法制作箱梁(北京亦庄地铁高架线工程预制场)
浇筑后,胶管由拖拉机拉出
穿筋,待张拉
钢筋安装与胶管固定
张拉后,封闭锚具,24h后注浆
波纹管(螺旋管)
金属波纹管
波纹管及锚座安装
塑料波纹管
现场施工
2. 预应力筋张拉
1)张拉条件:
①结构的砼强度符合设计要求或达75%强度标准值;
②块体拼接者,立缝砼或砂浆符合设计或≮块体砼强度的40%,且≮15N/mm2。
2)张拉控制应力和超张拉最大应力:同先张法
3)张拉顺序:
配有多根钢筋或多束钢丝的构件--分批对称张拉(注意:后批对先批产生应力影响);
预应力楼盖——板→次梁→主梁;
叠浇构件——自上而下逐层张拉,逐层加大拉应力,但顶底相差 ≯5%。
4)张拉方式:
长度≤20 m曲孔、35 m直孔——一端张拉;
其它——两端张拉。
5)张拉程序
与所用锚具有关,同先张法。
3.孔道灌浆:
1)目的:防止生锈;增加整体性。
2)基本要求:(尽早进行,饱满、密实)
①水泥≮42.5级的普硅;
②水泥浆强度≮30MPa,30min内用完;
③水灰比0.4左右,不得大于0.45 ;
④自由泌水率≯1%,泌水应在24h内全部被吸收;
⑤宜掺无腐蚀性外加剂:膨胀剂、减水剂;
⑥孔道湿、洁净,由下层孔到上层,由低处向高处;
⑦灌满孔道并封闭排气孔后,加压0.5~0.7MPa,稳压1~2min后封闭灌浆孔;
⑧较长孔道宜采用真空辅助注浆。
普通压浆与真空辅助压浆比较
真空注浆原理
抽真空机
压浆泵
5.2.2 无粘结预应力砼施工
特点:无需留孔与灌浆,施工简单;张拉摩阻力小,预应力筋受力均匀; 可做成多跨曲线状;构件整体性略差,锚固要求高。
适用:现场整浇结构(梁板等)。
1. 无粘结筋的制作: 钢丝束、钢绞线束外包涂料及包裹层
钢绞线:常采用低松弛钢绞线Φs15
涂料层:-20℃~+70℃不变脆,稳定性好,防腐、润滑。
包裹层:塑料管,壁厚0.8mm以上。
楼板无粘结预应力筋的铺设
中间张拉端
泡沫穴模
2. 无粘结筋的铺设
端部凹口的留设
(b)塑料穴模
(a)泡沫穴模
楼板预应力筋的板边张拉端
塑料穴模
梁侧模
某梁无粘结筋张拉端穴模
2. 铺设预应力筋:
条件——其它钢筋安装后。 顺序——纵横交叉者,先低后高。 就位固定——垫铁、马凳,或与其它筋固定。
避免两向相互穿插,端头与承压板垂直、贴紧
3. 张拉:
顺序符合设计要求
40m内一端张拉;>40m,两端张拉。
先用千斤顶抽动1~2次。
滑脱、断裂数量≯2%(同一截面总量的)。
4. 端部处理:
锚固后在锚具夹片外保留≮30mm切断;
锚具的保护层厚度≮50mm;
外露预应力筋的保护层厚度:正常环境≮20mm;易受腐蚀的环境≮50mm。
待封闭保护的张拉端
楼板的分段张拉
