(共18张PPT)

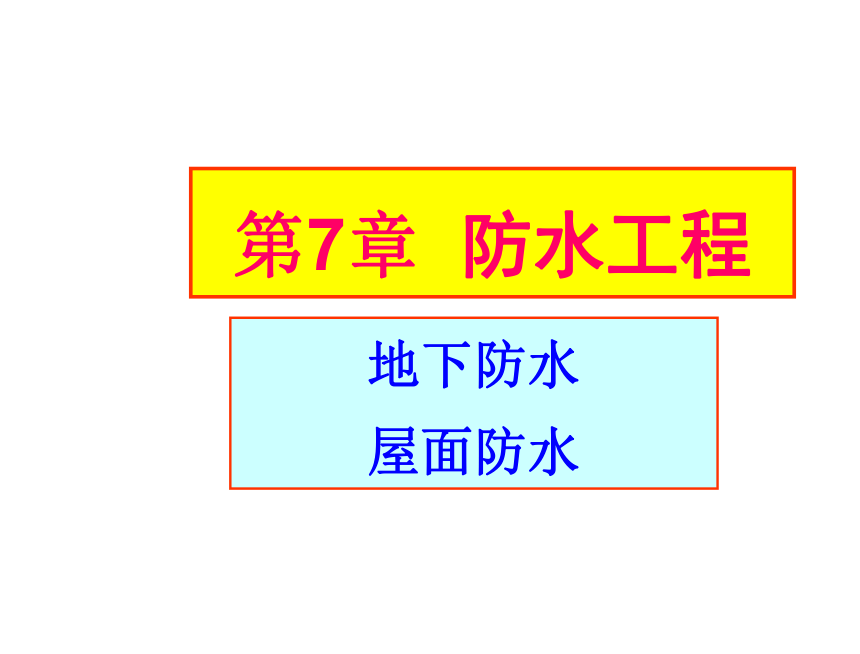

第7章 防水工程
地下防水
屋面防水

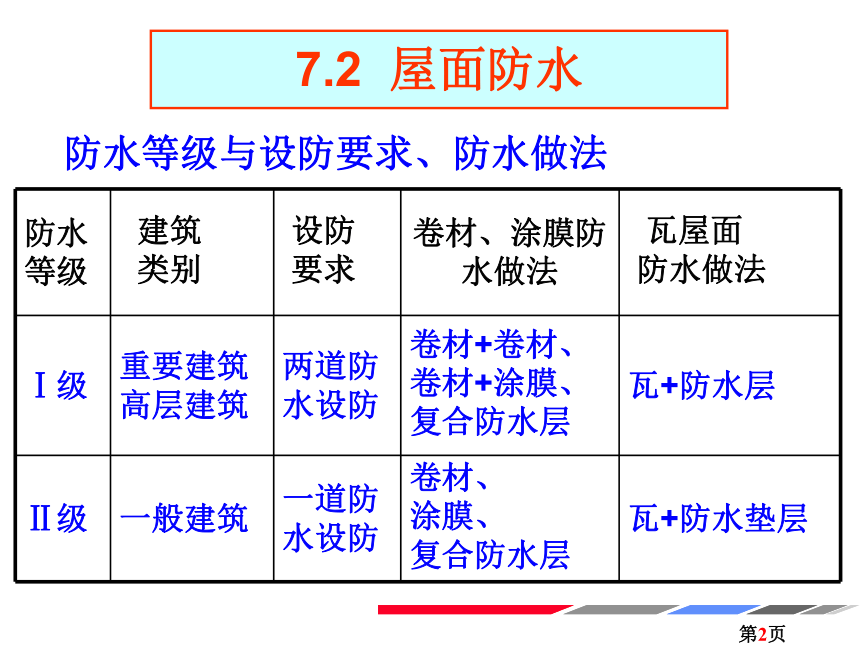

7.2 屋面防水
防水等级 建筑
类别 设防
要求 卷材、涂膜防水做法 瓦屋面
防水做法
Ⅰ级 重要建筑高层建筑 两道防水设防 卷材+卷材、
卷材+涂膜、
复合防水层 瓦+防水层
Ⅱ级 一般建筑 一道防水设防 卷材、
涂膜、
复合防水层 瓦+防水垫层
防水等级与设防要求、防水做法

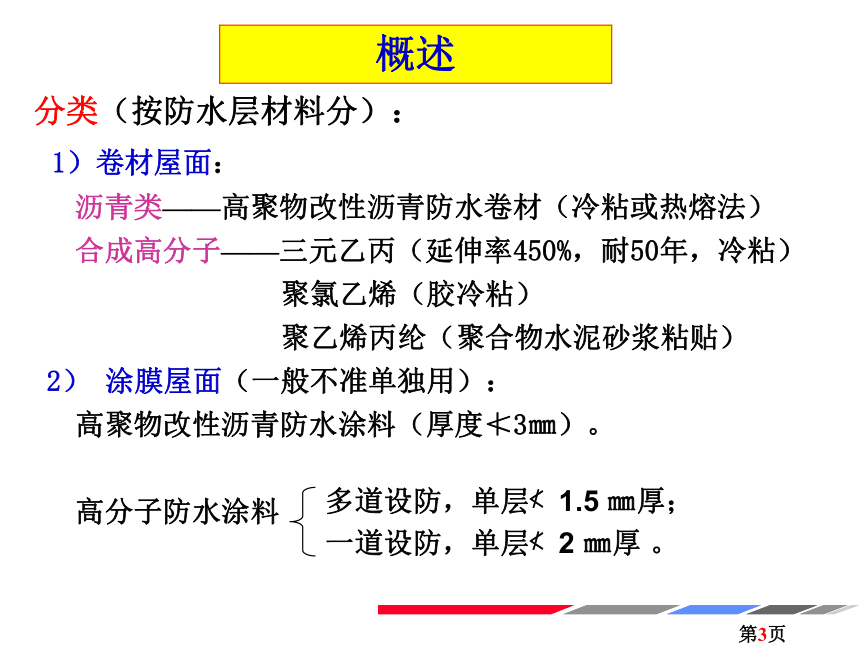

分类(按防水层材料分):
1)卷材屋面:
沥青类——高聚物改性沥青防水卷材(冷粘或热熔法)
合成高分子——三元乙丙(延伸率450%,耐50年,冷粘)
聚氯乙烯(胶冷粘)
聚乙烯丙纶(聚合物水泥砂浆粘贴)
2) 涂膜屋面(一般不准单独用):
高聚物改性沥青防水涂料(厚度≮3㎜)。
高分子防水涂料
多道设防,单层≮1.5 ㎜厚;一道设防,单层≮2 ㎜厚 。
概述

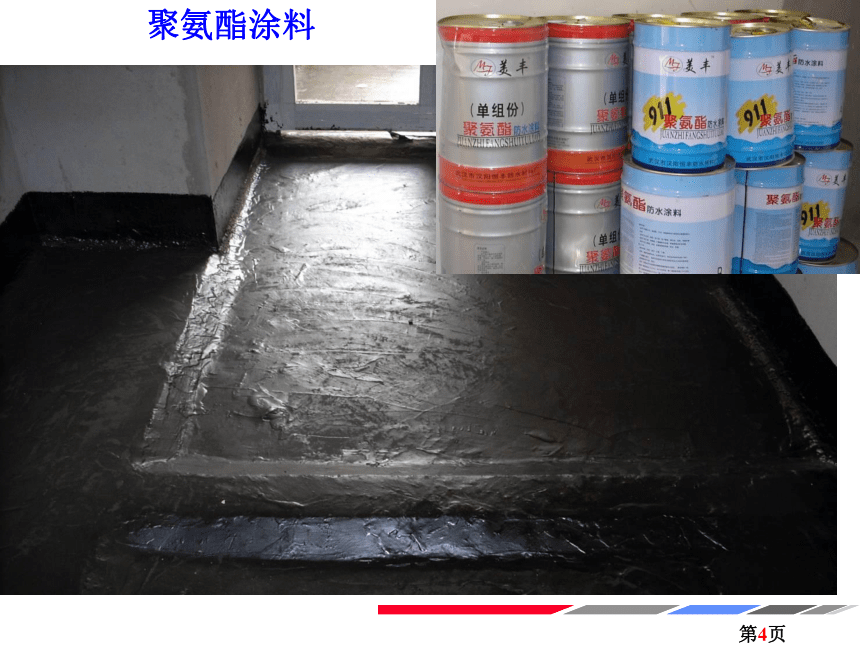

聚氨酯涂料
1. 施工顺序
1)施工条件及准备工作:
①屋面上其它工程全完;
②气温≮5℃,无风霜雨雪;
③找平层充分干燥,基层处理剂刚刚干燥;
④准备好各种工具;
⑤做好安全、防火工作。
2)施工顺序:
找坡及保温层施工→找平层施工→防水层施工→保护层施工。

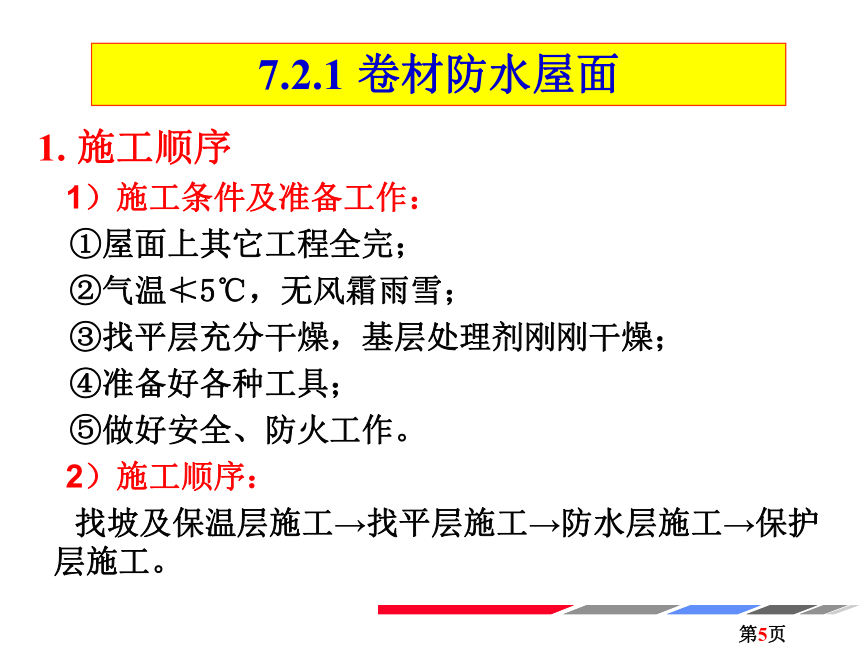

7.2.1 卷材防水屋面

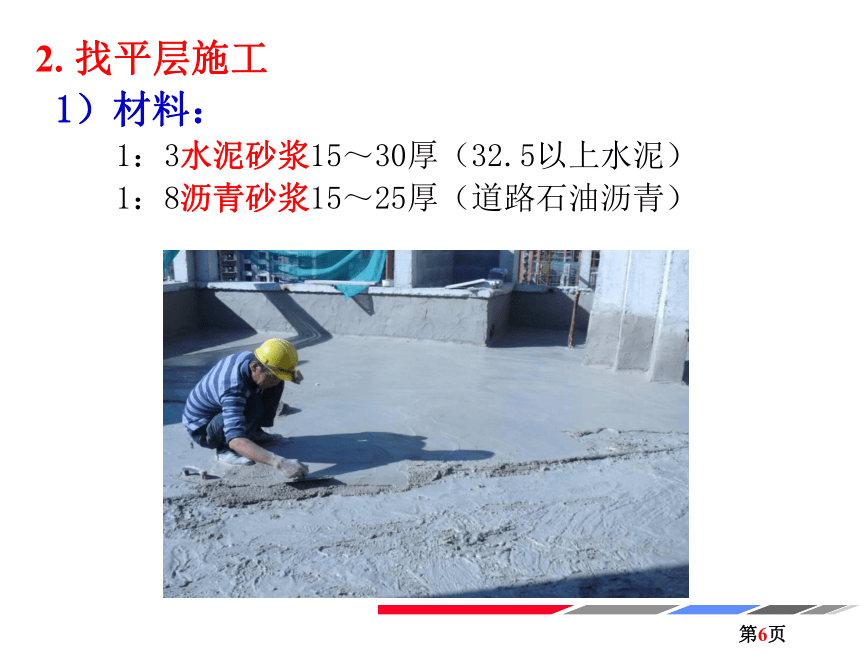

2. 找平层施工
1)材料:
1:3水泥砂浆15~30厚(32.5以上水泥)
1:8沥青砂浆15~25厚(道路石油沥青)

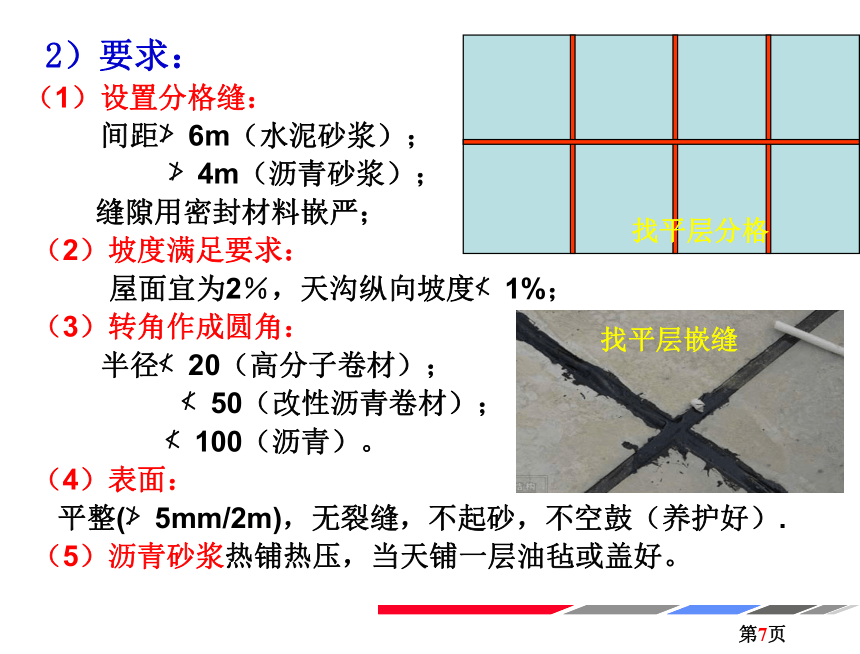

2)要求:
(1)设置分格缝:
间距≯6m(水泥砂浆);
≯4m(沥青砂浆);
缝隙用密封材料嵌严;
(2)坡度满足要求:
屋面宜为2%,天沟纵向坡度≮1%;
(3)转角作成圆角:
半径≮20(高分子卷材);
≮50(改性沥青卷材);
≮100(沥青)。
(4)表面:
平整(≯5mm/2m),无裂缝,不起砂,不空鼓(养护好).
(5)沥青砂浆热铺热压,当天铺一层油毡或盖好。
找平层分格
找平层嵌缝
1)卷材铺贴顺序:
高低跨——先高后低(便于施工)
多跨——先远后近(利于成品保护)
一个屋面上——先排水集中部位增强(排水口、檐沟、管根…)
按标高由低到高(顺水搭接)
3. 防水层施工
2)铺贴方向:
檐沟、天沟,顺沟方向铺贴;
卷材宜平行于屋脊铺贴,禁止交叉铺贴;
屋面坡度>25%时,应采取满粘和钉压固定措施。
平行于屋脊铺贴示意图
屋脊
垂直于屋脊铺贴示意图
屋脊
3)搭接要求:
(1)改性沥青卷材:
长边压边≮80mm(空铺100㎜) ,上下层压边均匀错开(1/3~1/2幅宽);
短边接头≮100mm (空铺150㎜) ,上下左右接头均错开≮500mm;
垂直于屋脊铺贴时,过脊≮200mm。
(2)其它卷材:搭接长度均≮80mm(空铺100㎜);位置均匀错开(≮300mm)
4)铺贴方法:
(1)实铺法:卷材下满涂粘结剂
(2)局部粘贴法:屋脊设排气孔,构成排气屋面
1)条粘、点粘:第一层卷材下条或点粘
2)空铺法:第一层仅边角下粘贴
卷材搭接错缝示意
≥80
5)粘结方法:
热熔法——SBS、APP改性沥青防水卷材
冷自粘法——改性沥青冷自粘防水卷材
冷粘结剂法——高分子合成卷材
涂刷基础处理剂
用热熔法粘贴卷材
4. 保护层施工(铺贴完、检查合格后立即进行)
作用:减少阳光辐射;减轻冰雹、雨水冲击冲刷;阻止沥青胶流淌。从而提高防水层寿命。
作法:
改性沥青卷材——涂胶、撒细砂或石屑;自带保护层;喷刷浅色涂料(着色剂)。
高分子合成卷材——喷刷浅色涂料(着色剂)。
1. 施工条件与基层处理
涂料防水屋面的施工顺序及基层作法与要求同卷材防水屋面。
7.2.2 涂膜防水屋面
有隔气层的涂膜防水屋面构造
1-屋面板;2-找坡找平层;3-涂膜隔气层;4-保温层;5 -水泥砂浆找平层;6-聚氨酯底胶;7-涤纶无纺布增强聚氨酯涂膜防水层;8-水泥砂浆粘结层;9-地砖饰面保护层
2. 防水层施工
涂层施工可采用抹压、涂刷或喷涂等方法,分层分遍涂布。后层涂料应待前一层涂料干燥成膜后方可进行,刮涂的方向应与前一层垂直。高聚物改性沥青涂膜防水层的厚度不应少于3mm,合成高分子防水涂料成膜厚度不应少于1.5mm。
3. 保护层施工
保护层应待涂膜固化后进行,其作法与要求同卷材的保护层。
