(共19张PPT)
第6章 结构安装工程
起重机械与设备
单层厂房结构吊装
多层结构吊装

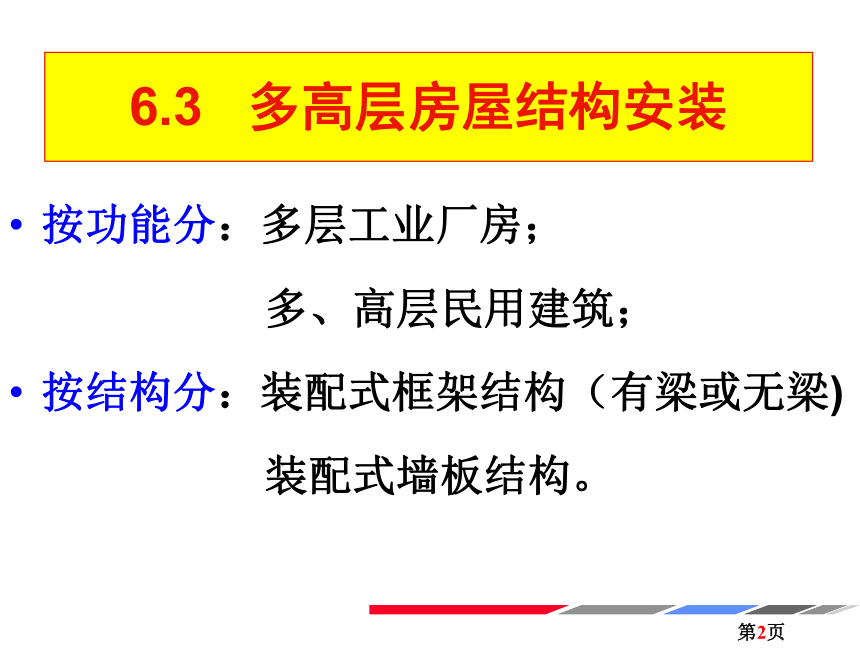

6.3 多高层房屋结构安装
按功能分:多层工业厂房;
多、高层民用建筑;
按结构分:装配式框架结构(有梁或无梁)
装配式墙板结构。

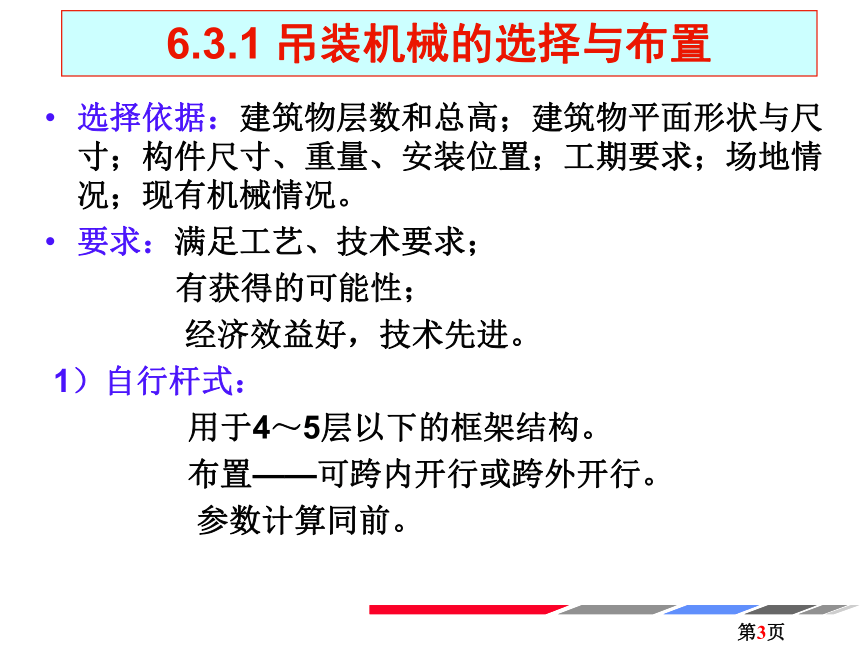

6.3.1 吊装机械的选择与布置
选择依据:建筑物层数和总高;建筑物平面形状与尺寸;构件尺寸、重量、安装位置;工期要求;场地情况;现有机械情况。
要求:满足工艺、技术要求;
有获得的可能性;
经济效益好,技术先进。
1)自行杆式:
用于4~5层以下的框架结构。
布置——可跨内开行或跨外开行。
参数计算同前。

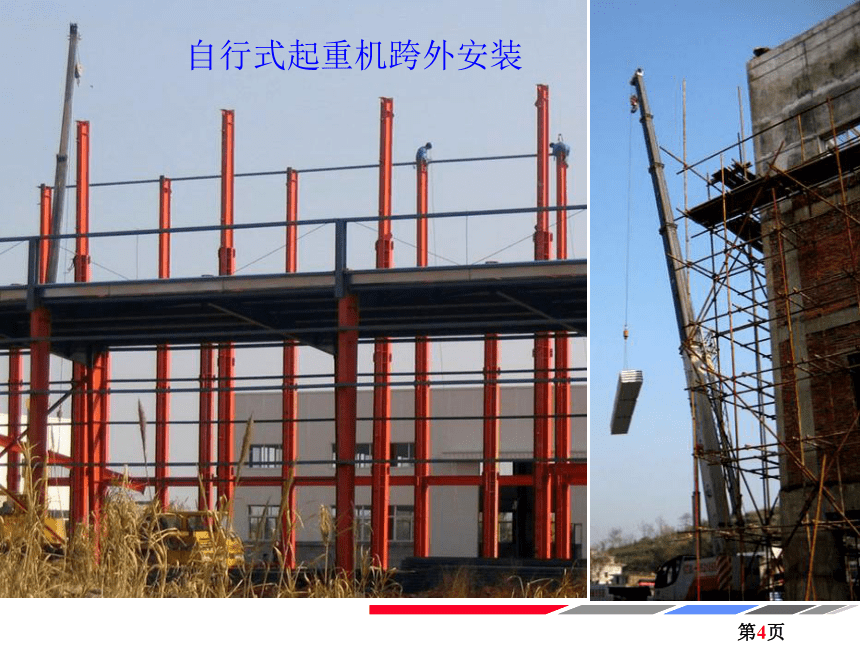

自行式起重机跨外安装

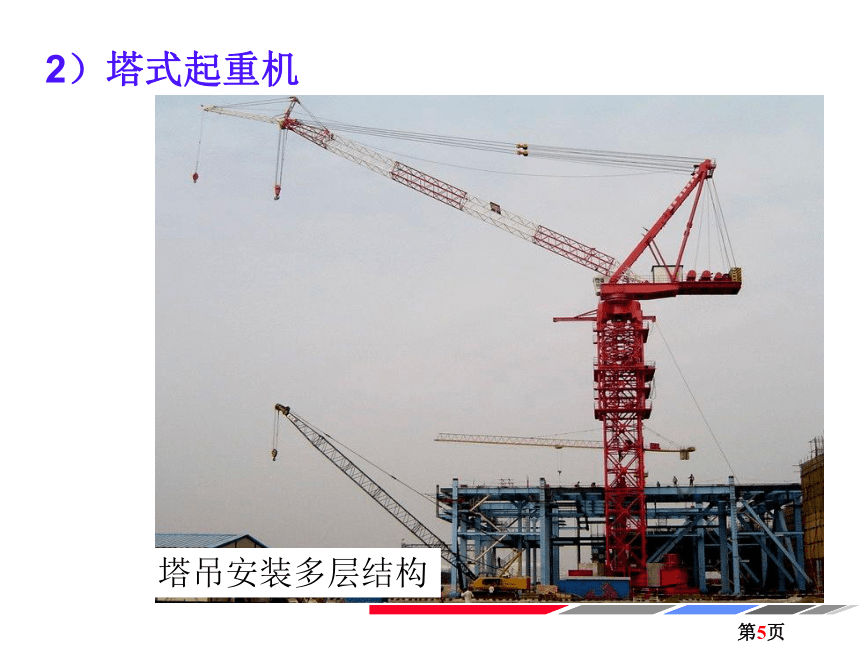

塔吊安装多层结构
2)塔式起重机

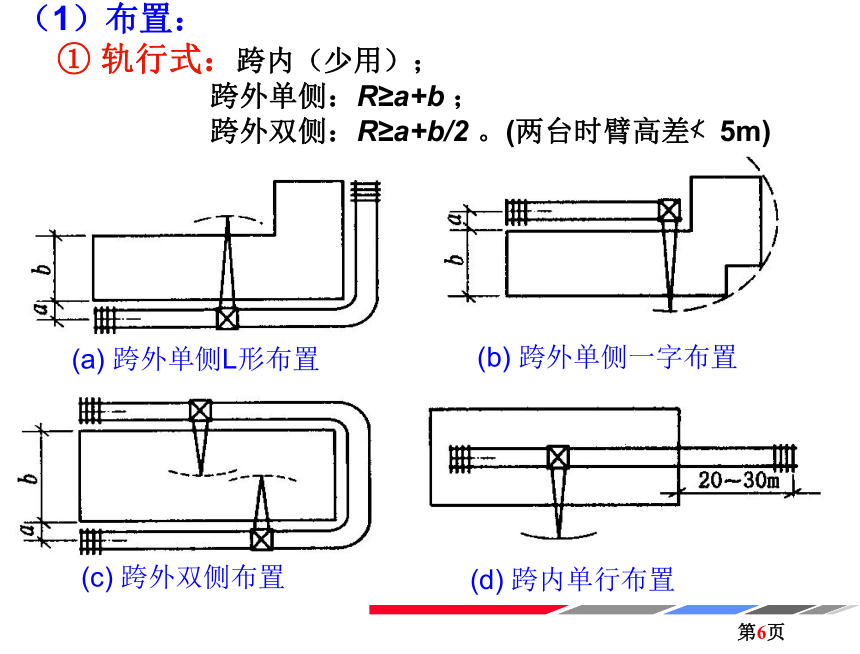

(a) 跨外单侧L形布置
(1)布置:
① 轨行式:跨内(少用);
跨外单侧:R≥a+b ;
跨外双侧:R≥a+b/2 。(两台时臂高差≮5m)
(b) 跨外单侧一字布置
(c) 跨外双侧布置
(d) 跨内单行布置

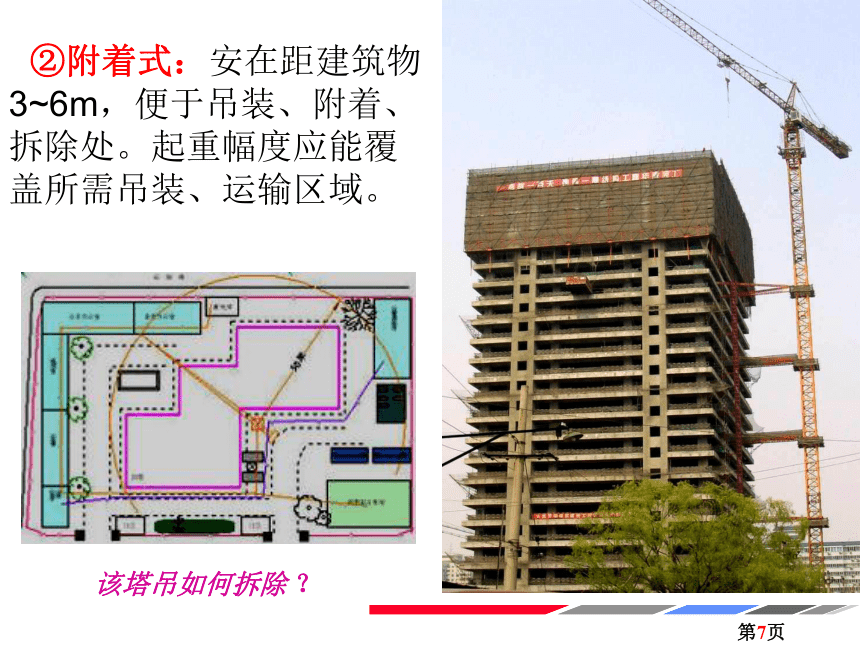

②附着式:安在距建筑物3~6m,便于吊装、附着、拆除处。起重幅度应能覆盖所需吊装、运输区域。
该塔吊如何拆除 ?
中央电视台爬塔布置
③内爬式:布置在结构承载能力强、便于吊装、升高、拆除处。起重幅度应能覆盖所需吊装、运输区域及构件存放场地。
环球金融中心爬塔安装
6.3.2 构件布置
布置位置:
跨内布置——综合吊装法;
跨外布置——分件吊装法。
布置方向——可纵向、斜向、横向。
布置原则:
重近轻远;
避免二次搬运;
减少吊运距离;
分类、分型号单独存放。
塔式起重机吊装多层厂房的构件布置图
柱堆放
梁堆放
楼板堆放
用爬塔安装框架结构的平面布置图
6.3.3 吊装方法与顺序
1. 方法:
分件吊装法——常用于塔吊的跨外开行;
综合吊装法——常用于自行式的跨内开行。
2. 构件安装顺序:
原则:
尽快使已安结构稳定(逐间封闭);
满足结构构造要求(先安标高低的梁);
施工效率高(开行路线短,少换索具、少动臂)
满足技术间歇要求(如灌浆强度等)。
1)分件吊装
分层大流水:
第一层全部柱→第一层全部梁→全部板→第二层重复
第一层1段柱→梁、板→第一层2段柱→梁、板→第一层3段柱→梁、板,第二层……
一层
二层
三层
一段
二段
三段
分层分段流水:
2)综合吊装法
构件安装顺序:
6.3.4 结构吊装
要点:
①钢筋调整到位并做好保护;
②吊装位置准确,校正后及时焊接并对称等速施焊;
③接头砼强度提高一级,防止开裂(加膨胀剂等) ;
④柱、墙接头方法——榫接、插入式、浆锚式;
⑤结构尽早形成封闭的整体,以保证稳定;
⑥柱、墙根处接头砼强度达到75%、其它部位设计无要求时≮10MPa后吊上一层。
榫式接头
浆锚式接头
插入式接头
混凝土墙、柱的接头形式
①工厂制作带保温层和饰面砖的反打墙板
②外墙板的现场存放
吊装示例1:混凝土剪力墙结构工业化住宅楼
③预制楼梯段安装
④安装外墙板
⑤外墙板支撑
⑥浇筑内墙
⑦墙板根部注浆
⑧安装叠合楼板,然后浇叠合层混凝土
安装定型钢筋桁架模板
浇筑混凝土
绑扎钢筋
对称焊接钢梁翼缘
吊装示例2:钢结构的安装
