(共16张PPT)
第8章 装 饰 装 修 工 程
抹灰工程
饰面工程
门窗与吊顶工程
涂饰与裱糊工程

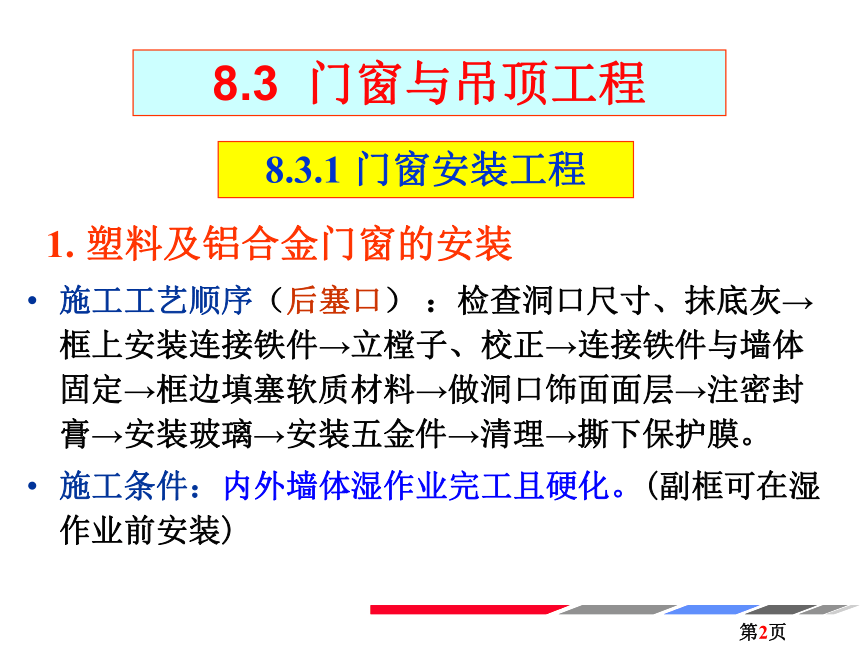

8.3 门窗与吊顶工程
1. 塑料及铝合金门窗的安装
施工工艺顺序（后塞口） ：检查洞口尺寸、抹底灰→框上安装连接铁件→立樘子、校正→连接铁件与墙体固定→框边填塞软质材料→做洞口饰面面层→注密封膏→安装玻璃→安装五金件→清理→撕下保护膜。
施工条件：内外墙体湿作业完工且硬化。(副框可在湿作业前安装)
8.3.1 门窗安装工程

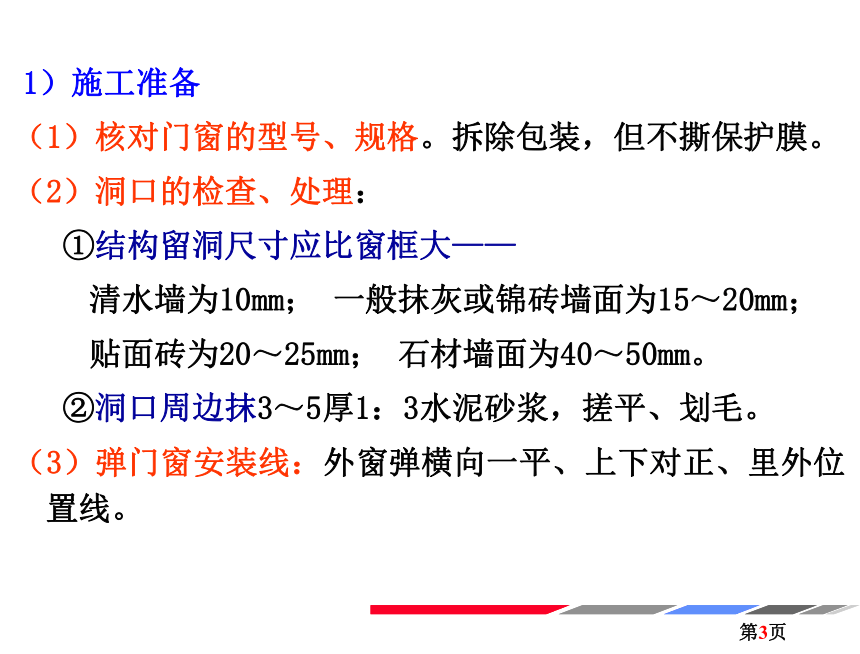

1）施工准备
（1）核对门窗的型号、规格。拆除包装，但不撕保护膜。
（2）洞口的检查、处理：
①结构留洞尺寸应比窗框大——
清水墙为10mm； 一般抹灰或锦砖墙面为15～20mm；
贴面砖为20～25mm； 石材墙面为40～50mm。
②洞口周边抹3～5厚1：3水泥砂浆，搓平、划毛。
（3）弹门窗安装线：外窗弹横向一平、上下对正、里外位置线。

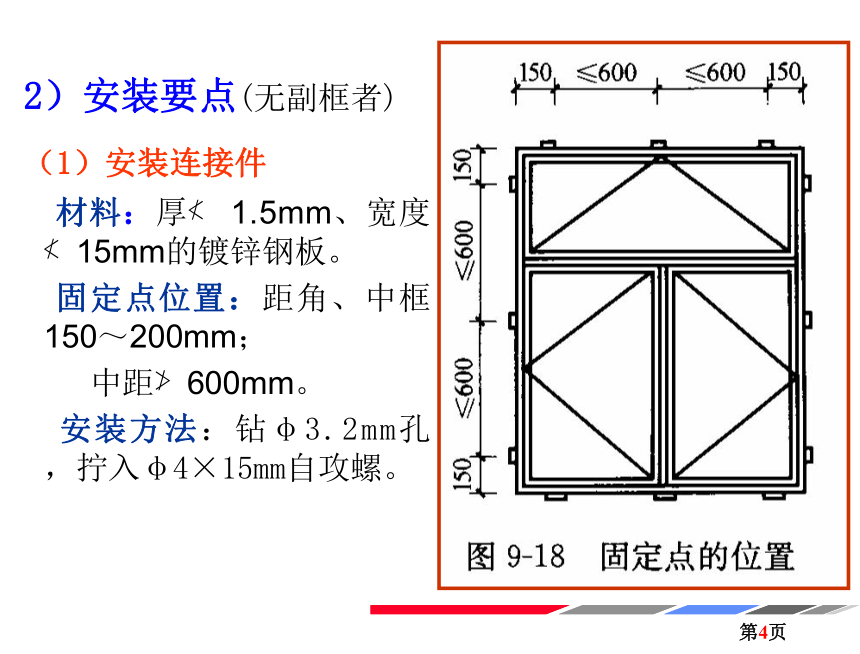

2）安装要点(无副框者)
（1）安装连接件
材料：厚≮ 1.5mm、宽度≮15mm的镀锌钢板。
固定点位置：距角、中框150～200mm；
中距≯600mm。
安装方法：钻φ3.2mm孔，拧入φ4×15mm自攻螺。

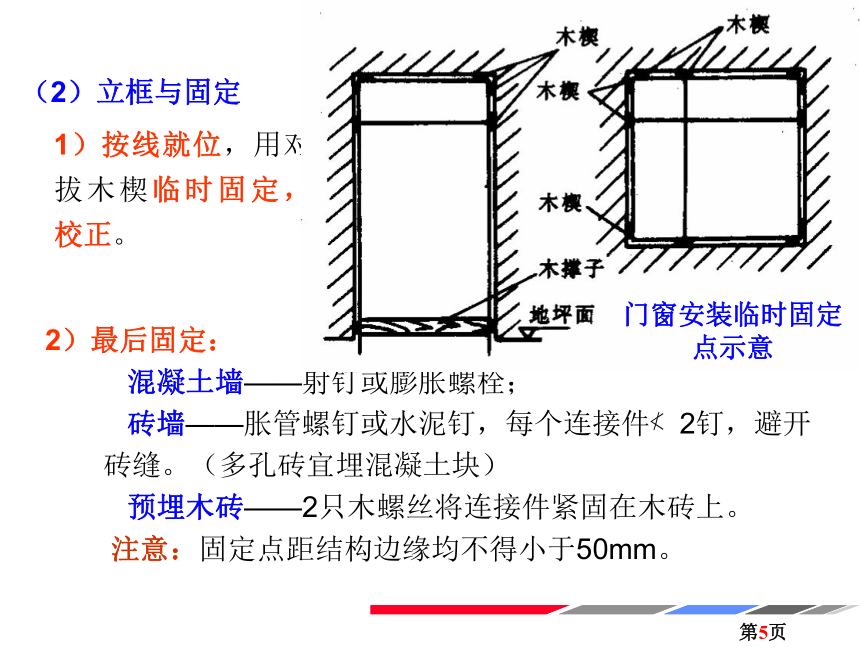

（2）立框与固定
1）按线就位，用对拔木楔临时固定，校正。
2）最后固定：
混凝土墙——射钉或膨胀螺栓；
砖墙——胀管螺钉或水泥钉，每个连接件≮2钉，避开砖缝。（多孔砖宜埋混凝土块）
预埋木砖——2只木螺丝将连接件紧固在木砖上。
注意：固定点距结构边缘均不得小于50mm。
门窗安装临时固定点示意

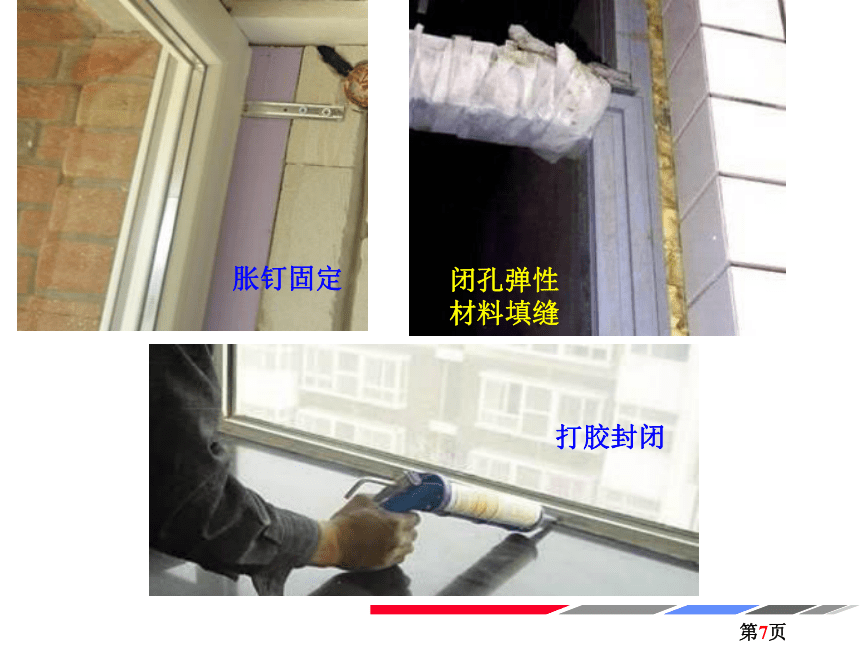

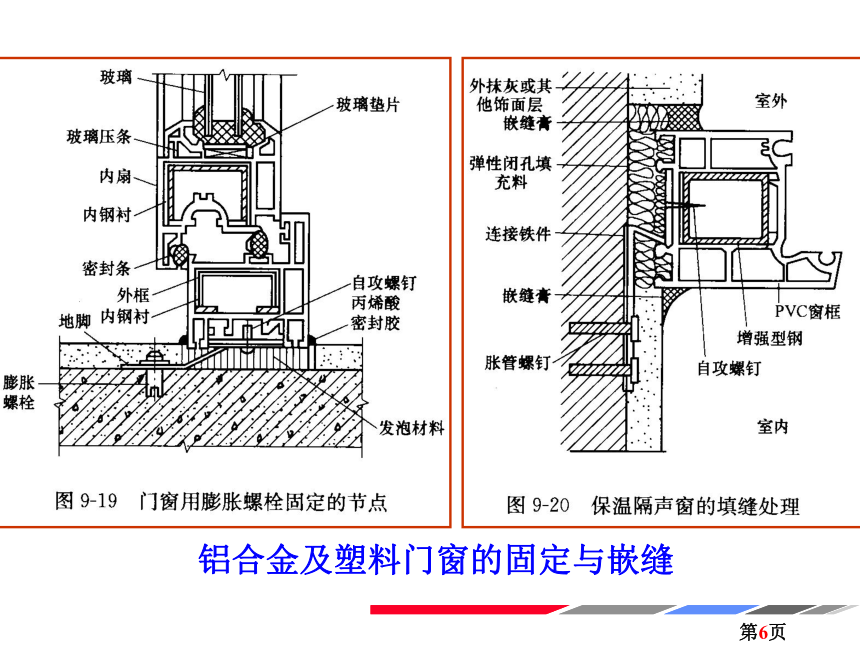

铝合金及塑料门窗的固定与嵌缝
闭孔弹性材料填缝
打胶封闭
胀钉固定
（3）填缝
洞口面层施工前，撤去木楔，填满泡沫塑料等闭孔弹性材料。
保温、隔声窗：抹灰面应含盖部分窗框，缝隙内挤入嵌缝膏。
（4）安装五金件
先在框上钻孔，再拧入自攻钉或螺丝。严禁锤击钉入。
（5 ）安装玻璃
玻璃不得与槽壁直接接触。
下部垫承重垫块（位置靠近扇的承重点）；其他部位粘定位垫块（聚氯乙烯胶）；
① 安副框
② 贴外墙砖
③ 洞口抹灰
④ 安窗框
带副框窗的施工顺序与固定方法
⑤ 待安窗扇
2. 钢质防火门的安装
1）施工工艺顺序
弹线→立框→临时固定、找正→固定门框→门框填缝→安装门扇→五金安装→检查清理。
2）施工要点
与预埋铁件或钻孔安装Φ12膨胀螺栓连接；
门框周边缝隙，用1：2水泥砂浆嵌塞牢固，应保证与墙体结成整体。
②立框固定
①框槽内填细石混凝土
③填缝水泥砂浆硬化后，安装门扇
固定点
1. 施工条件：顶棚内的通风、空调、消防、电器线路等管线及设备已安装完毕
2. 施工工艺顺序：弹线→固定吊杆→安装大龙骨→按水平标高线调整大龙骨→大龙骨底部弹线→安装中、小龙骨→固定边龙骨→安装横撑龙骨→安装罩面板。
3. 施工注意问题
（1）运、储、安过程中，做好材料保护，防止变形、污损、划痕。
（2）龙骨不得悬吊在设备、管线上。较大灯具处应做加强龙骨，重型灯具及吊扇等应单独悬挂。
（3）埋件、钢吊杆等应有防腐层；木制须防火处理。
（4）罩面板需在吊顶内的管线及设备调试及验收完成，且龙骨安装完毕并通过隐检验收后进行。
8.3.2 吊顶工程
活动式吊顶构造
铝合金条板吊顶构造
轻钢龙骨隐蔽式吊顶
格栅开敞式吊顶
吊顶类型
吊杆与主龙骨安装
次龙骨及石膏板安装
钉装石膏板
塑料条板吊顶安装
铝扣板吊顶安装
铝条板吊顶安装
石膏板吊顶龙骨安装
