(共32张PPT)

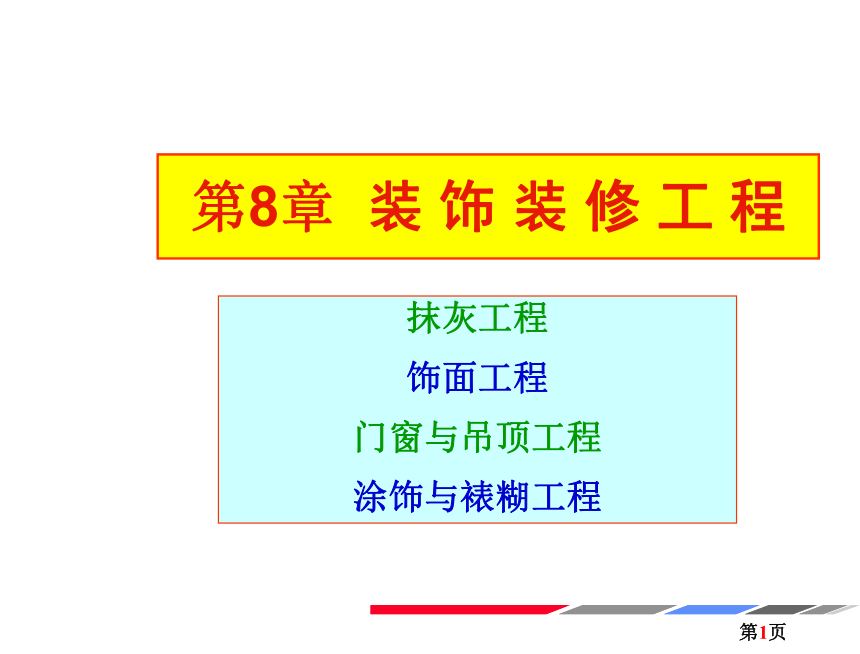

第8章 装 饰 装 修 工 程
抹灰工程
饰面工程
门窗与吊顶工程
涂饰与裱糊工程

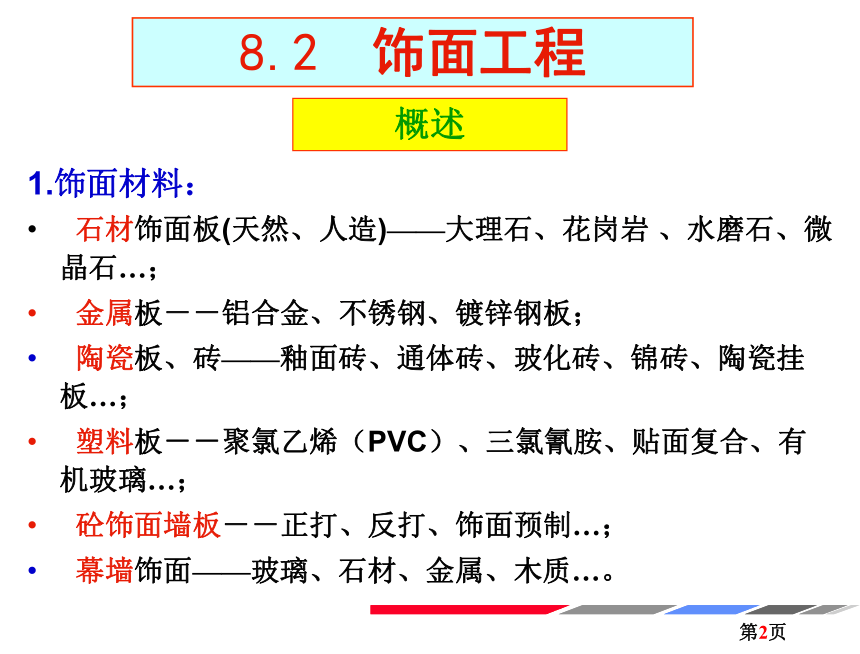

8.2 饰面工程
1.饰面材料:
石材饰面板(天然、人造)——大理石、花岗岩 、水磨石、微晶石…;
金属板--铝合金、不锈钢、镀锌钢板;
陶瓷板、砖——釉面砖、通体砖、玻化砖、锦砖、陶瓷挂板…;
塑料板--聚氯乙烯(PVC)、三氯氰胺、贴面复合、有机玻璃…;
砼饰面墙板--正打、反打、饰面预制…;
幕墙饰面——玻璃、石材、金属、木质…。
概述

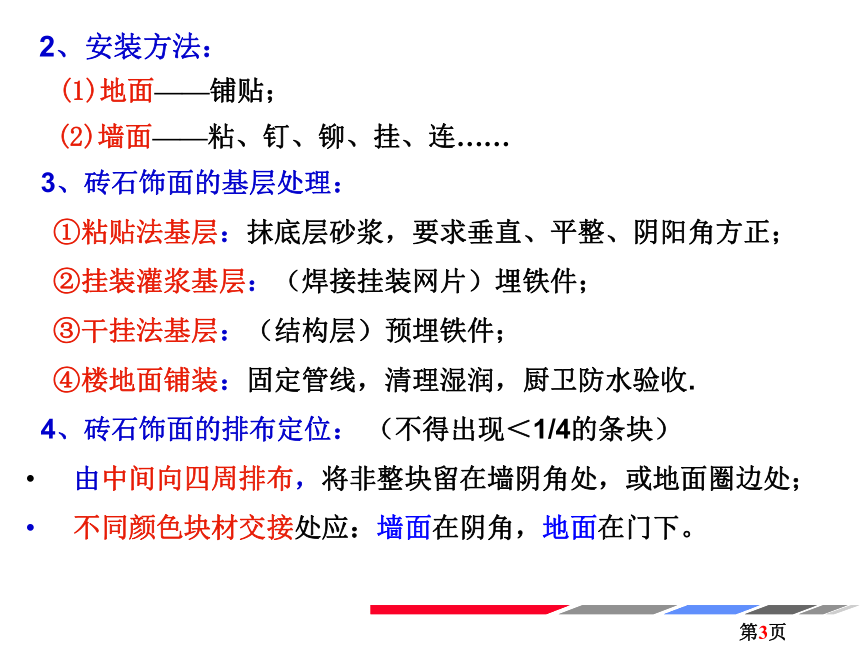

2、安装方法:
(1)地面——铺贴;
(2)墙面——粘、钉、铆、挂、连……
3、砖石饰面的基层处理:
①粘贴法基层:抹底层砂浆,要求垂直、平整、阴阳角方正;
②挂装灌浆基层:(焊接挂装网片)埋铁件;
③干挂法基层:(结构层)预埋铁件;
④楼地面铺装:固定管线,清理湿润,厨卫防水验收.
4、砖石饰面的排布定位: (不得出现<1/4的条块)
由中间向四周排布,将非整块留在墙阴角处,或地面圈边处;
不同颜色块材交接处应:墙面在阴角,地面在门下。

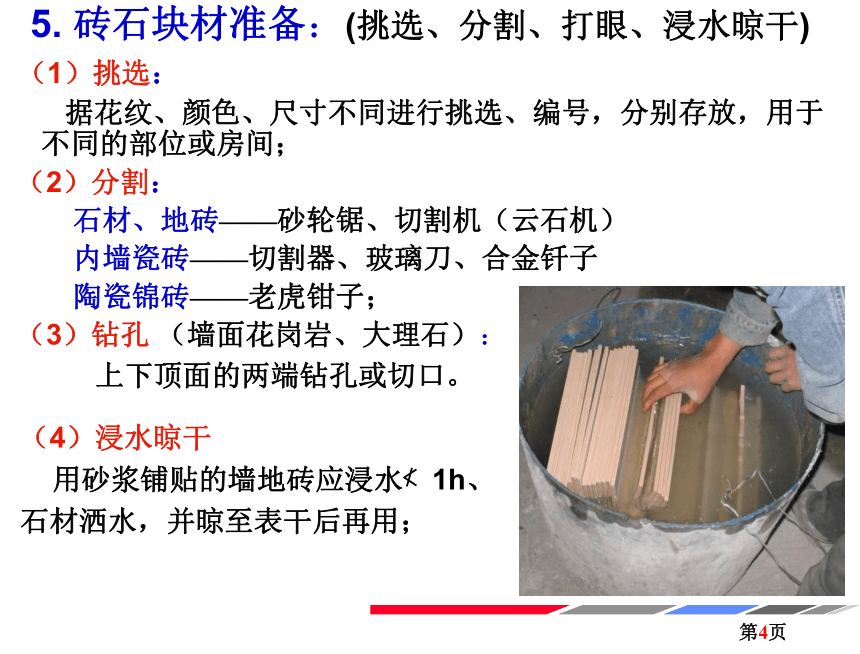

5. 砖石块材准备:(挑选、分割、打眼、浸水晾干)
(1)挑选:
据花纹、颜色、尺寸不同进行挑选、编号,分别存放,用于不同的部位或房间;
(2)分割:
石材、地砖——砂轮锯、切割机(云石机)
内墙瓷砖——切割器、玻璃刀、合金钎子
陶瓷锦砖——老虎钳子;
(3)钻孔 (墙面花岗岩、大理石):
上下顶面的两端钻孔或切口。
(4)浸水晾干
用砂浆铺贴的墙地砖应浸水≮1h、石材洒水,并晾至表干后再用;

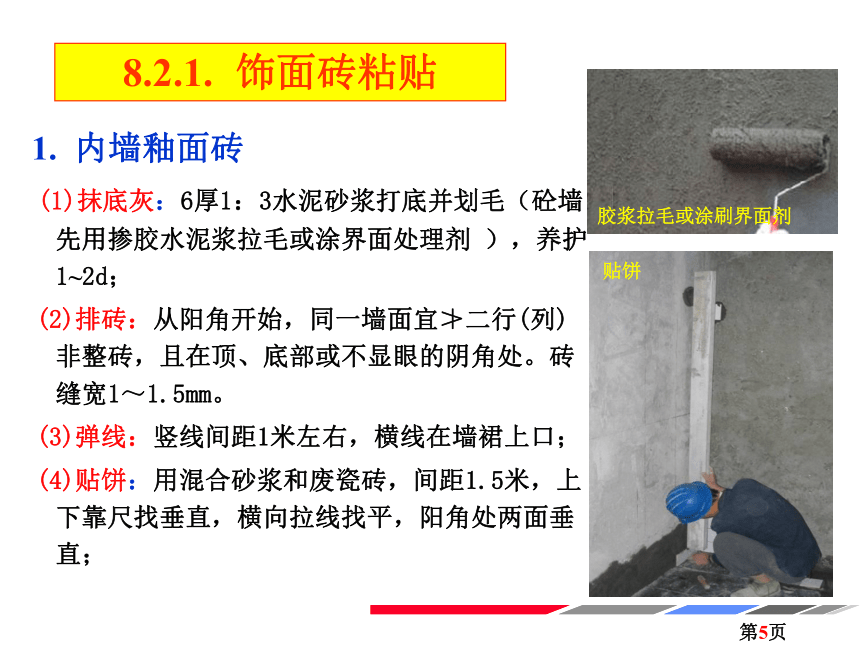

8.2.1. 饰面砖粘贴
1. 内墙釉面砖
(1)抹底灰:6厚1:3水泥砂浆打底并划毛(砼墙先用掺胶水泥浆拉毛或涂界面处理剂 ),养护1~2d;

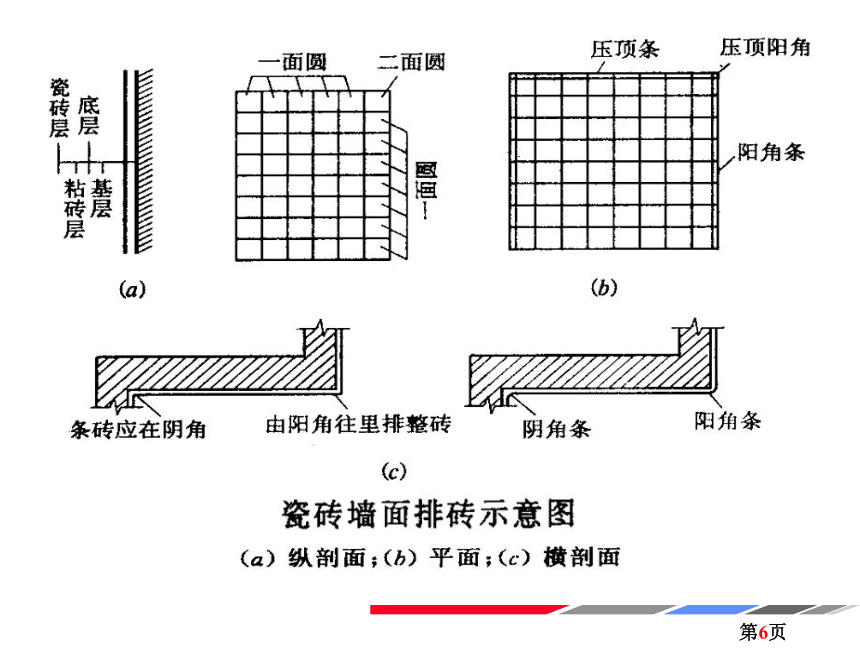

(2)排砖:从阳角开始,同一墙面宜≯二行(列)非整砖,且在顶、底部或不显眼的阴角处。砖缝宽1~1.5mm。
(3)弹线:竖线间距1米左右,横线在墙裙上口;
(4)贴饼:用混合砂浆和废瓷砖,间距1.5米,上下靠尺找垂直,横向拉线找平,阳角处两面垂直;
胶浆拉毛或涂刷界面剂
贴饼

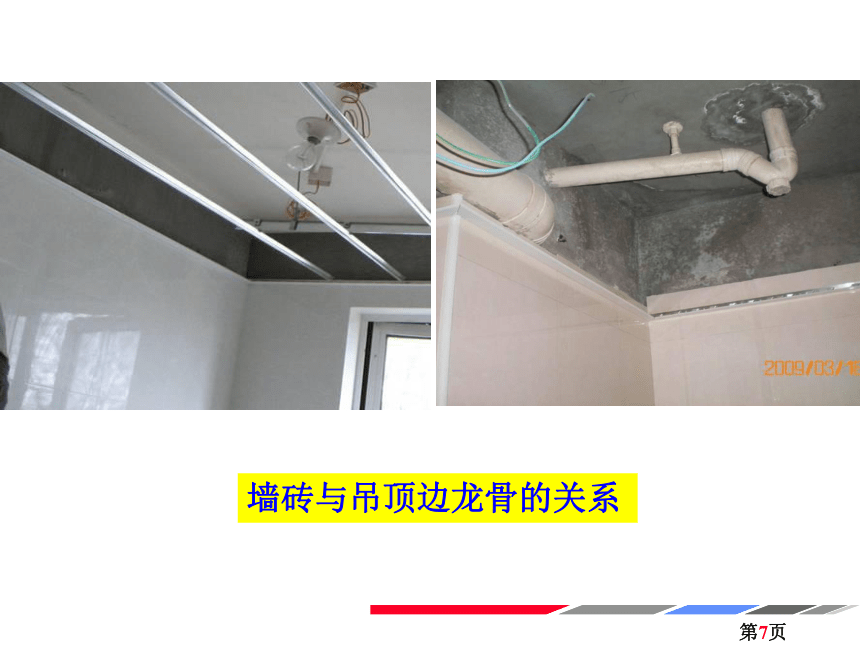

墙砖与吊顶边龙骨的关系

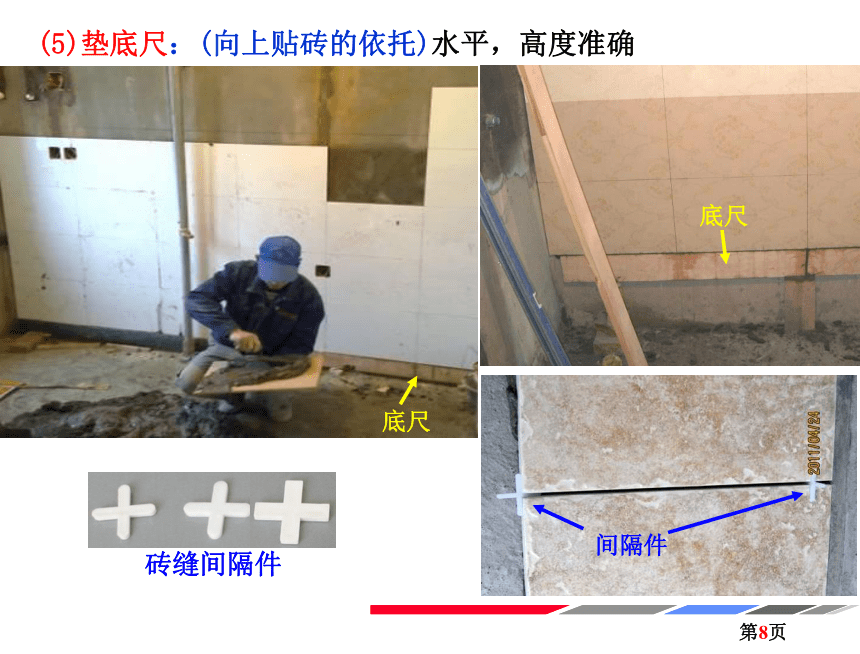

(5)垫底尺:(向上贴砖的依托)水平,高度准确
底尺
底尺
砖缝间隔件
间隔件

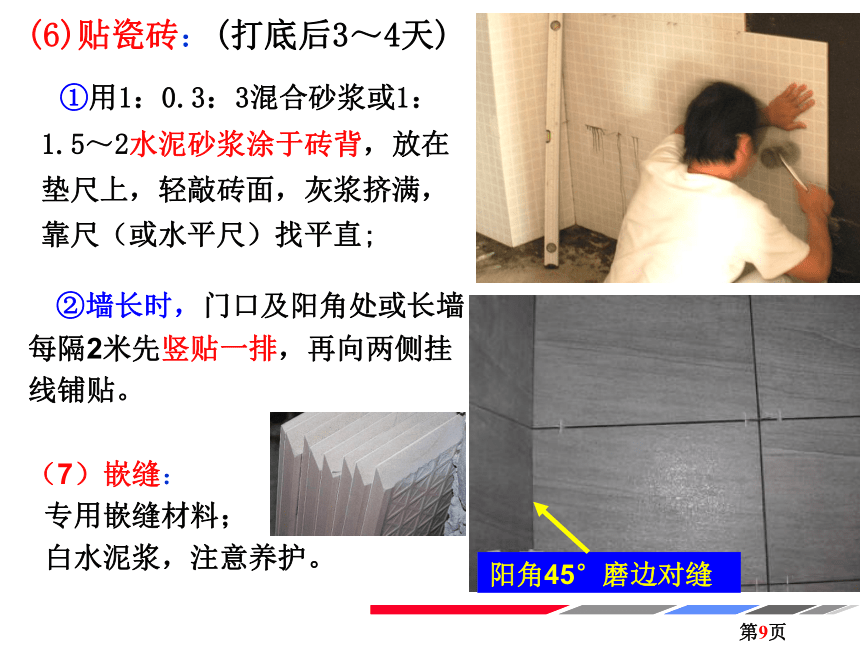

(6)贴瓷砖:(打底后3~4天)
①用1:0.3:3混合砂浆或1:1.5~2水泥砂浆涂于砖背,放在垫尺上,轻敲砖面,灰浆挤满,靠尺(或水平尺)找平直;
阳角45°磨边对缝
②墙长时,门口及阳角处或长墙每隔2米先竖贴一排,再向两侧挂线铺贴。
(7)嵌缝:
专用嵌缝材料;
白水泥浆,注意养护。

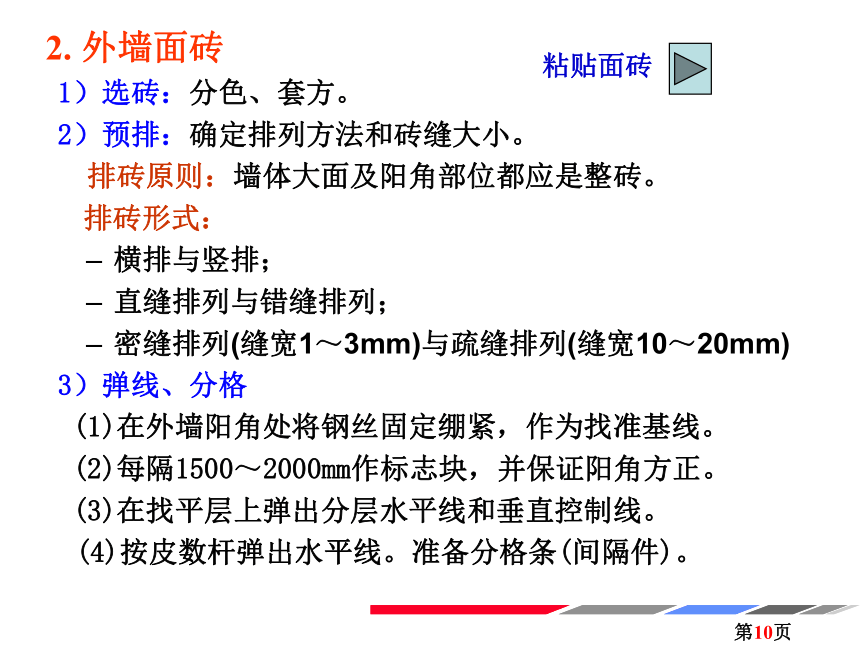

1)选砖:分色、套方。
2)预排:确定排列方法和砖缝大小。
排砖原则:墙体大面及阳角部位都应是整砖。
排砖形式:
横排与竖排;
直缝排列与错缝排列;
密缝排列(缝宽1~3mm)与疏缝排列(缝宽10~20mm)
3)弹线、分格
(1)在外墙阳角处将钢丝固定绷紧,作为找准基线。
(2)每隔1500~2000mm作标志块,并保证阳角方正。
(3)在找平层上弹出分层水平线和垂直控制线。
(4)按皮数杆弹出水平线。准备分格条(间隔件)。
2. 外墙面砖
粘贴面砖

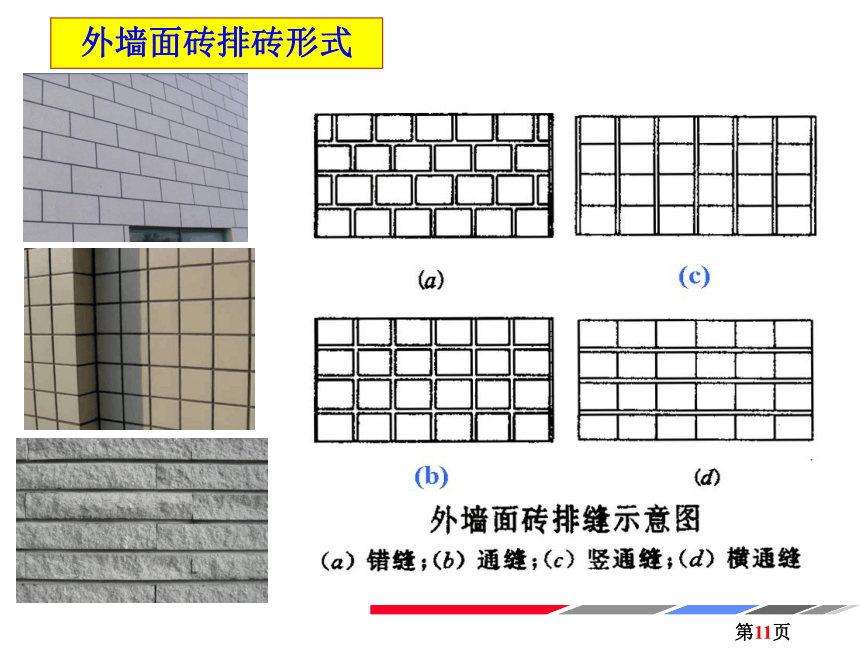

外墙面砖排砖形式

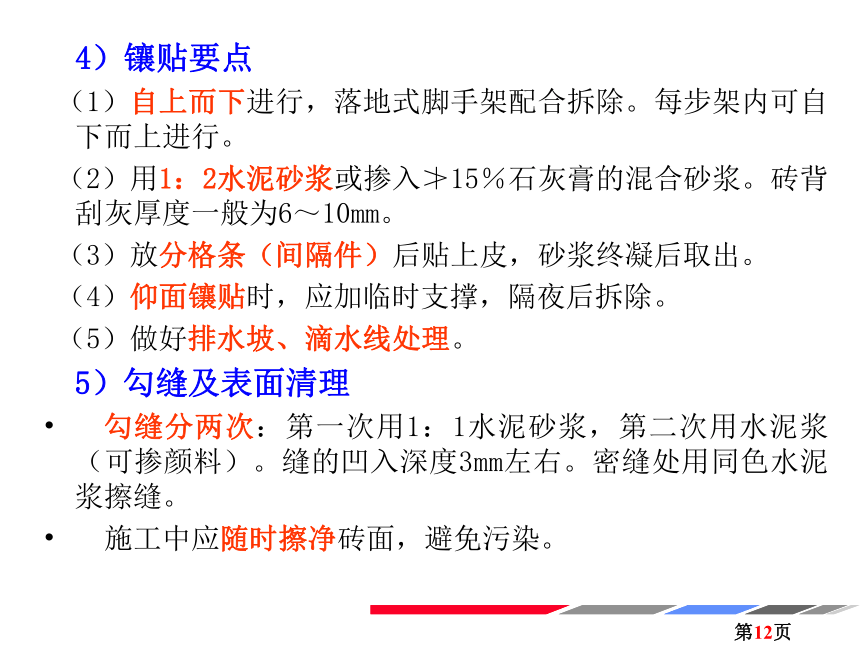

4)镶贴要点
(1)自上而下进行,落地式脚手架配合拆除。每步架内可自下而上进行。
(2)用1:2水泥砂浆或掺入≯15%石灰膏的混合砂浆。砖背刮灰厚度一般为6~10mm。
(3)放分格条(间隔件)后贴上皮,砂浆终凝后取出。
(4)仰面镶贴时,应加临时支撑,隔夜后拆除。
(5)做好排水坡、滴水线处理。
5)勾缝及表面清理
勾缝分两次:第一次用1:1水泥砂浆,第二次用水泥浆(可掺颜料)。缝的凹入深度3mm左右。密缝处用同色水泥浆擦缝。
施工中应随时擦净砖面,避免污染。
窗台及腰线处面砖的构造关系
较大石材(≥400mm):
湿作业法(也称湿挂法、挂装灌浆法),
干挂法(用不锈钢件或镀锌件);
较小石材:粘贴,〔用水泥浆、聚合物水泥砂浆或胶粘剂(903等)〕。施工工艺基本同釉面砖。
8.2.2 墙面石材安装
1. 湿作业法(亦称湿挂法或挂装灌浆法)
(1)先在结构表面固定φ6筋骨架(与埋件、或膨胀螺栓、或顶模箍筋焊接);
(2)拉线、垫底尺,从阳角处或中间开始绑扎安装板块,离墙20mm;
(3)找垂直后,四周用石膏临时固定(较大者加支撑)
(4)用纸或石膏堵侧、底缝,板后灌1:2.5水泥砂浆,每层200~300mm高,灌浆接缝留在板顶下50~100mm处(白色石材用白水泥)
(5)次日,剔掉石膏块,清理后安第二行。
工艺与构造
堵缝,灌水泥砂浆
石膏临时固定
石材就位、与钢筋网绑扎、楔紧
固定钢筋网
垫底尺
Φ5不锈钢销钉
不锈钢连接板
嵌缝处理
不锈钢斜脚直角钩
不锈钢挂板
2.干挂法
石材干挂
下石板材
上石板材
填环
氧胶
节点详图
泡沫塑料条
耐候硅酮密封胶
8
嵌缝处理
10
可三向调节的干挂件
干挂法的工艺流程:
墙面修整→刷防水涂料→弹线→墙面打孔→固定连接件→安装板块→调整固定→…… →顶部板安装→嵌缝→清理。
a)锚固销挂件(用于≤7度设防)
锚固销
b)锚固板挂件(用于开槽石材)
锚固板
直接干挂
直接干挂法—安装挂件
直接干挂法—安装石材
幕墙组成:骨架结构+幕墙构件
种类:
玻璃幕墙—框支(明,隐,半隐)、点支承、全玻
金属幕墙
石材幕墙
木质幕墙
组合式幕墙
骨架隐蔽
安装工艺流程(有框者):
放线→框架立柱安装→框架横梁安装→幕墙构件安装→嵌缝及节点处理。
8.2.3 建筑幕墙安装
幕墙组成示意图
1-幕墙构件;2-横梁;3-立柱;4-立柱活动接头(芯柱);5-主体结构;6-立柱悬挂点
1
2
3
4
4
6
6
5
3
2
1
中空玻璃构造示意
内侧玻璃
外侧玻璃
镀膜层
干燥空气
小孔
干燥剂
第一次密封胶
第二次密封胶
铝框
外侧
(1)框式玻璃幕墙的构造与安装
安装幕墙骨架
转接件与埋件焊接
立柱活动接头(芯柱)
① 安装立柱(竖龙骨)
②安装横梁(横龙骨)
③安装幕墙构件
(2)单元组合式幕墙安装(中石化)
(3)石材幕墙安装(间接干挂法)
①骨架安装
间接干挂
②保温层安装
保温层挂插件
挤塑板保温层
③石材安装
