机械制图的基本知识及基本技能
§1 国家标准《机械制图》
的部分规定

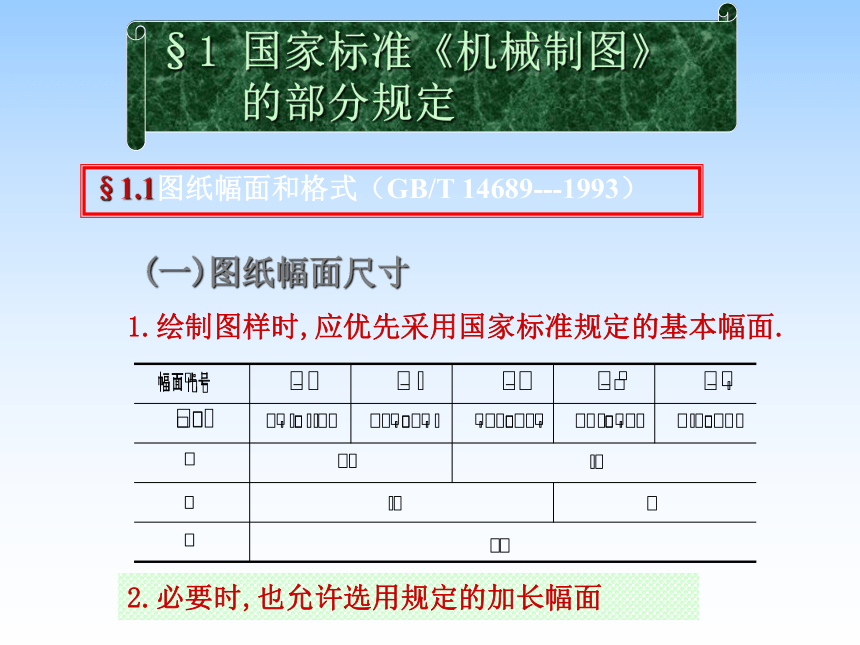

(一)图纸幅面尺寸
1.绘制图样时,应优先采用国家标准规定的基本幅面.
2.必要时,也允许选用规定的加长幅面
§1.1图纸幅面和格式（GB/T 14689---1993）

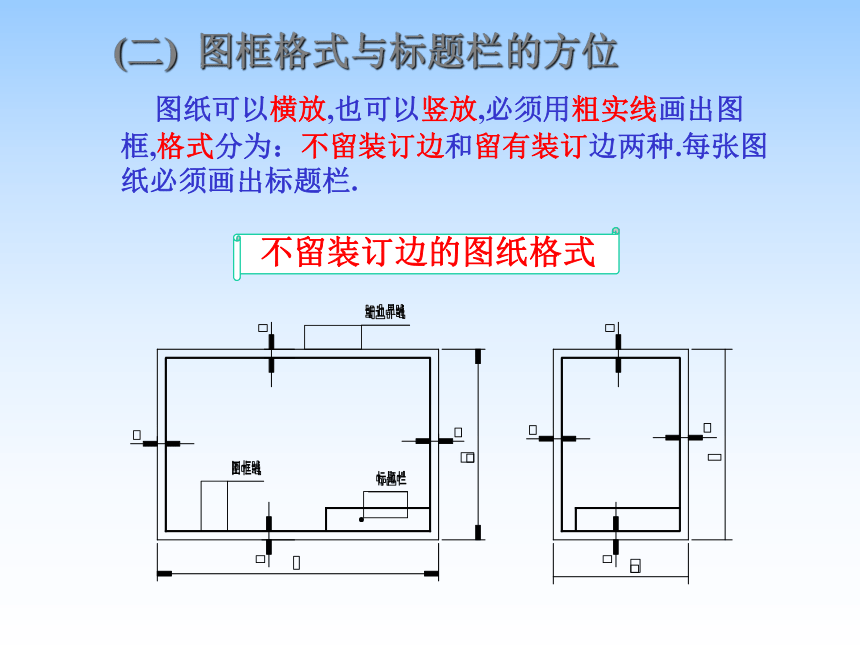

(二) 图框格式与标题栏的方位
图纸可以横放,也可以竖放,必须用粗实线画出图框,格式分为：不留装订边和留有装订边两种.每张图纸必须画出标题栏.
不留装订边的图纸格式
留装订边的图纸,其格式如下图所示.

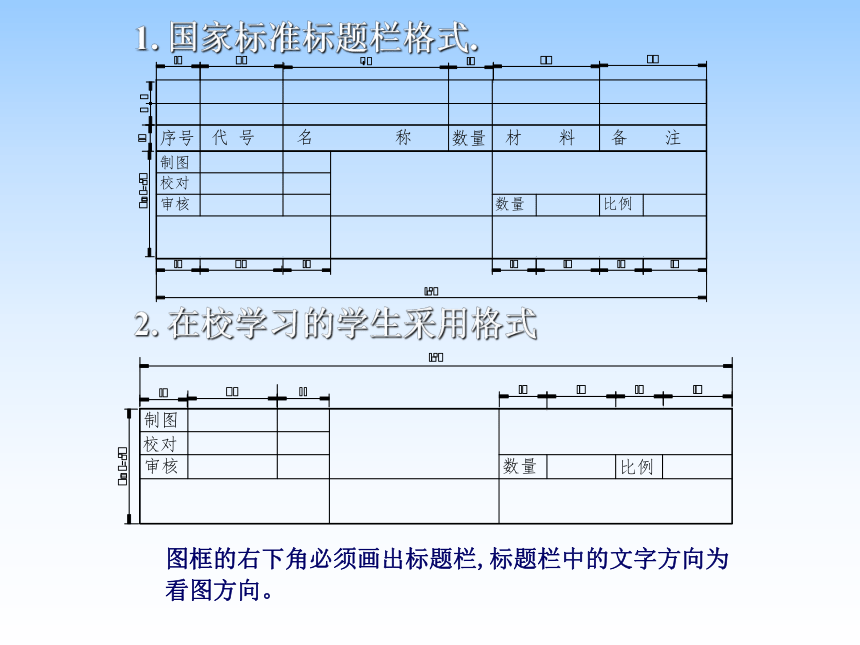

1. 国家标准标题栏格式.
制图
校对
审核
数量
比例
2. 在校学习的学生采用格式
图框的右下角必须画出标题栏,标题栏中的文字方向为
看图方向。
序号
代 号
名 称
数量
材 料
备 注
制图
校对
审核
数量
比例

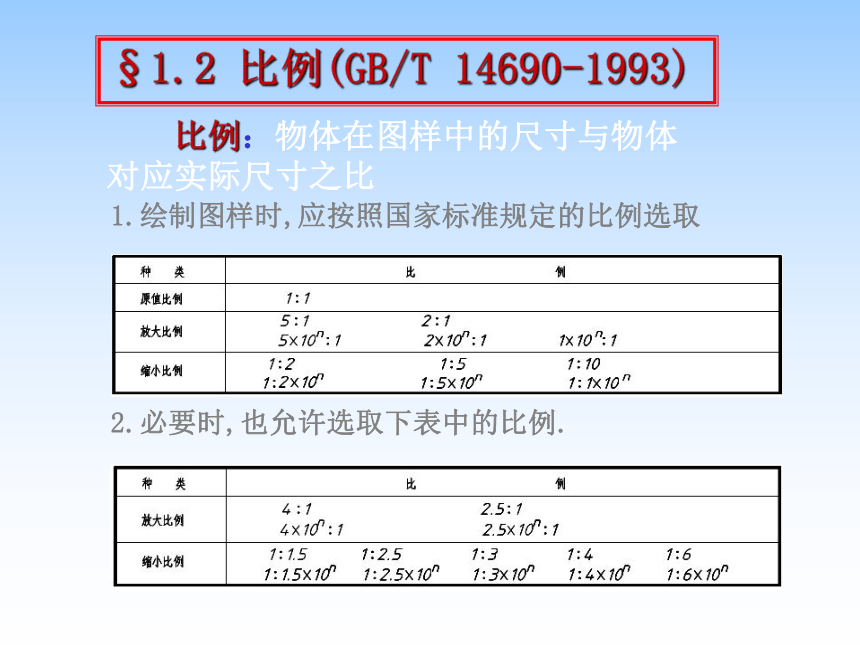

§1.2 比例(GB/T 14690-1993)
比例：物体在图样中的尺寸与物体对应实际尺寸之比
1.绘制图样时,应按照国家标准规定的比例选取
2.必要时,也允许选取下表中的比例.

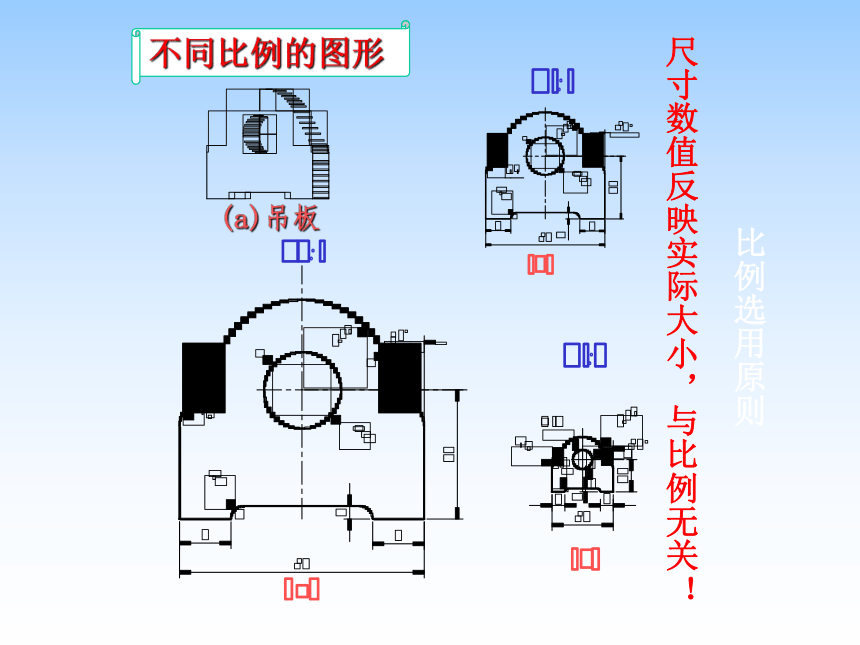

不同比例的图形
(a)吊板
尺寸数值反映实际大小，与比例无关！

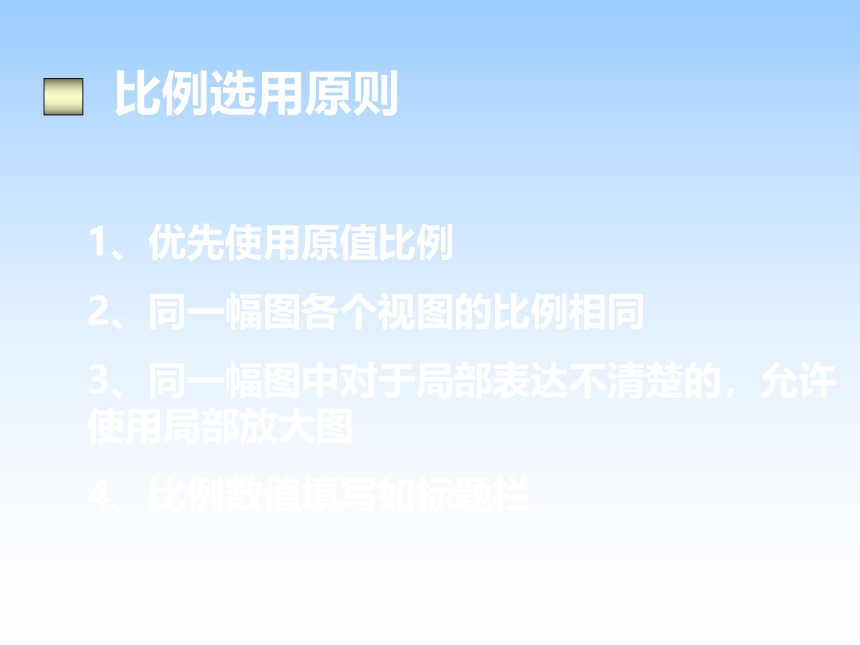

比例选用原则
比例选用原则
1、优先使用原值比例
2、同一幅图各个视图的比例相同

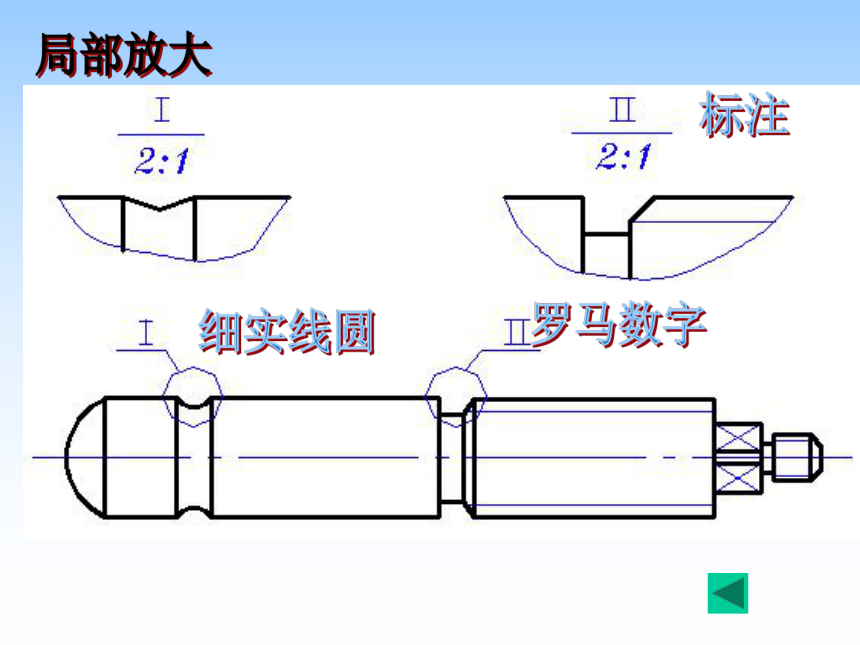

3、同一幅图中对于局部表达不清楚的，允许 使用局部放大图
4、比例数值填写如标题栏

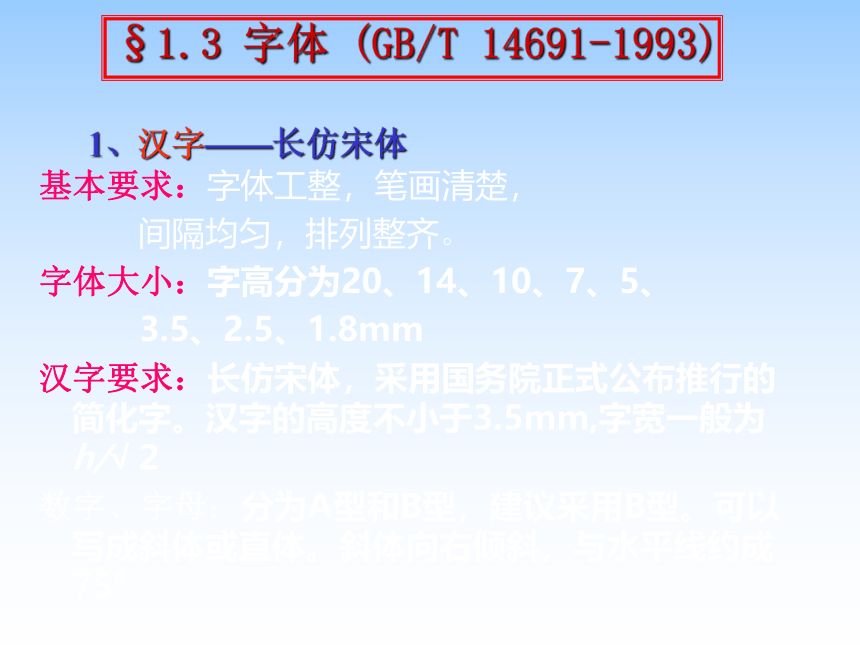

§1.3 字体 (GB/T 14691-1993)
1、汉字——长仿宋体
基本要求：字体工整，笔画清楚，
间隔均匀，排列整齐。
字体大小：字高分为20、14、10、7、5、
3.5、2.5、1.8mm
汉字要求：长仿宋体，采用国务院正式公布推行的 简化字。汉字的高度不小于3.5mm,字宽一般为h/√２
数字、字母：分为A型和B型，建议采用B型。可以写成斜体或直体。斜体向右倾斜，与水平线约成75°。
2.数字和字母 (均采用斜体字)
§1.4 图线 (GB/T 17450-1998)
(一)图线型式及应用
各种图线的名称、型式、代号及在图上的一般应用见下表所示.
图线线宽分粗、细两种，比例为 2:1
粗线的线宽 d = 0.25、0.35、0.5、0.7、1、1.4、2mm
图线在图形上的应用
Ａ２
(二)图线画法
(a)虚线和点划线的规格
(c)圆的中心线画法
(b)虚线、点划线等相交处画法
基本规则
毫米为所标尺寸的默认单位；
以所标尺寸数值为机件实际大小
所标尺寸应为机件最后完工尺寸；
机件的每一尺寸，只在反映该结构最清晰的图形上标注一次。
§1.5 尺寸标注的基本方法
(GB/T15754-1995)
尺寸标注中常用符号和缩写词
名 称
符 号 或
缩 写 词
名 称
符 号 或
缩 写 词
直 径

半 径
R
圆球直径

S
圆球半径
SR
厚 度
t
45°倒角
C
均 布
EQS
正方形
深 度
沉孔或锪平
埋头孔
尺寸的组成
尺寸线
尺寸数字
尺寸线终端
尺寸界线
尺寸线终端
当采用箭头时，在位置不够的情况下，允许用圆点或斜线代表箭头。
≈4~6d
d
d=图中尺寸箭头大端直径
尺寸界线：细实线画出，可由图形的轮廓线、轴线或对称中心线引出，也可利用轮廓线、轴线或对称中心线作尺寸界线。
尺寸界线
尺寸界线：一般应与尺寸线垂直，必要时允许倾斜。
25
10
5
12
线性尺寸
尺 寸 线
细实线;
平行于所注线段;
不能用其它线代替或与其重合；
25
10
5
12
线性尺寸
20
20
20
20
20
20
20
86
注意尺寸数字注写方法！
注在尺寸线上方
字头朝上
20
86
30°
注在尺寸线左方
字头朝左
尺 寸 数 字
10
中心线断开
尺寸数字不可被任何图线所通过，否则必须将该图线断开。
标注直径时，应在尺寸数字前加注符号“ ”，标注半径时，应加注符号“R”;
当若圆弧大于180°时，应标注直径及符号，圆弧小于或等于180°时，应标注半径及符号。
圆的直径和圆弧半径的尺寸线终端应画成箭头。
球的直径、半径
S φ10
S R30
在 φ、R 前面加 “ S ”
如圆或圆弧内无足够位置画箭头或注写尺寸数字时，可按下图处理 ：
Φ1０
Φ1０
10
10
５
５
R５
R５
R５
R５
尺寸注法示例
半径尺寸必须注在投影反映圆弧处，且尺寸线应通过圆心。
正确
错误
R16
R16
当圆弧半径过大或在图纸范围内无法注出
圆心位置时的标注方法。
R80
SR85
角度尺寸
角度数字水平写，注写在尺寸
线的中断处。必要时可按图示标注。
尺寸线为圆弧，
其圆心为该角的顶点；
尺寸界线沿径向引出；
45 °
30 °
15 °
90°
均匀分布的孔的标注
5× 8

10
20
4×20=80
100
⑴ 沿直线均匀分布
8× 6

8× 6

EQS
15°
⑵ 沿圆周均匀分布
当图中孔的定位与分布已明确时，可省略EQS。
⒍ 断面为正方形结构的标注
18×18
16
16×16
18
t2
⒎ 均匀厚度板状零件的标注
不必另画视图表示厚度
§2 绘图工具及仪器的使用
铅笔
其硬度为B-H依次增大，通常打底稿时选用HB-H，写字时选用HB，加深时选用HB-B，圆弧加深时可选用B。
削铅笔时应从无标记端开始，以便识别铅芯硬度，笔尖削成圆锥形或鸭嘴形，铅芯露出长度一般以7毫米左右。
§2.1 绘图工具
图板（矩形）：图纸用胶带纸固定其上，左侧面为引导丁字尺移动的导边。导边须保持平直，导边选定后不可变。
丁字尺：主要用于画水平线和作三角板移动的导边。使用时，尺头必须紧靠图板的导边（左侧边）。画水平线时铅笔沿尺身的工作边自左向右移动，同时铅笔与前进方向成75°斜角。
三角板
三角板和丁字尺配合，画和水平线成15°倍角的倾斜线和垂直线，及它们的平行线；两块三角板配合使用时，可绘制其他角度的垂直线或平行线。
分规
分规 ：用以截取或等分线段。
§2.2 绘图仪器
圆规
圆规：是画圆或圆弧的仪器。
§3 几何作图
正六边形
§3.1 正多边形的画法
斜度：倾斜程度
4
1
1:4
§3.2 斜度、锥度的画法
1
3
1:3
锥 度
§4 平面图形的绘制
§4.1 平面图形线段连接
1 用已知半径R连接两相交直线
已知两直线和半径R
圆心轨迹：
垂足
圆弧连接两相交直线
L1
L2
L1
L2
已知两圆弧的圆心和半径R1、R2
以及连接圆弧的半径R
2.用已知半径为R的圆弧连接两已知圆
弧
圆心轨迹----定圆心
外切
垂足----定切点
内切
定圆心
定切点
R
定圆心
定切点
圆弧连接一直线和一圆弧
R
3.用已知半径为R的圆弧
连接一直线和一圆弧
已知直线、圆弧的圆心01、半径R1、连接圆弧半径R
§4.2 平面图形的分析
1.平面图形的尺寸分析
定形尺寸
确定平面图形形状的尺寸
定位尺寸
确定封闭线框或各线段之间相对位置的尺寸
尺寸基准
标注尺寸的起点
例 1. 平面图形的分析——基准分析与尺寸分析
基准——
X向：红线 Y向：绿点画线
定形尺寸
定位尺寸
已知线段：定形尺寸和定位尺寸都齐全的线段
中间线段：只有定形尺寸但定位尺寸不全的线段
连接线端：只有定形尺寸而无定位尺寸的线段
已知线段——先画
3.平面图形的绘制——线段分析与绘制
中间线段——后画
内
切
连接线段——最后画
外切
光滑加粗
150
例 2.平面图形的尺寸、线段、绘制分析
已知线段
中间线段
连接线段
定形尺寸和
定位尺寸都
齐全的线段
只有定形尺寸而无定位尺寸的线段
有定形尺寸
但定位尺寸
不全的线段
150
平面图形的
作图举例
画基准线、定位线
150
画已知线段
画基准线、
定位线
150
画中间线段
画已知线段
画基准线、
定位线
画中间线段
画连接线段
画已知线段
画基准线、
定位线
150
150
平面图形的作图
画基准线、定位线
画已知线段
画中间线段
画连接线段
150
平面图形的尺寸标注
4.平面图形的尺寸标注
平面图形的尺寸标注
找基准线
标定形、定位
分析线段：已知、中间、连接
检查
不留装订边的图纸格式
返 回

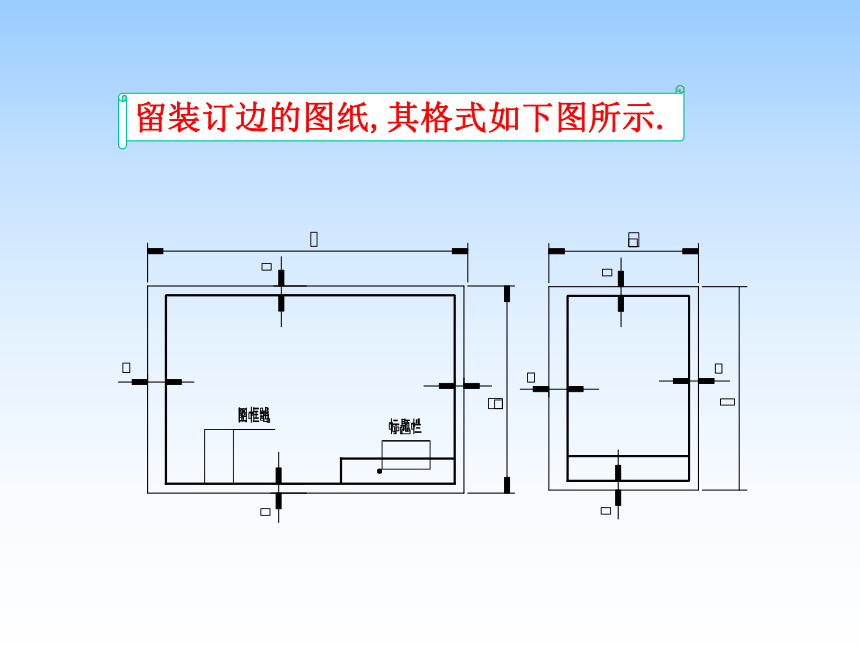

留装订边的图纸,其格式如下图所示.
返 回
