(共63张PPT)
机械制图的基本知识和技能

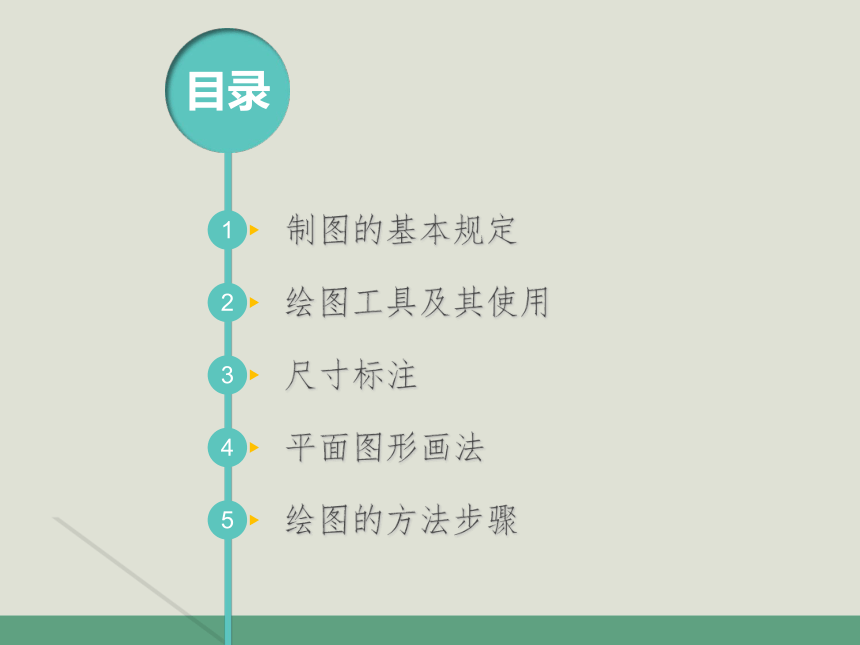

目录
1
制图的基本规定
2
绘图工具及其使用
3
尺寸标注
4
平面图形画法
5
绘图的方法步骤

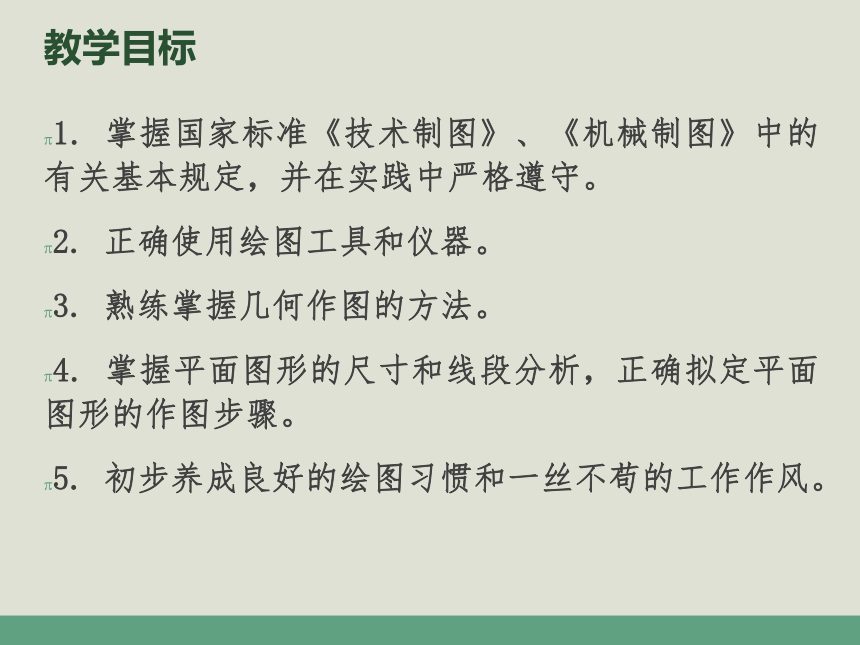

教学目标
1. 掌握国家标准《技术制图》、《机械制图》中的有关基本规定，并在实践中严格遵守。
2. 正确使用绘图工具和仪器。
3. 熟练掌握几何作图的方法。
4. 掌握平面图形的尺寸和线段分析，正确拟定平面图形的作图步骤。
5. 初步养成良好的绘图习惯和一丝不苟的工作作风。

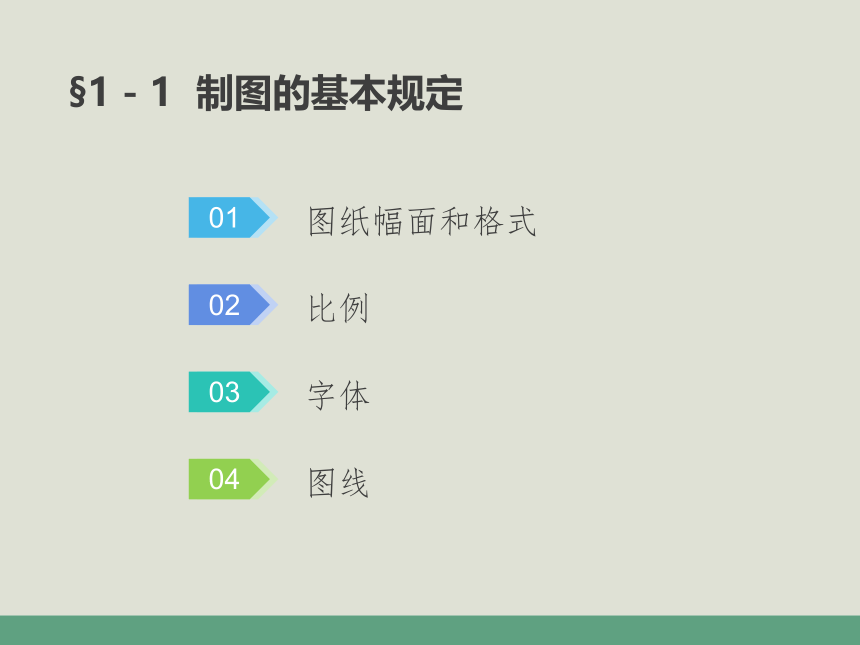

§1－1 制图的基本规定
01
图纸幅面和格式
02
比例
03
字体
04
图线

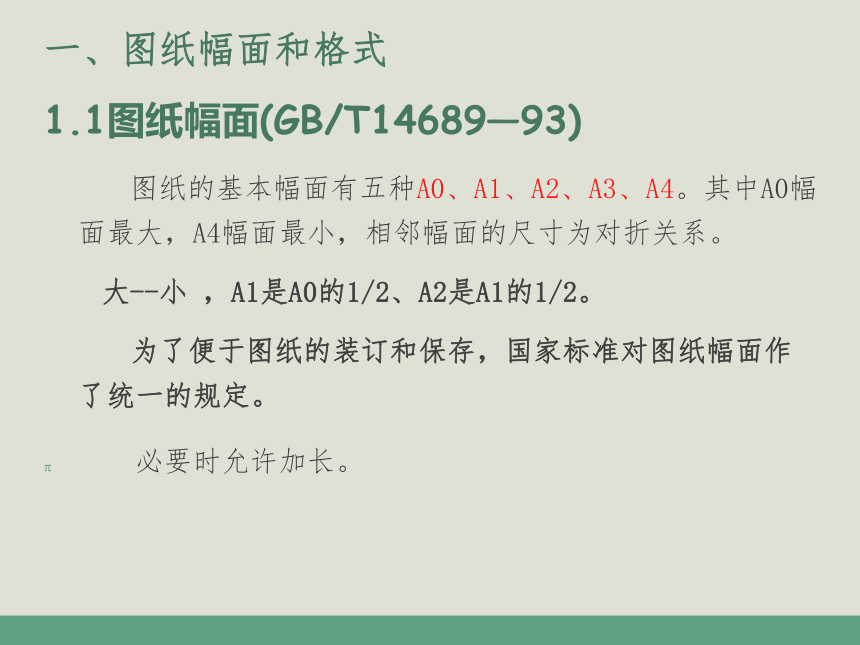

一、图纸幅面和格式
图纸的基本幅面有五种A0、A1、A2、A3、A4。其中A0幅面最大，A4幅面最小，相邻幅面的尺寸为对折关系。
大--小 ，A1是A0的1/2、A2是A1的1/2。
为了便于图纸的装订和保存，国家标准对图纸幅面作了统一的规定。
必要时允许加长。
1.1图纸幅面(GB/T14689—93)
各种基本幅面尺寸关系

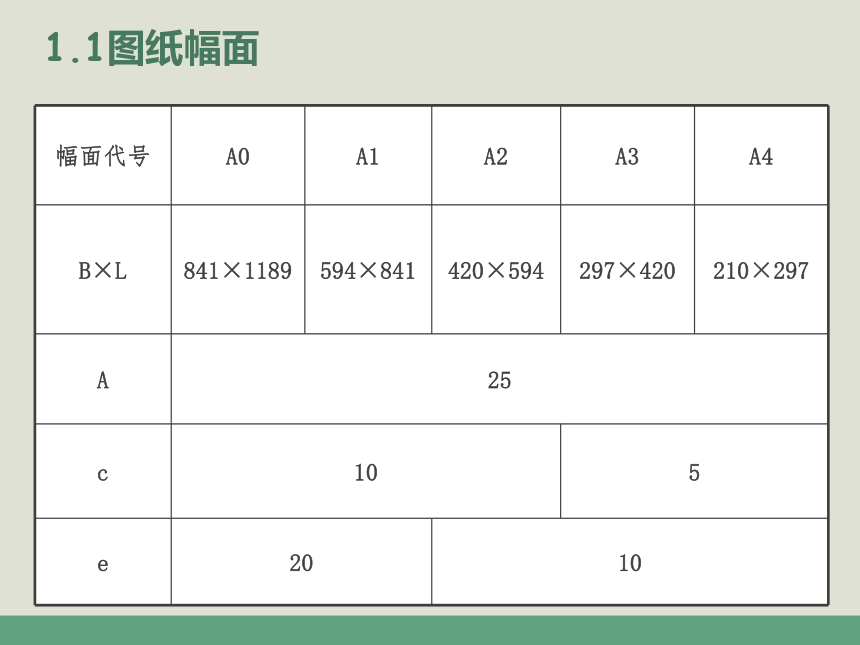

1.1图纸幅面
1.1图纸幅面
幅面代号 A0 A1 A2 A3 A4
B×L 841×1189 594×841 420×594 297×420 210×297
A 25
c 10 5
e 20 10
1.2 图纸格式

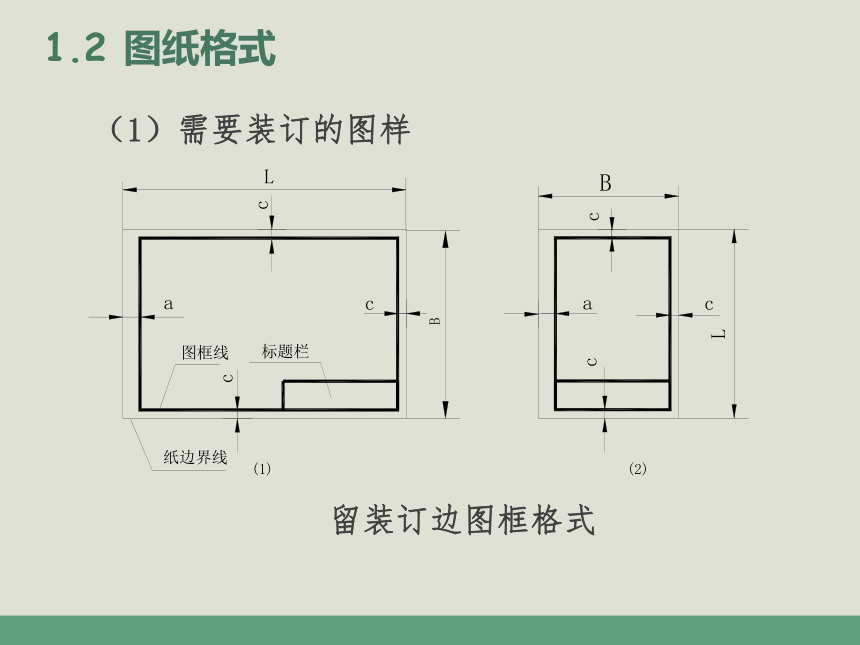

（1）需要装订的图样
留装订边图框格式
1.2 图纸格式

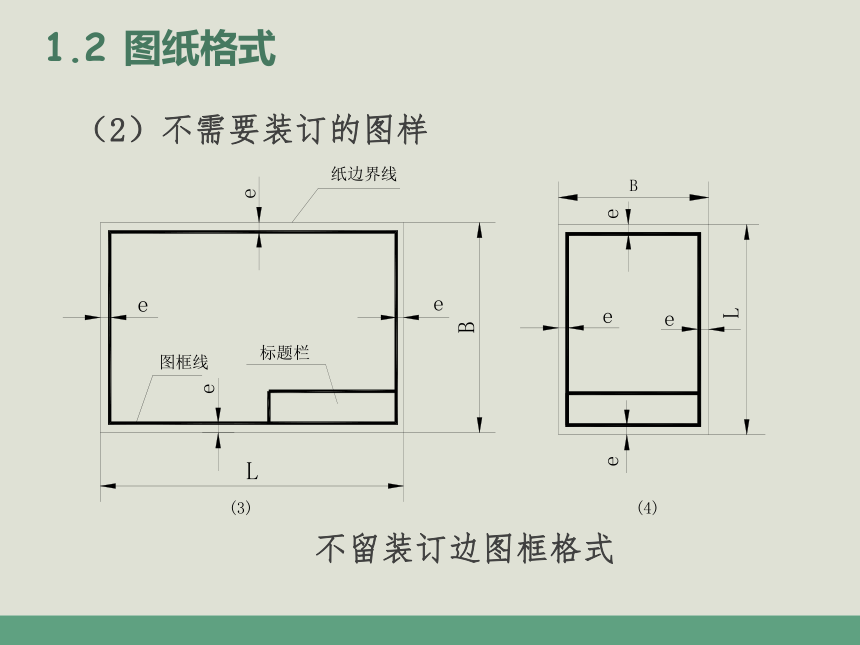

（2）不需要装订的图样
不留装订边图框格式

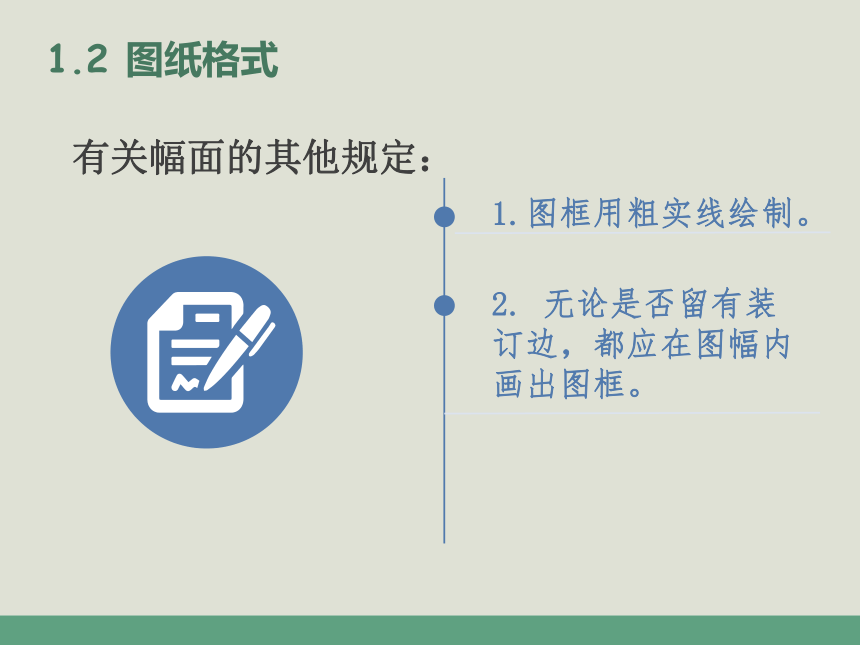

有关幅面的其他规定：
1.图框用粗实线绘制。
2. 无论是否留有装订边，都应在图幅内画出图框。
1.2 图纸格式

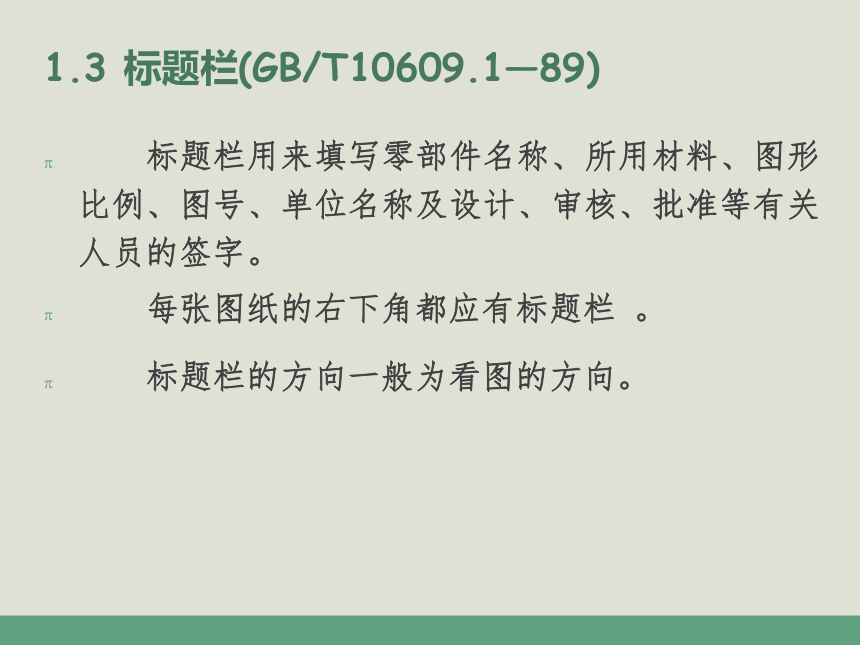

1.3 标题栏(GB/T10609.1—89)
标题栏用来填写零部件名称、所用材料、图形比例、图号、单位名称及设计、审核、批准等有关人员的签字。
每张图纸的右下角都应有标题栏 。
标题栏的方向一般为看图的方向。
1.3 标题栏(GB/T10609.1—89)

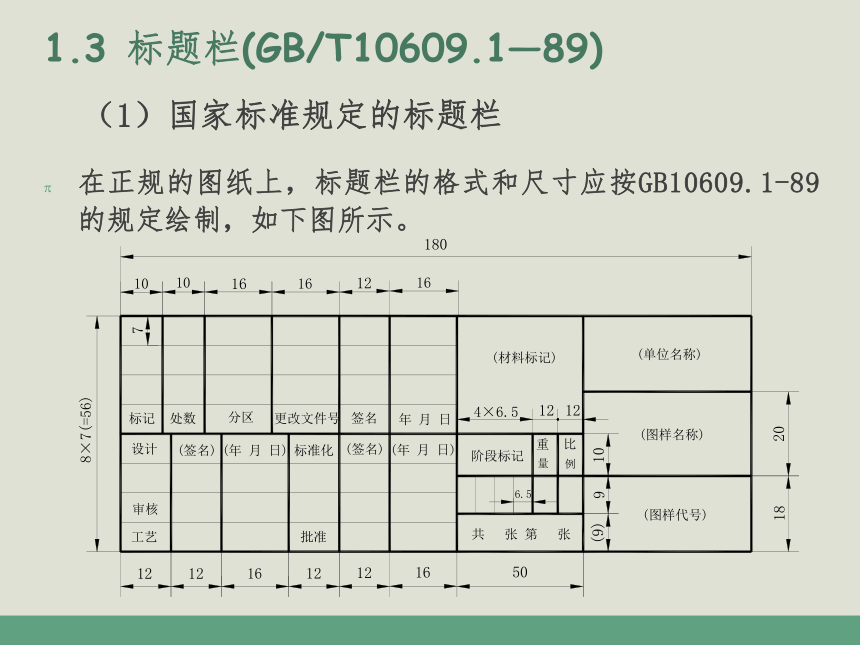

在正规的图纸上，标题栏的格式和尺寸应按GB10609.1-89的规定绘制，如下图所示。
（1）国家标准规定的标题栏
1.3 标题栏(GB/T10609.1—89)
学校的制图作业一般使用下图所示的简易标题栏。
（2）学校用简易标题栏
二、比例（GB/T14690-93)
2.1 比例的定义
图中图形与其实物相应要素的线性尺寸之比，称为比例。
比例分原值比例、放大比例和缩小比例。
为看图方便，尽可能按机件的真实大小即原值比例画图。当需要按比例绘图时，从国标规定的系列中选取。
2.2 比例系列表
种 类 比 例 系 列一 比 例 系 列二
原值比例 1 : 1
放大比例
2 : 1 5 : 1
1 × 10n : 1 2 × 10n : 1
5 × 10n : 1 2.5 : 1 4 : 1
2.5 × 10n : 1 4 × 10n : 1
缩小比例 1 : 2 1 : 5 1 : 10
1 : 2 × 10n 1 : 5 × 10n 1 : 1 × 10n 1 : 1.5 1 : 2.5 1 : 3 1 : 4 1 : 6
1 : 1.5 × 10n 1 : 2.5 × 10n 1 : 3 × 10n
1 : 4 × 10n 1 : 6 × 10n
比 例 系 列 表
2.3 比例的选用
(1) 为了在图样上直接获得实际机件大小的真实概念，应尽量采用1:1的比例绘图。
(2) 如不宜采用1:1的比例时，可选择放大或缩小的比例。但标注尺寸一定要注写实际尺寸。
(3) 应优先选用“比例系列一”中的比例。
2.4 比例的应用举例
同一机件用不同比例画出的图形
三、字体(GB/T14691-93)
3.1 字体的基本要求
国家标准规定了汉字、字母和数字的结构形式。图书写字体的基本要求是：
（1）字体工整、笔划清楚、间隔均匀、排列整齐。
（2）汉字应写成长仿宋体字，并应采用中华人民共和国国务院正式公布推行的《汉字简化方案》中规定的简化字。
（3）字母和数字分斜体和直体两种。斜体字的字体头部向右倾斜15°。但是同一张图样上，只允许选用一种形式的字体。
3.2 字体号数
字体的字号规定了八种：20，14，10，7，5，3.5，2.5，1.8。字体的号数即是字体高度。如10号字，它的字高为10mm。字体的宽度一般是字体高度的2/3左右。
3.3 汉字举例
3.4 字母与数字
数字、字母：分为A型和B型，建议采用B型。可以写成斜体或直体。斜体向右倾斜，与水平线约成75°。
0 1 2 3 4 5 6 7 8 9
　 A B C D E F G H I J K L
　αβγδεζηθφψωλ
四、图线(GB/T4457.4-002)
4.1 基本线型
图样是由多种图线组成的。国家标准《技术制图图线》规定绘制各种图样的15种基本线型，机械制图中规定了9种图线，不同的图线在图样中表示不同的含义。绘制图样时，应采用下表中规定的图线型式来绘图。其名称、线型、应用见下表，绘制图样时，应采用下表中规定的图线型式来绘图：
4.2 各种形式的图线
4.3 图线的宽度和组别
线型组别 与线型代码对应的线型宽度
01.2；02.2；04.2 01.1；02.1；04.1；05.1
0.25 0.25 0.13
0.35 0.35 0.18
0.5 0.5 0.25
0.7 0.7 0.35
1 1 0.5
1.4 1.4 0.7
2 2 1
组别0.5和0.7 为优先采用的图线组别
4.4 图线的应用
4.5 图线的画法
（1）同一图样中，同类图线的宽度应一致。
（2）虚线、点画线的线段长度和间隔应大致相等。
（3）图线相交时应交于画线处，不要交于点或间隔处。
4.5 图线的画法
（4）点画线、双点画线的首末两端应是线段，而不是短划。点画线、双点画线的点不是点，而是一个约1mm的短画。
（5）在较小的图形上绘制点画线或双点画线有困难时，可用细实线代替。
（6）虚线与虚线相交、虚线与点画线相交，应以线段相交；虚线、点画线如果是粗实线的延长线，应留有空隙；虚线与粗实线相交，不留空隙。
（7）图线的颜色深浅程度要一致，不要粗线深细线浅。
4.6 图线的画法举例
@机电
CONTENTS
目录
1
2
3
4
图板、丁字尺、三角板
圆规与分规
比例尺
铅笔
其他绘图工具
5
§1－2 绘图工具及其使用
一、图板、丁字尺、三角板
1.1 图板
图板用来固定图纸，一般用胶合板制作，四周镶硬质木条。图板的规格尺寸有：
0号
(900mm×1200mm)
1号
(600mm×900mm)
2号
(450mm×600mm)
作用：绘图的垫板。
要求：表面光洁，左边为导边，必须平直。
图板工作边 胶带纸 图板 图纸
1.2 丁字尺
作用：绘制水平线。
使用时，必须随时注意尺头工作边(内侧面)与图板工作边靠紧。画水平线要用尺身工作边(上边缘)，使用完毕应悬挂放置，以免尺身弯曲变形。
1.3 三角板
一副三角板由45°和30°-60°两块组成。L为其规格尺寸。
1.4 图板、丁字尺和三角板的使用
用图板、丁字尺、三角板画平行线、垂直线、角度线。
将丁字尺尺头内侧紧靠图
左侧导边上下移动，自左
向右画水平线。
1.4 图板、丁字尺和三角板的使用
用图板、丁字尺、三角板画平行线、垂直线、角度线。
用两块三角板画任意已知
直线的平行线和垂直线
1.4 图板、丁字尺和三角板的使用
用图板、丁字尺、三角板画平行线、垂直线、角度线。
三角板与丁字尺配合使用，画30°、45°、60°、15°、75°角度线
二、圆规与分规
2.1 圆规：用来画圆或画圆弧。
2.2 圆规的使用
(2)取好半径，以右手握住圆规头部，左手食指协助将针尖对准圆心。
(1) 先调整针尖和铅心插腿的长度，使针尖略长于铅芯。
2.2 圆规的使用方法
(4)如所画圆较小，可将插腿及钢针向内倾斜。
(3)匀速顺时针转动圆规画圆。
2.2 圆规的使用
(5)若所画圆较大，可加装延伸杆。
2.3 分规
分 规：
用来量取尺寸和等分线段。
2.4 分规的使用方法
(1)用分规量取线段
(2)用分规等分线段
三、比例尺
作用：可直接按尺面上的数值截取或读出刻线的长度。
四、铅笔
4.1 铅笔分类
硬
软
软硬适中
… 4H 3H 2H H
HB
B 2B 3B 4B …
写
字
或
加
深
细
线
画
底
稿
线
加
深
粗
线
4.2 绘图铅笔的磨削形状
画底稿、细实线及
写字的铅笔形状
铅笔应从没有标记的一端开始使用，保留标记易于识别。
（四棱柱形，其断面成矩形）
（圆锥形）
画粗实线的
铅笔形状
五、其他绘图设备
(2) 擦图片
(1) 砂纸
用于修磨铅芯头
用于修改图线时遮盖不需擦掉的图线
五、其他绘图设备
(3) 橡皮 应选用白色软橡皮。
(6) 胶带纸 用于固定图纸。
(4) 墨水 碳素墨水不易凝结，适用于绘图墨水笔；绘图墨水干得较快，适用于直线笔。
(5) 刀片 用于削铅笔和修改图纸上的墨线。
THANKS
谢谢聆听
尺寸标注的基本规则
01
标注尺寸的要素
02
常用的尺寸标注示例
03
CONTENTS
§1－3 尺寸标注
一、尺寸标注的基本规则
图形只能反映物体的结构形状，物体的真实大小要靠所标注的尺寸来决定。
尺寸标注的基本规则：
1.机件的真实大小以图样上标注的尺寸数据为依据，与图形的大小及绘图的准确度无关。
2.图样中的尺寸以mm为单位时，不必标注计量单位的符号及名称。
3.图样中的尺寸为该图样所示机件的最后完工尺寸，否则，应另作说明。
4.机件中的尺寸一般只标注一次，并应标注在表示该结构最清晰的视图上。
二、标注尺寸的要素
2.1 标注尺寸的要素
标注一个尺寸，一般应包括尺寸界线、尺寸线和尺寸数字三个部分，如下图所示：
2.2 尺寸要素的注写方法
1 尺寸界线
尺寸界线用来限定尺寸度量的范围。
(1)用细实线绘制，并由图形的轮廓线、轴线或对称中心线引出或代替。
(2)也可利用图形的轮廓线，轴线或对称中心线作尺寸界线。
2.2 尺寸要素的注写方法
(3) 尺寸界线一般应与尺寸线垂直。必要时才允许倾斜，如下图φ70和φ24尺寸的尺寸界线。尺寸界线超出尺寸线 2 mm左右。
4) 在光滑过渡处标注尺寸时，必须用细实线将轮廓线延长，从它们的交点处引出尺寸界线。
2.2 尺寸要素的注写方法
2. 尺寸线
尺寸线表示尺寸的度量方向。
(1) 尺寸线用细实线绘制，其终端有箭头和斜线两种形式。
a.箭头终端：适用于各种类型的图样，箭头的形状大小见（a）所示。
b.斜线终端：必须在尺寸线与尺寸界线相互垂直时才能使用。斜线终端用细实线绘制，方向以尺寸线为准，逆时针旋转45°画出。
2.2 尺寸要素的注写方法
　 (2) 同一图样中，一般只能采用一种终端形式。但当采用斜线终端形式时，图中圆弧的半径尺寸、投影为圆的直径尺寸及尺寸线与尺寸界线成倾斜的尺寸，这些尺寸线的终端应画成箭头。
2.2 尺寸要素的注写方法
(3) 当采用箭头终端形式,遇到位置不够画出箭头时,允许用圆点或斜线代替箭头。
2.2 尺寸要素的注写方法
(4) 尺寸线必须单独画出，不能用其他图线代替。一般也不得与其他图线重合或画在其延长线上。
(5) 标注线性尺寸时，尺寸线必须与所标注的线段平行,其间隔以及两平行尺寸的尺寸线之间的间隔以5~7mm为宜。
2.3 尺寸数字
3. 尺寸数字
尺寸数字用来表示所注尺寸的数值,是图样中指令性最强的部分。要求注写尺寸时一定要认真仔细、字迹清楚，应避免可能造成误解的一切因素。
注写尺寸数字时应符合下列规定：
(1) 线性尺寸数字的注写位置：
水平方向的尺寸，一般应注写在尺寸线的上方；铅垂方向的尺寸，一般应注写在尺寸线的左方；倾斜方向的尺寸一般应在尺寸线靠上的一方。也允许注写在尺寸线的中断处。
2.3 尺寸数字
方法一：水平尺寸的数字字头向上；铅垂尺寸的数字字头朝左；倾斜尺寸的数字字头应有朝上的趋势。
(2) 线性尺寸数字的注写方向：
线性尺寸数字的注写方向，有两种注写方法。
2.3 尺寸数字
方法二：对于非水平方向的尺寸，其尺寸数字可水平注写在尺寸线的中断处。
一般应尽量采用方法一注写。
在不致引起误解时，允许采用方法二注写。
2.3 尺寸数字
(3) 尺寸数字要符合书写规定，且要书写准确、清楚。要特别注意，任何图线都不得穿过尺寸数字。当不可避免时，应将图线断开，以保证尺寸数字的清晰。
三、 常用的尺寸标注示例
常见尺寸标注见下表
