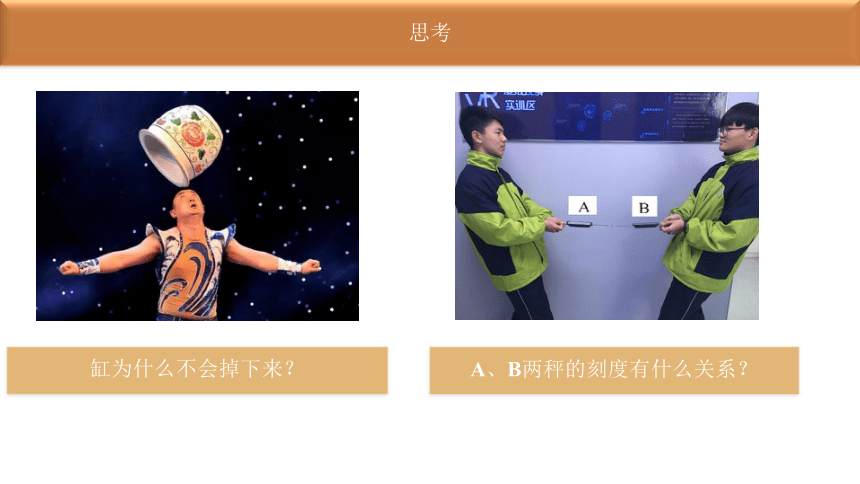

思考
缸为什么不会掉下来？
A、B两秤的刻度有什么关系？
二力平衡、
作用与反作用公理

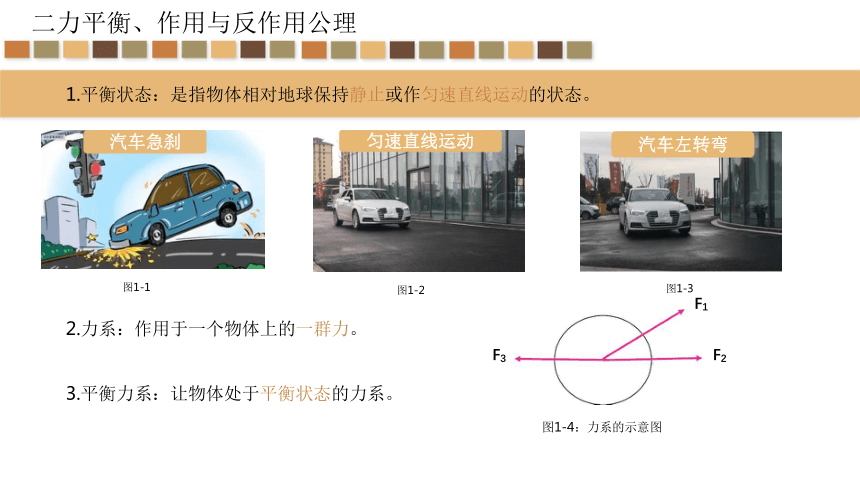

二力平衡、作用与反作用公理
1.平衡状态：是指物体相对地球保持静止或作匀速直线运动的状态。
汽车急刹
匀速直线运动
汽车左转弯
图1-1
图1-3
图1-2
F1
2.力系：作用于一个物体上的一群力。
F3
F2
3.平衡力系：让物体处于平衡状态的力系。
图1-4：力系的示意图
二力平衡、作用与反作用公理
FB

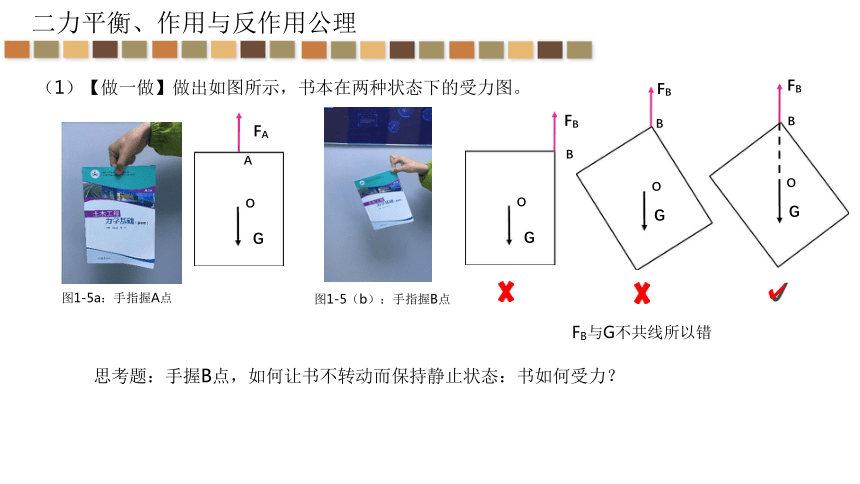

（1）【做一做】做出如图所示，书本在两种状态下的受力图。
FB
FB
B
B
FA
B
A
O
O
O
O
G
G
G
G

图1-5a：手指握A点
图1-5（b）：手指握B点
FB与G不共线所以错
思考题：手握B点，如何让书不转动而保持静止状态：书如何受力？
二力平衡、作用与反作用公理
2.二力平衡公理
（1）作用对象：一个物体
作用于一个物体上的两个力，
使物体处于平衡状态的条件：
二力
平衡
公理
这两个力大小相等，方向相反、
作用在同一条直线上。（加图
片）
图1-6a
图1-6b
（2）二力关系：等大、反向、同线
注：①该公理说明了一个物体和两个力作用处于平衡状态应满足的条件
②适用条件：刚体（如绳子不行）
二力平衡、作用与反作用公理

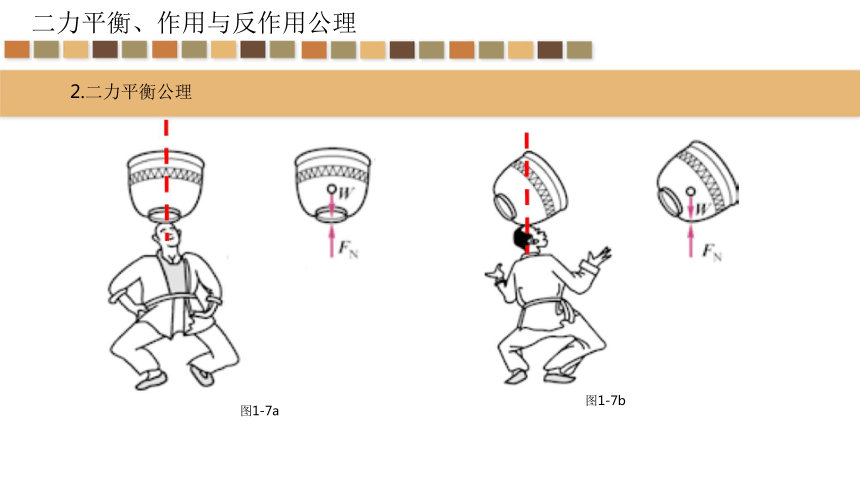

2.二力平衡公理
图1-7b
图1-7a
二力平衡、作用与反作用公理

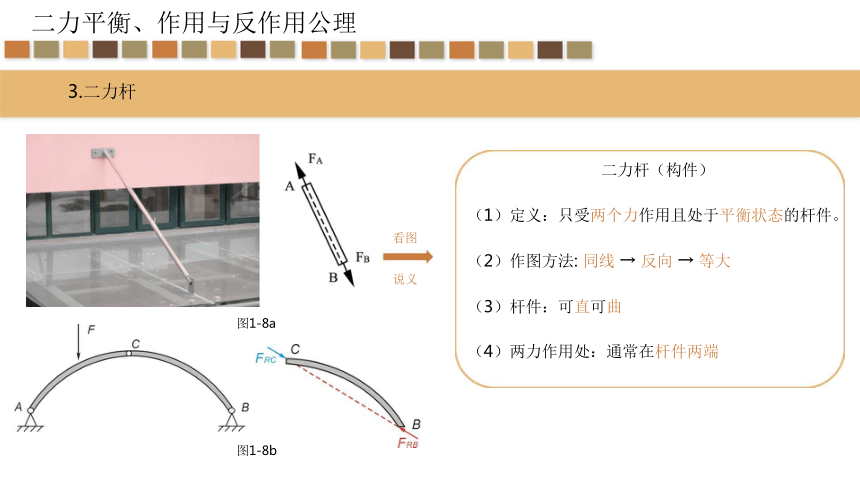

3.二力杆
二力杆（构件）
（1）定义：只受两个力作用且处于平衡状态的杆件。
（2）作图方法: 同线 → 反向 → 等大
（3）杆件：可直可曲
看图
说义
图1-8a
（4）两力作用处：通常在杆件两端
图1-8b
二力平衡、作用与反作用公理
（1）【做一做】双人推手的受力情况如何？
甲拉乙的力
乙拉甲的力
乙
甲
大小相等
二力平衡、作用与反作用公理
2.作用与反作用公理
（1）作用对象：两个物体
两个物体间的作用力与反作用力：
作用与
反作用
公理
它们总是同时存在的，它们大小
相等、方向相反，沿同一条直线
上，分别作用于两个物体上。
（2）二力关系：等大、反向、同线
注：该公理揭示了物体间相互作用的关系，是物体间受力分析的基础。
二力平衡、作用与反作用公理
3.二力平衡、作用力与反作用力的对比
物体：独轮车、地面
物体：独轮车
公理：作用力与反作用力公理
作用力：轮子对地面的压力FN’
反作用力：地面对轮子的支持力FN
公理：二力平衡
平衡力：轮子的重力W
平衡力：地面对轮子的支持力FN
图1-8a
图1-8b
图1-8c
二力平衡、作用与反作用公理
3.二力平衡、作用力与反作用力的对比
比较
二力平衡
作用力与反作用力
相同点
等大、反向、同线
不
同
点
作用对象
一个物体
二个物体
相互依赖：同时性
同性质之力
依赖关系
力的性质
作用效果
无依赖关系：非同时性
不一定同性质的力
平衡状态，合力为零
各自产生，不可抵消
二力平衡、作用与反作用公理
3.二力平衡、作用力与反作用力的对比
【做一做】 ：以下哪两个力是作用力与反作用力（D）
A. 缸对人压力和地面对人的支持力
B. 缸的重力和人对缸的支持力
C. 人的重力和地面对人的支持力
D. 缸对人的压力和人对缸的支持力
二力平衡、作用与反作用公理
4.加减平衡力系公理
（1）作用对象：刚体（不考虑变
形的物体）
在作用于某刚体的力系中，
加减平衡
力系公理
加上或减去一个平衡力系，
不改变原力系对刚体的作用
效果。
（2）加减：平衡力系
（3）作用效果：相同
减去一个
平衡力系
加上一个
平衡力系
B
B
B
F
F
F
F
F
图1-9a
图1-9c
图1-9b
注：该公理是力系等效代换的基础
二力平衡、作用与反作用公理
5.力的可传性原理
（1）作用对象：物体
作用于物体上的力可沿其
望文
作用线移动到物体上任一
点，而不改变该力对物体
的运动效果。
力的可传
性原理
（2）传动方式：沿其作用线移动
（3）作用效果：运动效果不变
生义
图1-10a
图1-10b
二力平衡、作用与反作用公理
（1）【做一做】分别在A、B两点用力拉伸手臂，运动效果、变形效果如何？
（1）运动效果：不变（均为静止）
看图
（2）变形效果：部分手→整只手：伸长
说意
图1-11a
（3）作用效果：改变
图1-11b
二力平衡、作用与反作用公理——小结
1.二力平衡公理
异同点比较
静力学公理
2.作用力与反作用力公理
3.加减平衡力系公理 → 力的可传性原理
