第五章
女装样板缩放

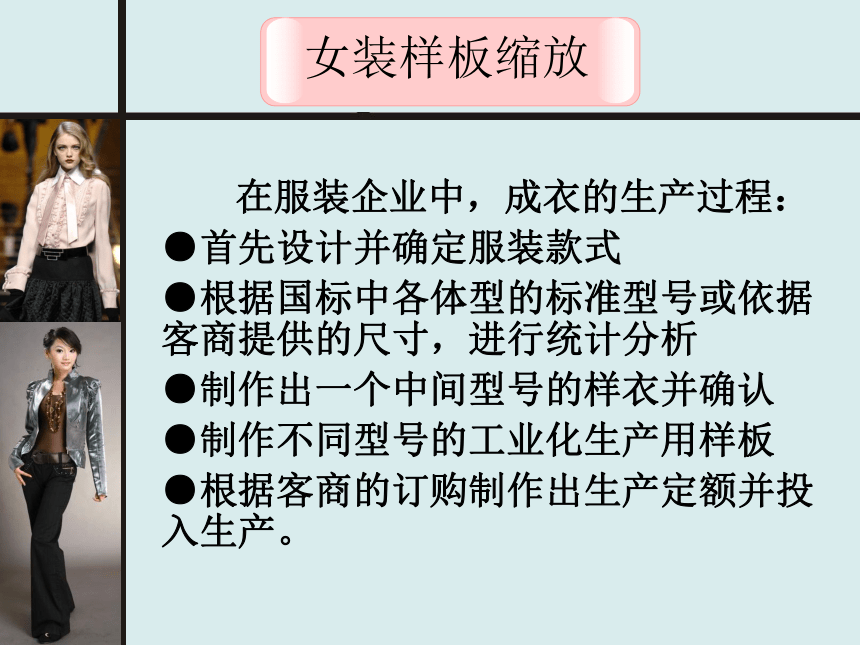

在服装企业中，成衣的生产过程：
●首先设计并确定服装款式
●根据国标中各体型的标准型号或依据 客商提供的尺寸，进行统计分析
●制作出一个中间型号的样衣并确认
●制作不同型号的工业化生产用样板
●根据客商的订购制作出生产定额并投入生产。
女装样板缩放

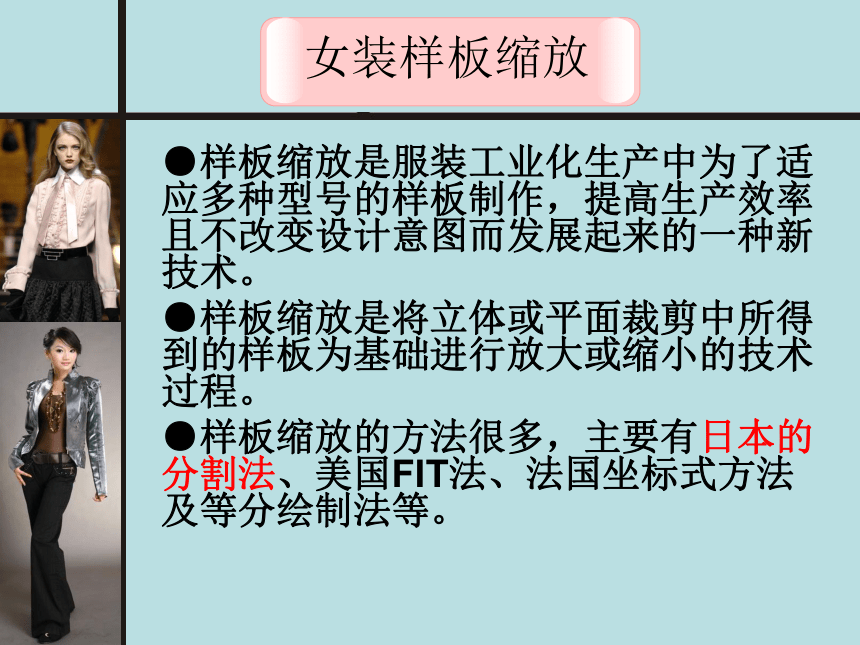

女装样板缩放
●样板缩放是服装工业化生产中为了适应多种型号的样板制作，提高生产效率且不改变设计意图而发展起来的一种新技术。
●样板缩放是将立体或平面裁剪中所得到的样板为基础进行放大或缩小的技术过程。
●样板缩放的方法很多，主要有日本的分割法、美国FIT法、法国坐标式方法及等分绘制法等。

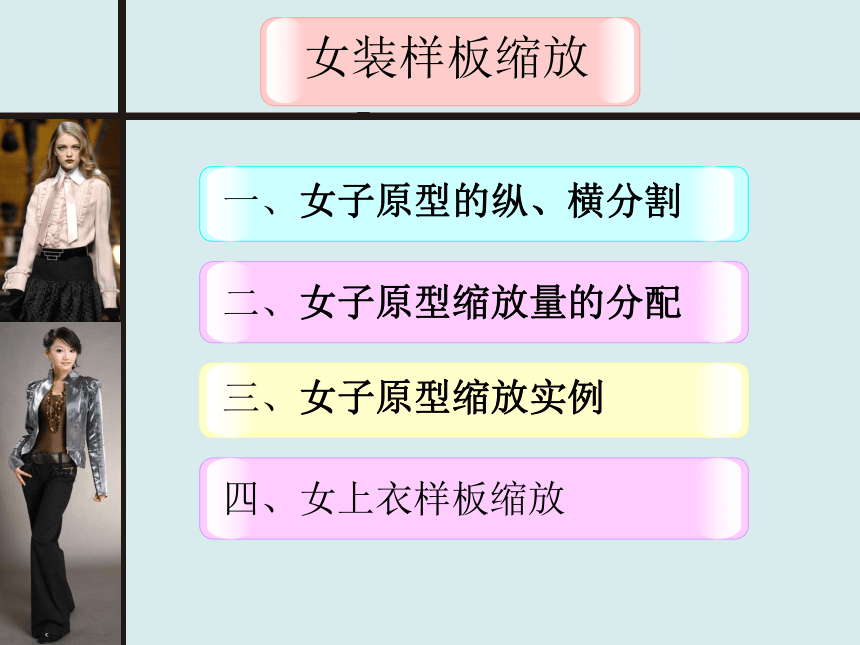

一、衣身上一个省的结构设计
一、女子原型的纵、横分割
三、女子原型缩放实例
四、女上衣样板缩放
二、女子原型缩放量的分配
女装样板缩放
一、衣身上一个省的结构设计
一、女子原型的纵、横分割

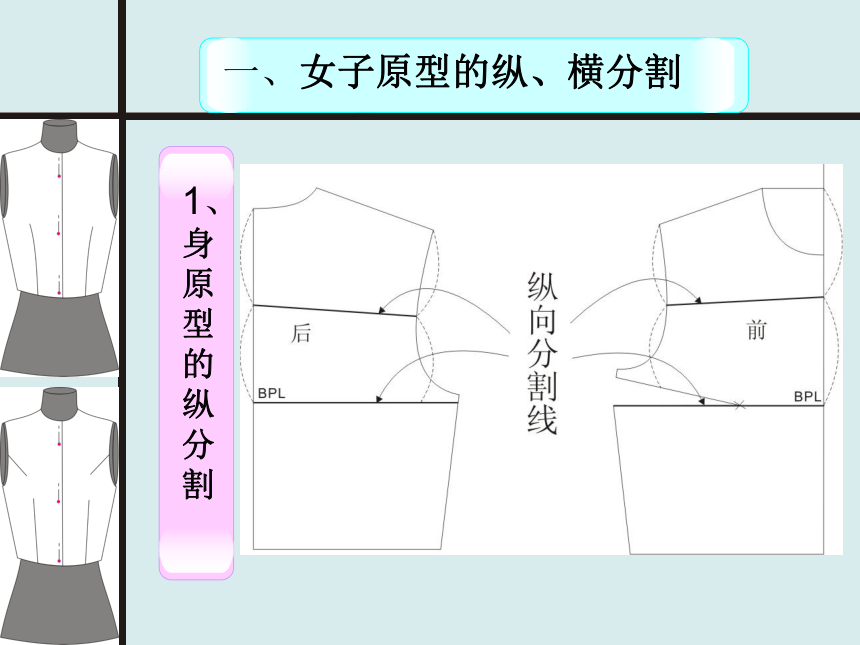

1、身原型的纵分割
一、衣身上一个省的结构设计
一、女子原型的纵、横分割

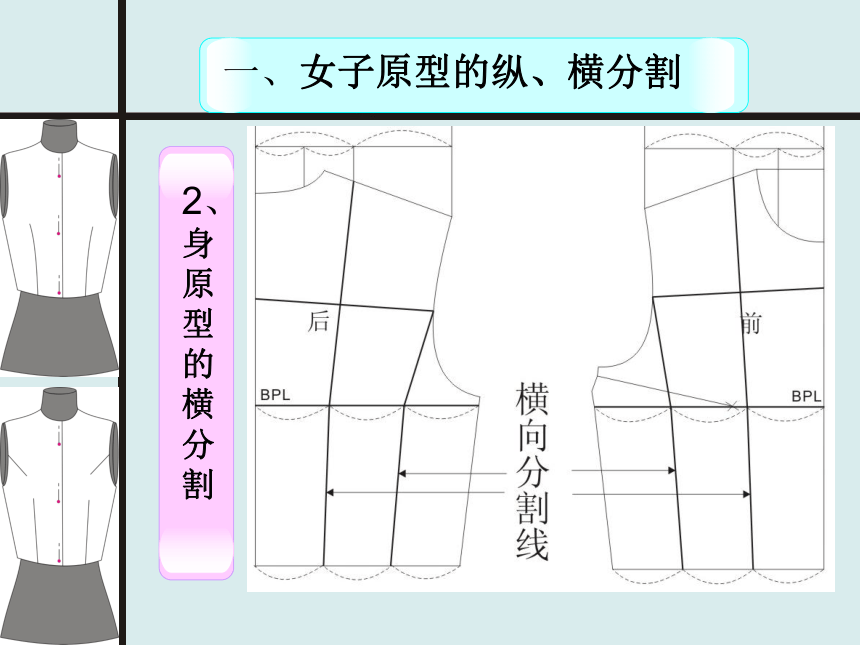

2、身原型的横分割
一、衣身上一个省的结构设计
一、女子原型的纵、横分割

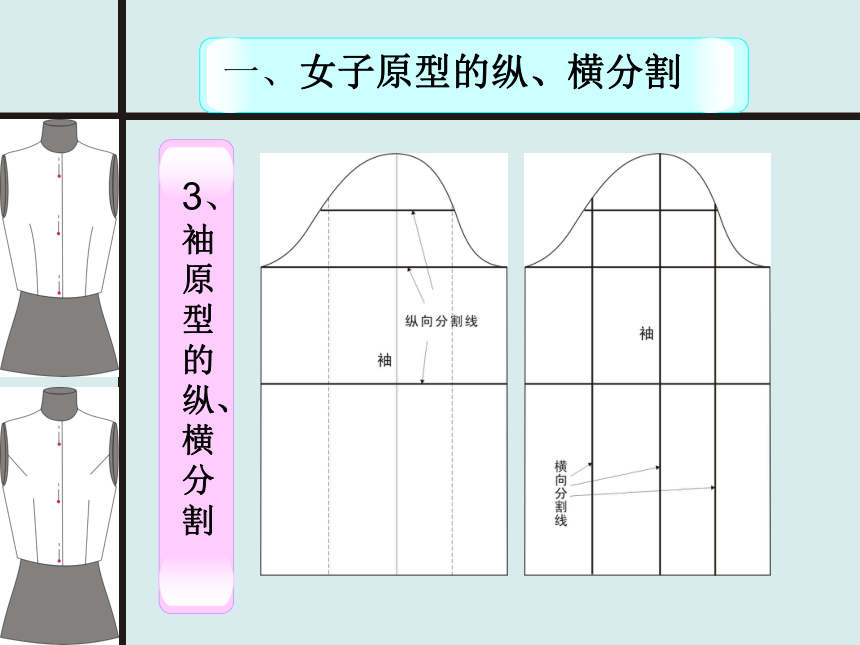

3、袖原型的纵、横分割
二、女子原型缩放量的分配
1、身原型缩放量的分配

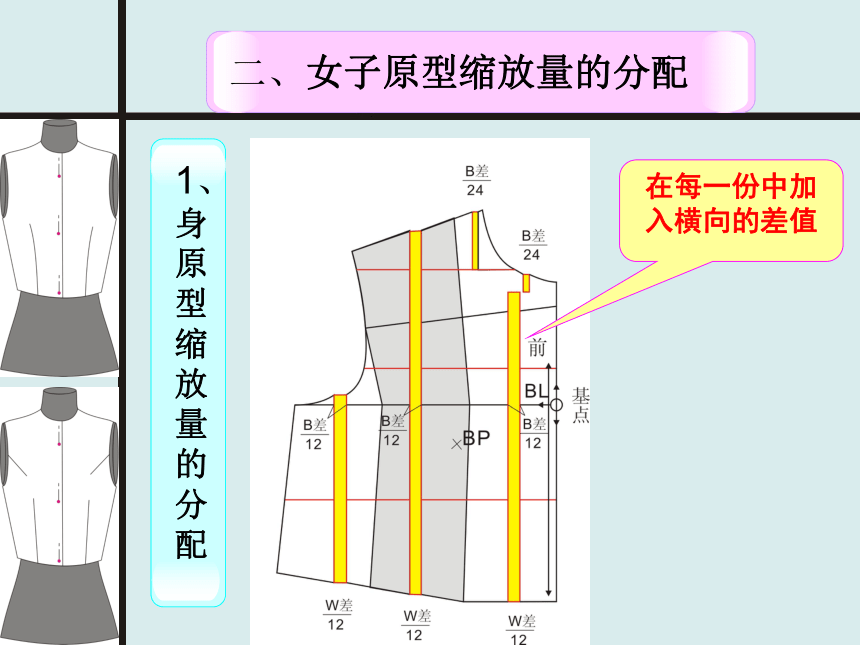

二、女子原型缩放量的分配
1、身原型缩放量的分配
在每一份中加入横向的差值
二、女子原型缩放量的分配
1、身原型缩放量的分配
在每一份中加入纵向的差值
二、女子原型缩放量的分配
1、身原型缩放量的分配
在每一份中加入横向的差值

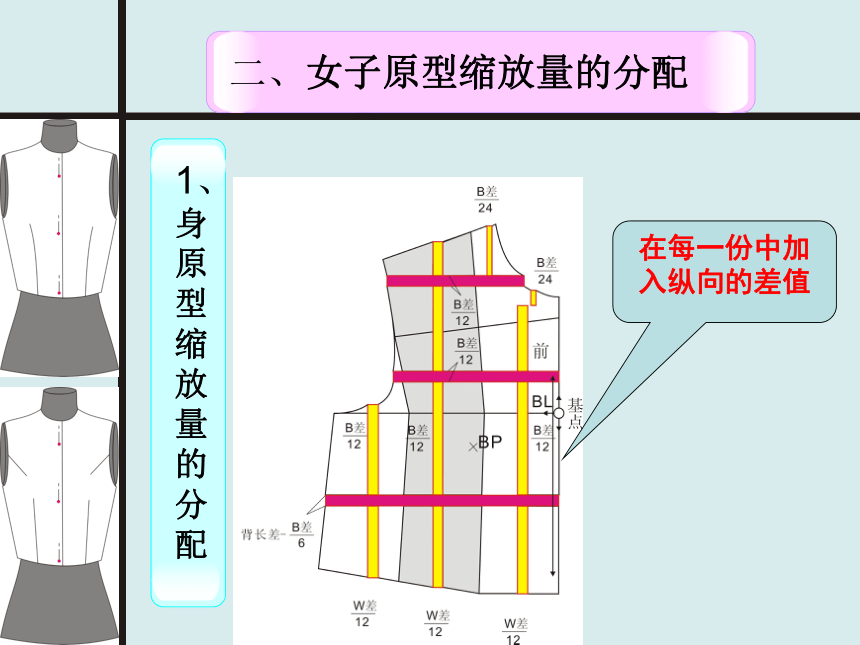

二、女子原型缩放量的分配
1、身原型缩放量的分配
在每一份中加入纵向的差值
二、女子原型缩放量的分配
1、身原型缩放量的分配
二、女子原型缩放量的分配
1、身原型缩放量的分配
二、女子原型缩放量的分配
2、身原型缩放量的推算
二、女子原型缩放量的分配
3、袖原型缩放量的分配
二、女子原型缩放量的分配
3、袖原型缩放量的分配
二、女子原型缩放量的分配
3、袖原型缩放量的分配
袖子的纵横分割
二、女子原型缩放量的分配
3、袖原型缩放量的分配
袖子的纵横分配量
二、女子原型缩放量的分配
3、袖原型缩放量的分配
二、女子原型缩放量的分配
3、袖原型缩放量的分配
二、女子原型缩放量的分配
4、袖原型缩放量的推算
三、女子原型缩放实例
1、女子原型依据公式推算缩放量
三、女子原型缩放实例
1、女子原型依据公式推算缩放量
三、女子原型缩放实例
2、女子原型缩放方法
三、女子原型缩放实例
3、女子原型缩放完成图
三、女子原型缩放实例
3、女子原型缩放完成图
四、女上衣样板缩放（款式一）
１、女上衣款式设计
2、女上衣结构制图
四、女上衣样板缩放（款式一）
3、女上衣净板
制作
四、女上衣样板缩放（款式一）
四、女上衣样板缩放（款式一）
4、女上衣衣身缩放
依据身原型的缩放原理对衣身各缩放点进行缩放比率分配。
背长差：1 B差：3 W差：3 H差：3
衣长差：2 袖长差：1
四、女上衣样板缩放（款式一）
5、女上衣袖子缩放
A、确定袖山高度占袖窿高度的比率
四、女上衣样板缩放（款式一）
5、女上衣袖子缩放
B、依据袖原型的缩放原理及袖山高度占袖窿高度的比率、对袖子各缩放点进行缩放比率分配。
四、女上衣样板缩放（款式一）
6、女上衣领子缩放
依据衣身领口处的缩放对领子及贴边各缩放点进行缩放比率分配。
四、女上衣样板缩放（款式一）
7、女上衣缩放参数
四、女上衣样板缩放（款式一）
7、女上衣缩放参数
四、女上衣样板缩放（款式一）
8、女上衣缩放完成图
四、女上衣样板缩放（款式一）
8、女上衣缩放完成图
１、女上衣款式设计
四、女上衣样板缩放（款式二）
2、女上衣结构制图
四、女上衣样板缩放（款式二）
3、女上衣净板制作
衣身净样板要求：
样板上表明纱向线、裁片名称、BL、HL、WL等与缩放有关的缩放点。
四、女上衣样板缩放（款式二）
3、女上衣净板制作
四、女上衣样板缩放（款式二）
4、女上衣衣身缩放
依据身原型的缩放原理对衣身各缩放点进行缩放比率分配。
四、女上衣样板缩放（款式二）
5、女上衣袖子缩放
A、确定袖山高度占袖窿高度的比率
四、女上衣样板缩放（款式二）
5、女上衣袖子缩放
B、依据袖原型的缩放原理及袖山高度占袖窿高度的比率、对袖子各缩放点进行缩放比率分配。
四、女上衣样板缩放（款式二）
6、女上衣领子缩放
依据衣身领口处的缩放对领子及贴边各缩放点进行缩放比率分配。
四、女上衣样板缩放（款式二）
7、女上衣缩放参数
四、女上衣样板缩放（款式二）
7、女上衣缩放参数
四、女上衣样板缩放（款式二）
8、女上衣缩放完成图
四、女上衣样板缩放（款式二）
8、女上衣缩放完成图
四、女上衣样板缩放（款式二）
小结
依据女子原型的缩放原
理对所需缩放衣片的各缩放
点进行缩放比率分配。
女装样板缩放
谢谢聆听
