(共52张PPT)
第七章
男西服结构制图与样板

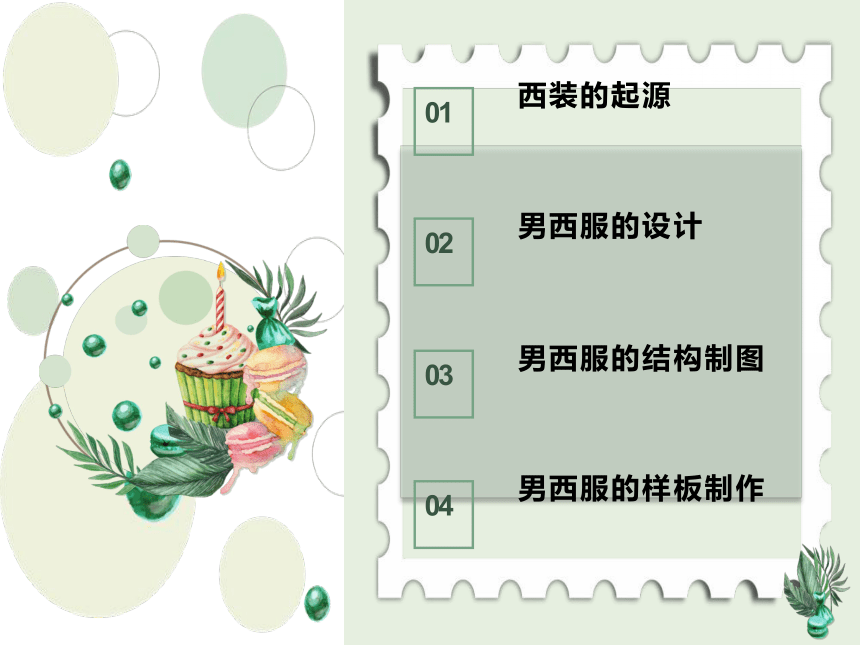

西装的起源
01
男西服的设计
02
男西服的结构制图
03
男西服的样板制作
04

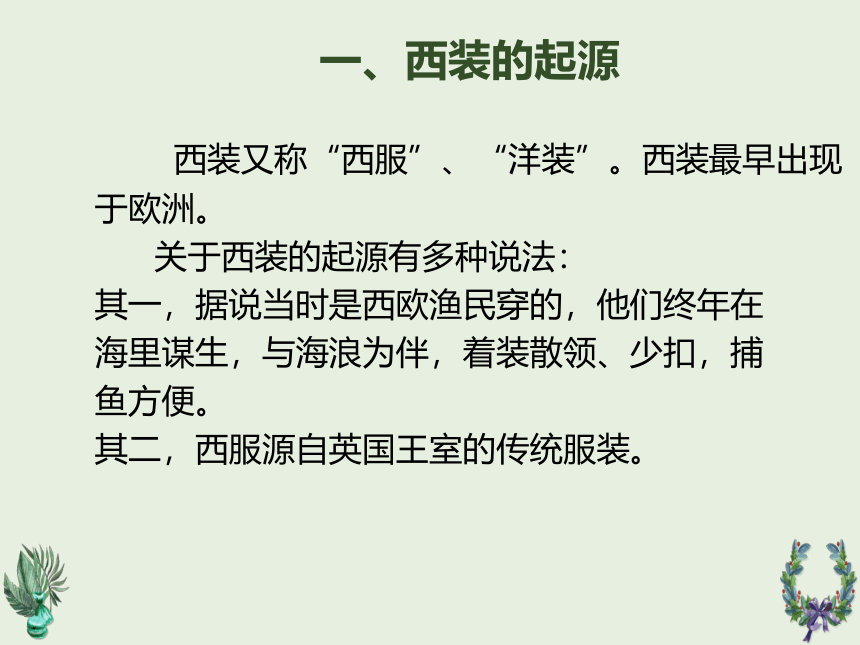

西装又称“西服”、“洋装”。西装最早出现
于欧洲。
关于西装的起源有多种说法：
其一，据说当时是西欧渔民穿的，他们终年在
海里谋生，与海浪为伴，着装散领、少扣，捕
鱼方便。
其二，西服源自英国王室的传统服装。
一、西装的起源

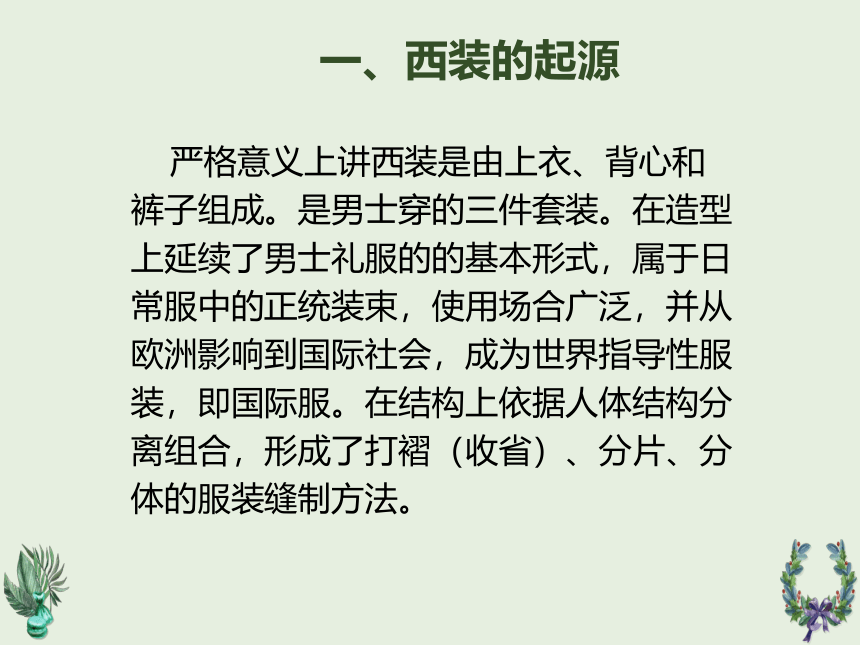

严格意义上讲西装是由上衣、背心和
裤子组成。是男士穿的三件套装。在造型
上延续了男士礼服的的基本形式，属于日
常服中的正统装束，使用场合广泛，并从
欧洲影响到国际社会，成为世界指导性服
装，即国际服。在结构上依据人体结构分
离组合，形成了打褶（收省）、分片、分
体的服装缝制方法。
一、西装的起源

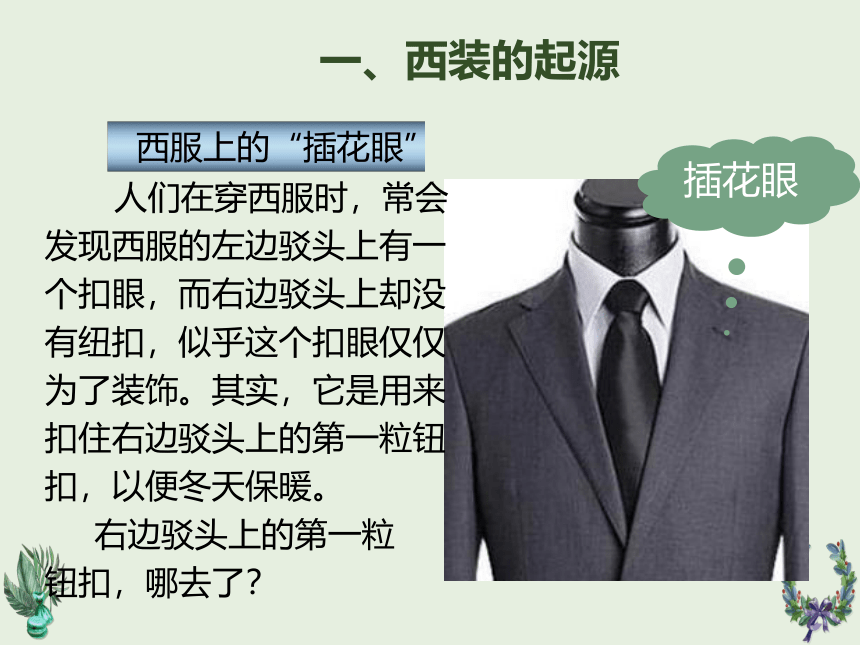

人们在穿西服时，常会
发现西服的左边驳头上有一
个扣眼，而右边驳头上却没
有纽扣，似乎这个扣眼仅仅
为了装饰。其实，它是用来
扣住右边驳头上的第一粒钮
扣，以便冬天保暖。
右边驳头上的第一粒
钮扣，哪去了？
插花眼
西服上的“插花眼”
一、西装的起源

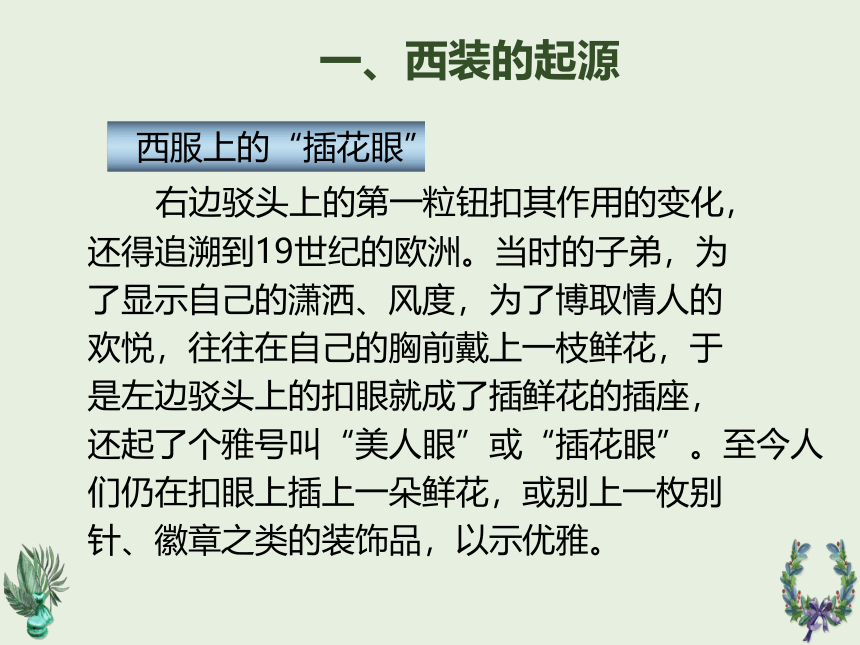

右边驳头上的第一粒钮扣其作用的变化，
还得追溯到19世纪的欧洲。当时的子弟，为
了显示自己的潇洒、风度，为了博取情人的
欢悦，往往在自己的胸前戴上一枝鲜花，于
是左边驳头上的扣眼就成了插鲜花的插座，
还起了个雅号叫“美人眼”或“插花眼”。至今人
们仍在扣眼上插上一朵鲜花，或别上一枚别
针、徽章之类的装饰品，以示优雅。
西服上的“插花眼”
一、西装的起源

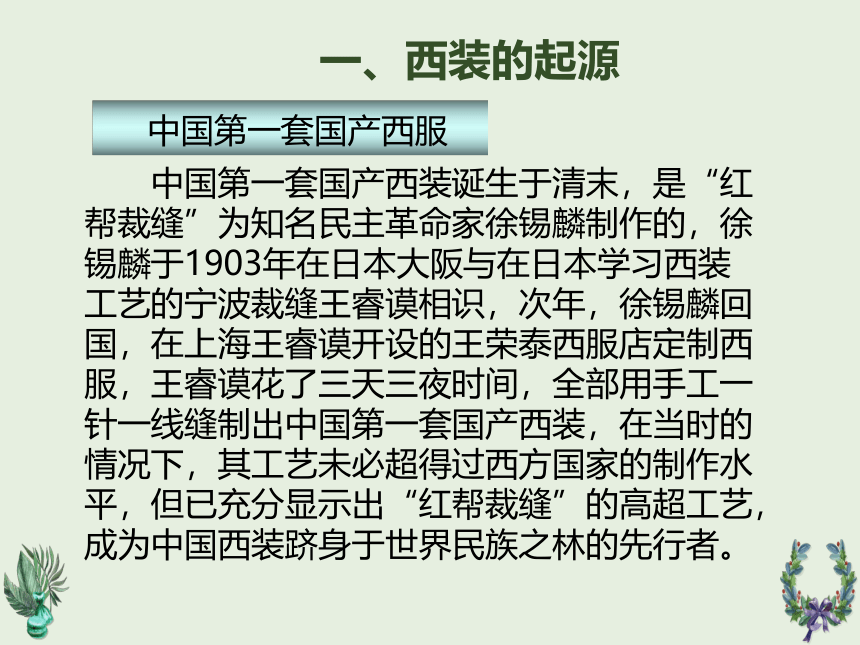

中国第一套国产西装诞生于清末，是“红帮裁缝”为知名民主革命家徐锡麟制作的，徐锡麟于1903年在日本大阪与在日本学习西装工艺的宁波裁缝王睿谟相识，次年，徐锡麟回国，在上海王睿谟开设的王荣泰西服店定制西服，王睿谟花了三天三夜时间，全部用手工一针一线缝制出中国第一套国产西装，在当时的情况下，其工艺未必超得过西方国家的制作水平，但已充分显示出“红帮裁缝”的高超工艺，成为中国西装跻身于世界民族之林的先行者。
中国第一套国产西服
一、西装的起源

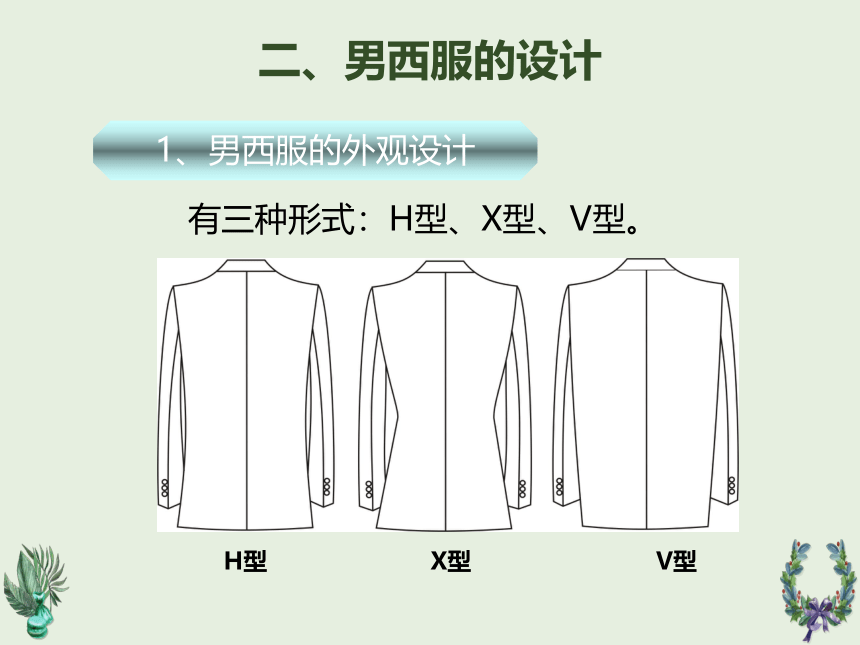

H型 X型 V型
1、男西服的外观设计
有三种形式：H型、X型、V型。
二、男西服的设计

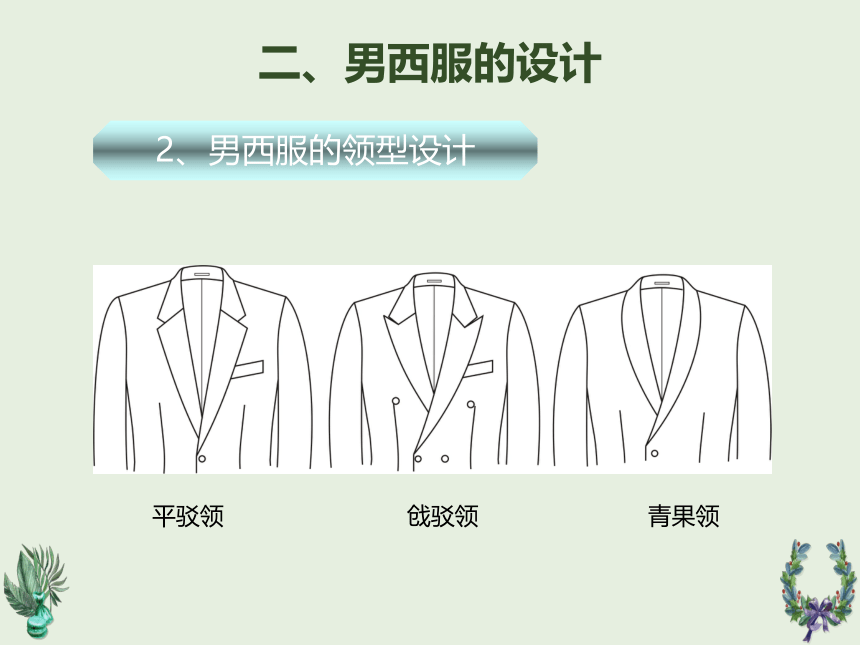

平驳领 戗驳领 青果领
2、男西服的领型设计
二、男西服的设计

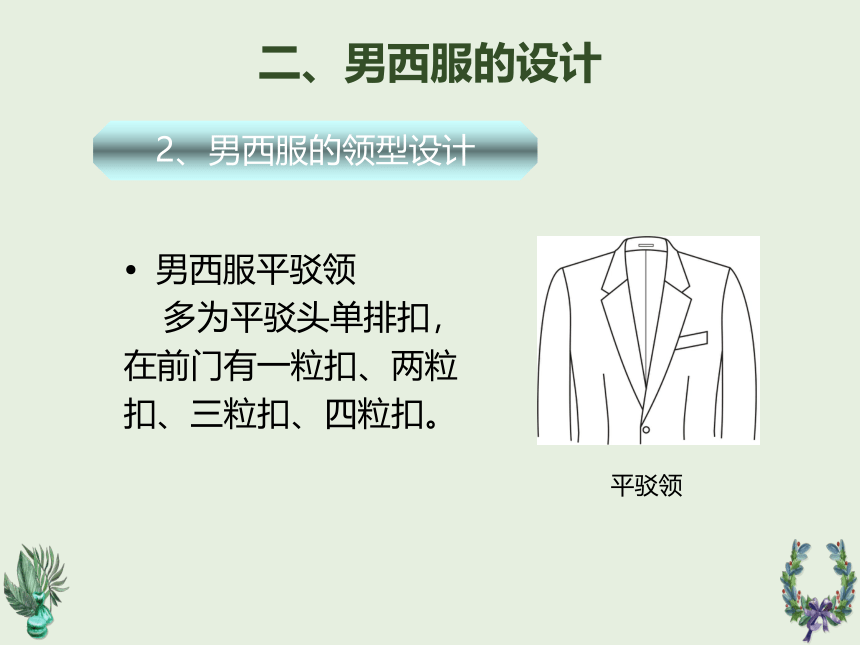

平驳领
2、男西服的领型设计
男西服平驳领
多为平驳头单排扣，
在前门有一粒扣、两粒
扣、三粒扣、四粒扣。
二、男西服的设计

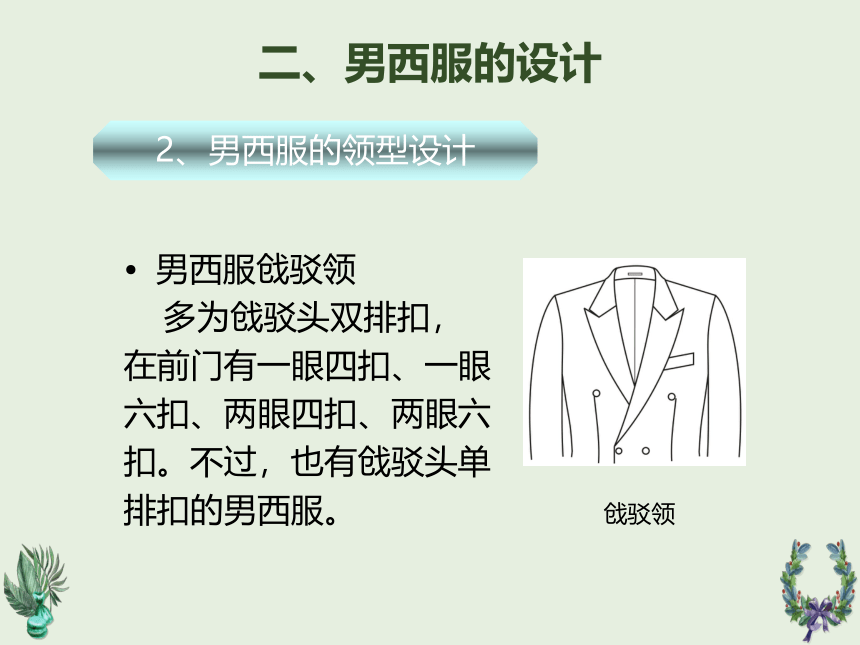

戗驳领
2、男西服的领型设计
男西服戗驳领
多为戗驳头双排扣，
在前门有一眼四扣、一眼
六扣、两眼四扣、两眼六
扣。不过，也有戗驳头单
排扣的男西服。
二、男西服的设计

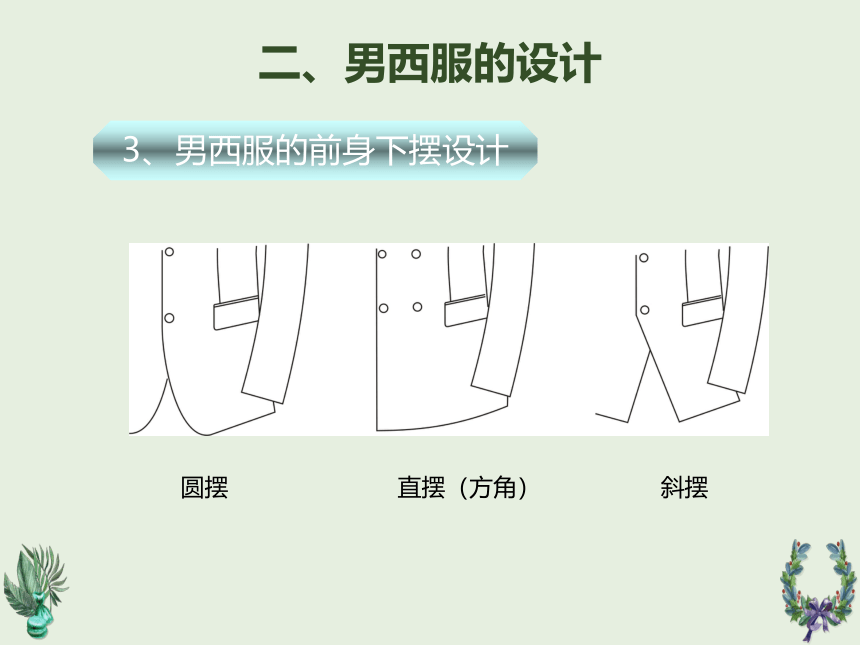

圆摆 直摆（方角） 斜摆
3、男西服的前身下摆设计
二、男西服的设计
① 胸袋设计
4、男西服口袋设计
二、男西服的设计
② 大袋设计
4、男西服口袋设计
二、男西服的设计
装袖
4、男西服袖子设计
二、男西服的设计
后中暗开衩 后中明开衩 双侧开衩 无开衩
5、男西服的后身开衩设计
二、男西服的设计
西服面料：梭织类的纺织材料，如：羊毛精纺面料、羊毛粗纺面料、羊毛混纺面料、化纤混纺面料、纯化纤纺毛面料等。也可选择条纹、条格类及皮革等材料。
6、男西服面料选择及使用量
二、男西服的设计
颜色 ：经典的正装西服只有深灰色和藏青色。
浅色:色泽亮丽清爽,给人赏心悦目之感。 中性色:深浅适度,适应面广,可以适合不同年龄、不同季节穿着。 深色:庄重深沉、严肃、凝重,适用于深冬或春寒料峭的季节和庄重的场面穿着。 蓝色：给人以幽深，宁静的感觉，穿着富贵、高雅。 灰色：成熟而又典雅，稳重而不失大方，充分体现个人的成就感和优越感，展现男人的成熟魅力。
6、男西服面料选择及使用量
二、男西服的设计
因男西服的结构变化范围小而且稳定，在款式设计上基本相同，但根据其材料、色彩、花样的选择不同，所得到的效果也不同，因此，要根据穿着目的来选择衣料。
布料使用量：
面料：幅宽140cm， 三件套用料330cm， 二件套用料270cm
里料：幅宽140cm， 三件套用料270cm， 二件套用料150cm
6、男西服面料选择及使用量
二、男西服的设计
这是男西服上衣的基本型，也是一款在日常生活中应用较广泛的男西服，该款式衣身结构是三开身，驳头设计是平驳头，前门设计是单排两粒扣西服，造型结构紧凑适体，突出男性阳刚之气，表现出强烈的时代感。
1、男西服款式说明
三、男西服的结构制图
部位 规格尺寸 后衣长 胸 围 肩 宽
袖 长
型号175/92A 76 108 46 61
单位：cm
胸围的加放量：
宽松型：净胸围+18-20cm
适体型：净胸围+14-16cm
2、男西服成品规格
三、男西服的结构制图
3、
男
西
服
结
构
制
图
1、确定衣身宽度和长度：
B/2+5cm，后衣长76cm。
2、袖窿深（BL的位置）：
2B/10+4cm。
3、腰围线的位置（WL）：
衣长/2+5cm。
4、臀围线的位置（HL）：
WL向下20cm。
5、背宽线：2B/10-0.5cm。
6、胸宽线：2B/10-2.2cm。
三、男西服的结构制图
3、
男
西
服
结
构
制
图
1、后领宽：B/20+3.5cm。
2、后肩宽：肩宽/2 。
3、后落肩量：B/20。
4、前领宽：后领宽+2cm。
5、前肩宽：后肩宽-0.7cm。
6、前落肩量：B/20-0.5cm。
7、画后领口弧线、前后肩
线、袖窿弧线。
三、男西服的结构制图
3、
男
西
服
结
构
制
图
1、画后背中心线、后片
底边线、后侧缝线。
2、标注后片纱向线、名称。
三、男西服的结构制图
3、
男
西
服
结
构
制
图
1、画前片领口线、驳头
弧线、前门止口线、
底摆线、侧缝线。
三、男西服的结构制图
3、
男
西
服
结
构
制
图
1、画前片和腋下片的分割线
三、男西服的结构制图
3、
男
西
服
结
构
制
图
1、在前片画胸袋、大袋
及胸省。
2、标注纱向线、名称。
三、男西服的结构制图
3、
男
西
服
结
构
制
图
1、绘制西服领子。
2、标注纱向线、名称。
3、画贴边及里袋位置。
三、男西服的结构制图
3、
男
西
服
结
构
制
图
1、用彩色笔或粗笔
画轮廓线。
三、男西服的结构制图
3、
男
西
服
结
构
制
图
测量袖窿弧线长度
三、男西服的结构制图
3、
男
西
服
结
构
制
图
运用袖窿弧线（AH）的
尺寸绘制袖子结构图
三、男西服的结构制图
制
图
中
关
键
部
位
三、男西服的结构制图
制
图
中
关
键
部
位
三、男西服的结构制图
制
图
中
关
键
部
位
三、男西服的结构制图
①西服衣身各缝合部位的样板订正方法
1、男西服样板制作要点
四、男西服的样板制作
①西服衣身各缝合部位的样板订正方法
1、男西服样板制作要点
四、男西服的样板制作
②西服袖子各缝合部位的样板订正方法
1、男西服样板制作要点
四、男西服的样板制作
②西服袖子各缝合部位的样板订正方法
1、男西服样板制作要点
四、男西服的样板制作
2、
男
西
服
面
样
板
制
作
袋口位置先订正，然后再放缝份。
前片样板制作：
1、前片底摆处放4cm，
其余各边均放1cm。
2、前片样板上标注袋位、
省位、纱向线、名称、
裁剪数量合印标记等。
四、男西服的样板制作
2、
男
西
服
面
样
板
制
作
腋下片、后片样板制作：
1、底摆处4c，其余各边均放1cm。
2、样板上标注袋位、纱向线、名称、裁剪数
量、合印标记等。
四、男西服的样板制作
2、
男
西
服
面
样
板
制
作
袖子样板制作：
1、袖口及开衩处
放4cm，其余
各边均放1cm。
2、袖子样板上标
注纱向线、名
称、裁剪数量、合印标记等。
四、男西服的样板制作
2、
男
西
服
面
样
板
制
作
贴边样板制作：
1、沿翻折线剪开，使驳头平行离开翻折线0.2-0.3cm。
2、在驳头角部放出0.3cm的，订正领口线、驳头弧线。
3、样板上标注袋位、纱向线、名称、裁剪数
量、合印标记等。
四、男西服的样板制作
2、
男
西
服
面
样
板
制
作
领子样板制作：
1、从翻折线向下0.7cm设计断开线。
过颈侧点做领口线的垂线，再把GH分成三等份，过等分点做AB线的垂线。
2、在C、E、F每个交接点收0.2cm的省量。
3、沿AB线剪开。
四、男西服的样板制作
2、
男
西
服
面
样
板
制
作
领子样板制作：
1、省量拼合、订正。
2、沿翻折线剪开。
四、男西服的样板制作
2、
男
西
服
面
样
板
制
作
领子样板制作：
1、翻领在翻折线处拉开0.2-0.3cm的翻折量，然后放缝份，后中放出0.2-0.3cm。
2、底领放缝份。
3、领底呢在基础领子上，领口处放0.5cm。
四、男西服的样板制作
3、
男
西
服
里
样
板
制
作
四、男西服的样板制作
3、
男
西
服
里
样
板
制
作
四、男西服的样板制作
4、
男
西
服
衬
样
板
制
作
四、男西服的样板制作
4、
男
西
服
衬
样
板
制
作
四、男西服的样板制作
男西服结构制图与样板
1、款式结构分析要正确。
2、尺寸计算要准确。
3、绘图要认真、仔细、整洁，基础线
与轮廓线区分要清楚。
4、公式、纱向线、名称标注要齐全。
5、样板制作要结合工艺要求，放缝准
确，样板上袋位、省位、纱向线、
裁片名称、合印标记点标注要齐全。
总结
男西服结构制图与样板
1、绘制1：4男西服的结构制图。
2、制作1：1男西服的工业用样板。
作业
