第八章
特体男西服结构制图与样板

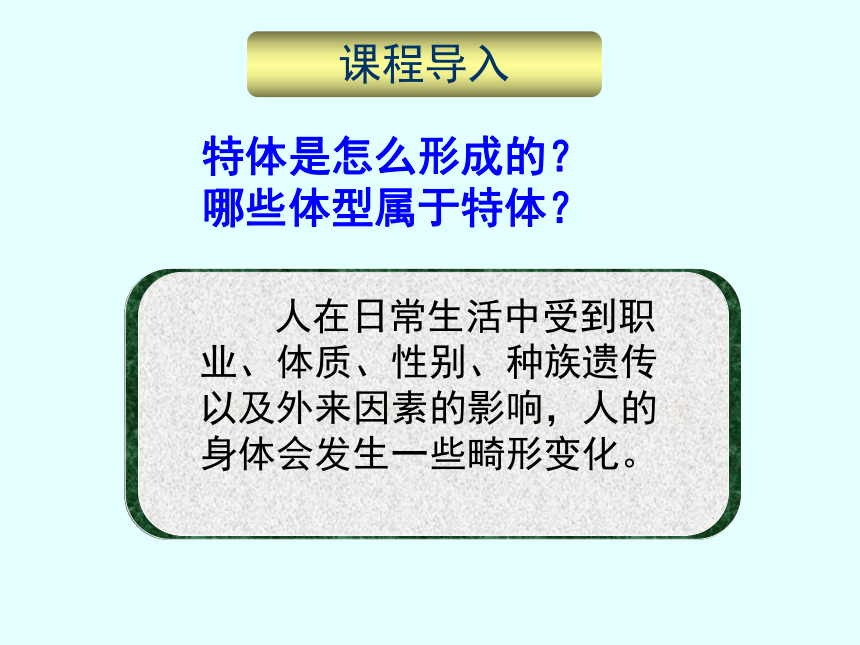

人在日常生活中受到职业、体质、性别、种族遗传以及外来因素的影响，人的身体会发生一些畸形变化。
课程导入
特体是怎么形成的？
哪些体型属于特体？
课程导入

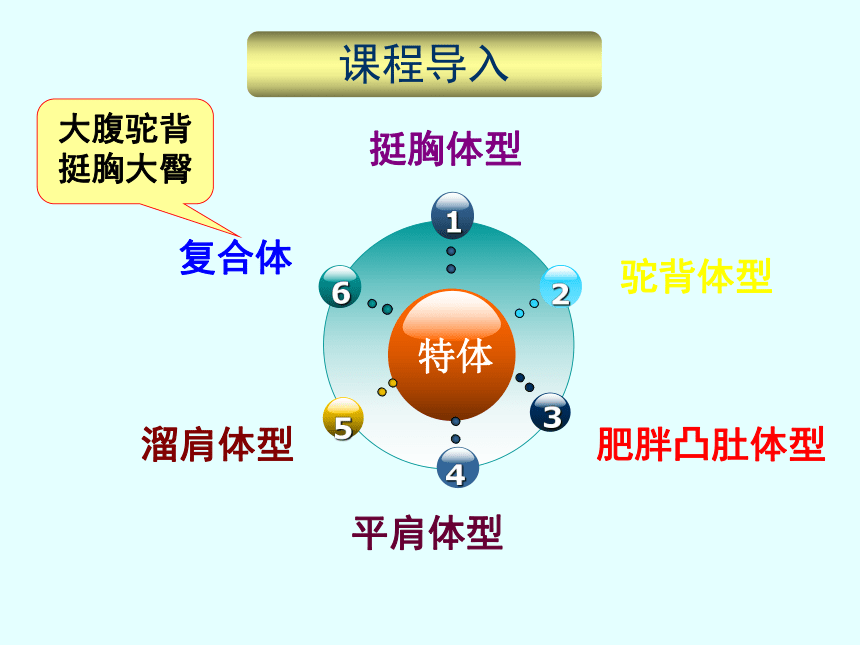

复合体
1
2
3
6
驼背体型
肥胖凸肚体型
平肩体型
4
特体
溜肩体型
5
挺胸体型
大腹驼背
挺胸大臀

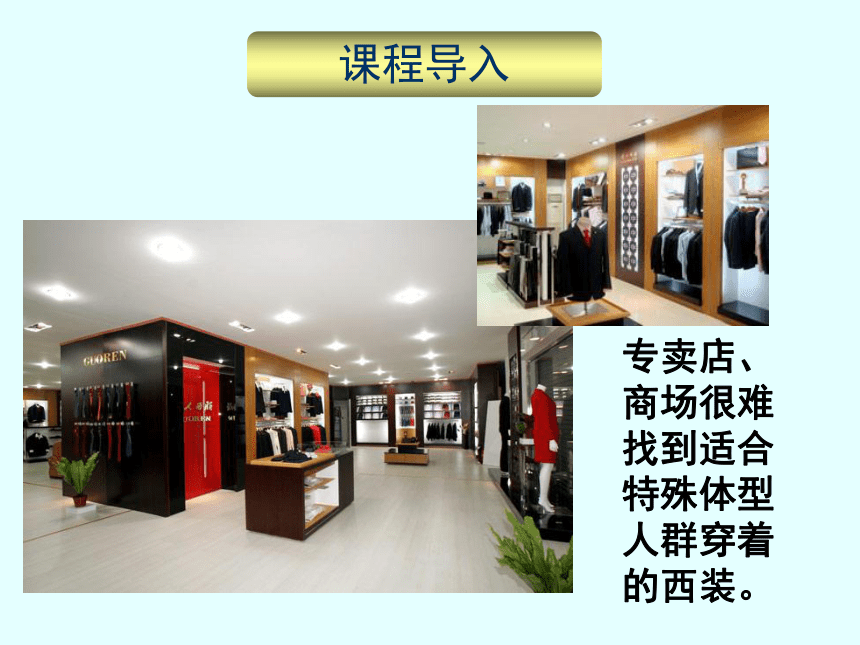

专卖店、商场很难找到适合特殊体型人群穿着的西装。
课程导入
肥胖凸肚体

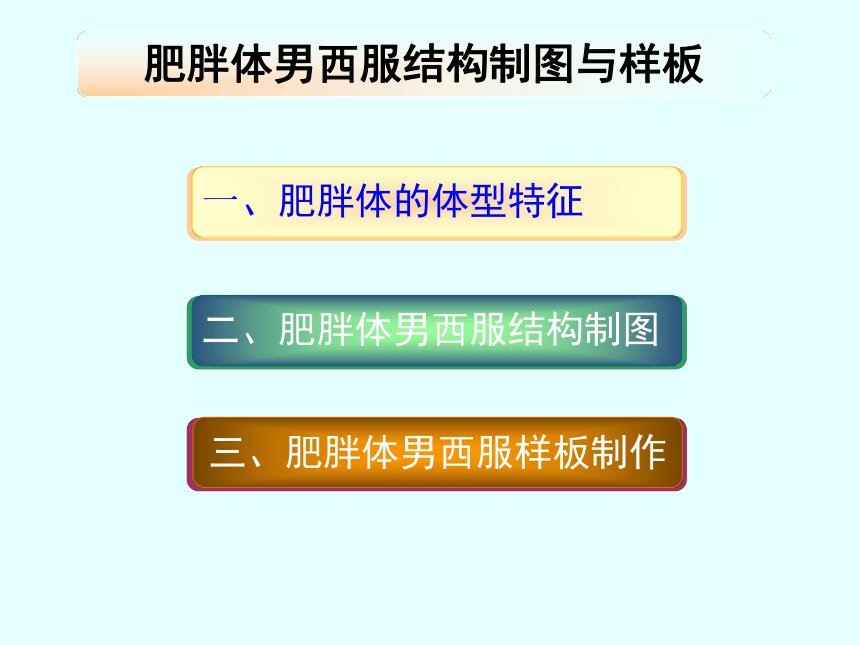

肥胖体男西服结构制图与样板
一、肥胖体的体型特征
三、肥胖体男西服样板制作
二、肥胖体男西服结构制图
肥胖体男西服结构制图与样板

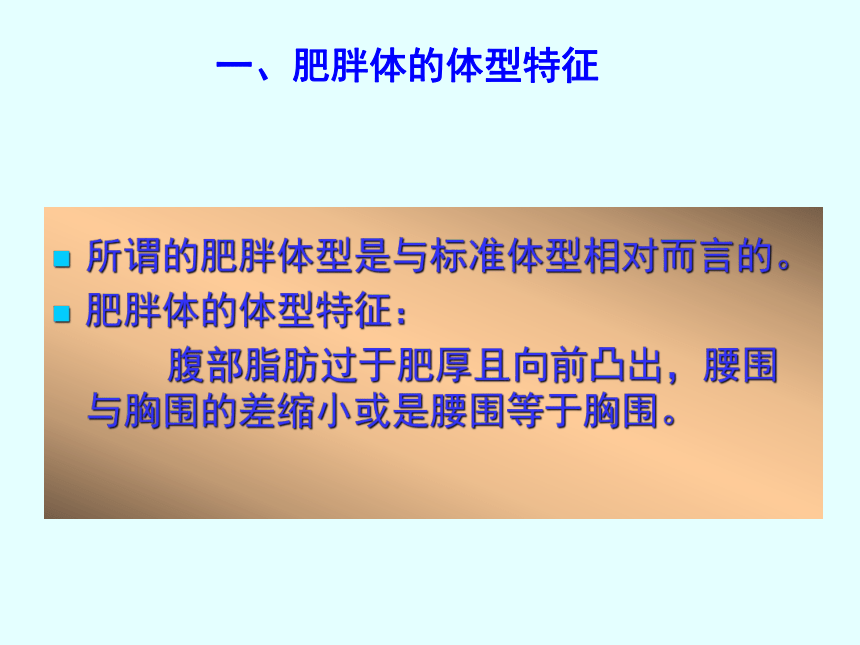

所谓的肥胖体型是与标准体型相对而言的。
肥胖体的体型特征：
腹部脂肪过于肥厚且向前凸出，腰围与胸围的差缩小或是腰围等于胸围。
一、肥胖体的体型特征
二、肥胖体男西服结构制图

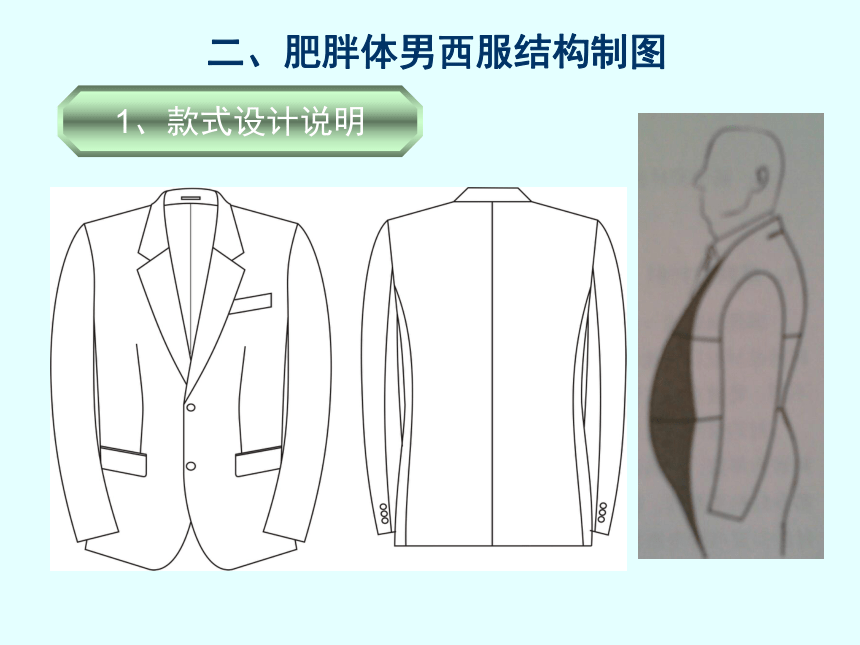

1、款式设计说明

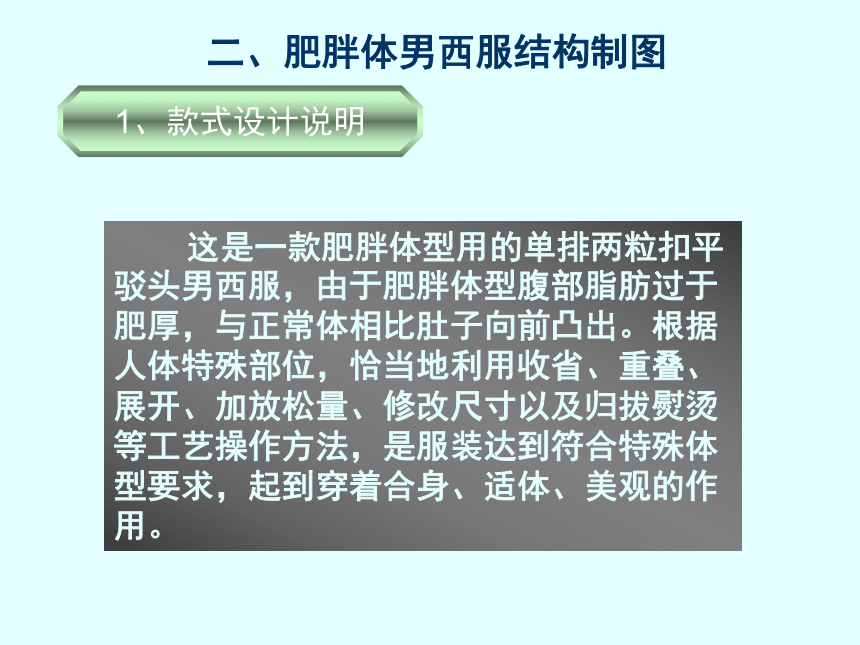

这是一款肥胖体型用的单排两粒扣平驳头男西服，由于肥胖体型腹部脂肪过于肥厚，与正常体相比肚子向前凸出。根据人体特殊部位，恰当地利用收省、重叠、展开、加放松量、修改尺寸以及归拔熨烫等工艺操作方法，是服装达到符合特殊体型要求，起到穿着合身、适体、美观的作用。
二、肥胖体男西服结构制图
1、款式设计说明

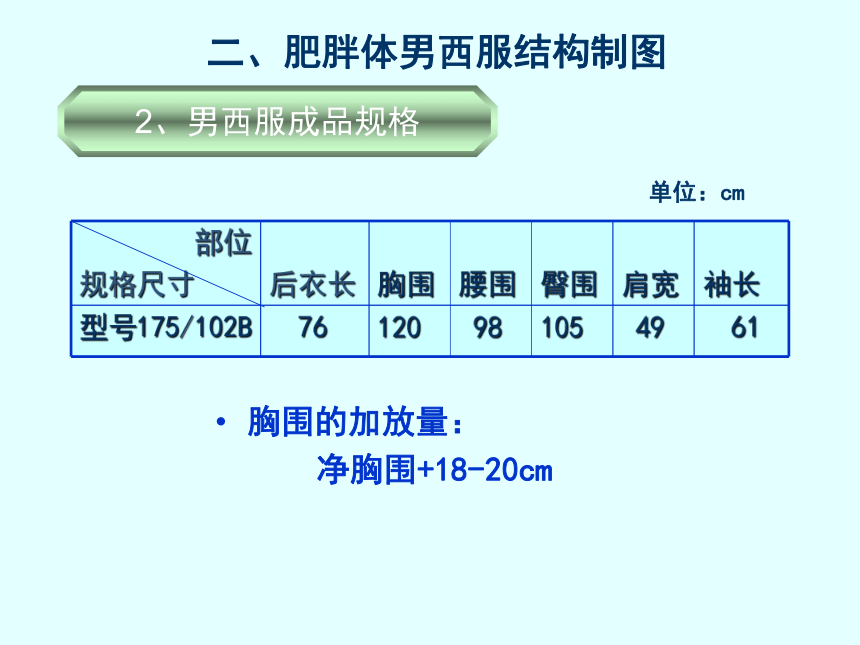

部位 规格尺寸 后衣长 胸围 腰围 臀围 肩宽
袖长
型号175/102B 76 120 98 105 49 61
单位：cm
胸围的加放量：
净胸围+18-20cm
二、肥胖体男西服结构制图
2、男西服成品规格

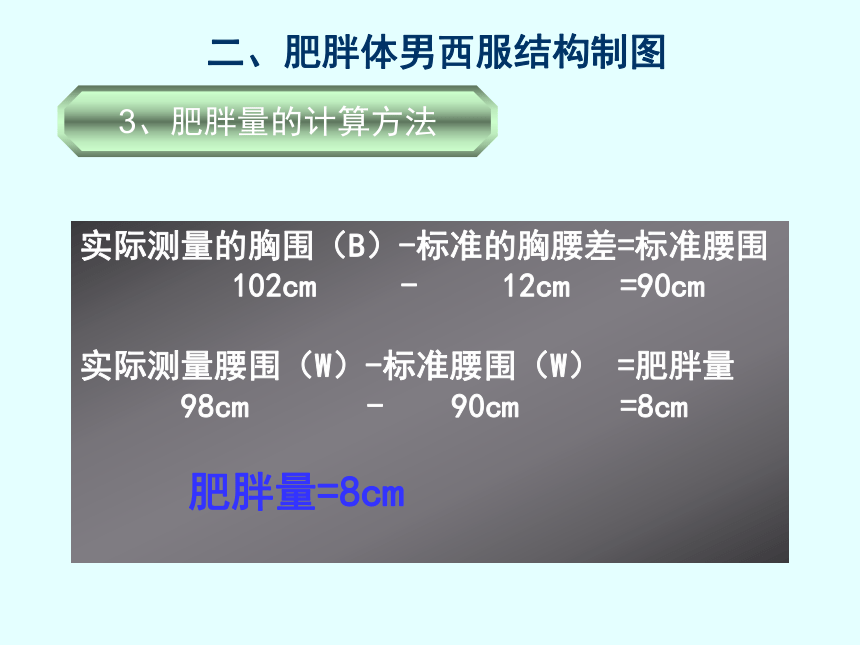

实际测量的胸围（B）-标准的胸腰差=标准腰围
102cm - 12cm =90cm
实际测量腰围（W）-标准腰围（W） =肥胖量
98cm - 90cm =8cm
肥胖量=8cm
二、肥胖体男西服结构制图
3、肥胖量的计算方法

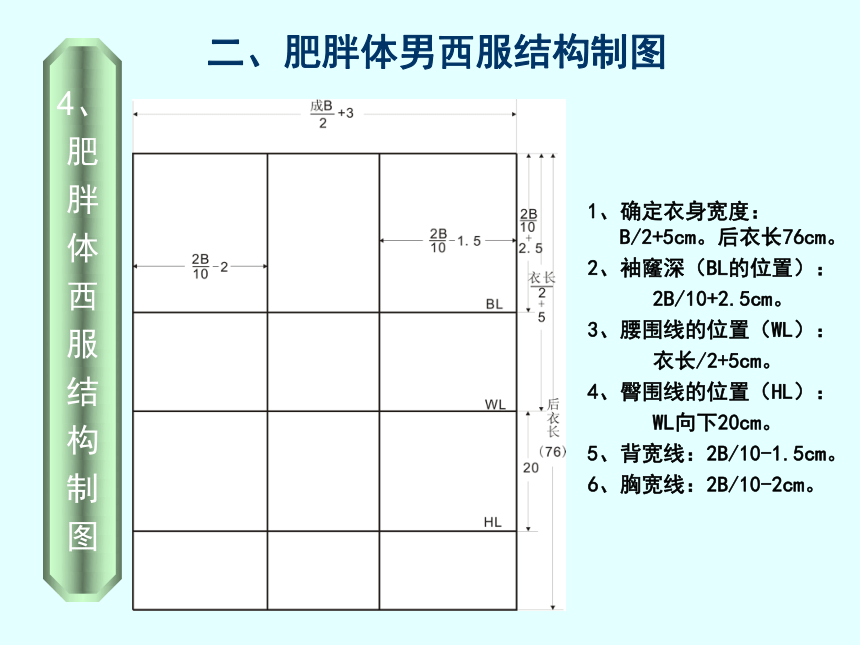

1、确定衣身宽度：B/2+5cm。后衣长76cm。
2、袖窿深（BL的位置）：
2B/10+2.5cm。
3、腰围线的位置（WL）：
衣长/2+5cm。
4、臀围线的位置（HL）：
WL向下20cm。
5、背宽线：2B/10-1.5cm。
6、胸宽线：2B/10-2cm。
4、
肥
胖
体
西
服
结
构
制
图
二、肥胖体男西服结构制图
1、后领宽：B/20+3cm。
2、后肩宽：肩宽/2 。
3、后落肩量：2.5cm。
4、在腰围线上从前中心向外
放出肥胖量/4，然后过肥
胖量的1/2与胸围线在前
中心的交接点连线，并向
两端延长。
5、前领宽：后领宽+1cm。
6、前肩宽：后肩宽-0.7cm。
7、前落肩量：5cm。
8、画后领口弧线、前后肩
线、袖窿弧线。
4、
肥
胖
体
西
服
结
构
制
图
二、肥胖体男西服结构制图
4、
肥
胖
体
西
服
结
构
制
图
1、画后背中心线、后片
底边线、后侧缝线。
2、标注后片纱向线、名称。
二、肥胖体男西服结构制图
1、画前片领口线、驳头
弧线、前门止口线、
底摆线、侧缝线。
2、画腋下片的轮廓线。
3、标注腋下片的纱向线、
裁片名称。
4、
肥
胖
体
西
服
结
构
制
图
二、肥胖体男西服结构制图
4、
肥
胖
体
西
服
结
构
制
图
1、在前片画胸袋、大袋
及胸省。
2、画贴边及里袋位置。
3、画领子轮廓线。
4、标注前片纱向线、名称。
5、标注领子纱向线、名称。
二、肥胖体男西服结构制图
4、
肥
胖
体
西
服
结
构
制
图
折叠下摆余量，订正下摆。
二、肥胖体男西服结构制图
4、
肥
胖
体
西
服
结
构
制
图
1、用彩色笔或粗笔
画轮廓线。
二、肥胖体男西服结构制图
测量袖窿弧线长度
4、
肥
胖
体
西
服
结
构
制
图
二、肥胖体男西服结构制图
4、
肥
胖
体
西
服
结
构
制
图
运用袖窿弧线（AH）的
尺寸绘制袖子结构图
二、肥胖体男西服结构制图
前门肥胖量的画法
制
图
中
关
键
部
位
二、肥胖体男西服结构制图
制
图
中
关
键
部
位
下摆多余量的处理
二、肥胖体男西服结构制图
三、肥胖体男西服样板制作
1、样板制作要点
1、沿袋口线剪开，剪至胸省的前边缘。
2、折叠前片下摆处多余的量，使之转移成肚省。
三、肥胖体男西服样板制作
1、面样板制作
1、袋口向外延长1.2cm，订正侧缝，底摆放4cm，其余均放1cm。
2、腋下片底摆放4cm，其余均放1cm。
3、后片中心放2cm,底摆放4cm，其余均放1cm。
三、肥胖体男西服样板制作
1、面样板制作
1、袖口、袖开衩处放4cm，底摆放4cm，其余均放1cm。
三、肥胖体男西服样板制作
1、面样板制作
1、在贴边翻折线的位置留出0.2-0.3cm的翻折量，在驳头角部留出0.2-0.3cm的翻折量。
2、贴边在侧缝处放1.2-1.3cm，其余四周均放1cm。
3、领子样板制作方法同男西服，在此略。
2、
里
样
板
制
作
三、肥胖体男西服样板制作
1、后身以半里为例。
2、袖里样板制作方法同男西服袖里样板，在此略。
3、
各
种
贴
边
样
板
制
作
三、肥胖体男西服样板制作
3、
各
种
贴
边
样
板
制
作
三、肥胖体男西服样板制作
3、
各
种
贴
边
样
板
制
作
三、肥胖体男西服样板制作
3、
各
种
贴
边
样
板
制
作
三、肥胖体男西服样板制作
肥胖体男西服结构制图与样板
1、款式结构分析的同时要分析人体的体型特征。
2、尺寸计算要准确。
3、绘图要认真、仔细、整洁，基础线与轮廓线
区分要清楚。
4、公式、纱向线、名称标注要齐全。
5、样板制作要结合工艺要求，放缝准确，样板
上袋位、省位、纱向线、裁片名称、合印标
记点标注要齐全。
总结
肥胖体男西服结构制图与样板
1、绘制1：4肥胖体男西服的结构制图。
2、制作1：1肥胖体男西服的工业用样板。
作业
