第一章 AI软件概述
Adobe Illustrator
服装设计实例训练教程
一
二
三
四
AI软件概述
第一节 AI的工作界面
第二节 菜单栏
第三节 工具箱和控制栏
第四节 面板组
第一节 纽扣符号的设计绘制
第二节 纽扣符号库的设置与使用
第三节 拉链画笔的设计绘制
第四节 拉链画笔的设置、保存与使用
第五届 皱褶画笔的绘制、保存与使用

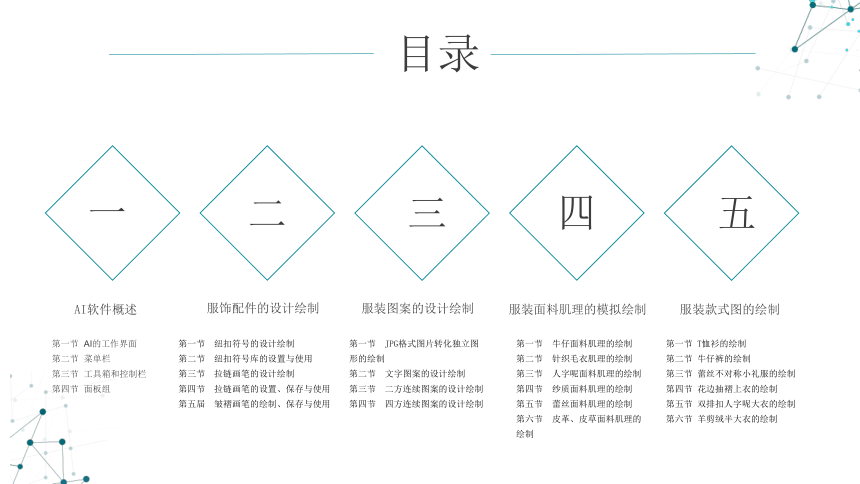

目录
五
服饰配件的设计绘制
服装图案的设计绘制
第一节 JPG格式图片转化独立图形的绘制
第二节 文字图案的设计绘制
第三节 二方连续图案的设计绘制
第四节 四方连续图案的设计绘制
服装面料肌理的模拟绘制
服装款式图的绘制
第一节 牛仔面料肌理的绘制
第二节 针织毛衣肌理的绘制
第三节 人字呢面料肌理的绘制
第四节 纱质面料肌理的绘制
第五节 蕾丝面料肌理的绘制
第六节 皮革、皮草面料肌理的绘制
第一节 T恤衫的绘制
第二节 牛仔裤的绘制
第三节 蕾丝不对称小礼服的绘制
第四节 花边抽褶上衣的绘制
第五节 双排扣人字呢大衣的绘制
第六节 羊剪绒半大衣的绘制

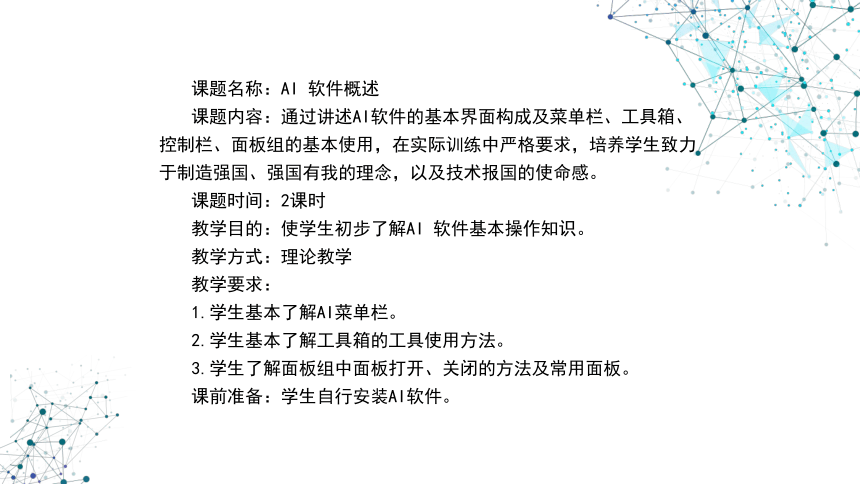

课题名称：AI 软件概述
课题内容：通过讲述AI软件的基本界面构成及菜单栏、工具箱、控制栏、面板组的基本使用，在实际训练中严格要求，培养学生致力于制造强国、强国有我的理念，以及技术报国的使命感。
课题时间：2课时
教学目的：使学生初步了解AI 软件基本操作知识。
教学方式：理论教学
教学要求：
1.学生基本了解AI菜单栏。
2.学生基本了解工具箱的工具使用方法。
3.学生了解面板组中面板打开、关闭的方法及常用面板。
课前准备：学生自行安装AI软件。

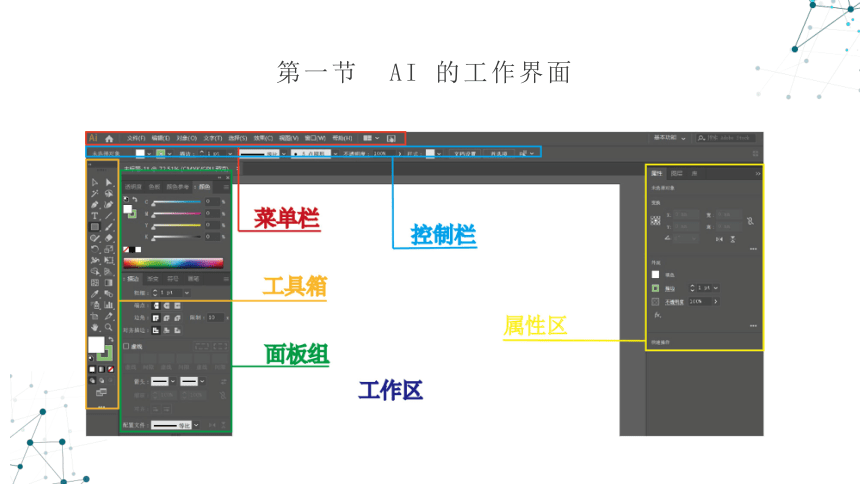

第一节 AI 的工作界面

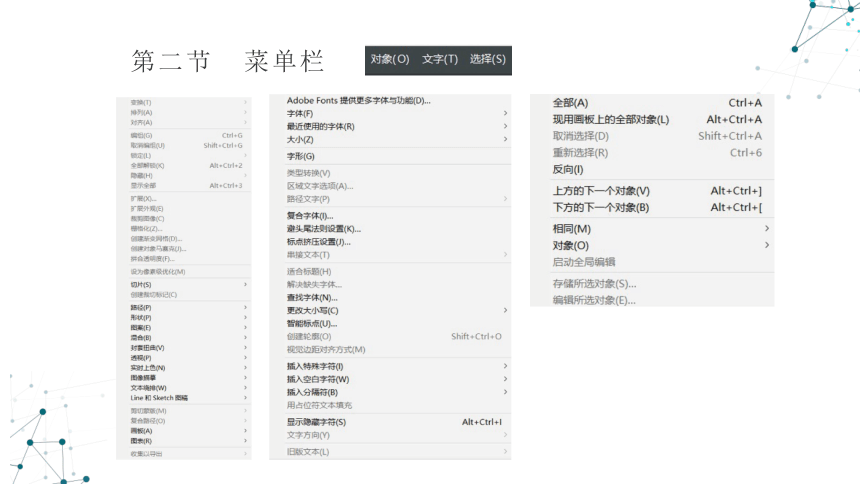

第二节 菜单栏

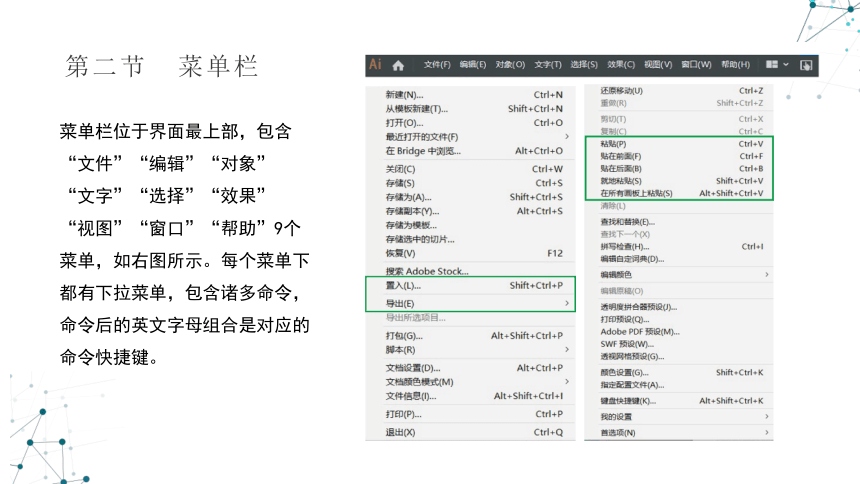

菜单栏位于界面最上部，包含
“文件”“编辑”“对象”
“文字”“选择”“效果”
“视图”“窗口”“帮助”9个菜单，如右图所示。每个菜单下都有下拉菜单，包含诸多命令，命令后的英文字母组合是对应的命令快捷键。

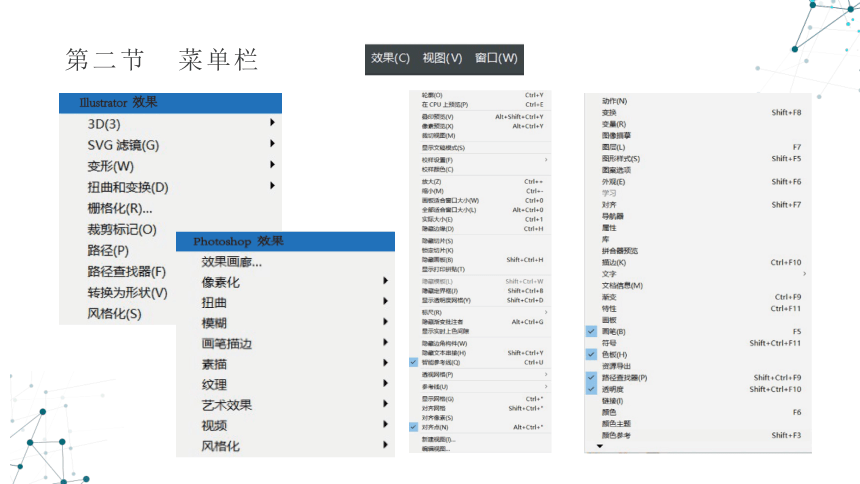

第二节 菜单栏
第二节 菜单栏
第三节 工具箱和控制栏

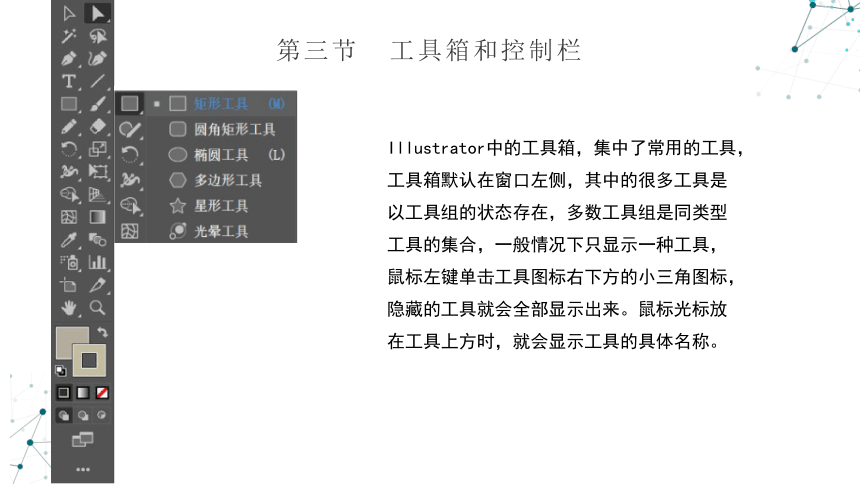

Illustrator中的工具箱，集中了常用的工具，工具箱默认在窗口左侧，其中的很多工具是以工具组的状态存在，多数工具组是同类型工具的集合，一般情况下只显示一种工具，鼠标左键单击工具图标右下方的小三角图标，隐藏的工具就会全部显示出来。鼠标光标放在工具上方时，就会显示工具的具体名称。
第三节 工具箱和控制栏

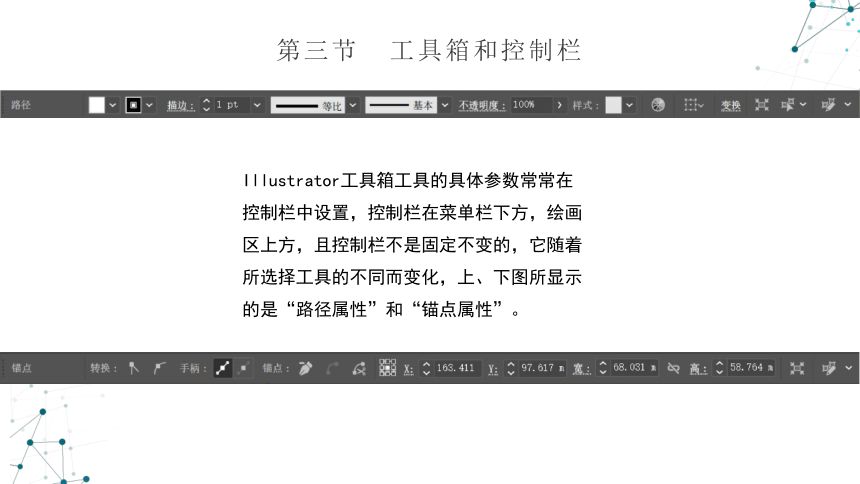

Illustrator工具箱工具的具体参数常常在控制栏中设置，控制栏在菜单栏下方，绘画区上方，且控制栏不是固定不变的，它随着所选择工具的不同而变化，上、下图所显示的是“路径属性”和“锚点属性”。
第三节 工具箱和控制栏

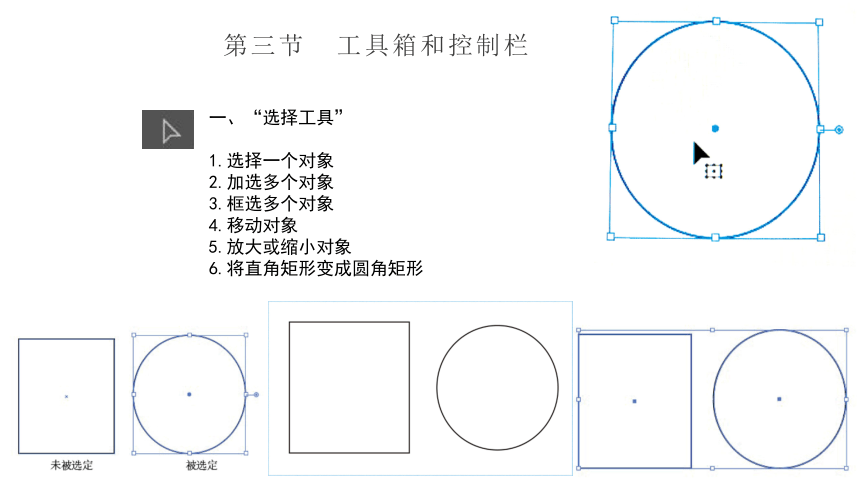

一、“选择工具”
1.选择一个对象
2.加选多个对象
3.框选多个对象
4.移动对象
5.放大或缩小对象
6.将直角矩形变成圆角矩形
第三节 工具箱和控制栏

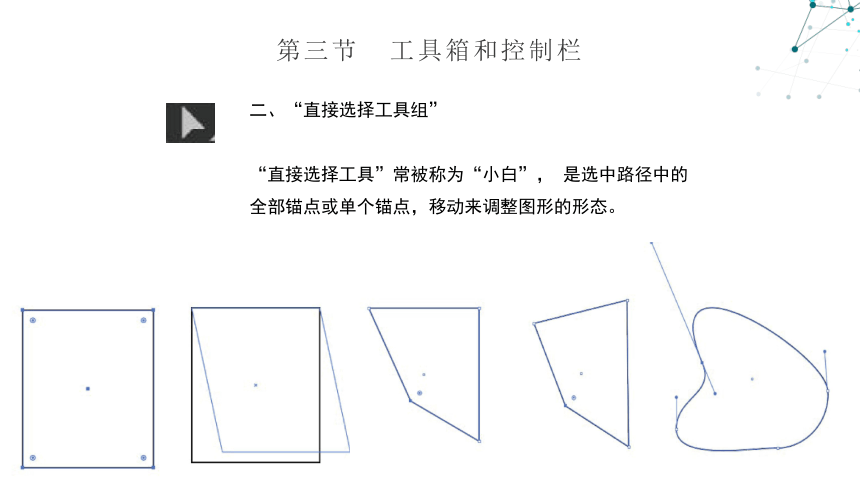

二、“直接选择工具组”
“直接选择工具”常被称为“小白”， 是选中路径中的全部锚点或单个锚点，移动来调整图形的形态。
第三节 工具箱和控制栏
三、“魔棒工具”
“魔棒工具”的作用与PS中的魔棒工具一样，都是通过使用魔棒选取相同颜色的区域，也可以按住Shift键，加按鼠标左键进行加选。
第三节 工具箱和控制栏
四、“钢笔工具组”
“钢笔工具组”中包含了“钢笔工具”“添加锚点工具”“删除锚点工具”“锚点工具”。“钢笔工具”在软件中用来绘制图形，可以绘制直线也能够绘制曲线。“添加锚点工具”和“删除锚点工具”，都是为配合“钢笔工具”绘制图形而存在的命令。
第三节 工具箱和控制栏
五、“文字工具组”
“文字工具组”包含了“文字工具”“区域文字工具”“路径文字工具”“直排文字工具”“直排区域文字工具”“直排路径文字工具”“修饰文字工具”七个有关文字排列的工具，配合控制栏“字符”，这些工具可调整文字摆放姿态。
第三节 工具箱和控制栏
六、“直线段工具组”
“直线段工具组”中包含“直线段工具”“弧形工具”“螺旋线工具”“矩形网格工具”“极坐标网格工具”，服装设计中比较常用“直线段工具”和“弧形工具”，用来绘制直线段和弧线。
第三节 工具箱和控制栏
七、“矩形工具组”
“矩形工具组”包含了“矩形工具”“圆角矩形工具”“椭圆工具”“多边形工具”“星形工具”和“光晕工具”。除了“光晕工具”，都是绘制基础图形的工具，它们在没有具体数据要求的情况下，按住鼠标左键拖拉即可绘制出图形；如果绘制时，再加按Shift键辅助，则图形为正方形、正圆等正图形。
第三节 工具箱和控制栏
八、“画笔工具组”
“画笔工具组”中只有“画笔工具”和“斑点画笔工具”。
“画笔工具”：能够绘制随意变化方向的路径，且配合“画笔面板”可以绘制出千姿百态的效果。
“斑点画笔工具”：绘制的不是路径，而是一个带有填充的图形，且斑点画笔绘制两个图形相连时，两个图形可以自动连接成一个图形。
第三节 工具箱和控制栏
九、“铅笔工具组”
“铅笔工具组”其中包含5个工具：“Shaper工具”“铅笔工具”“平滑工具”“路径橡皮擦工具”“连接工具”，主要用来绘制、擦除、连接、平滑路径等。
第三节 工具箱和控制栏
十、“橡皮擦工具组”
“橡皮擦工具组”中只有三个工具，“橡皮擦工具”“剪刀工具”“刻刀”，它们主要用于擦除、切断和断开路径。
第三节 工具箱和控制栏
十一、“旋转工具组”
“旋转工具组”下只有“旋转工具”和“镜像工具”，它们都是变换对象形态的工具。使用时，不仅能够通过按住鼠标左键拖动的方式进行变换，双击工具，还可以打开对应的对话框，设置精准数值进行变换。
第三节 工具箱和控制栏
十二、“比例缩放工具组”
“比例缩放工具组”中有三个工具，“比例缩放工具”“倾斜工具”“整形工具”。
“比例缩放工具”可以将图形大小进行任意的缩放。
“倾斜工具”能将所选对象沿水平或垂直方向进行倾斜处理，也可以通过设置特定角度使对象倾斜。
“整形工具”可以通过在路径上加控制点拖拉，来改变矢量图形的形状。
第三节 工具箱和控制栏
十三、“宽度工具组”
“宽度工具组”中有八种工具，它们不仅具有对矢量图形的外形进行变形的能力，而且部分工具还可以对位图进行操作处理，它们是“宽度工具”“变形工具”“旋转扭曲工具”“缩拢工具”“膨胀工具”“扇贝工具”“晶格化工具”和“皱褶工具”。它们的使用也很简单，单击工具后，鼠标左键在路径上拖拉即可使图形发生变化；双击工具，即可在弹出的对话框中通过设置参数使图形变化。
第三节 工具箱和控制栏
十四、“自由变换工具组”
“自由变换工具组”中只有“自由变换工具”和“操控变形工具”。
“自由变换工具”能够直接将对象进行缩放、旋转、倾斜、扭曲等操作，配合自由变换的隐藏工具，自由变换小面板，可以将对象做等比缩放、按透视效果变形及自由扭曲变形等效果的操作。
第三节 工具箱和控制栏
十五、“形状生成器工具组”
“形状生成器工具组”中含有三个工具，“形状生成器工具”“实时上色工具”和“实时上色选择工具”。
“形状生成器工具”可以在多个重叠的图形间迅速得到新图形。
“实时上色工具”能够对多个对象的交叉区域进行颜色各异的填充。
第三节 工具箱和控制栏
十六、“透视网格工具组”
“透视网格工具组”中有“透视网格工具”和“透视选区工具”，此工具在服装设计中极少使用，如果无意间打开，可以在菜单栏“视图”的下拉菜单中将其关闭。
第三节 工具箱和控制栏
十七、“网格工具”
“网格工具”是一种多点填色工具，能够为对象填充复杂的颜色，还可以通过对图形边缘处的网格线进行移动，来改变对象的外形。网格工具是通过鼠标左键在路径上点击，为对象添加无规律的网格，然后设置网格点的颜色，网格点上的颜色会与周围颜色产生一定程度的过渡，从而产生丰富的色彩。
第三节 工具箱和控制栏
十八、“吸管工具组”
“吸管工具组”中是两个完全不相干的工具，“吸管工具”和“度量工具”。“吸管工具”能够吸取其他矢量对象的属性与颜色，并快速赋予给目标对象。“吸管工具”能吸取图形的描边式样、填充颜色，还能吸取文字对象的字符属性和段落属性，甚至位图中的色彩。
第三节 工具箱和控制栏
十九、“混合工具”
“混合工具”不仅能够将一个形状，根据设置的步数渐变为另一个形状，而且图形的颜色也能随之渐变。
第三节 工具箱和控制栏
二十、“符号喷枪工具组”
“符号喷枪工具组”中有八个工具，“符号喷枪工具”
“符号移位器工具”“符号紧缩器工具”“符号缩放器工具”
“符号旋转器工具”“符号着色器工具”“符号滤色器工具”
“符号样式器工具”。其中，“符号喷枪工具”在画面中需要添加大量符号时使用，其他工具对符号形态进行调整时使用。
第三节 工具箱和控制栏
二十一、“画板工具”
AI软件中，页面内在常态下只有一张画板。如果绘制的图形数量较大，画板上的容纳空间不足，就可以使用“画板工具”，在原画板下方再绘制多个画板，来增大绘制空间。增加画板的方法也很简单，点选“画板”工具后，按住鼠标左键拖动，松开鼠标后画板就被画出来，拖拉虚线边框上的空心小方框即可调整画板的大小。
第三节 工具箱和控制栏
二十二、“填色与描边工具组”
“填色与描边工具组”中的工具比较复杂，如左图所示，包含了“填色、描边工具”“填色、描边转换工具”“填色”“渐变填色”“无填色”。
“填色”是指给图形的边框内但不包含边框的内部填上颜色。“描边”是填充图形的边框颜色。当需要填充内部颜色即用鼠标左键点击“填色”，“填色”图标即跳到“描边”前面；需要选择描边颜色即用鼠标左键把“描边”调到前面。
“渐变填色”，既可以将内部填充色填为渐变色，也可以将描边色填为渐变色。
“无填色”，点击这个工具，表示将选定的填色或描边设置为透明色。
第四节 面板组
面板隐藏在窗口菜单下，鼠标左键单击面板名称，面板即显示在桌面上。窗口菜单下涉及设置对象参数的面板多达三十几个，仅设置颜色方面的面板就有色板、颜色、颜色参考、颜色主题。面板组能够全方位的对对象的各项参数进行设置。
第四节 面板组
一、“描边”面板
“描边”面板能够对对象的边框进行粗细、样式等的设置。用“对齐描边”来选择描边在路径的中部、内部还是外部，还可以将描边的线型设置为虚线效果，虚线的长度、虚线间的间隙大小都可以进行通过面板进行设置。
第四节 面板组
二、色彩面板
为对象设置色彩的面板包含了“色板”面板、“颜色”面板、“颜色参考”面板等。“色板”面板是现成的色块可供选择；“颜色”面板可以设置参数选择颜色或根据感觉点击选择色彩；“颜色参考”面板则是“色板”和“颜色”面板的补充。
第四节 面板组
三、“渐变”面板
“渐变”面板可以对渐变类型、颜色、角度等参数进行设置，为对象填充渐变色彩。
渐变的“类型”分为“线性渐变”“径向渐变”和“任意形状渐变”。“线性渐变”是渐变色从左端向右端的水平变化，“径向渐变”是渐变色从中心向边缘的发散变化，“任意形状渐变”是有几种色彩随着画面中的圆点的移动而相互间渐变变化，色彩极丰富。
第四节 面板组
四、“画笔”面板
“画笔”面板上，不仅能够直接使用面板上的常用画笔，还可以打开位于面板左下角的画笔库，选用其中保存的各种风格的画笔笔尖。画笔面板不但能够存放、删除最近使用过的画笔，还可以在右上角的画笔选项菜单下，通过点击新建画笔、存储画笔库等命令，将自行设计的画笔存储，自行存储的画笔与系统中自带的画笔具有相同的功能。画笔面板在绘制服装设计效果图和款式图时极其常用。
第四节 面板组
五、“路径查找器”面板
使用“路径查找器”面板，可以对重叠的对象进行相加、相减、提取交集、排除交集的操作，从而得到新的对象。路径查找器面板的使用率极高，在进行服饰设计、服装图案设计时经常用到。
第四节 面板组
六、“符号”面板
“符号”面板中的符号，是可以大量重复并快捷添加到画面中的图形。在符号面板上只显示少量符号，不同类型的符号存在符号库菜单中，点击即可使用。另外，符号面板上还可以新建、存储自行设计的符号，自行设计的符号，不但一次存储、终身使用，而且功能与系统中自带的符号相同。
第四节 面板组
七、“图像描摹”面板
图像描摹能够将位图转换为矢量图，转换后的矢量图经“扩展”操作后，才能够进行调整路径、填色等编辑。当“置入”的位图处于被选中状态，控制栏上会显示处理图像的各种参数。
第四节 面板组
八、“透明度”面板
透明度的设置，主要是利用顶层对象的透明程度，来实现对象融合效果的制作。“透明度”面板上，混合模式除“正常”项以外，还有“正片叠底”等多种混合模式，这些模式的使用，使对象的融合效果更加丰富。
本章小结
1.Adobe Illustrator软件的菜单栏、工具箱和控制栏、面板组中的工具和命令需配合使用，才能设计绘制服装设计图。
2.菜单栏下有九个菜单，其中窗口菜单下，有决定是否显示工具栏、控制栏和各个面板的选项。
3.工具箱在“基本功能”和“传统基本功能”的不同选项下，显示出的工具数量和工具栏形态都不同。
4.面板组的各种面板能够设置各种不同的参数。其中“色板”“颜色”“颜色参考”面板各有所长，配合使用，可以为对象填充任何色彩。
5.“基本功能”下，可以按照自己的设计习惯，使用“新建工作区”重新安排设置自己的工作区。
思考题
1．在数字经济的背景下，AI软件能够服务哪些行业？
2. 在AI中，如何设置符合自己设计习惯的工作区？
3．“色”“颜色”“颜色参考”面板各自的所长、所短是什么？
4．“工具箱”和“控制栏”间是什么关系？
5. 一个有标准尺寸且转角圆形的手机的长度、宽度和转角弧度如何设置？
