第二章
服装虚拟仿真表现概述
第二章 服装虚拟仿真表现概述
课题名称：服装虚拟仿真表现概述
课题内容：1.三维服装技术发展概述
2.3D服装软件系统的2D工具
3.3D服装虚拟软件系统的 3D工具
课题时间：4课时
教学目的：了解服装三维虚拟的应用和市场需求；理解三维服装建模方法，掌握3D服装设计软件 各种工具
使用。
教学方式：1.教师ppt讲解、电脑示范3D服装设计软件的各类工具的操作方法。
2.学生操作练习，通过作业练习巩固知识点，以及数字教学资源以加深理解软件工具的使用方法。
教学要求：要求学生掌握服装三维软件工具的使用方法，熟悉服装三维服装的建模流程，了解服装虚拟的业
内发展状况。

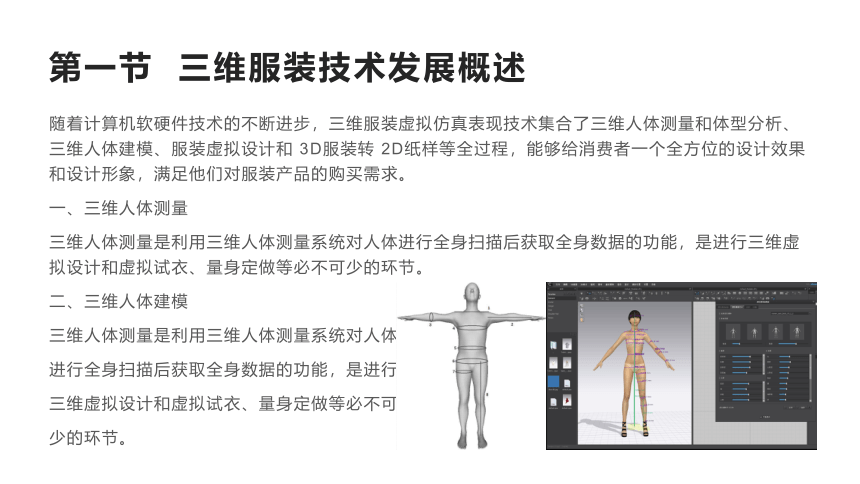

第一节 三维服装技术发展概述
随着计算机软硬件技术的不断进步，三维服装虚拟仿真表现技术集合了三维人体测量和体型分析、三维人体建模、服装虚拟设计和 3D服装转 2D纸样等全过程，能够给消费者一个全方位的设计效果和设计形象，满足他们对服装产品的购买需求。
一、三维人体测量
三维人体测量是利用三维人体测量系统对人体进行全身扫描后获取全身数据的功能，是进行三维虚拟设计和虚拟试衣、量身定做等必不可少的环节。
二、三维人体建模
三维人体测量是利用三维人体测量系统对人体
进行全身扫描后获取全身数据的功能，是进行
三维虚拟设计和虚拟试衣、量身定做等必不可
少的环节。

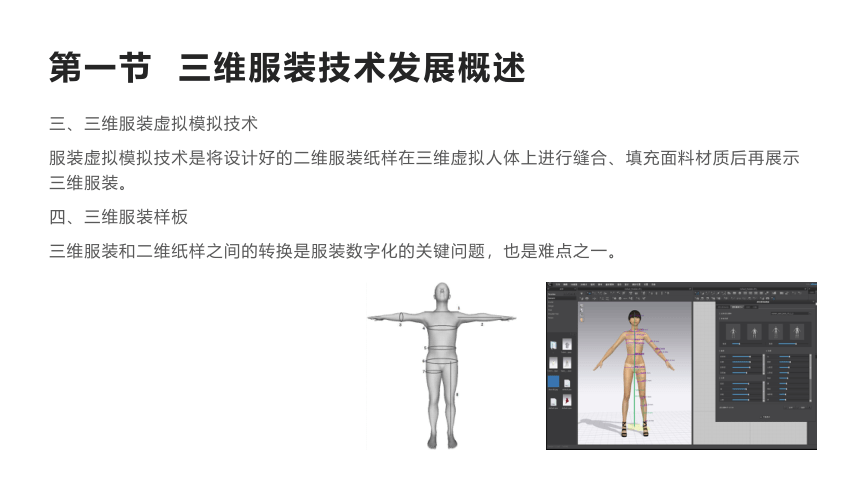

三、三维服装虚拟模拟技术
服装虚拟模拟技术是将设计好的二维服装纸样在三维虚拟人体上进行缝合、填充面料材质后再展示三维服装。
四、三维服装样板
三维服装和二维纸样之间的转换是服装数字化的关键问题，也是难点之一。
第一节 三维服装技术发展概述
第二节 3D服装软件系统的 2D工具
一、调整样板工具组
1. 调整样板工具
2. 编辑样板工具
3. 编辑圆弧工具
4. 编辑曲线点工具
5. 加点/分线工具
6. 剪口工具
7. 生成圆顺曲线工具
8. 延展样板（点）/延展样板（线段）工具 /
调整样板工具组:通过调整样板工具，能够移动、缩放、旋转需要修改的样板。

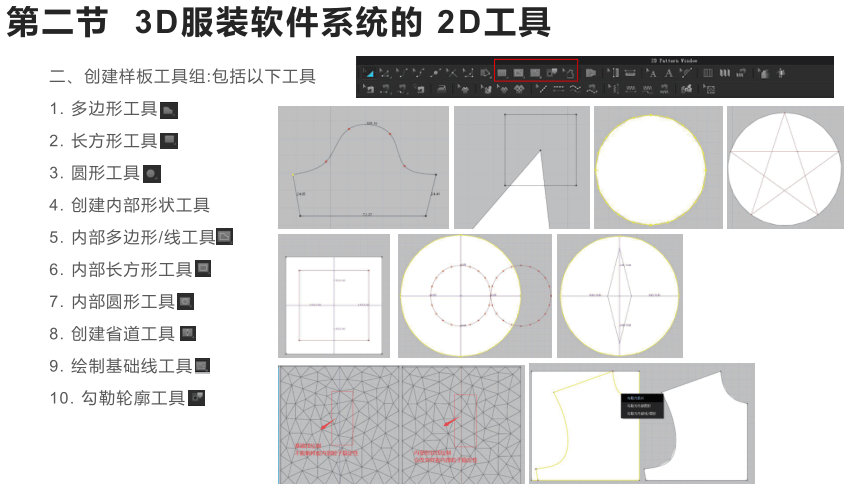

二、创建样板工具组:包括以下工具
1. 多边形工具
2. 长方形工具
3. 圆形工具
4. 创建内部形状工具
5. 内部多边形/线工具
6. 内部长方形工具
7. 内部圆形工具
8. 创建省道工具
9. 绘制基础线工具
10. 勾勒轮廓工具
第二节 3D服装软件系统的 2D工具

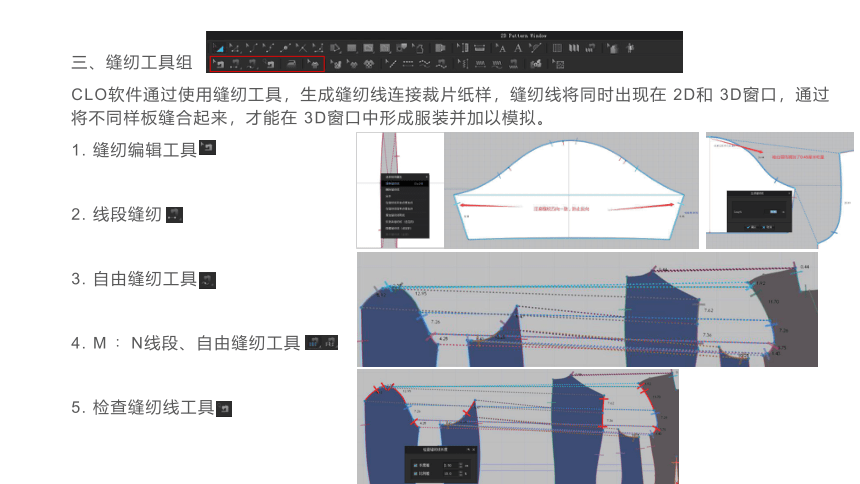

三、缝纫工具组
CLO软件通过使用缝纫工具，生成缝纫线连接裁片纸样，缝纫线将同时出现在 2D和 3D窗口，通过将不同样板缝合起来，才能在 3D窗口中形成服装并加以模拟。
1. 缝纫编辑工具
2. 线段缝纫
3. 自由缝纫工具
4. M ∶N线段、自由缝纫工具
5. 检查缝纫线工具

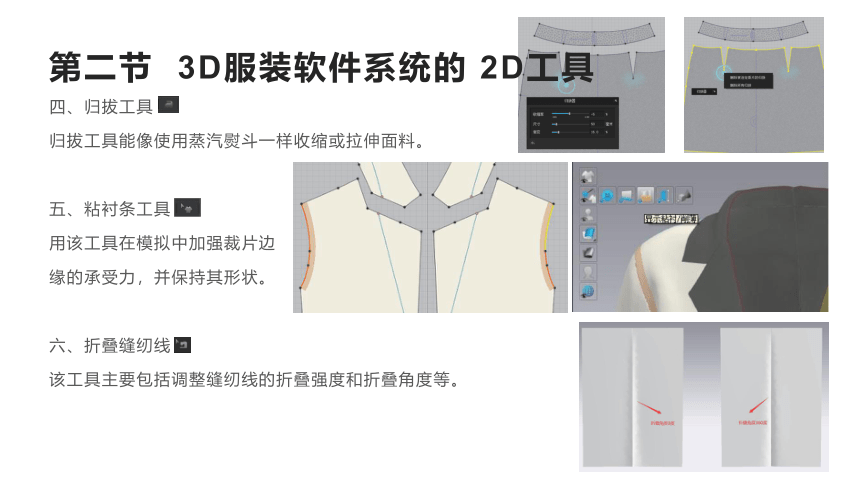

四、归拔工具
归拔工具能像使用蒸汽熨斗一样收缩或拉伸面料。
五、粘衬条工具
用该工具在模拟中加强裁片边
缘的承受力，并保持其形状。
六、折叠缝纫线
该工具主要包括调整缝纫线的折叠强度和折叠角度等。
第二节 3D服装软件系统的 2D工具
七、生产准备、工业样板工具:包括以下工具
1. 缝份工具
缝份工具功能是给样板增加止口、缝份。
2. 比较样板长度工具
通过临时对齐，比较不同样板上两段线段的长度。
3. 测量点工具
创建测量尺测量 2D样板/内部图形/ 贴图等特定部分的长度。
4. 编辑测量点工具
移动或删除 POM（测量尺）。
第二节 3D服装软件系统的 2D工具
5. 样板标注工具
为样板创建文本注释。
6. 编辑注释工具
以移动/删除 2D样板标注。
7. 样板标志工具
从“属性编辑器”中选取相应符号。
8. 放码工具
对样板进行放码。
9. 自动放码
根据系统模特，自动将导入样板放大缩小尺寸。
第二节 3D服装软件系统的 2D工具
八、明线工具组：包括以下工具
1. 线段明线
2. 自由明线
3. 缝纫明线
4. 编辑明线
第二节 3D服装软件系统的 2D工具
九、缝纫褶皱工具组
通过在缝纫接缝处设置系统设定的纹理褶皱贴图，增强模拟真实感。包括以下工具：
1. 编辑缝纫褶皱工具
2. 线段缝纫褶皱工具
3. 自由缝纫褶皱工具
4. 缝合线缝纫褶皱工具
第二节 3D服装软件系统的 2D工具
十、褶裥工具组
包括以下工具：
1. 手工缝制褶裥
增强服装的立体感、层次感。
2. 褶裥工具
该工具在样板中切展增加褶裥量的方法制作褶裥。
3. 翻折褶裥工具
可以与缝制褶皱工具配合使用生成多个褶。
4. 缝制褶裥工具
第二节 3D服装软件系统的 2D工具
十一、层工具
包括一下工具：
1. 层的概念
软件为了方便安排内外多件的服装设定了层的概念。
2. 设定层次工具
用设定层次工具快速设定两个重叠样板的上下层
关系。
第二节 3D服装软件系统的 2D工具
第三节 3D服装虚拟软件系统的3D工具
一、调整工具组
包括以下工具：
1. 模拟工具
2. 选择移动工具
运用该工具在3D窗口中选择及移动样板。
3. 选择网格工具
运用该工具，可以在服装中局部选择，适合对一些细节位置做局部调整。
4. 固定针工具
运用该工具，可以将服装的局部固定，也可以将针固定在模特身上，
方便服装安排调整。
5. 折叠安排工具
该工具可以在样板激活模拟前，将衣领、袖口、裤脚进行翻折处理。
6. 缝纫工具
3D界面缝纫工具用法同 2D界面缝纫工具。
7. 假缝工具
可以在已试穿好的服装上，临时捏合褶，用来调整合体效果。
第三节 3D服装虚拟软件系统的3D工具
8. 编辑假缝
调整假缝位置及假缝针之间线的长度或删除不需要的假缝。
9. 固定到虚拟模特上工具
时将样板固定到虚拟模特身上，在做虚拟立体裁剪时配合使用。
10. 重置2D安排位置（全部）工具
方便将样板在 3D界面布置好，方便进一步安排在模特身上。
11. 重置3D安排位置工具
将全部或选择的样板安排位置重新恢复到模拟前的位置，使用此工具
可解决部分模拟后出现问题的情况。
12. 提高/降低服装品质工具
提高服装品质工具目的是强调服装的真实性和更高的品质，降低服装
品质工具可以加快调整模拟速度
第三节 3D服装虚拟软件系统的3D工具
二、立体裁剪工具组
包括以下工具：
1. 虚拟模特圆周胶带工具
在虚拟模特身体安置圆周标记带。
2. 线段虚拟模特胶带
在虚拟模特身体两点之间安排线段标记带。
3. 编辑虚拟模特胶带
将虚拟模特上生成的胶带删除。
4. 贴附到虚拟模特胶带
将样板的边缘或内部线粘在虚拟模特胶带上。
第三节 3D服装虚拟软件系统的3D工具
5. 3D画笔（服装）
在 3D界面服装样板中绘制直线和曲线。
6. 编辑3D画笔工具（服装）
编辑在 3D服装上创建的线。
7. 3D笔（虚拟模特）工具
在虚拟模特身上画线并将其变为样板。
8. 编辑3D笔（虚拟模特）工具
编辑绘制在虚拟模特身上的 3D线。
第三节 3D服装虚拟软件系统的3D工具
9. 展开为样板工具
将模特上的闭合线段展平为平面样板。
10. 打开动作工具
点击该工具，虚拟模特将根据动作文件进行模拟。
第三节 3D服装虚拟软件系统的3D工具
三、测量工具组
包括以下工具：
1. 圆周测量工具
测量虚拟模特的尺寸。
2. 基本长度、表面长度、高
度测量工具
测量模特身上的局部长度。
3. 编辑尺寸工具
编辑虚拟模特尺寸。
第三节 3D服装虚拟软件系统的3D工具
4. 服装圆周测量工具
测量 3D界面试穿后的服装横截面的圆周长度。
5. 服装直线测量工具
是测量服装的长度工具。
6. 编辑服装测量工具
用于编辑已经存在的服装测量。
第三节 3D服装虚拟软件系统的3D工具
四、纽扣、拉链工具组
包括以下工具：
1. 选择/移动纽扣工具
用于选择、移动和删除已经做好的纽扣/扣眼。
2. 纽扣工具
在样板中增加和创建纽扣。
3. 扣眼工具
用于创建扣眼放至所需位置。
第三节 3D服装虚拟软件系统的3D工具
4. 系扣眼工具
用于将创建好的扣子和扣眼系合。
5. 拉链工具
该工具模拟拉链系合，可以自动生成拉头、拉片和根据
纹理设置尼龙、金属等拉链造型。
第三节 3D服装虚拟软件系统的3D工具
五、装饰工具组
包括以下工具：
1. 嵌条工具
用于在服装边缘创建嵌条（绲边）。
2. 编辑嵌条工具
编辑嵌条的长度、宽度、例子间距以及删除嵌条功能。
3. 贴边工具
该工具沿着样板外线创建贴边，常用领口、袖口贴
边装饰功能。
第三节 3D服装虚拟软件系统的3D工具
4. 选择贴边工具
选择贴边工具后，3D服装变为半透明，带有贴边的
板片外线将变成灰色。
5. 熨烫工具
使用此工具将两个叠在一起缝纫的样板边缘处熨烫
平整。
第三节 3D服装虚拟软件系统的3D工具
THANKS
汇报人姓名
