电气控制线路图的分类

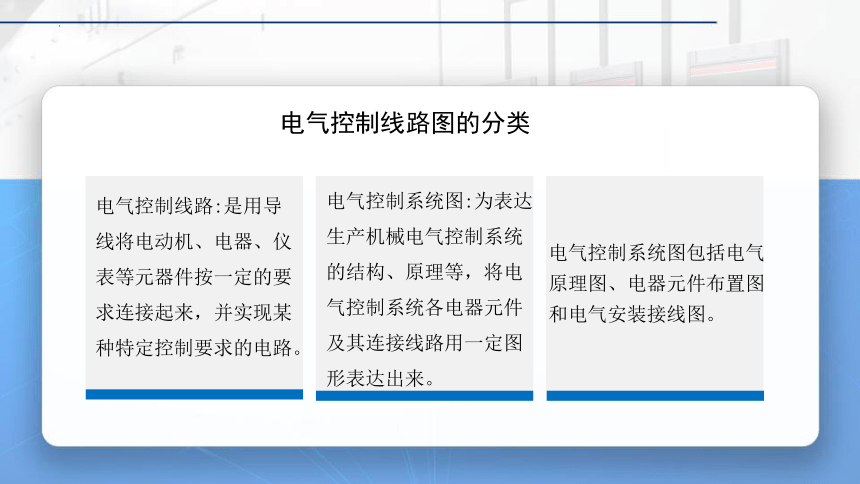

电气控制线路图的分类
电气控制系统图包括电气原理图、电器元件布置图和电气安装接线图。
电气控制线路:是用导线将电动机、电器、仪表等元器件按一定的要求连接起来，并实现某种特定控制要求的电路。
电气控制系统图:为表达生产机械电气控制系统的结构、原理等，将电气控制系统各电器元件及其连接线路用一定图形表达出来。
电气控制系统图
电气控制系统图

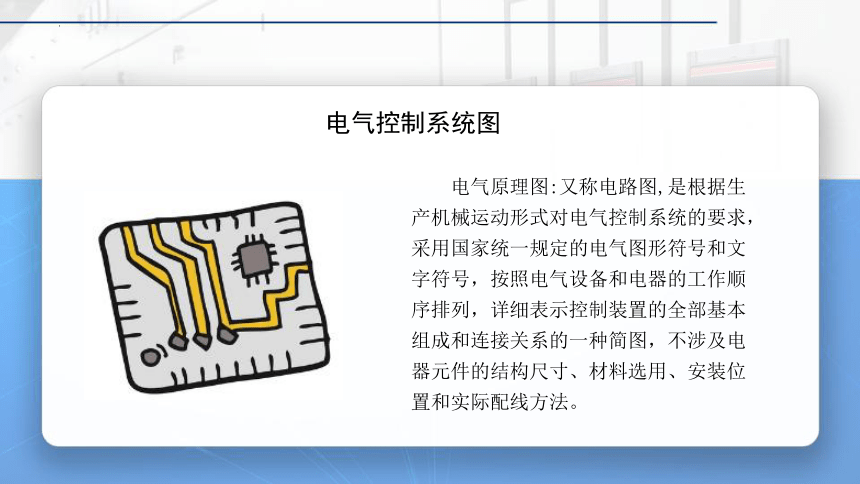

电气原理图:又称电路图,是根据生产机械运动形式对电气控制系统的要求，采用国家统一规定的电气图形符号和文字符号，按照电气设备和电器的工作顺序排列，详细表示控制装置的全部基本组成和连接关系的一种简图，不涉及电器元件的结构尺寸、材料选用、安装位置和实际配线方法。
电气控制系统图
充分表达电气设备和电器的用途、作用及线路的工作原理；
电路图的作用
电气线路安装、调试和维修的理论依据。
电气控制系统图

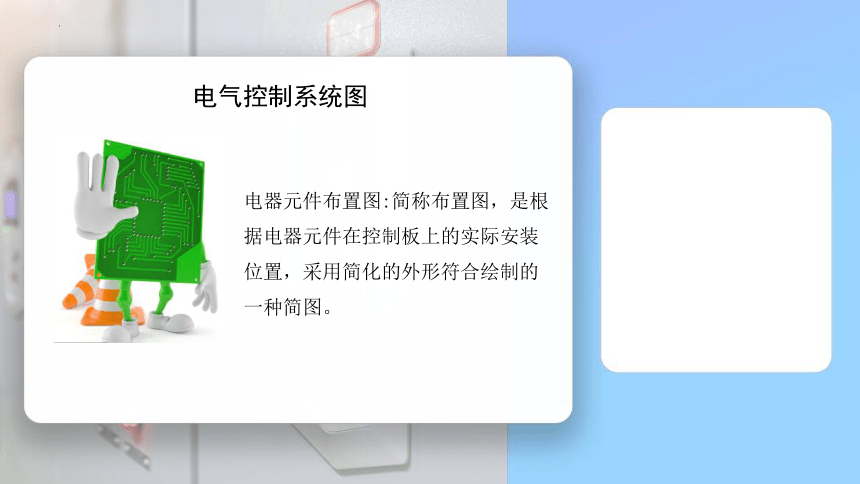

电器元件布置图:简称布置图，是根据电器元件在控制板上的实际安装位置，采用简化的外形符合绘制的一种简图。
电气控制系统图

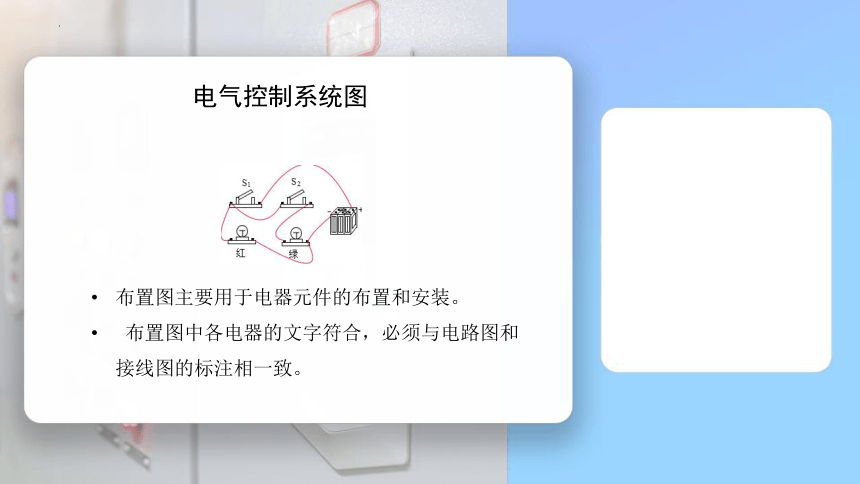

布置图主要用于电器元件的布置和安装。
布置图中各电器的文字符合，必须与电路图和接线图的标注相一致。
电气控制系统图

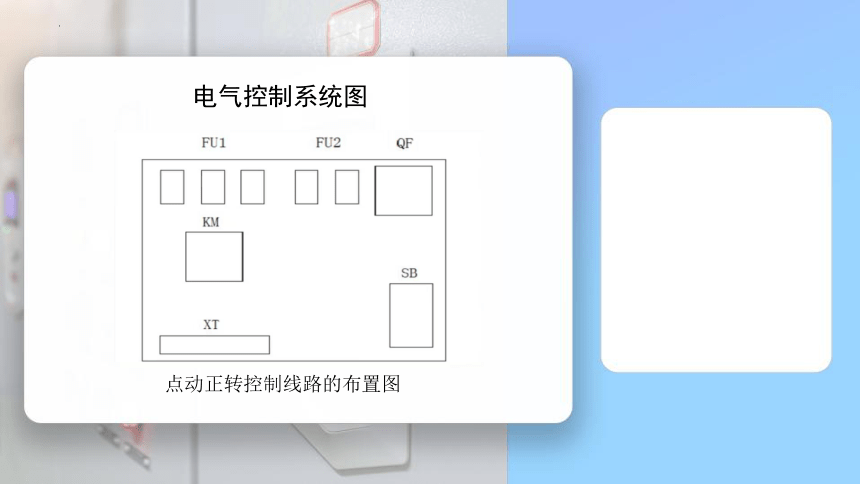

点动正转控制线路的布置图
电气控制系统图

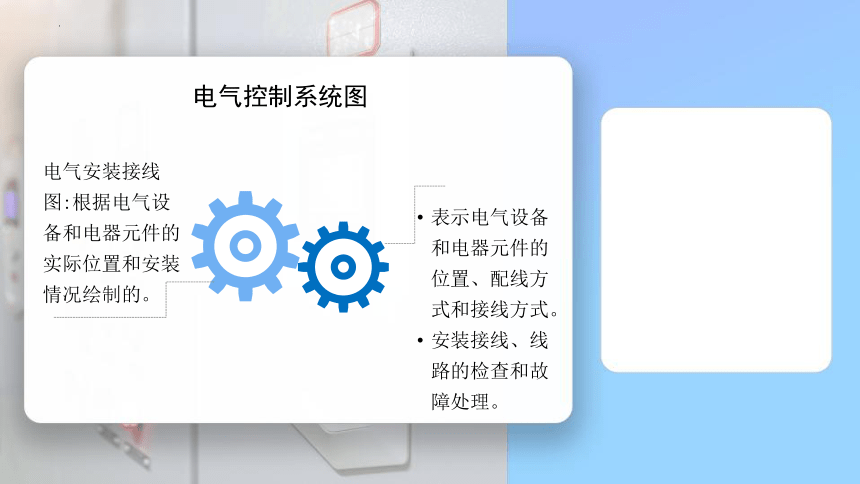

电气安装接线图:根据电气设备和电器元件的实际位置和安装情况绘制的。
表示电气设备和电器元件的位置、配线方式和接线方式。
安装接线、线路的检查和故障处理。
电气控制系统图
点动正转控制线路的接线图
识读电路图的原则
电路图
辅助电路
电源电路
主电路
识读电路图的原则
01
02
电源电路：画成水平线，三相交流电源L1、L2、L3依次排列画出，中线N和保护地线PE画在相线之下。直流电源则自上而下画“+”“一”，电源开关水平画出。
主电路：受电的动力装置及控制、保护电器的支路等，是电源向负载提供电能的电路，由主熔断器、接触器的主触头、热继电器的热元件及电动机等组成。主电路在图纸上用粗实线垂直于电源电路绘制在电路图的左侧。
识读电路图的原则
辅助电路包括：控制电路、指示电路、照明电路。
组成：触头、接触器的线圈和辅助触头、继电器的线圈和触头、仪表、指示灯及照明灯。
辅助电路通过的电流较小，一般不超过5A。
03
识读电路图的原则
辅助电路要跨接在两相电源之间。
画法：用细实线依次垂直画在主电路的右侧，且耗能元件要画在电路图的下方，与下边电源线相连，而电器的触头要画在耗能元件与上边电源线之间。
操作顺序的表示：自左至右、自上而下。
03
识读电路图的原则
各电器的触头位置都按电路未通电或电器未受外力作用时的常态位置画出，分析原理时应从触头的常态位置出发。
04
电器元件应采用国家统规定的电气图形符号表示。
同一电器的各元件按其在线路中所起的作用分别画在不同的电路中，但它们的动作是相互关联的，必须用同一个文字符号标注。
同一电路图中，相同电器较多时，需在电器元件文字符号后面加注不同的数字。
立式钻床的线路分析
立式钻床线路分析
主电路分析
M2为润滑电动机，对齿轮箱进行润滑，由KM3实现单方向控制，FU2实现短路保护;
M1为主轴电动机，带动主轴旋转，由KM1和KM2实现正反转控制，由FU1实现短路保护，KH实现过载保护;
M3为冷却泵电动机，用以输送冷却液，由低压开关QS2控制。
控制电路分析
M2停止:按下SB1→KM3线圈失电→KM3触头复位断开 →M2失电停转
由FU3对控制线路实现短路保护。
M2启动:按下SB2→KM3线圈得电 →自锁点闭合，实现自锁主触点闭合→电动机连续运转。
主轴控制的特点
主轴启动必须润滑泵启动后，主轴才能启动，实现顺序控制。
主轴是由SB3，SB4，KM1，KM2实现按钮、接触器双重连锁的正反转控制。
主轴控制的特点
按下SB3，其常闭点先断开，实现按钮联锁。其常 开点后闭合，KM1线圈得电，联锁点断开，自锁点闭合，主触点闭合，电动机连续运转。
主轴正转
按下SB4，常闭点断开，KM1线圈失电，触头复位，电动机停转，或按下SB1，其常闭点断开，KM1和KM3线圈同时失电，主轴电机和润滑泵电机停转。
主轴停止
