认识电工工具是培养电工动手能力和解决实际问题的实践基础。
常用的电工工具
钢丝钳
尖嘴钳
圆嘴钳
断线钳
紧线钳
搭压钳
电工刀
螺丝刀
活扳手
测电笔
锤
钢丝钳

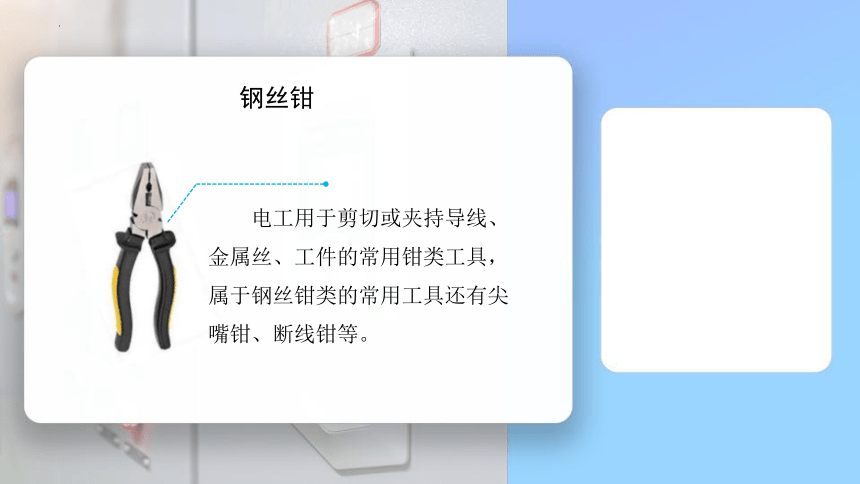

电工用于剪切或夹持导线、金属丝、工件的常用钳类工具，属于钢丝钳类的常用工具还有尖嘴钳、断线钳等。
尖嘴钳

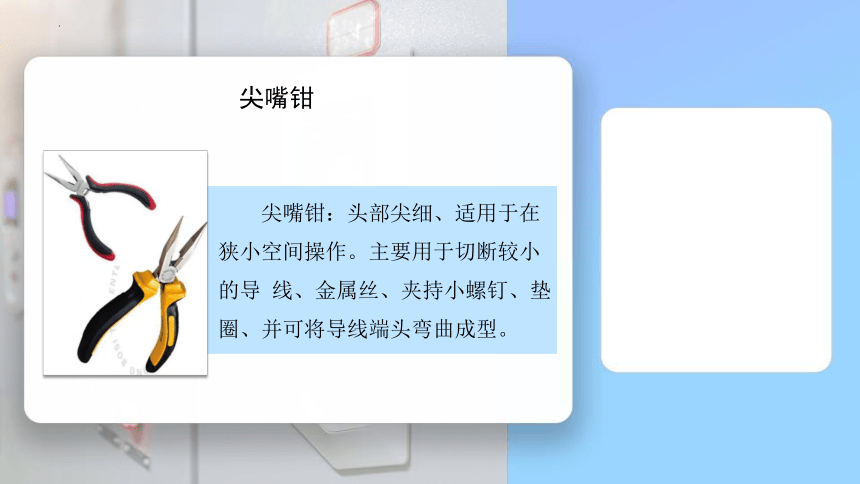

尖嘴钳：头部尖细、适用于在狭小空间操作。主要用于切断较小的导 线、金属丝、夹持小螺钉、垫圈、并可将导线端头弯曲成型。
断线钳
断线钳又名斜口钳、偏嘴钳，专门用于剪断较粗的电线或其它金属丝，其柄部带有绝缘管套。
剥线钳

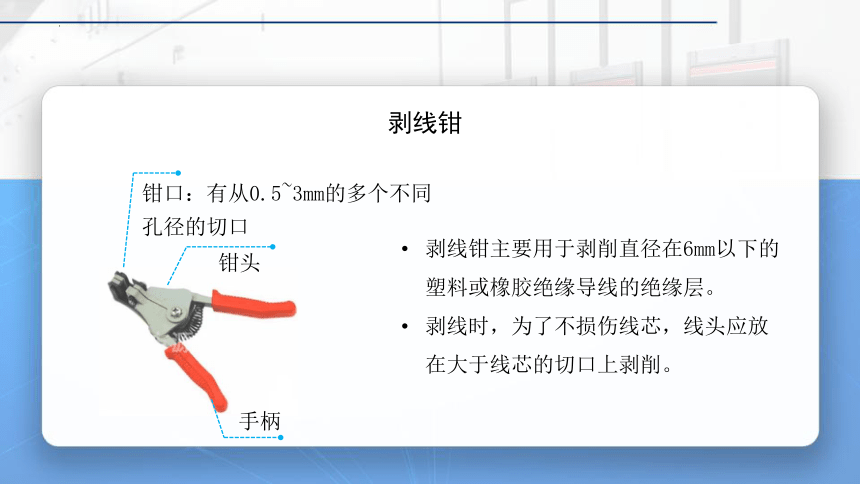

剥线钳主要用于剥削直径在6mm以下的塑料或橡胶绝缘导线的绝缘层。
剥线时，为了不损伤线芯，线头应放在大于线芯的切口上剥削。
钳头
手柄
钳口：有从0.5~3mm的多个不同孔径的切口
电工刀
电工刀在电气操作中主要用于剖削导线绝缘层、削制木禅、切割木台缺口等。
割削时刀口应朝外，以 免伤手。剖削导线绝缘层时，刀面与导线成45角倾斜切入，以免削伤线芯。
活络扳手
活络扳手：钳口可在规格范围内任意调整大小，用于旋动螺杆螺母。活络扳手规格：150mmX19mm、200mmX24mm、250mmX30mm 。
活络扳手
扳动较大螺杆螺母：所用力矩较大，手应握在手柄尾部。
扳动较小螺杆螺母：为防止钳口处打滑，手可握在接近头部的位置，且用拇指调节和稳定螺杆。
活络扳手
旋动螺杆螺母时，须把工件的两侧平面夹牢。
活络扳手不能反方向用力。
不准用钢管套在手柄上作加力杆使用。
不准用作撬棍撬重物。
不准把扳手当手锤。
螺丝刀
一字形螺丝刀：以柄部以外的刀体长度表示规格，单位为mm。电工常用 的有100、150、300mm等几种。
十字形螺丝刀：分为四个型号:I、口、IE、IV号，分别用于旋动直径为2~2.5mm、6~8mm、10~12mm等的螺钉。 其柚部以外刀体长度规格与一字形螺丝刀相同。
螺丝刀
电烙铁
外热式电烙铁（普通电烙铁）：烙铁头在发热芯里面。
焊接普通产品，对温度没要求。
缺点：加热效率低，加热速度较缓慢。
优点：发热快，不易受潮漏电、手柄温升低，手感轻巧。适合焊接体积较大，不易加热焊接的大型器件。
电烙铁
内热式电烙铁：烙铁头形状是空心筒状，发热元件被烙铁头套着，其热量不易散发到空气中去，所以热利用效率较高，预热时间较短，一般内热功率在50W以下。
常见20~30W左右的内热式电烙铁。有单支手柄的，也有焊台的。
电烙铁
正确使用电烙铁
电烙铁上锡方法:将电烙铁烧热，待刚刚能熔化焊锡时，涂上助焊剂，再用焊锡均匀地涂在烙铁头上，使烙铁头吃上一层锡。
选用合适的焊锡，应选用焊接电子元件用的低熔点焊锡丝。
助焊剂，用25%的松香溶解在75%的酒精(重量比)中作为助焊剂。
1
2
3
电烙铁
正确使用电烙铁
4.焊接方法，把焊盘和元件的引脚用细砂纸打磨干净，涂上助焊剂。用烙铁头沾取适量焊锡，接触焊点，待焊点上的焊锡全部熔化并浸没元件引线头后，电烙铁头沿着元器件的引脚轻轻往上一提离开焊点。5.焊接时间不宜过长，否则容易烫坏元件，必要时可用镊子夹住管脚帮助散热。
测电笔
使用时手指必须接触金属笔挂(笔式)或测电笔的金属螺钉部(螺丝刀式)。
使电流由被测带电体经测电笔和人体与大地构成回路。
被测带电体与大地之间电压超过60V时，测电笔内的氛管就会起辉发光。
螺丝刀式
笔式
测电笔
确认测电笔工作正常后，再进行正常验电，以免氟管损坏造成误判，危及人身或设备安全。
要防止测电笔受潮或强烈震动，平时不得随便拆卸。手指不可接触笔尖露金属部分或螺杆裸部分，以免触电造成伤害。
