电工仪表
电工仪表极为重要
电磁测量所需技术工具
电工仪表
第一部分:基本知识第二部分:电流表第三部分:电压表第四部分:万用表
第五部分:钳形表第六部分:兆欧表第七部分:电能表第八部分:接地电阻测量仪
电工仪表基本知识
基本知识
1
3
2

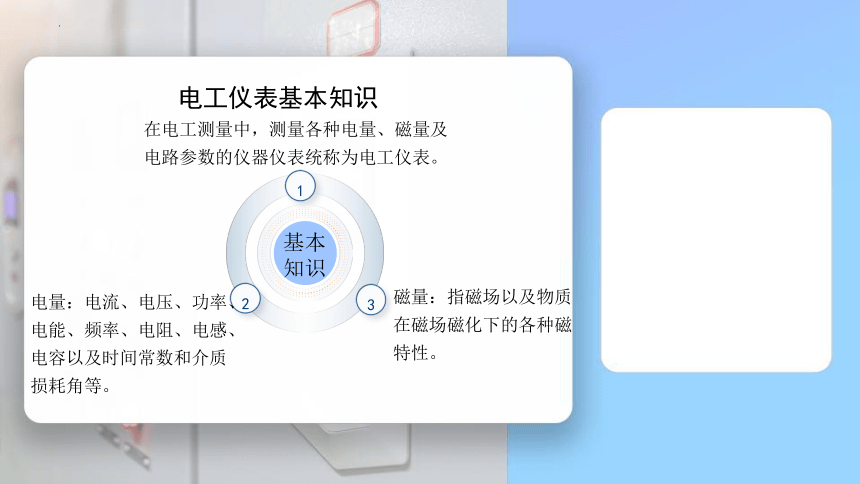

磁量：指磁场以及物质在磁场磁化下的各种磁特性。
在电工测量中，测量各种电量、磁量及电路参数的仪器仪表统称为电工仪表。
电量：电流、电压、功率、电能、频率、电阻、电感、电容以及时间常数和介质损耗角等。
电工仪表基本知识

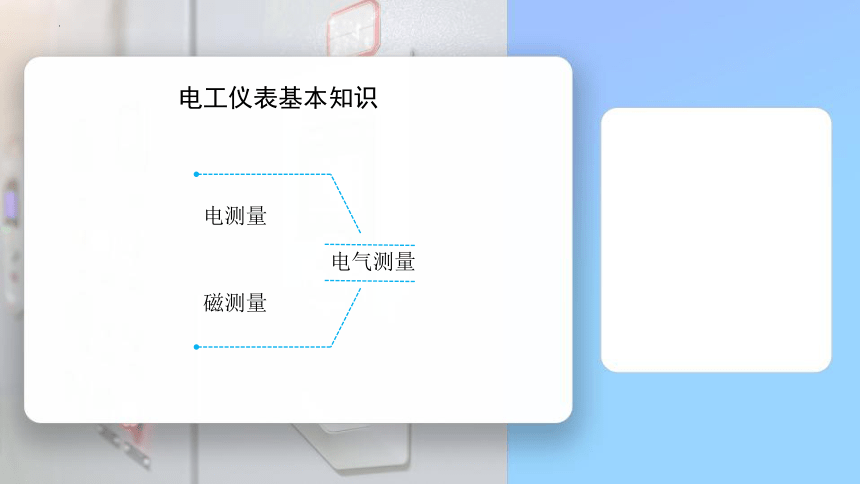

电气测量
电测量
磁测量

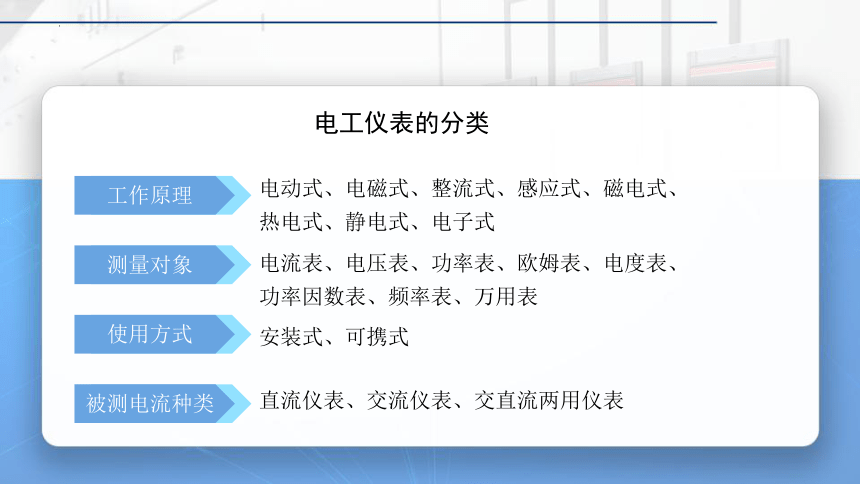

电工仪表的分类
工作原理
测量对象
使用方式
被测电流种类
电动式、电磁式、整流式、感应式、磁电式、热电式、静电式、电子式
电流表、电压表、功率表、欧姆表、电度表、功率因数表、频率表、万用表
安装式、可携式
直流仪表、交流仪表、交直流两用仪表
电工仪表的组成和等级
仪表组成
准确度等级
防御干扰能力
电木、金属或硬塑料制成外壳、有标度尺和有关符号的面板、测量线路、表头电磁系统、指针、阻尼器、转轴、轴承、游丝、零位调整器
0.1、0.2、0.5、1.0、1.5、2.5、5.0共七级，数字越小表示准确度越高。
分为I、Ⅱ、Ⅲ、Ⅳ四等，其中Ⅰ等的防御能力最好。
仪表选用和使用的注意事项
根据被测量的大小，选择适当的量程。
被测值越接近上限值，测量的相对误差越小，测量的准确度越高。
一般要求利用仪表满刻度的 1/2 或 2/3 以上。
使用仪表应按仪表规定的位置(垂直、水平等)放置好，要远离外磁场、电场。
仪表选用和使用的注意事项

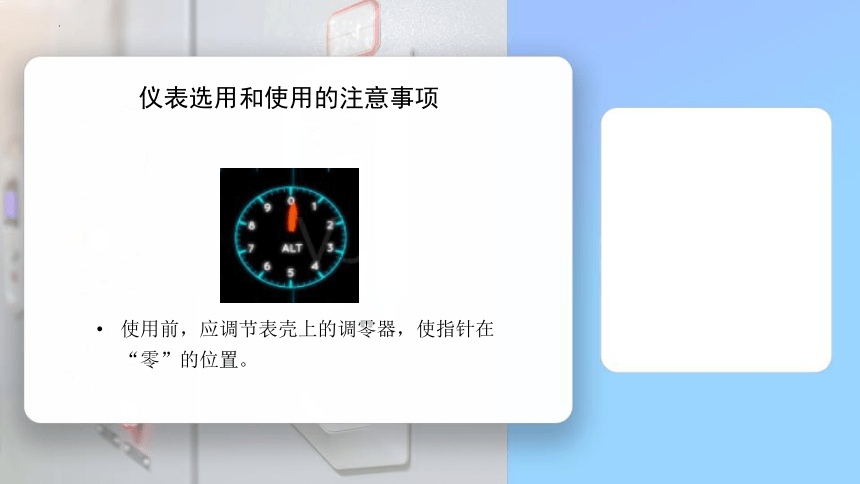

使用前，应调节表壳上的调零器，使指针在“零”的位置。
仪表选用和使用的注意事项

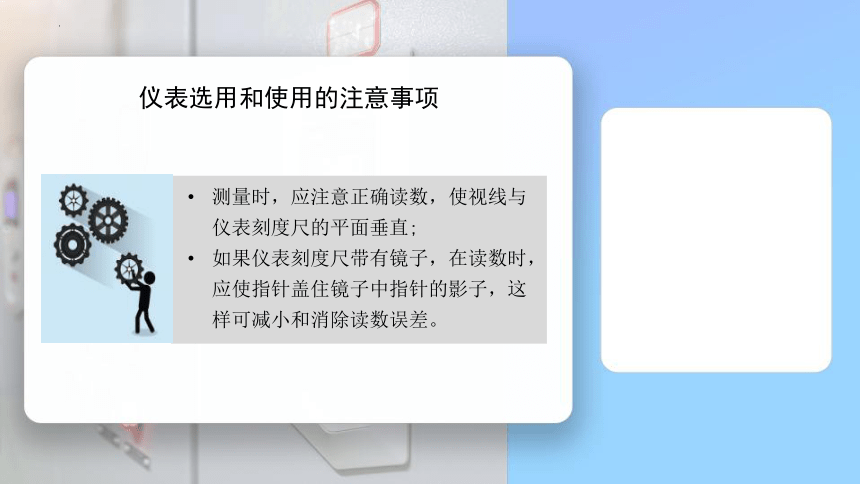

测量时，应注意正确读数，使视线与仪表刻度尺的平面垂直;
如果仪表刻度尺带有镜子，在读数时，应使指针盖住镜子中指针的影子，这样可减小和消除读数误差。
电流表
电流表
交流电流表：测量交流电流
直流电流表：测量直流电流
交直两用电流表：测量交直流电流
电流表
01
02
03
电流表串联在电路中。
交流电流表用于测量交流回路的电流，直流电流表用于测量直流回路电流，不可互换使用。
交直流电流表可在交、直流电流回路使用。
电压表
电压表
交流电压表：测量交流电压
直流电压表：测量直流电压
交直两用电流压：测量交直流电压
电压表
使用
电压表并联在电路中。
交流电压表用于测量交流回路的电压，直流电压表用于测量直流回路电压，不可互换使用。
交直流电压表可在交、直流电压回路使用。
万用表
万用表
表头
测量电路
转换开关
万用表
1、使用之前应先进行“机械调零”。2、使用万用表过程中，不能用手去接触表笔的金属部分。
3、在测量某一电量时，不能在测量的同时换挡，如需换挡，应先断开表笔，换挡后再去测量。4、万用表在使用时，必须水平放置，以免造成误差，还要注意到避免外界磁场对万月表的影响。
钳形电流表
携带方便，可在不切断电路的情况下测量电流。
常用的兆欧表的额定电压有250、500、1000、2500V等。
兆欧表(绝缘摇表）
测量大电阻的仪表，用来测量变压器、电机、电缆、供电线路、电气设备和绝缘材料的绝缘电阻。
各种电压等级的电气设备和线路的绝缘电阻大小都有具体的规定，一般来说，绝缘电阻越大，绝缘性能越好。
兆欧表(绝缘摇表）
兆欧表(绝缘摇表）
手摇发电机
组成 表头
三个接线柱
测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。
L:线路端
E:接地端
G:屏蔽端
电能表
电能表俗称电度表，家里所用为感应系电度表，通过它进行电能的计量。
接地电阻测试仪
接地装置的接地电阻包括接地线电阻、接地体电阻、接地体和土壤的接触电阻以及接地散流电流途径的土壤电阻等。
接地线和接地体的电阻很小，用接地电阻测试仪可测量接地电阻。
