心电图基础知识
什么是心电图？
1
是利用心电图机从体表记
录心脏每一心动周期所产
生电活动变化的曲线图形
如何做心电图？
2

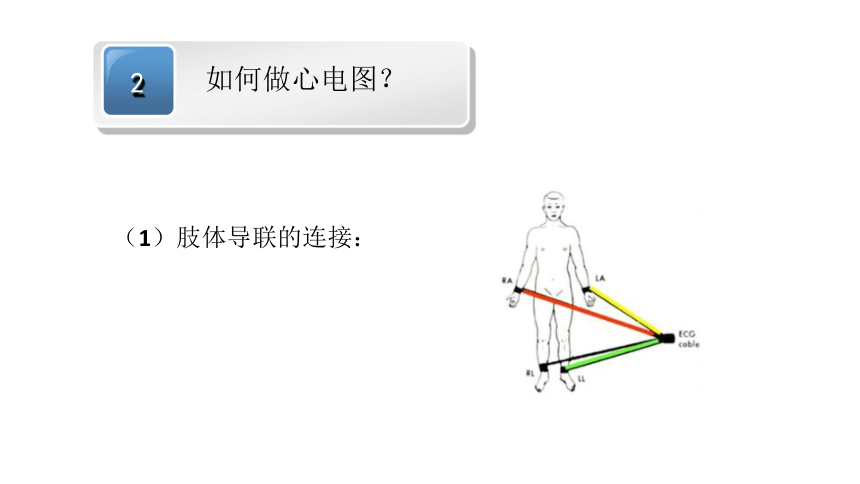

（1）肢体导联的连接：

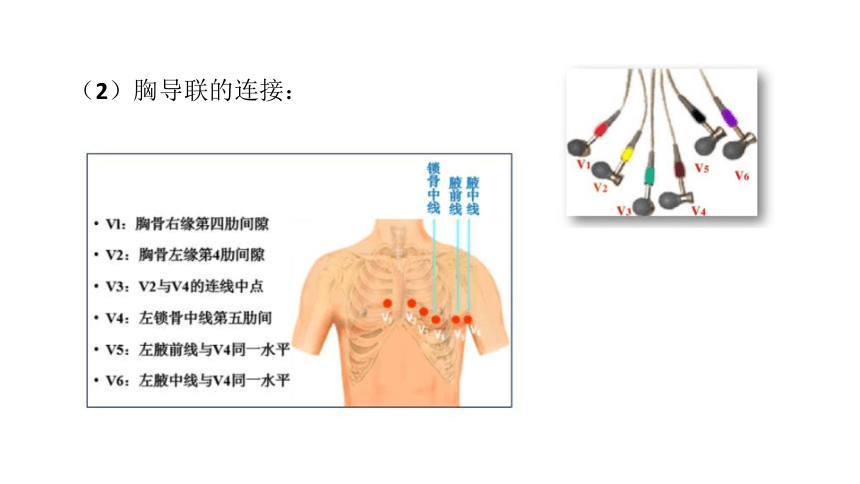

（2）胸导联的连接：

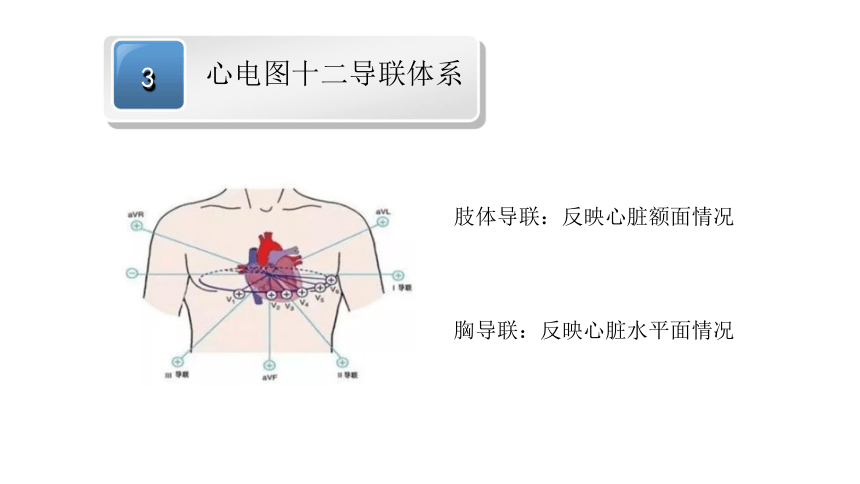

心电图十二导联体系
3
肢体导联：反映心脏额面情况
胸导联：反映心脏水平面情况

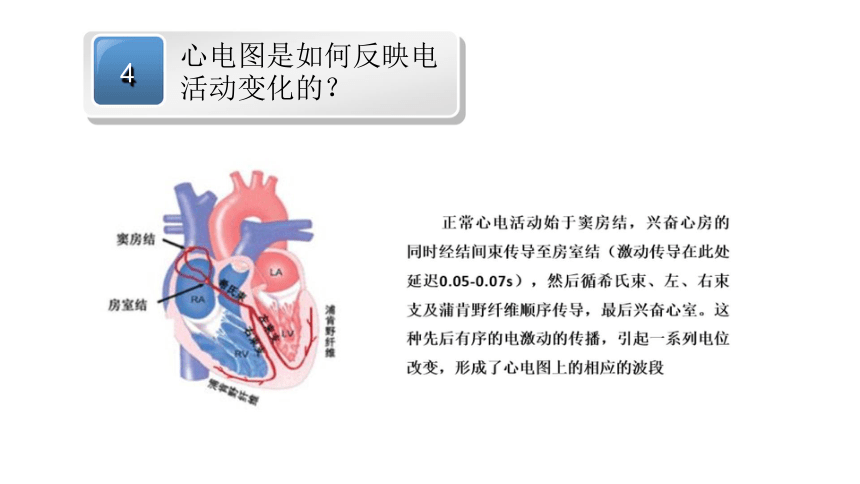

心电图是如何反映电
活动变化的？
4

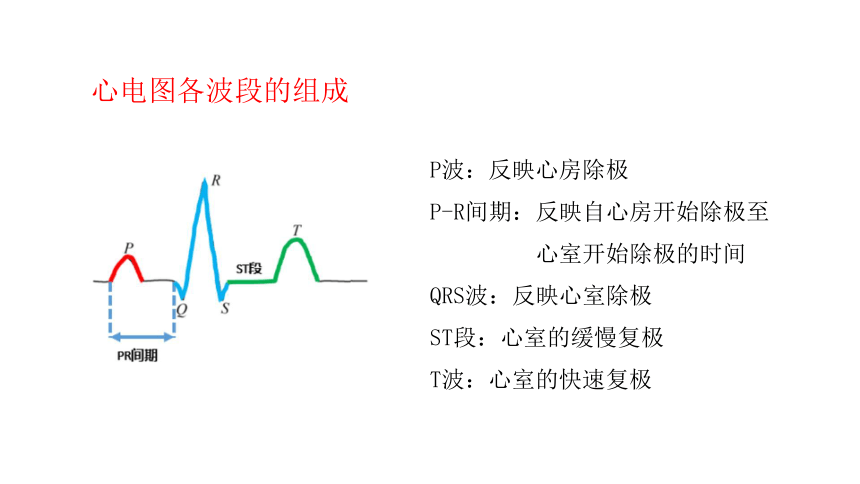

心电图各波段的组成
P波：反映心房除极
P-R间期：反映自心房开始除极至
心室开始除极的时间
QRS波：反映心室除极
ST段：心室的缓慢复极
T波：心室的快速复极
QRS波群命名
心电图的测量
5
（1）心电图记录纸
横坐标代表时间
纵坐标代表电压
每一小格为lmm相当于0.04s
5小格为0.2s
一小格为lmm，相当于0.1mV
5小格为5mm，相当于0.5mV
（2）各波时距的测量
自波形起点的内缘开始，
至波形终点内缘
（3）各波高度和深度的测量
测量向上的波高度时，从等电位线上缘垂直量至波形的顶端
测量向下的波的深度时，从等电位线下缘垂直量到该波的最低处
（4）心率的测量
测量若干个（5个以上）P-P
或R-R间隔，求平均数
用下列公式计算出心率
60
心率（次／分）=
P—P或R—R(s)
（5）心电轴的测量
目测法：看Ⅰ、Ⅲ导联QRS波群的主波方向
查表法：算出Ⅰ、Ⅲ导联QRS波群的振幅代数和
-900
心电轴左偏
-300
不确定电轴
心电轴右偏
-1800
+1800
正常心电轴
+900
