(共22张PPT)
目 录
01
02
03
04
总结拓展
新课讲授
新知导入
案例分析

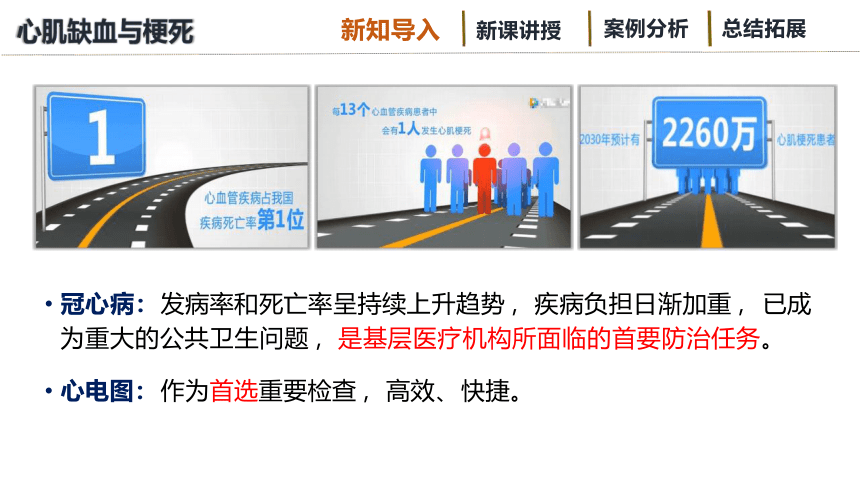

冠心病： 发病率和死亡率呈持续上升趋势 ， 疾病负担日渐加重 ， 已成 为重大的公共卫生问题 ，是基层医疗机构所面临的首要防治任务。
心电图： 作为首选重要检查 ， 高效、 快捷。
新知导入
总结拓展
新课讲授
案例分析

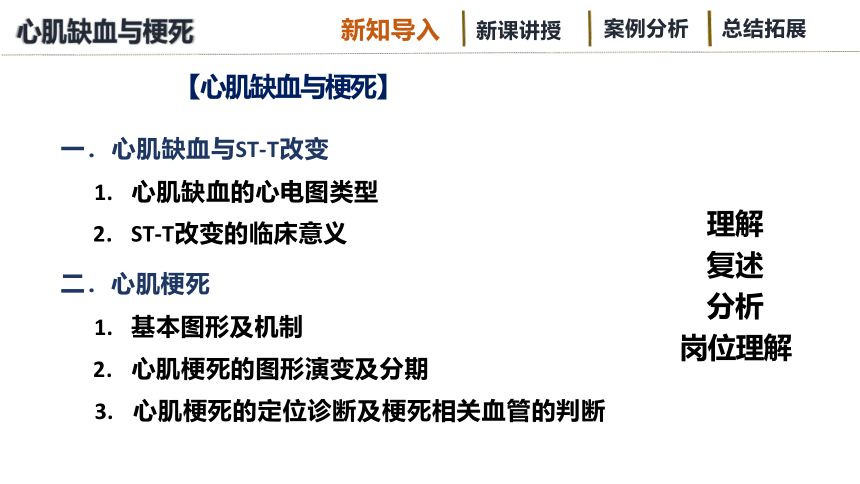

一． 心肌缺血与ST-T改变
1. 心肌缺血的心电图类型
2. ST-T改变的临床意义
二． 心肌梗死
1. 基本图形及机制
2. 心肌梗死的图形演变及分期
3. 心肌梗死的定位诊断及梗死相关血管的判断
理解
复述
分析
岗位理解
【心肌缺血与梗死】
新知导入
总结拓展
新课讲授
案例分析
缺血
前降支
回旋支

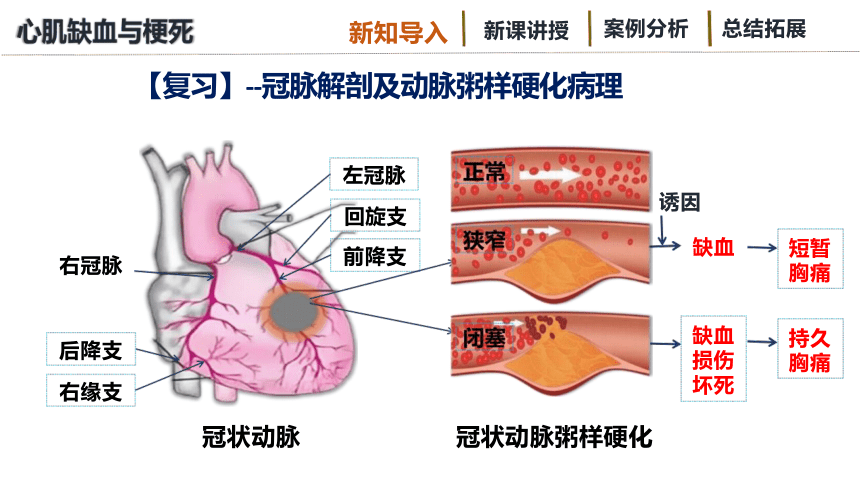

【复习】--冠脉解剖及动脉粥样硬化病理
冠状动脉 冠状动脉粥样硬化
缺血 损伤 坏死
后降支
右缘支
右冠脉
短暂 胸痛
持久 胸痛
左冠脉
新知导入
总结拓展
新课讲授
案例分析
诱因

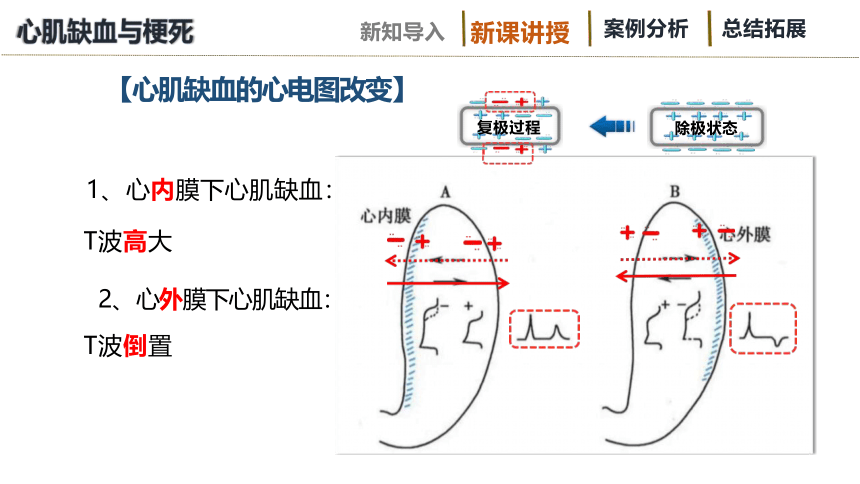

【心肌缺血的心电图改变】
1、 心内膜下心肌缺血：
T波高大
2、 心外膜下心肌缺血：
T波倒置
复极过程
除极状态
新课讲授
总结拓展
新知导入
案例分析

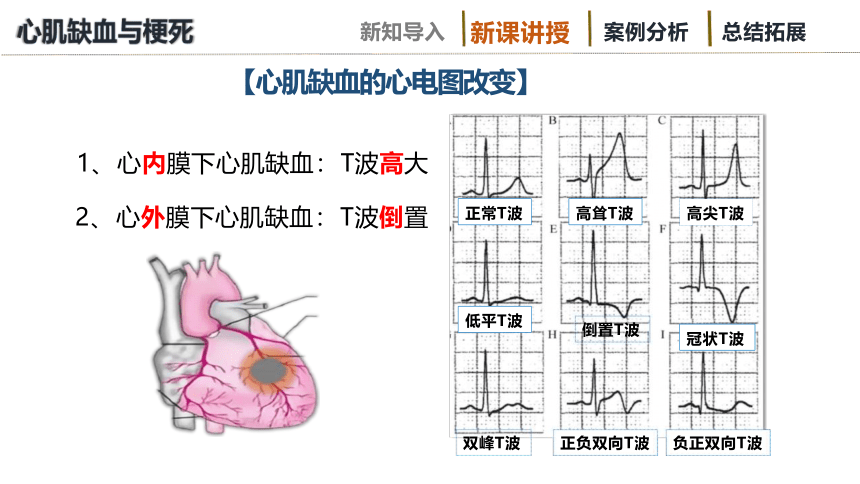

1、 心内膜下心肌缺血： T波高大
2、 心外膜下心肌缺血： T波倒置
【心肌缺血的心电图改变】
新课讲授
正负双向T波 负正双向T波
冠状T波
高耸T波
高尖T波
正常T波
低平T波
总结拓展
新知导入
案例分析
倒置T波
双峰T波

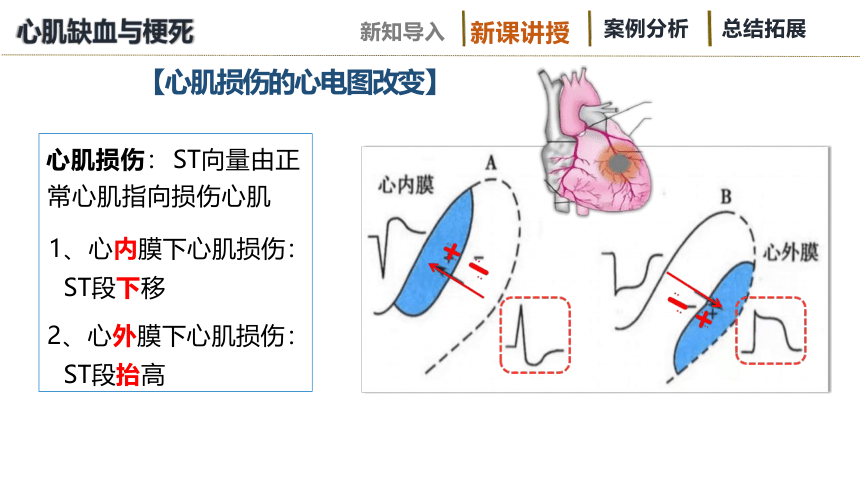

心肌损伤： ST向量由正
常心肌指向损伤心肌
1、 心内膜下心肌损伤：
ST段下移
2、 心外膜下心肌损伤：
ST段抬高
【心肌损伤的心电图改变】
新课讲授
总结拓展
新知导入
案例分析
心肌损伤： ST向量由正
常心肌指向损伤心肌
1、 心内膜下心肌损伤：
ST段下移
2、 心外膜下心肌损伤：
ST段抬高
【心肌损伤的心电图改变】
新课讲授
总结拓展
新知导入
案例分析
【ST-T改变的临床意义】
1、 典型心绞痛： 发作时面向缺血部位导联出现 ST段下移和\或
T波倒置 ， 持续时间短暂。
新课讲授
总结拓展
新知导入
案例分析
2、 透壁性心肌缺血：
冠状T波
【二、 ST-T改变的临床意义】
新课讲授
总结拓展
新知导入
案例分析
心绞痛发作时 发作结束后复查
3、 变异型心绞痛：
面向缺血部位导联 出现ST段上抬并常 伴有高耸T波。
【二、 ST-T改变的临床意义】
新课讲授
总结拓展
新知导入
案例分析
1、 缺血型改变
心内膜下缺血 → T波高大直立
心外膜下缺血 →T波倒置
2、 损伤型改变
心内膜下损伤 →ST段压低
心外膜下损伤 →ST段抬高
3、 坏死型Q波
深度≥同导R波的1/4
宽度≥0.04S
【心肌梗死基本图形及机制】
新课讲授
总结拓展
新知导入
案例分析
缺血
高大T波 ， 弓背向
损伤
上的ST段抬高
缺血
病理性Q波 ， ST段
损伤
弓背向上的抬高，
坏死
T波倒置。
缺血
从ST段回到等电线
坏死
开始。
临床分期
超急期
急性期
亚急性期
陈旧期
坏死 T波恢复或倒置、
低平+坏死型Q波
【心肌梗死基本图形及机制】
超急期恢复再灌注最佳时机
病理进展 心电图改变
新课讲授
总结拓展
新知导入
案例分析
正 常
导联 心室部位
供血的冠状动脉
V1-V3 V3-V5 V1-V5 I、 avL、 V5、 V6 Ⅱ、 Ⅲ、 avF V7-V9 V3R-V4R 前间壁 前壁 广泛前壁 侧壁 下壁 正后壁 右心室
左前降支
左前降支
左前降支
左前降支或左回旋支
右冠状动脉或左回旋支
右冠状动脉或左回旋支
右冠状动脉
Lead II
【三、心肌梗死的定位诊断及梗死相关血管的判断】
右冠脉
前降支
新课讲授
回旋支
左缘支
总结拓展
新知导入
案例分析
左冠脉
心电图表现： I、 avL、 V3-V6病理Q波 ， ST段抬高 ， T波高尖。
诊断： 前侧壁心肌梗死（急性期）
【三、 心肌梗死的心电图诊断】
案例分析
总结拓展
新课讲授
新知导入
心电图表现： II、 III、
avF见ST段抬高 ， T波高 大直立
诊断： 下壁心肌梗死 （超急性期）
【三、心肌梗死的心电图诊断】
案例分析
总结拓展
新课讲授
新知导入
诱因
u 心肌梗死： 动态演变
缺血型T波改变： 内高→外倒
损伤型ST段： 内下外抬
坏死型Q波
u 心绞痛： 发作时 缺血型T波改变
内高外倒
损伤型ST段改变
内下外抬
缺血 损伤 坏死
短暂 胸痛
持久 胸痛
总结拓展
缺血
新课讲授
新知导入
案例分析
u ST-T改变鉴别
冠心病心绞痛
其他： 心肌炎、 心肌病、 心包炎、
脑血管意外、 电解质紊乱、 药物、
心室肥大、 束支阻滞......
u 心肌梗死鉴别
u分类： STEMI、 NSTEMI
ST段抬高： 变异型心绞痛、 急性
心包炎、 急性心肌炎、 主动脉夹层、
高血钾等
异常Q波： 感染、 脑血管意外等
【冠心病临床鉴别】
总结拓展
新课讲授
新知导入
案例分析
学好基本知识
练好基本技能
培养临床思维
......
