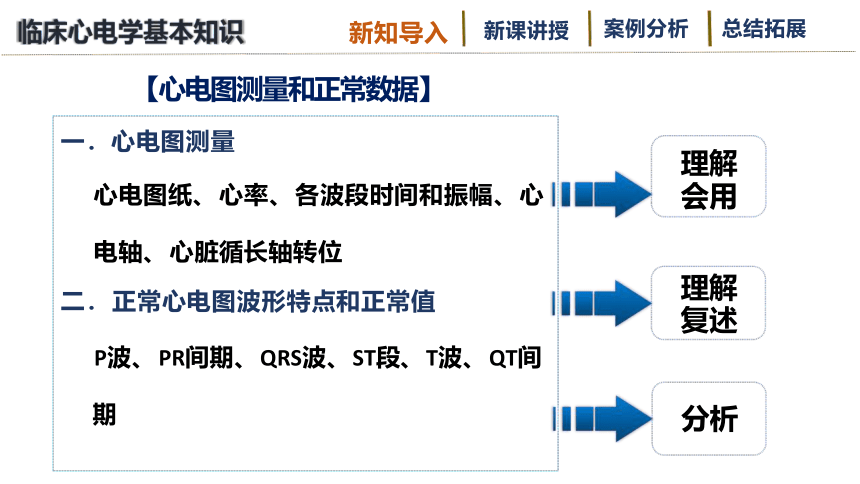

一． 心电图测量
心电图纸、 心率、 各波段时间和振幅、 心
电轴、 心脏循长轴转位
二． 正常心电图波形特点和正常值
P波、 PR间期、 QRS波、 ST段、 T波、 QT间
期
理解 会用
理解 复述
分析

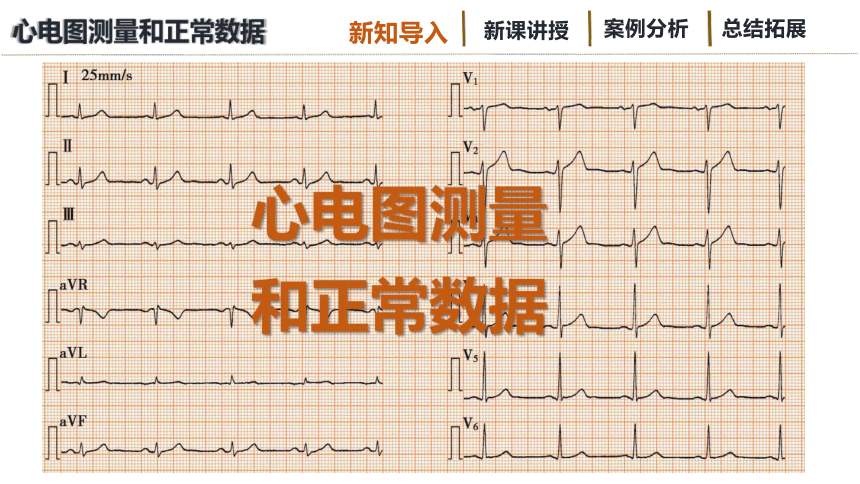

【心电图测量和正常数据】
新知导入
总结拓展
新课讲授
案例分析
横坐标--时间： 规定走纸速度为25mm/S时 ， 1mm =0.04S
纵坐标--电压： 规定标准电压为1mV时 ， 1mm =0.1mV

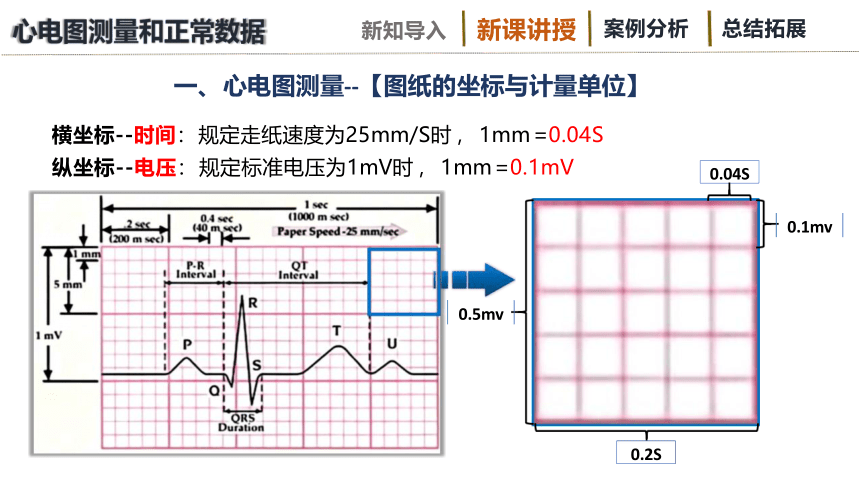

一、 心电图测量--【图纸的坐标与计量单位】
新课讲授
总结拓展
新知导入
案例分析
0.1mv
0.5mv
0.04S
0.2S
计算法： 60
HR = ———————— P— P或R— R间期
60
60 次/分 = ———
1S =5大格

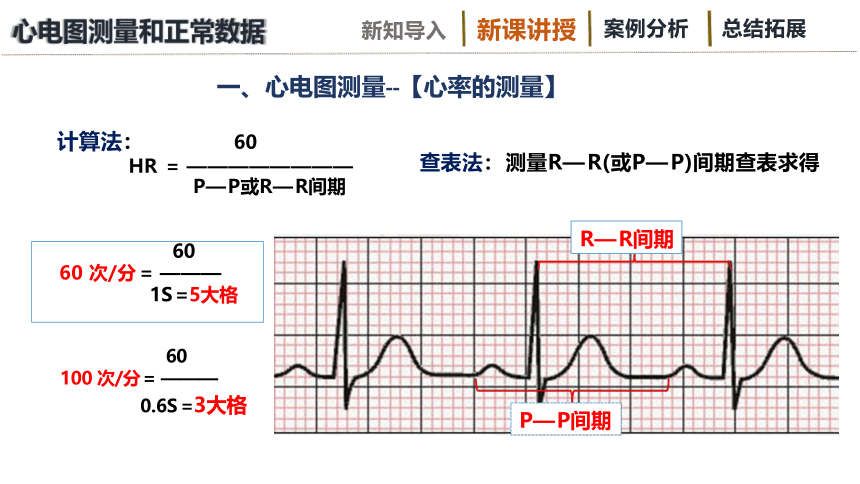

一、 心电图测量--【心率的测量】
60
100 次/分 = ———
0.6S =3大格
查表法： 测量R— R(或P— P)间期查表求得
R— R间期
P— P间期
新课讲授
总结拓展
新知导入
案例分析
一、 心电图测量

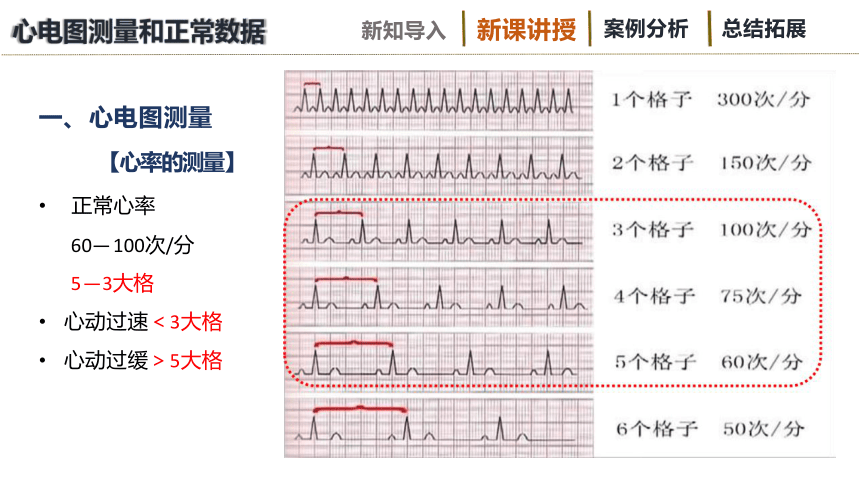

【心率的测量】
正常心率
60— 100次/分
5 — 3大格
心动过速＜3大格
心动过缓＞5大格
新课讲授
总结拓展
新知导入
案例分析
振幅： 从各波段参考 水平线测量值波峰或 波谷。
时间： 从各波段起点 内侧缘测量至终点内 侧缘。

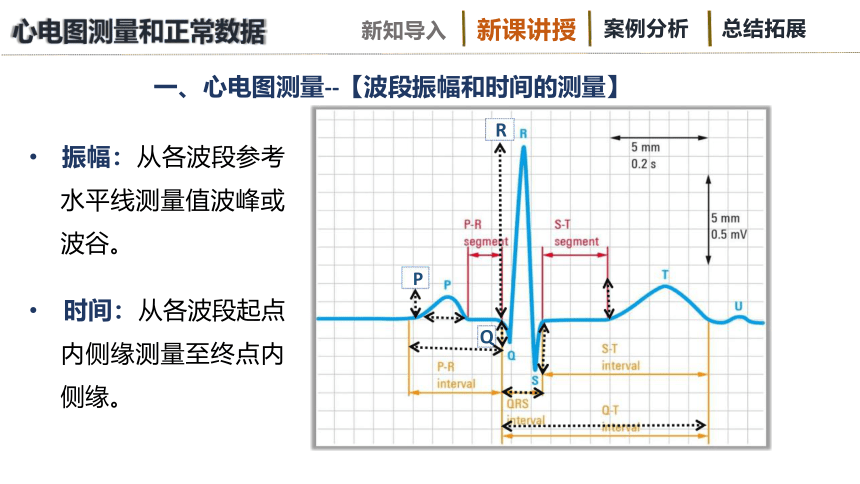

一、 心电图测量--【波段振幅和时间的测量】
新课讲授
Q
总结拓展
新知导入
案例分析
R
P
u概念： 一般指的是平均QRS电轴 ， 它是
心室除极过程中全部瞬间向量的综合。
u临床意义：
正常心电轴： -30° ~ +90°
电轴显著左偏： -30° ~-90° , 见于左前 分支阻滞、 左心室肥大。
电轴显著右偏： +90° ~ +180° , 见于左 后分支阻滞、 右心室肥大。
0°

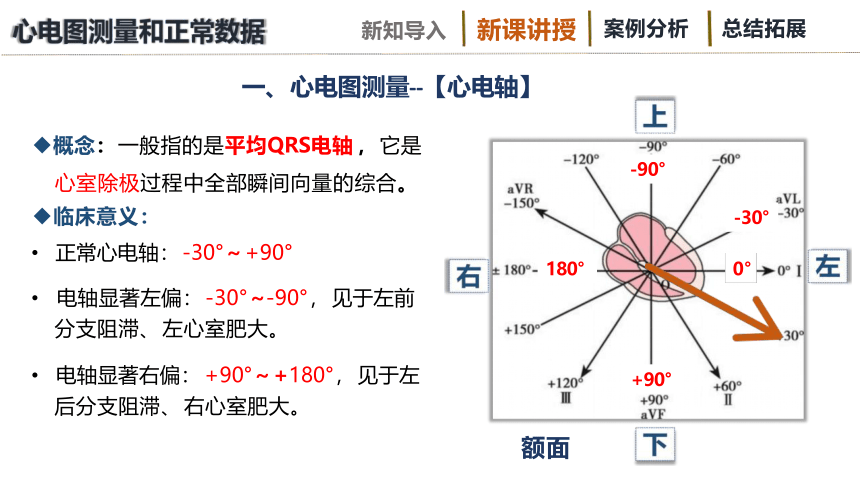

一、 心电图测量--【心电轴】
新课讲授
总结拓展
新知导入
+90°
案例分析
180°
-90°
-30°
额面
测量方法： 目测法、 振幅法、 查
表法
目测法： 目测Ⅰ、 Ⅲ或avF
（ +II） 导联波群的主波方向，
估测是否发生电轴偏移。
一、 心电图测量--【心电轴】
-30° ~ +90° +90° ~ +180° -30° ~-90°
新课讲授
总结拓展
新知导入
案例分析
一、 心电图测量--【心脏循长轴转位】
过渡区波形： V3、 V4导联R/S ≈ 1
顺钟向转位： V5、 V6导联出现过渡区波形。 见于： 右心室肥大
逆钟向转位： V1、 V2导联出现过渡区波形。 见于： 左心室肥大
新课讲授
总结拓展
新知导入
案例分析
1、 计算下图的心率、 判断心电轴和钟向转位
新课讲授
总结拓展
新知导入
案例分析
1、 P波：代表左右心房除极
的电位和时间变化 ， 心房除 极综合向量指向左前下方。
形态： 正常P波钝圆而光滑。
Ⅰ 、 Ⅱ、 avF、 V4-V6导联直
立 ， avR倒置。
时间：＜0.12s
振幅： 肢体导联＜0.25mV，
胸导联＜0.2mV。
2、 P— R间期： 代表
心房开始除极至心室开
始除极的时间 ， 即心房
激动向心室传导的过程。
时间： 0.12—0.20s
意义： 延长见于房室
传导阻滞
二、 正常心电图波形特点和正常值
新课讲授
总结拓展
新知导入
案例分析
P =0.1s ＜0.12s(3小格）
P =0.1mV ＜0.25mV(2个半小格）
PR=0.16s (0.12—0.20s,3-5小格）
P＜0.2mV(2小格）
新知导入
案例分析
总结拓展
新课讲授
3、 QRS波群： 代表左右心室除极
的电位变化。
u时间： 0.06—0.10s ，不超0.11S
（＜3小格）
u肢导：
形态： I、 II主波向上 ， avR主波方向 一定向下 ， III导联多变。
振幅： avR＜0.5mv ， avL＜1.0mv， I＜1.5mv ， avF＜2.0mv。
二、 正常心电图波形特点和正常值
新课讲授
总结拓展
新知导入
案例分析
左
下
上
右
3、 QRS波群： 代表左右心室除极的
电位变化。
u 胸导：
形态 ：V1-2： rS型 ， R/S＜1
V3-4： RS型 ， R/S =1
V5-6： (q)R(s)型 ， R/S＞1
振幅： Rv1＜1.0mV（ 2大格） Rv5＜2.5mV（ 5大格）
二、 正常心电图波形特点和正常值
新课讲授
总结拓展
新知导入
案例分析
3、 QRS波群
u R峰时间
QRS波起点至R波顶端垂直线的间距。
正常值 ：V1、 V2导联≤0.04S
V5、 V6导联≤0.05S
二、 正常心电图波形特点和正常值
新课讲授
总结拓展
新知导入
案例分析
3、 QRS波群
u Q波
振幅≤同导联R波的1/4
时间＜ 0.04S（除Ⅲ和aVR外）
正常V1、 V2不应出现Q波 ，偶尔
可呈QS波
二、 正常心电图波形特点和正常值
新课讲授
总结拓展
新知导入
案例分析
rS
Rv1 =0.1mv ＜1mv(2大格）
RS
QRS时间 =0.08s ＜0.12s(3小格）
qRs
Rv5 =1.5mv ＜2.5mv(5大格）
RI =0.5mv＜1.5mv(3大格）
案例分析
新知导入
总结拓展
新课讲授
4、 J点： QRS终末与ST段起始的交接点，
多在等电位线上 ， 随ST段偏移。
5、 S-T段： 为QRS波群的终点至T波起点
的线段 ， 表示心室缓慢复极过程。
正常： S-T段接近等电位线。
上移： 肢导、 V4—V6≤0. 1mV ， V2、
V3≤0. 2mV。
下移： 在任何导联均＜0. 05mV
J点
二、 正常心电图波形特点和正常值
S-T段下斜型下移
S-T段上斜型下移
S-T段水平型下移
S-T段抬高
新课讲授
J点下移
正常S-T段
总结拓展
新知导入
案例分析
6、 T波： 代表心室快速复极的电位
变化
形态： 升支平缓 ， 降支陡峭。
方向： T波方向一般与QRS波群
主波方向一致
振幅 ：在以R波为主的导联中T
波 ≥ 同导联R波的1/10
二、 正常心电图波形特点和正常值
新课讲授
总结拓展
新知导入
案例分析
7、 QT间期： 从QRS波群起点至T
波终点 ，代表心室肌开始除极至复极 结束。
正常值： 0. 32—0. 44s
QTc间期延长： 男性≥0. 45s ， 女
性≥0. 46s
见于： 心肌损伤、 心肌缺血、 低
血钾、 低血钙。
二、 正常心电图波形特点和正常值
新课讲授
总结拓展
新知导入
案例分析
8、 U波： T波之后0.02s—0.04s出
现 ，方向与T波大体一致 ， 走行与T 波相反。
U波增高见于低钾血症 ， 倒置见
于高血压、 冠心病。
二、 正常心电图波形特点和正常值
新课讲授
总结拓展
新知导入
案例分析
低电压： 肢体导联振幅的绝对值和＜0.5mv或胸导联QRS波群振幅的绝对
值和＜0.8mv。
见于： 肺气肿、 胸腔积液、 气胸、 心包积液； 部分正常人。
新课讲授
总结拓展
新知导入
案例分析
QT间期 =0.4s，
＜0.44s
新课讲授
新知导入
案例分析
总结拓展
1、 对P波的描述错误的是 D 2、 对QRS波的描述错误的是
A. 时间＜0﹒ 12s A. AVR主波向下
B. 振幅肢体导联＜0﹒ 25mV ， 胸 B. RV5≤2.5mV
导联＜0﹒ 2mV。 C. Rv1＜1.0mV
C. 代表心房除极 D. 时间0.06—0.10s
D. 左房除极在前 ， 右房除极在后 E. 左室肥大RV5≥2.5mV
E. P波宽大说明心房肥大
课堂测验
B
阅图步骤 内容和方法
诊断
测算心率 计算法： 心房(室)率＝60/P-P或R-R间期 查表法： 计算P-P或R-R间期 ， 查表
1、 心律？
2、 心电轴？
3、 正常心电
图/异常心电图 诊断
判断心律 观察 ：是否存在窦性P波 ， P波与QRS波之间的关系 判定： 窦性或异位心律
估算电轴 估算： 目测法、 振幅法、 查表法 判定： 电轴左偏、 右偏
测量各波段的 时间和振幅 测量： P波、 P-R间期、 QRS波群、 ST-T、 QT间期 判定： 传导系统、 房室除极与复极是否正常
心电图的分析方法和诊断
总结拓展
新课讲授
新知导入
案例分析
一． 心电图测量： 心电图纸、 心率、 各波段时间和振幅、 心电轴、 心脏循长轴转位
二． 正常心电图波形特点和正常值： P波、 PR间期、 QRS波、 ST段、 T波、 QT间期
心电图诊断：
1、 窦性心律
2、 心电轴不偏
3、 正常心电图
总结拓展
新课讲授
新知导入
案例分析
学好基本知识
练好基本技能
培养临床思维
......
