(共21张PPT)

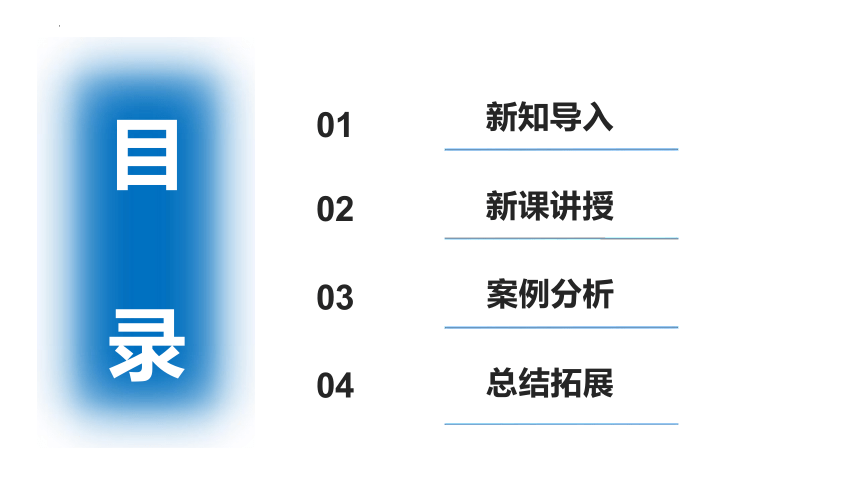

目 录
01
02
03
04
总结拓展
新课讲授
新知导入
案例分析

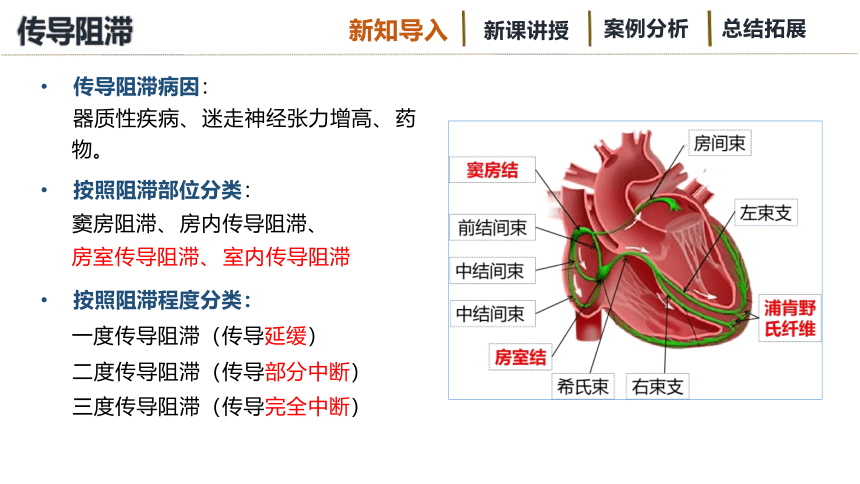

传导阻滞病因：
器质性疾病、 迷走神经张力增高、 药
物。
按照阻滞部位分类：
窦房阻滞、 房内传导阻滞、
房室传导阻滞、 室内传导阻滞
按照阻滞程度分类：
一度传导阻滞（传导延缓）
二度传导阻滞（传导部分中断）
三度传导阻滞（传导完全中断）
新知导入
总结拓展
新课讲授
案例分析

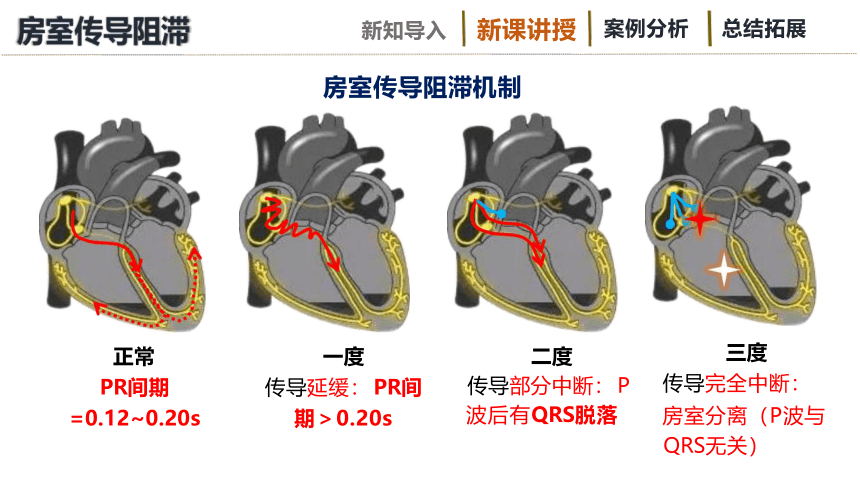

三度
传导完全中断：
房室分离（P波与 QRS无关）
二度
传导部分中断： P
波后有QRS脱落
一度
传导延缓： PR间
期＞0.20s
正常
PR间期
=0.12~0.20s
房室传导阻滞机制
新课讲授
总结拓展
新知导入
案例分析

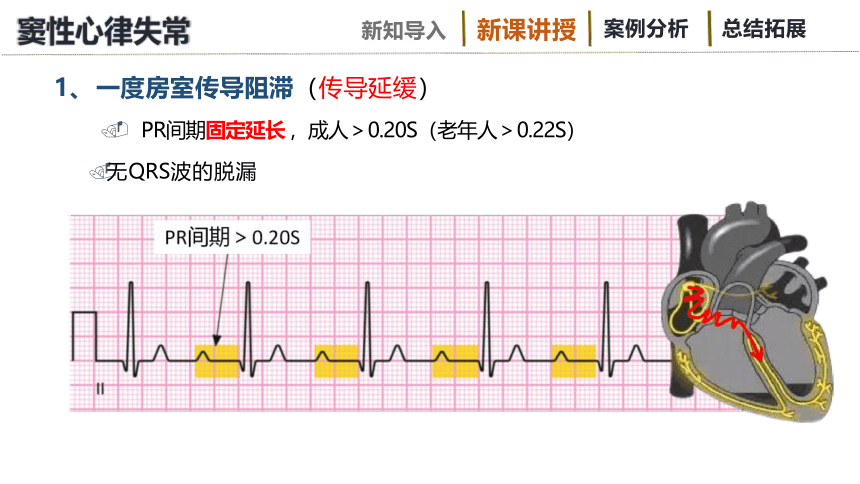

1、 一度房室传导阻滞（传导延缓）
. PR间期固定延长 ，成人＞0.20S（老年人＞0.22S）
. 无QRS波的脱漏
新课讲授
总结拓展
新知导入
案例分析

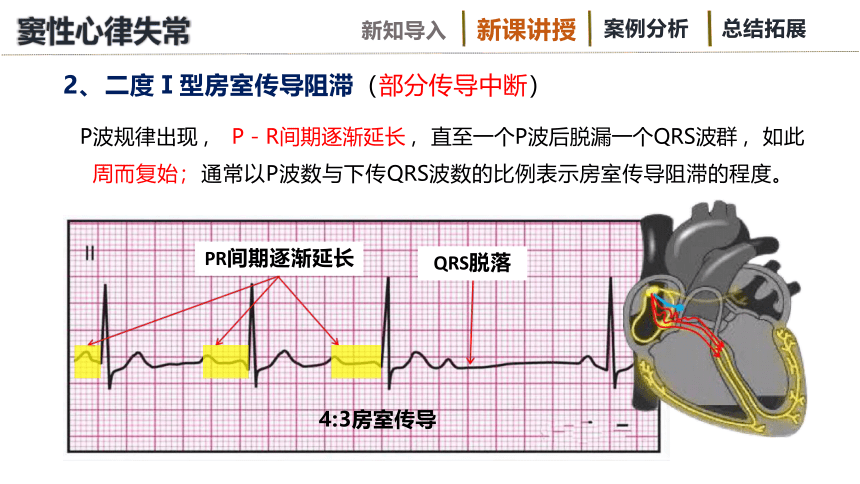

2、 二度Ⅰ型房室传导阻滞（部分传导中断）
P波规律出现 ， P－R间期逐渐延长 ， 直至一个P波后脱漏一个QRS波群 ， 如此
周而复始； 通常以P波数与下传QRS波数的比例表示房室传导阻滞的程度。
PR间期逐渐延长
4:3房室传导
新课讲授
QRS脱落
总结拓展
新知导入
案例分析

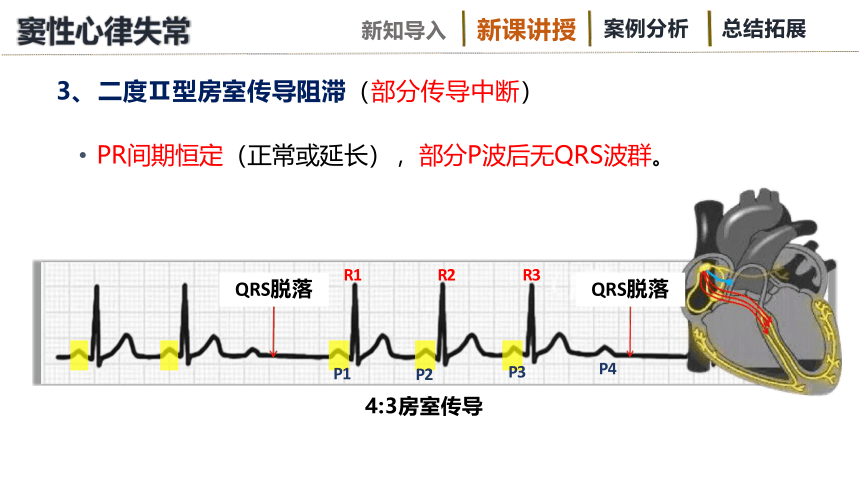

3、 二度Ⅱ型房室传导阻滞（部分传导中断）
PR间期恒定（正常或延长） ， 部分P波后无QRS波群。
R1
P1
4:3房室传导
新课讲授
QRS脱落
QRS脱落
总结拓展
新知导入
案例分析
R2 R3
P3
P2
P4

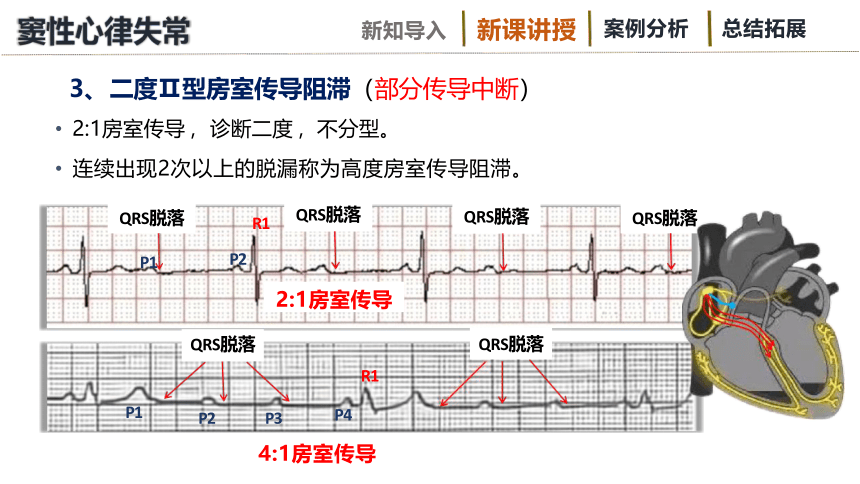

3、 二度Ⅱ型房室传导阻滞（部分传导中断）
2:1房室传导 ， 诊断二度 ，不分型。
连续出现2次以上的脱漏称为高度房室传导阻滞。
QRS脱落
2:1房室传导
QRS脱落
QRS脱落
4:1房室传导
新课讲授
R1
P4
R1
P2
总结拓展
新知导入
案例分析
QRS脱落
QRS脱落
QRS脱落
P2 P3
P1
P1
4、 三度房室传导阻滞(传导完全中断)
P波与QRS波群无关 ， PP间隔与RR间隔各自规则，
P波频率 > QRS频率。
QRS波群（逸搏） ： ①交界性逸搏 ， QRS波群形态
正常 ， 心室率40-60次/分。 ②室性逸搏,QRS波群呈 宽大畸形 ， 心室率20-40次/分。
交界性逸搏心律
新课讲授
总结拓展
新知导入
案例分析
分析该心电图 ， 诊断？
一度房室
传导阻滞
案例分析
PR间期0.32s
总结拓展
新课讲授
新知导入
分析该心电图 ， 诊断？
二度I型房室
传导阻滞
案例分析
QRS脱落
QRS脱落
总结拓展
新课讲授
新知导入
分析该心电图 ， 诊断？
三度房室
传导阻滞
新课讲授
R6
P10 P11
R8
P13 P14
总结拓展
新知导入
案例分析
R2
P3 P4
R3
P5
R7
P12
R9
P15
R5
P9
R1
P2
R4
P7
P6
P8
P1
3、 室内传导阻滞（发生在希氏束以下）
根据发生阻滞束支分类：
① 右束支传导阻滞
② 左束支传导阻滞
③ 左前分支传导阻滞
④ 左后分支传导阻滞
根据阻滞程度：
① 完全性传导阻滞（QRS时间≥ 0.12S）
② 不完全性传导阻滞（QRS时间＜ 0.12S）
新课讲授
总结拓展
新知导入
案例分析
左束支阻滞：
QRS向量中部
及终末部除极 缓慢 ， 使QRS 主波增宽、 粗 钝或有切迹
右束支阻滞：
QRS后半部分
时间延迟、 形
态改变。
3、 室内传导阻滞（发生在希氏束以下）
1
新课讲授
总结拓展
新知导入
案例分析
2
3
1
3
2
rsR’
3、 室内传导阻滞--完全性右束支传导阻滞
①QRS时间≥0.12s ，V1导联R峰时间＞0.05s； ②V1、 V2导联QRS呈M型，
ST段压低 ， T波倒置； ③Ⅰ、 V5、 V6导联S波宽而有切迹 ， 时间≥0.04s；
④aVR呈QR型 ， R波宽而有切迹。
案例分析
总结拓展
新课讲授
新知导入
3、 室内传导阻滞--完全性左束支传导阻滞
①QRS波时间≥0.12s ，V5、 V6导联R峰时间
>0.06s； ②Ⅰ、 V5、 V6导联R波宽或有切迹，
继发ST-T改变； ③V1、 V2导联QRS呈rS型 ， S
波深而宽。
rS
新课讲授
总结拓展
新知导入
案例分析
分析该心电图 ， 诊断？
完全性右束
支传导阻滞
新课讲授
总结拓展
新知导入
案例分析
rsR’
v
分析该心电图 ， 诊断？
完全性左束
支传导阻滞
新课讲授
总结拓展
新知导入
案例分析
v
分类
心电图表现
一度房室传导阻滞
PR间期延长 ，>0.20秒；每个P波后均有QRS波
二度I型房室传导阻滞
P波规律出现， P－R间期逐渐延长 ，直至一个P波后脱漏一个QRS波群，
如此周而复始。
二度Ⅱ型房室传导阻滞
三度房室传导阻滞
完全性右束支传导阻滞
① V1、V2导联QRS呈M型 ，ST段压低 ，T波倒置；
② Ⅰ、V5、V6导联S波宽而有切迹。
完全性左束支传导阻滞
① Ⅰ、V5、V6导联R波宽或有切迹 ，继发ST-T改变；
② V1、V2导联QRS呈rS型 ，S波深而宽。
房颤伴三度房室传导阻滞会出现什么样的心电图？
总结拓展
新课讲授
新知导入
案例分析
若
学好基本知识
练好基本技能
培养临床思维
......
