模板CAD应用实例讲解
第三章

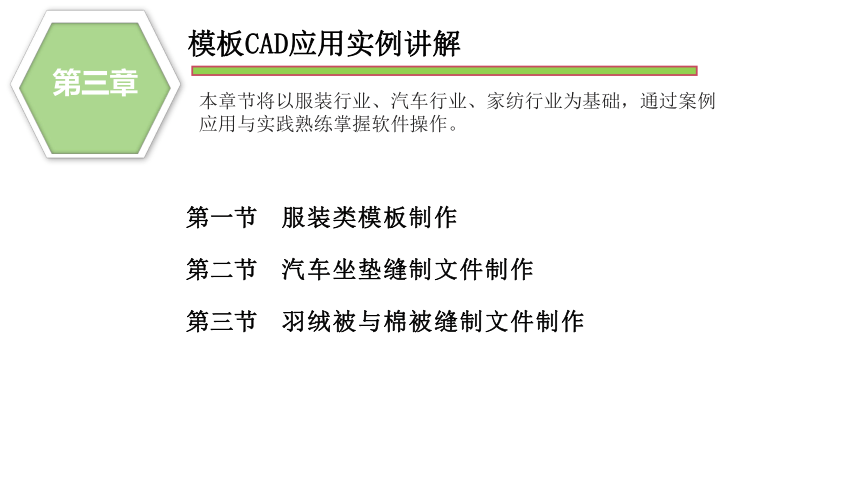

模板CAD应用实例讲解
本章节将以服装行业、汽车行业、家纺行业为基础，通过案例应用与实践熟练掌握软件操作。
第三章
第一节 服装类模板制作
第二节 汽车坐垫缝制文件制作
第三节 羽绒被与棉被缝制文件制作
服装类模板制作
第一节
第三章 模板CAD应用实例讲解

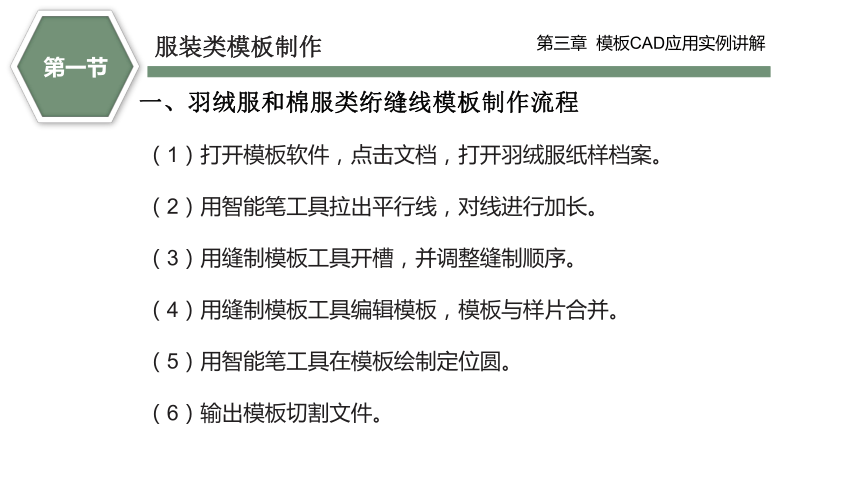

（1）打开模板软件，点击文档，打开羽绒服纸样档案。
（2）用智能笔工具拉出平行线，对线进行加长。
（3）用缝制模板工具开槽，并调整缝制顺序。
（4）用缝制模板工具编辑模板，模板与样片合并。
（5）用智能笔工具在模板绘制定位圆。
（6）输出模板切割文件。
一、羽绒服和棉服类绗缝线模板制作流程
服装类模板制作
第一节
第三章 模板CAD应用实例讲解

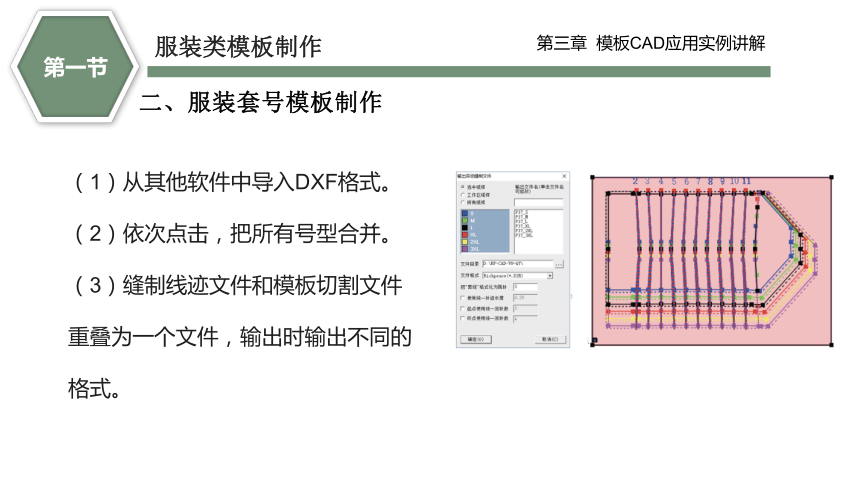

（1）从其他软件中导入DXF格式。
（2）依次点击，把所有号型合并。
（3）缝制线迹文件和模板切割文件重叠为一个文件，输出时输出不同的格式。
二、服装套号模板制作
服装类模板制作
第一节
第三章 模板CAD应用实例讲解

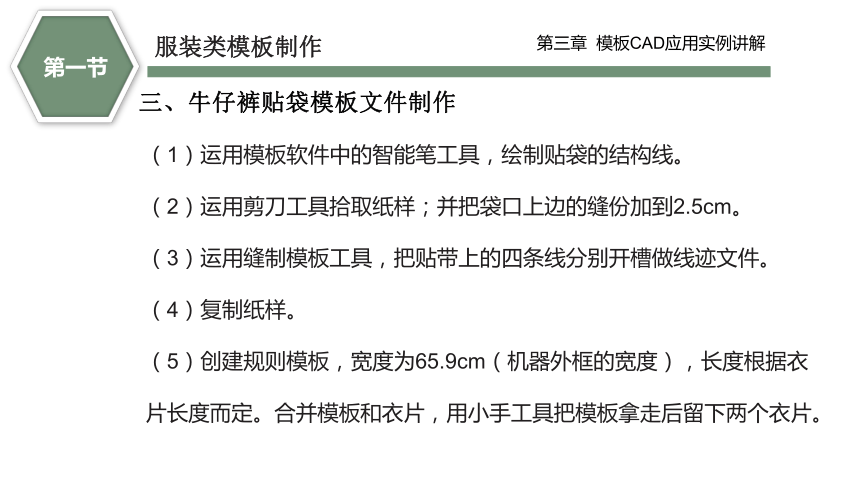

（1）运用模板软件中的智能笔工具，绘制贴袋的结构线。
（2）运用剪刀工具拾取纸样；并把袋口上边的缝份加到2.5cm。
（3）运用缝制模板工具，把贴带上的四条线分别开槽做线迹文件。
（4）复制纸样。
（5）创建规则模板，宽度为65.9cm（机器外框的宽度），长度根据衣片长度而定。合并模板和衣片，用小手工具把模板拿走后留下两个衣片。
三、牛仔裤贴袋模板文件制作
服装类模板制作
第一节
第三章 模板CAD应用实例讲解

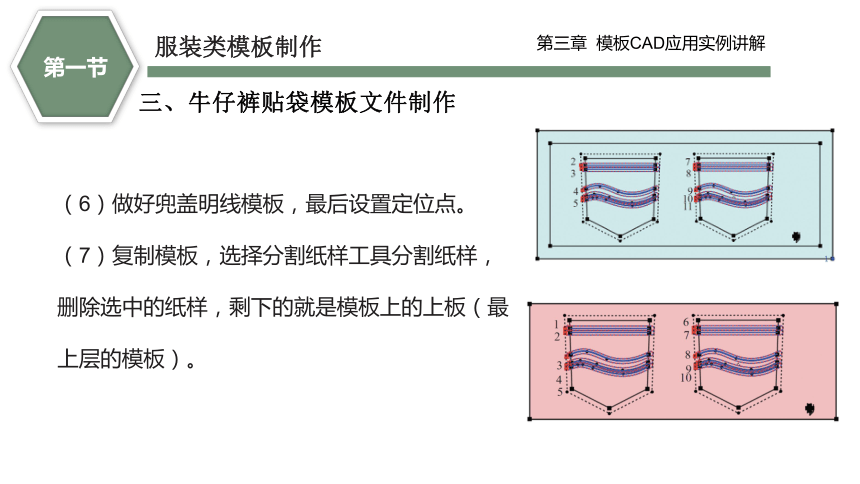

（6）做好兜盖明线模板，最后设置定位点。
（7）复制模板，选择分割纸样工具分割纸样，删除选中的纸样，剩下的就是模板上的上板（最上层的模板）。
三、牛仔裤贴袋模板文件制作
服装类模板制作
第一节
第三章 模板CAD应用实例讲解

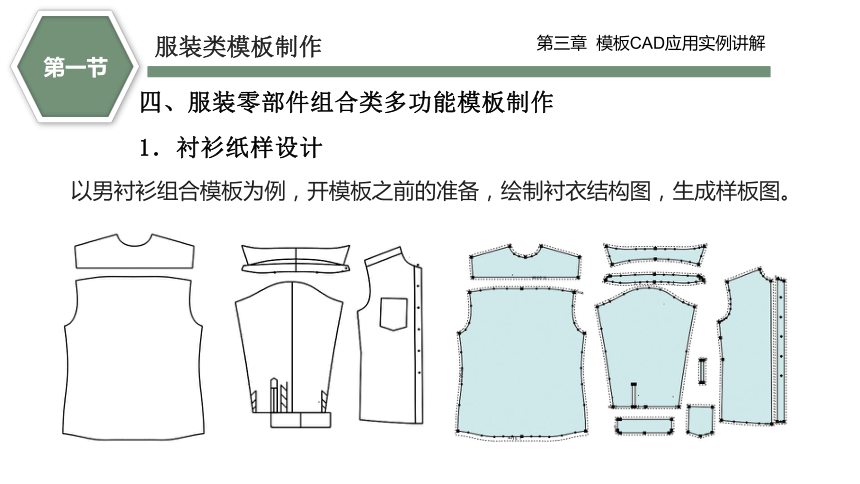

以男衬衫组合模板为例，开模板之前的准备，绘制衬衣结构图，生成样板图。
四、服装零部件组合类多功能模板制作
1．衬衫纸样设计
服装类模板制作
第一节
第三章 模板CAD应用实例讲解
四、服装零部件组合类多功能模板制作
2．模板工艺设计
（1）袖克夫模板设计。
（2）翻领模板设计。
（3）后育克拼缝模板设计。
（4）部件模板组合设计。
汽车坐垫缝制文件制作
第二节
第三章 模板CAD应用实例讲解
一、创建纸样
（1）使用智能笔工具绘制基本框架。
（2）使用智能笔工具绘制设计线，可以用鼠标右键更改功能（绘制直线或曲线）。
（3）绘制菱形格，需要两组线条。
（4）使用移动工具将设计线移动到矩形中。
汽车坐垫缝制文件制作
第二节
第三章 模板CAD应用实例讲解
一、创建纸样
（5）用智能笔工具调整设计线。
（6）使用剪刀工具创建一个带有设计线形的纸样。
（7）移动纸样工具操作说明选项→系统设置。
汽车坐垫缝制文件制作
第二节
第三章 模板CAD应用实例讲解
二、制作模板
（1）选择缝制模板工具，使用左键选择图案中的设计线，然后右键单击空白处，根据要求填写，点击【确定】。
（2）使用自动排列缝制顺序工具调整缝制顺序。
（3）选择缝制模板工具，用左键拖动，鼠标向上，弹出【创建规则模板】对话框，填入适合机器的模板数据，点击【确定】。
汽车坐垫缝制文件制作
第二节
第三章 模板CAD应用实例讲解
二、制作模板
（4）使用移动纸样工具将纸样移动到规则模板中，使用缝制模板工具，右键单击常规模板空白处，然后将它们合并为一个。
（5）使用橡皮擦工具删除原点，以创建一个新的点。使用点工具在常规模板的左角或右角添加一个点，只需左键单击即可。
（6）使用CR 圆弧工具绘制一个圆。
（7）使用缝制模板工具，用Shift键更改功能以创建原点，然后左键单击之前添加的点。
汽车坐垫缝制文件制作
第二节
第三章 模板CAD应用实例讲解
三、导出自动缝制文件
（1）使用移动模式工具，选择需要导出自动缝制文件的模板，使其变为粉红色。
（2）单击【文档】，选择【输出自动缝制文件】，可以在之前保存的文件夹中找到*.DSR文件。
汽车坐垫缝制文件制作
第二节
第三章 模板CAD应用实例讲解
四、导出PLT文件
删除不需要输出的其他模式并保存为另一个文件。纸张大小要大于模板，最后选择一个文件夹来保存此PLT文件。然后，可以在之前选择的路径中找到PLT文件。
汽车坐垫缝制文件制作
第二节
第三章 模板CAD应用实例讲解
五、输出激光切割文件
（1）首先打开Auto Laser软件，然后打开之前保存的PLT文件。
（2）如果光照强度正常，只需单击下载即可保存此out文件。然后，可以在之前选择的路径中找到out文件。
羽绒被与棉被缝制文件制作
第三节
第三章 模板CAD应用实例讲解
（1）使用智能笔工具，左键单击拖动鼠标弹出【矩形】对话框，输入需要缝制棉被面积大小，点击【确定】结束。
（2）使用等分规工具，将横向、纵向线条分成几等份，在软件界面右上角输入对应线条等份数。使用智能笔工具连接等分点所有线条。
（3）使用剪刀工具剪切纸样，用左键在矩形中选择设计，然后在空白处单击右键，设计线变为绿色，最后使用移动模式工具移动纸样。
羽绒被与棉被缝制文件制作
第三节
第三章 模板CAD应用实例讲解
（4）使用移动纸样工具或者点击空格键，然后拖动鼠标移动纸样； 使用缝制模板工具做缝制线迹。
（5）创建缝制模板。
（6）使用移动纸样工具将纸样移动到规则模板，使用缝制模板工具，右键单击常规模板空白处，然后将它们合并为一个。
（7）调整模板缝制顺序，添加起始定位点。
（8）调整缝制顺序。文档菜单下→输出自动缝制文件。
