第二章 模板CAD软件操作介绍

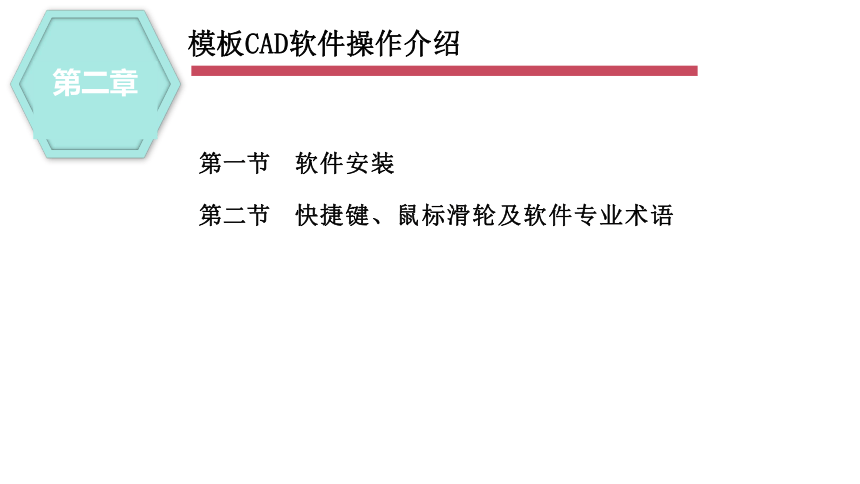

模板CAD软件操作介绍
第二章
第一节 软件安装
第二节 快捷键、鼠标滑轮及软件专业术语
软件安装

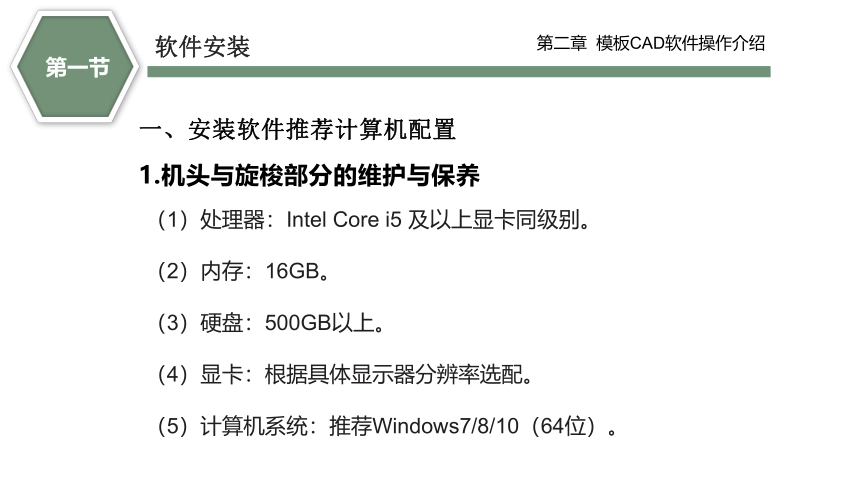

（1）处理器：Intel Core i5 及以上显卡同级别。
（2）内存：16GB。
（3）硬盘：500GB以上。
（4）显卡：根据具体显示器分辨率选配。
（5）计算机系统：推荐Windows7/8/10（64位）。
第一节
一、安装软件推荐计算机配置
第二章 模板CAD软件操作介绍
1.机头与旋梭部分的维护与保养
软件安装

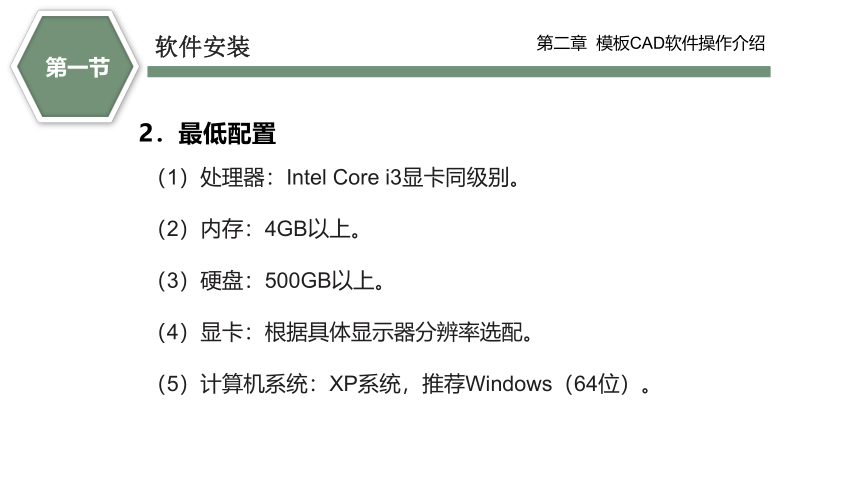

（1）处理器：Intel Core i3显卡同级别。
（2）内存：4GB以上。
（3）硬盘：500GB以上。
（4）显卡：根据具体显示器分辨率选配。
（5）计算机系统：XP系统，推荐Windows（64位）。
第一节
第二章 模板CAD软件操作介绍
2．最低配置
软件安装

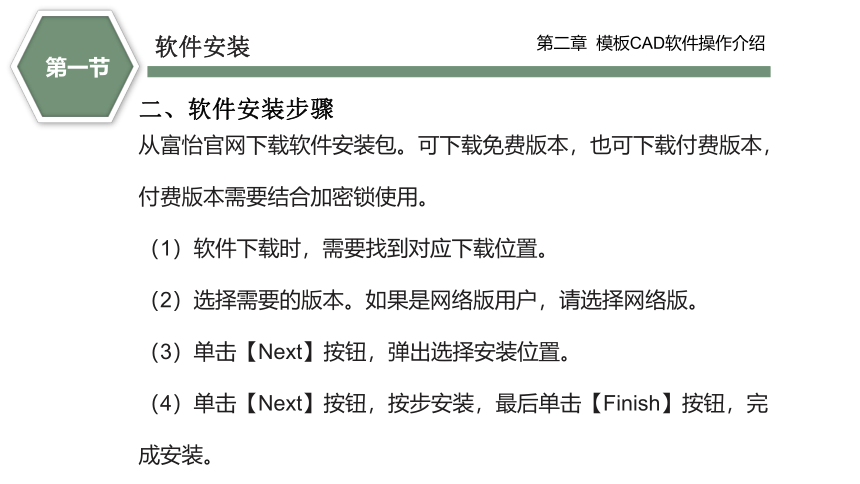

从富怡官网下载软件安装包。可下载免费版本，也可下载付费版本，付费版本需要结合加密锁使用。
（1）软件下载时，需要找到对应下载位置。
（2）选择需要的版本。如果是网络版用户，请选择网络版。
（3）单击【Next】按钮，弹出选择安装位置。
（4）单击【Next】按钮，按步安装，最后单击【Finish】按钮，完成安装。
第一节
二、软件安装步骤
第二章 模板CAD软件操作介绍
软件安装

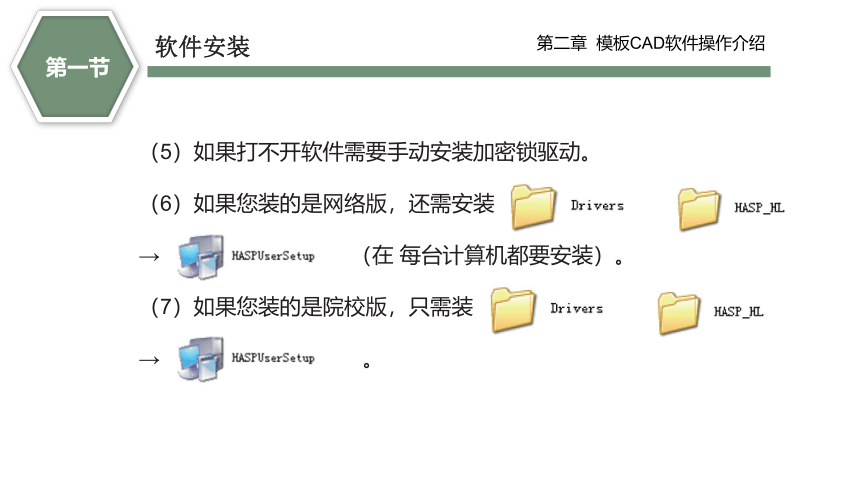

（5）如果打不开软件需要手动安装加密锁驱动。
（6）如果您装的是网络版，还需安装 →
→ （在 每台计算机都要安装）。
（7）如果您装的是院校版，只需装 →
→ 。
第一节
第二章 模板CAD软件操作介绍
软件安装

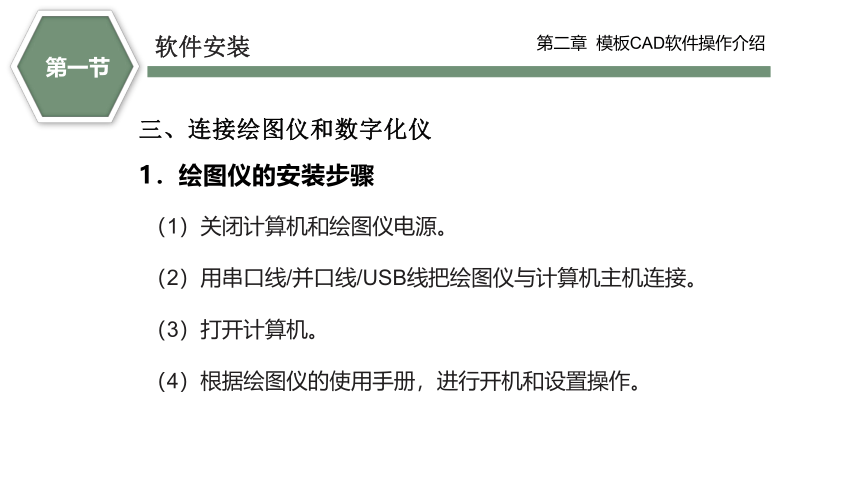

（1）关闭计算机和绘图仪电源。
（2）用串口线/并口线/USB线把绘图仪与计算机主机连接。
（3）打开计算机。
（4）根据绘图仪的使用手册，进行开机和设置操作。
第一节
三、连接绘图仪和数字化仪
第二章 模板CAD软件操作介绍
1．绘图仪的安装步骤
软件安装

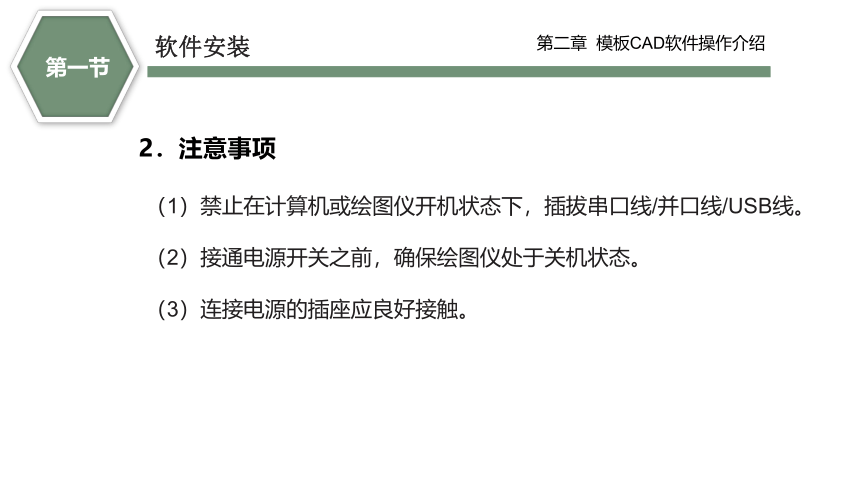

（1）禁止在计算机或绘图仪开机状态下，插拔串口线/并口线/USB线。
（2）接通电源开关之前，确保绘图仪处于关机状态。
（3）连接电源的插座应良好接触。
第一节
第二章 模板CAD软件操作介绍
2．注意事项
软件安装
（1）关闭计算机和数字化仪电源。
（2）把数字化仪的串口线与计算机连接。
（3）打开计算机。
（4）根据数字化仪使用手册，进行开机及相关的设置操作。
第一节
第二章 模板CAD软件操作介绍
3．数字化仪安装步骤
（1）禁止在计算机或数字化仪开机状态下，插拔串口线。
（2）接通电源开关之前，确保数字化仪处于关机状态。
（3）连接电源的插座应良好接触。
4．注意事项
快捷键、鼠标滑轮及软件专业术语
第二节
第二章 模板CAD软件操作介绍
在软件操作过程中熟练掌握快捷键，可达到事半功倍的效果。
一、快捷键和鼠标滑轮
1．快捷键
快捷键、鼠标滑轮及软件专业术语
第二节
第二章 模板CAD软件操作介绍
快捷键、鼠标滑轮及软件专业术语
第二节
第二章 模板CAD软件操作介绍
快捷键、鼠标滑轮及软件专业术语
第二节
第二章 模板CAD软件操作介绍
注：
按Shift+U，当光标变化时，单击或框选需要隐藏的辅助线即可隐藏。
F11：用布纹线移动或延长布纹线时，匹配一个码/匹配所有码；用T移动T文字时，匹配一个码/所有码；用橡皮擦删除辅助线时，匹配一个码/所有码。
快捷键、鼠标滑轮及软件专业术语
第二节
第二章 模板CAD软件操作介绍
注：
***：当软件界面的右下角有一个点时，匹配当前选中的码，右下角有三个点显示时，匹配所有码。
Z键各码对齐操作：用选择纸样控制点工具，选择一个点或一条线；按Z键，放码线就会按控制点或线对齐，连续按Z键放码量会以该点在XY方向对齐、Y方向对齐、X方向对齐、恢复间循环。
快捷键、鼠标滑轮及软件专业术语
第二节
第二章 模板CAD软件操作介绍
（1）鼠标滑轮：向前滚动鼠标滑轮，工作区的纸样或结构线向下移动；向后滚动鼠标滑轮，工作区的纸样或结构线向上移动。
（2）按下Shift键：向前滚动鼠标滑轮，工作区的纸样或结构线向右移动；向后滚动鼠标滑轮，工作区的纸样或结构线向左移动。
（3）键盘方向键：按上方向键，工作区的纸样或结构线向下移动；按左方向键，工作区的纸样或结构线向右移动。
2．鼠标滑轮
快捷键、鼠标滑轮及软件专业术语
第二节
第二章 模板CAD软件操作介绍
（4）小键盘+/-：按小键盘【+】/【-】键，工作区的纸样或结构线放大/缩小显示一定的比例。
（5）空格键：用选择纸样控制点工具 ，框选多个纸样，按一下空格键，选中纸样可一起移动。
（6）对话框不弹出的数据输入方法。
（7）表格对话框右击菜单：在表格对话框中的表格上击右键可弹出菜单，选择菜单中的数据可提高输入效率。
快捷键、鼠标滑轮及软件专业术语
第二节
第二章 模板CAD软件操作介绍
（1）单击左键：是指按下鼠标的左键且在还没有移动鼠标的情况下放开左键。
（2）单击右键：是指按下鼠标的右键且在还没有移动鼠标的情况下放开右键；还表示某一命令的操作结束。
（3）双击右键：是指在同一位置快速按下鼠标右键两次。
（4）左键拖拉：是指把鼠标移到点、线图元上后，按下鼠标的左键并且保持按下状态移动鼠标。
二、专业术语解释
快捷键、鼠标滑轮及软件专业术语
第二节
第二章 模板CAD软件操作介绍
（5）右键拖拉：是指把鼠标移到点、线图元上后，按下鼠标的右键并且保持按下状态移动鼠标。
（6）左键框选：是指在没有把鼠标移到点、线图元上前，按下鼠标的左键并且保持按下状态移动鼠标。如果距离线比较近，为了避免变成左键拖拉可以通过在按下鼠标左键前先按下Ctrl键。
快捷键、鼠标滑轮及软件专业术语
第二节
第二章 模板CAD软件操作介绍
（7）右键框选：是指在没有把鼠标移到点、线图元上前，按下鼠标的右键并且保持按下状态移动鼠标。如果距离线比较近，为了避免变成右键拖拉可以通过在按下鼠标右键前先按下Ctrl键。
（8）点（按）：表示鼠标指针指向一个想要选择的对象，然后快速按下并释放鼠标左键。
（9）单击：没有特意说用右键时，都是指左键。
（10）框选：没有特意说用右键时，都是指左键。
快捷键、鼠标滑轮及软件专业术语
第二节
第二章 模板CAD软件操作介绍
（11）F1～F12：指键盘上方的12个按键。
（12）Ctrl + Z：指先按住Ctrl键不松开，再按Z键。
（13）Ctrl + F12：指先按住Ctrl键不松开，再按F12键。
（14）Esc：指键盘左上角的Esc键。
（15）Delete：指键盘上的Delete键。
（16）箭头键：指键盘右下方的四个方向键（上、下、左、右）。
