第二章
模板CAD软件操作介绍
富怡模板软件操作快速入门
第一节
第二章 模板CAD软件操作介绍

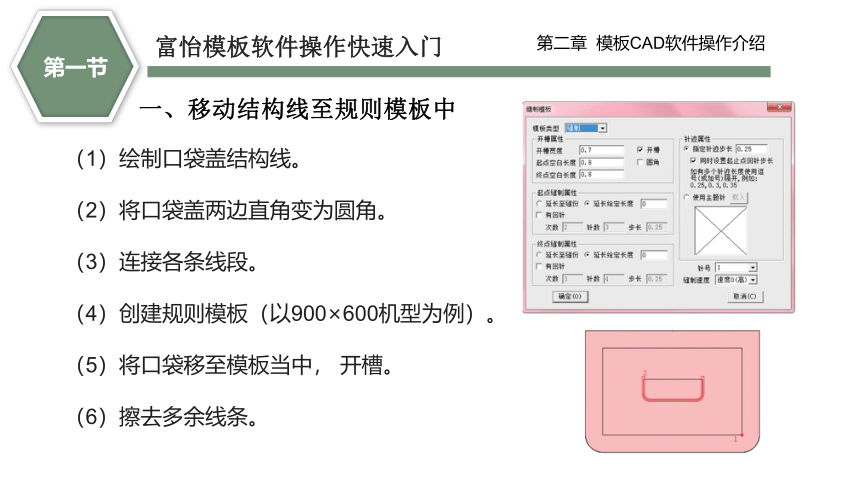

（1）绘制口袋盖结构线。
（2）将口袋盖两边直角变为圆角。
（3）连接各条线段。
（4）创建规则模板（以900×600机型为例）。
（5）将口袋移至模板当中， 开槽。
（6）擦去多余线条。
一、移动结构线至规则模板中
富怡模板软件操作快速入门
第一节
第二章 模板CAD软件操作介绍

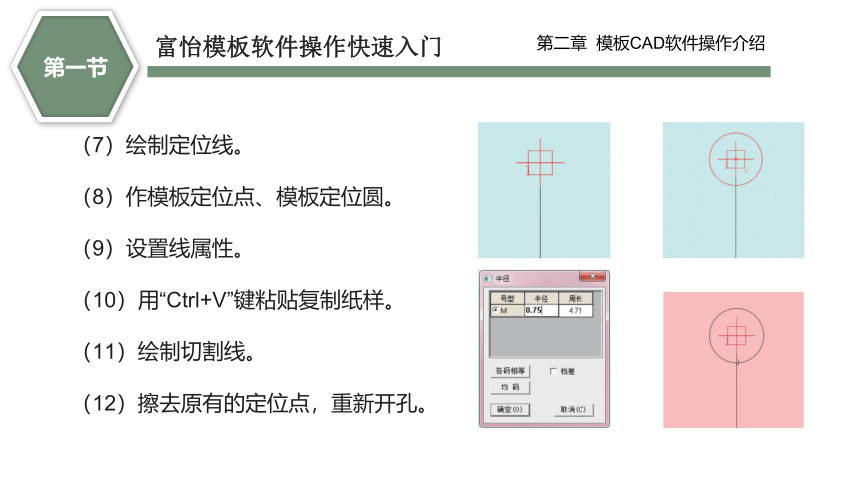

（7）绘制定位线。
（8）作模板定位点、模板定位圆。
（9）设置线属性。
（10）用“Ctrl+V”键粘贴复制纸样。
（11）绘制切割线。
（12）擦去原有的定位点，重新开孔。
富怡模板软件操作快速入门
第一节
第二章 模板CAD软件操作介绍
（1）绘制口袋结构线。
（2）往外拉1cm缝线。
（3）选中两条线，右击【确定】。
（4）把线条调长并连接角。
（5）使用【剪刀】工具 ，生成衣片，先点击右键，后用左键点击内部结构线，按空格键，拾取衣片。
二、纸样上开槽后生成缝制模板
富怡模板软件操作快速入门
第一节
第二章 模板CAD软件操作介绍

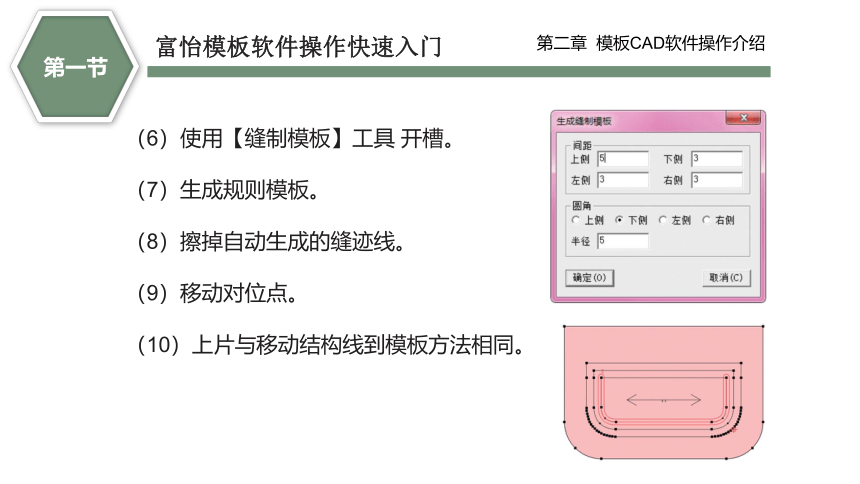

（6）使用【缝制模板】工具 开槽。
（7）生成规则模板。
（8）擦掉自动生成的缝迹线。
（9）移动对位点。
（10）上片与移动结构线到模板方法相同。
富怡模板软件操作快速入门
第一节
第二章 模板CAD软件操作介绍

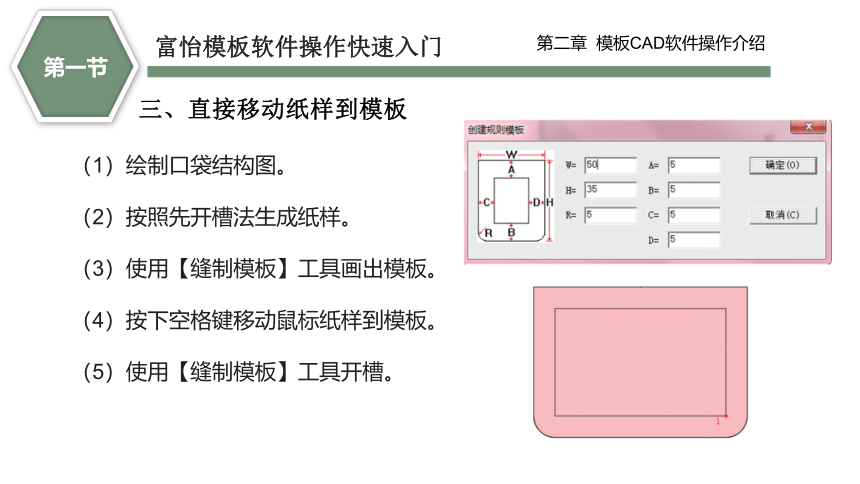

（1）绘制口袋结构图。
（2）按照先开槽法生成纸样。
（3）使用【缝制模板】工具画出模板。
（4）按下空格键移动鼠标纸样到模板。
（5）使用【缝制模板】工具开槽。
三、直接移动纸样到模板
富怡模板软件操作快速入门
第一节
第二章 模板CAD软件操作介绍

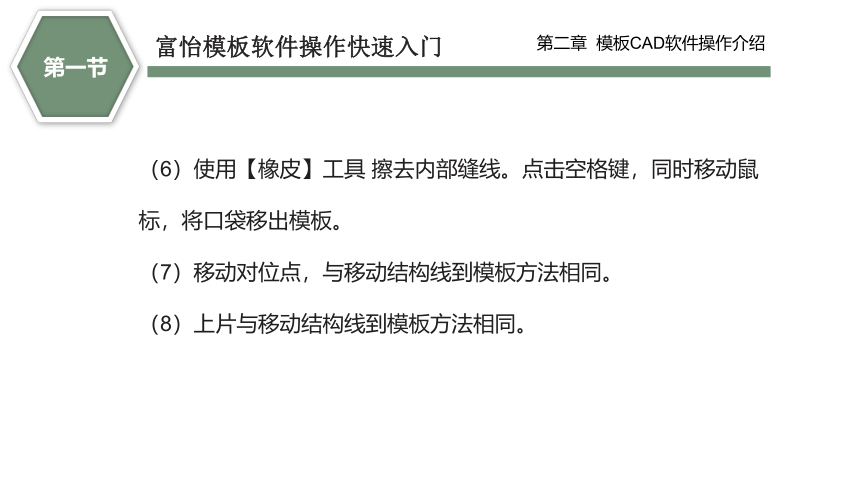

（6）使用【橡皮】工具 擦去内部缝线。点击空格键，同时移动鼠标，将口袋移出模板。
（7）移动对位点，与移动结构线到模板方法相同。
（8）上片与移动结构线到模板方法相同。
功能列表
第二节
第二章 模板CAD软件操作介绍
（1）另存为（Ctrl+A）。
（2）保存到图库。
（3）安全恢复。
（4）档案合并。
（5）自动打板。
（6）打开AAMA/ASTM格式文件。
一、快捷工具栏与菜单栏
1.文档菜单栏
功能列表
第二节
第二章 模板CAD软件操作介绍
（7）打开TIIP格式文件。
（8）打开AutoCAD DXF文件。
（9）打开格柏（GGT）款式。
（10）输出ASTM文件。
（11）输出AutoCAD文件。
（12）输出自动缝制文件。
（13）打印号型规格表——打印。
（14）打印号型规格表——预览。
（15）打印纸样信息单。
（16）打印总体资料单。
（17）打印纸样。
（18）打印设置。
（19）输出纸样清单到Excel。
（20）数化板设置参数说明。
（21）最近用过的5个文件。
（22）退出。
功能列表
第二节
第二章 模板CAD软件操作介绍
（1）剪切纸样（Ctrl+X）。
（2）复制纸样（Ctrl+C）。
（3）粘贴纸样（Ctrl+V）。
（4）辅助线点都变放码点（G）。
（5）辅助线点都变非放码点（N）。
（6）自动排列绘图区。
（7）记忆工作区中纸样位置。
2．编辑菜单栏
功能列表
第二节
第二章 模板CAD软件操作介绍
（8）恢复上次记忆的位置。
（9）复制位图。
（10）纸样生成图片。
（11）按号型分开选中纸样 。
（12）按号型合并纸样 。
功能列表
第二节
第二章 模板CAD软件操作介绍
（1）款式资料（S）。
（2）纸样资料（P）[说明一]。
（3）纸样资料（P）[说明二]。
（4）总体数据。
（5）删除当前选中纸样（Ctrl+D）。
（6）删除工作区中所有纸样。
（7）清除当前选中纸样（M）。
3．纸样菜单栏
功能列表
第二节
第二章 模板CAD软件操作介绍
（8）清除纸样放码量（Ctrl+G）。
（9）清除纸样的辅助线放码量（F）。
（10）清除纸样拐角处的剪口。
（11）清除纸样上的文字（T）。
（12）删除纸样所有辅助线。
（13）移出工作区全部纸样。
（14）全部纸样进入工作区。
功能列表
第二节
第二章 模板CAD软件操作介绍
（15）创建规则纸样。
（16）生成影子。
（17）显示/掩藏影子。
（18）移动纸样到结构线位置。
（19）纸样生成打板草图。
（20）角度基准线。
功能列表
第二节
第二章 模板CAD软件操作介绍
勾选则显示对应内容，反之则不显示。
4．显示菜单栏
（1）状态栏。
（2）款式图。
（3）标尺。
（4）衣片列表框。
（5）快捷工具栏。
（6）设计工具栏。
（7）纸样工具栏。
（8）放码工具栏。
（9）自定义工具栏。
（10）显示辅助线。
（11）显示临时辅助线。
功能列表
第二节
第二章 模板CAD软件操作介绍
5．选项菜单栏
（1）系统设置（S）。
参数说明：
A．界面设置。
B．长度单位。
C．缺省参数。
D．绘图。
E．自动备份。
F．开关设置。
功能列表
第二节
第二章 模板CAD软件操作介绍
（2）帮助菜单。
关于富怡DGS。
THANKS
汇报人姓名
