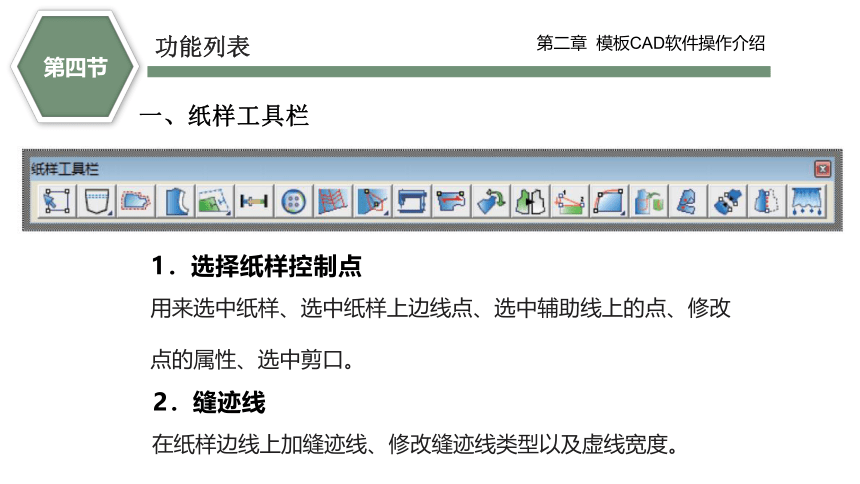

一、纸样工具栏
2．缝迹线
在纸样边线上加缝迹线、修改缝迹线类型以及虚线宽度。
1．选择纸样控制点
用来选中纸样、选中纸样上边线点、选中辅助线上的点、修改点的属性、选中剪口。
功能列表
第四节
第二章 模板CAD软件操作介绍
4．行走比拼
一个纸样的边线在另一个纸样的边线上行走时，可调整内部线对接是否圆顺，也可以加剪口。
5．旋转衣片
用于旋转纸样。

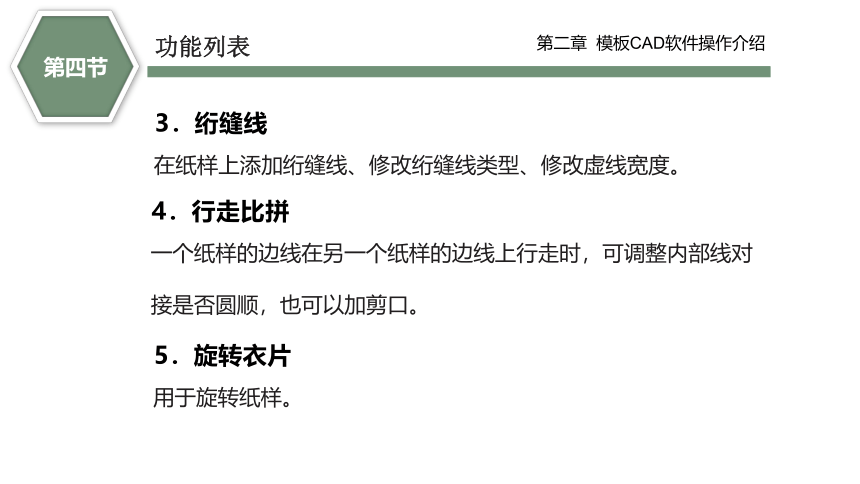

3．绗缝线
在纸样上添加绗缝线、修改绗缝线类型、修改虚线宽度。
功能列表
第四节
第二章 模板CAD软件操作介绍

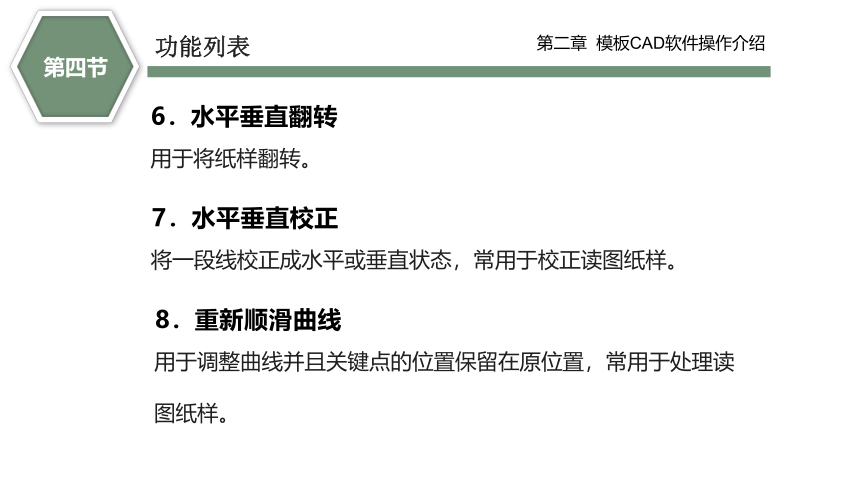

7．水平垂直校正
将一段线校正成水平或垂直状态，常用于校正读图纸样。
8．重新顺滑曲线
用于调整曲线并且关键点的位置保留在原位置，常用于处理读图纸样。
6．水平垂直翻转
用于将纸样翻转。
功能列表
第四节
第二章 模板CAD软件操作介绍
10．纸样变闭合辅助线
将一个纸样变为另一个纸样的闭合辅助线。

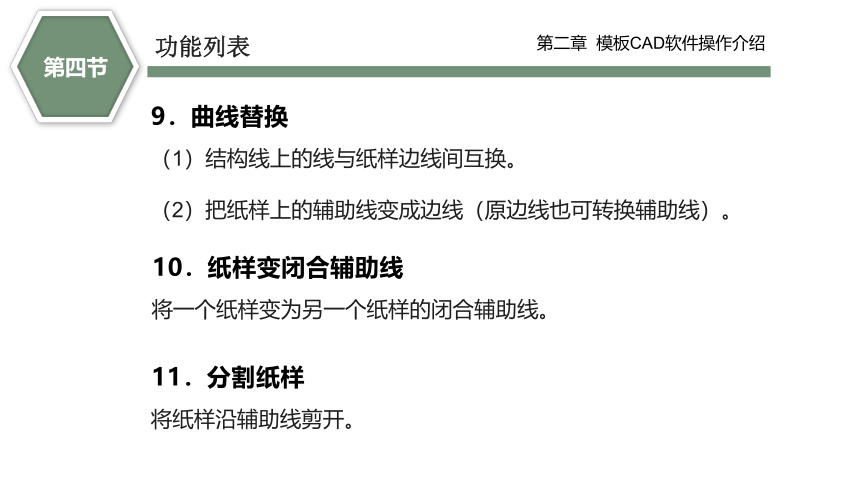

9．曲线替换
（1）结构线上的线与纸样边线间互换。
（2）把纸样上的辅助线变成边线（原边线也可转换辅助线）。
11．分割纸样
将纸样沿辅助线剪开。
功能列表
第四节
第二章 模板CAD软件操作介绍
13．纸样对称
关联对称后的纸样，在其中一半纸样修改时，另一半也联动修改；不关联对称后的纸样，在其中一半纸样上改动，另一半不会跟着改动；对称标志符功能为在原来纸样的对称轴上加对称标志符。

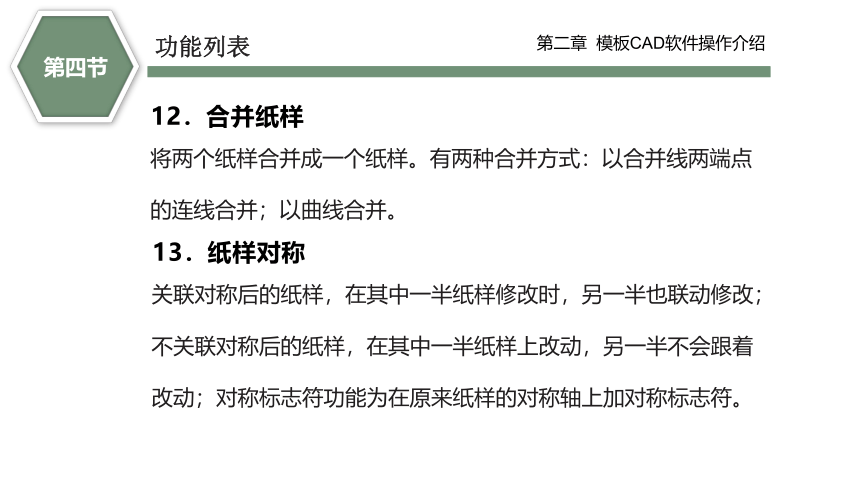

12．合并纸样
将两个纸样合并成一个纸样。有两种合并方式：以合并线两端点的连线合并；以曲线合并。
功能列表
第四节
第二章 模板CAD软件操作介绍
二、模板专用工具栏

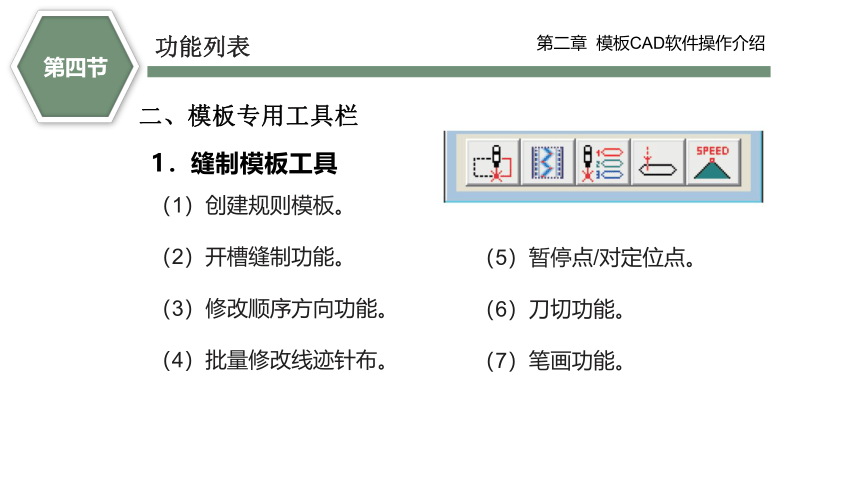

1．缝制模板工具
（1）创建规则模板。
（2）开槽缝制功能。
（3）修改顺序方向功能。
（4）批量修改线迹针布。
（5）暂停点/对定位点。
（6）刀切功能。
（7）笔画功能。
功能列表
第四节
第二章 模板CAD软件操作介绍
3．自动排列缝制顺序
直接修改缝制顺序。
4．压线工具
用于起针线头在上的操作。
5．针步属性工具
用于某些面料厚、伸缩性强，解决在缝制拐角时可能出现尖角不尖的情况。
2．主题针工具
设计特殊的小花型，用于带设计元素的衣服。
功能列表
第四节
第二章 模板CAD软件操作介绍
7．输出自动缝制文件
把带有缝制模板槽或只有缝制线/切割线/笔画线的纸样输出成缝制文件，与自动缝纫机接驳。文件支持格式为DSR。
6．绘图
按比例绘制/切割模板。文件支持格式为PLT。
功能列表
第四节
第二章 模板CAD软件操作介绍
三、隐藏工作栏
2．比例调整
按比例调整一段线或多段线。
3．线
画自由的曲线或直线。
4．连角
用于将线段延长至相交并删除交点外非选中部分。
1．平行调整
平行调整一段线或多段线。
功能列表
第四节
第二章 模板CAD软件操作介绍
6．等距线
用于画一条线的等距线。
7．相交等距线
用于画与两边相交的等距线，可同时画多条。
5．水平垂直线
在关键的两点（包括两线交点或线的端点）上连一条直角线。
功能列表
第四节
第二章 模板CAD软件操作介绍
9．放大（空格）
用于放大或全屏显示工作区的对象。
8．靠边
有单向靠边与双向靠边两种情况。单向靠边指同时将多条线靠在一条目标线上；双向靠边指同时将多条线的两端同时靠在两条目标线上。
功能列表
第四节
第二章 模板CAD软件操作介绍
11．三角板
用于作任意直线的垂线或平行线（延长线）。
12．对称复制纸样局部
对称复制纸样的部分。
10．移动纸样（空格键）
将纸样从一个位置移至另一个位置，或将两个纸样按照一点对应重合。
功能列表
第四节
第二章 模板CAD软件操作介绍
14．平行移动
沿线平行调整纸样。
13．交接/调校XY值
既可以让辅助线基码沿线靠边，又可以让辅助线端点在X方向（或Y方向）的放码量保持不变，而在Y方向（或X方向）上靠边放码。
功能列表
第四节
第二章 模板CAD软件操作介绍
16．圆弧切角
作已知圆弧半径并同时与两条不平行的线相切的弧。
17．对应线长/调校XY值
用多个放好码的线段之和来对单个点放码，如用前后幅放好的腰线来放腰头。
15．不平行调整
在纸样上增加一条不平行线或者不平行调整边线或辅助线。
功能列表
第四节
第二章 模板CAD软件操作介绍
19．比例尺
将结构线或纸样按比例放大或缩小到指定尺寸。
20．添加、修改图片
在纸样上添加图片，并能连同纸样绘制出来。
21．平行设计
用于在纸样或结构图上作平行线。
18．整体放大/缩小纸样
把整个纸样平行放大或缩小。
22．角平分线
对角进行等分。在结构线和纸样都能进行，操作相同。
