第二章 模板CAD软件操作介绍
一、设计工具栏

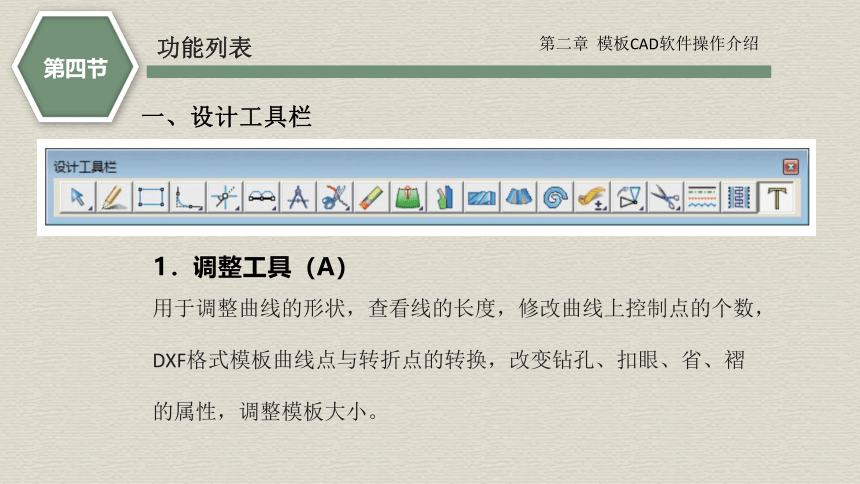

1．调整工具（A）
用于调整曲线的形状，查看线的长度，修改曲线上控制点的个数，DXF格式模板曲线点与转折点的转换，改变钻孔、扣眼、省、褶的属性，调整模板大小。
功能列表
第四节
第二章 模板CAD软件操作介绍

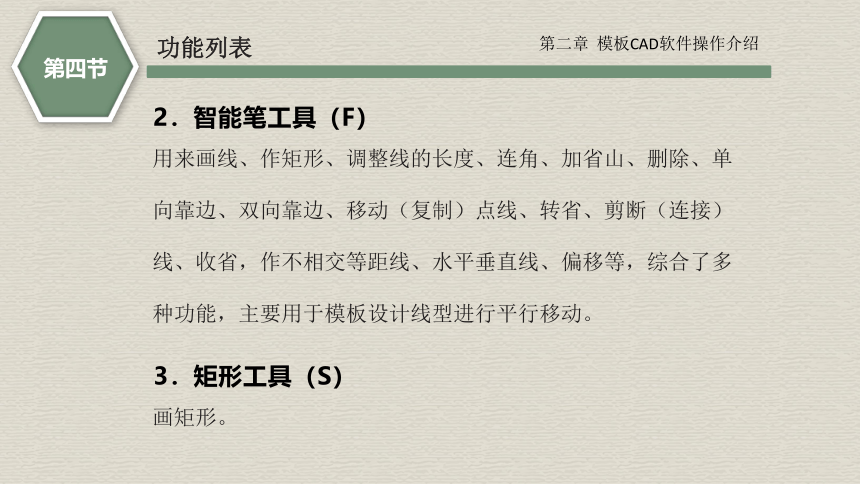

2．智能笔工具（F）
用来画线、作矩形、调整线的长度、连角、加省山、删除、单向靠边、双向靠边、移动（复制）点线、转省、剪断（连接）线、收省，作不相交等距线、水平垂直线、偏移等，综合了多种功能，主要用于模板设计线型进行平行移动。
3．矩形工具（S）
画矩形。
功能列表
第四节
第二章 模板CAD软件操作介绍

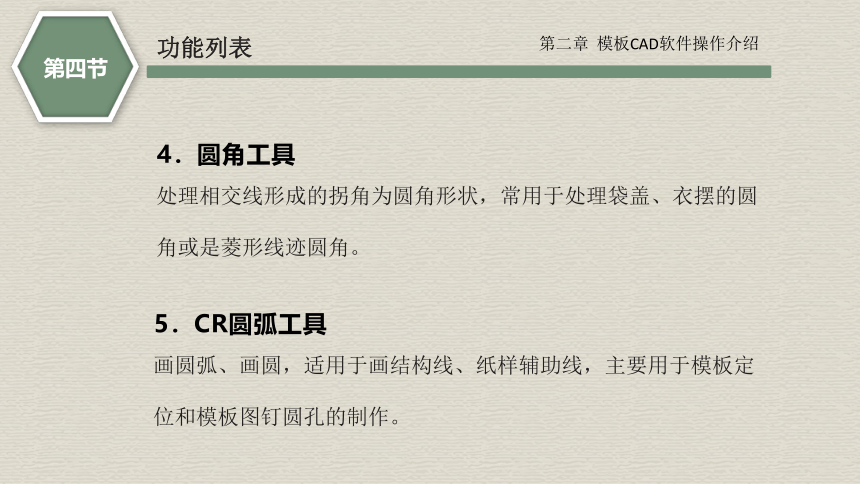

5．CR圆弧工具
画圆弧、画圆，适用于画结构线、纸样辅助线，主要用于模板定位和模板图钉圆孔的制作。
4．圆角工具
处理相交线形成的拐角为圆角形状，常用于处理袋盖、衣摆的圆角或是菱形线迹圆角。
功能列表
第四节
第二章 模板CAD软件操作介绍

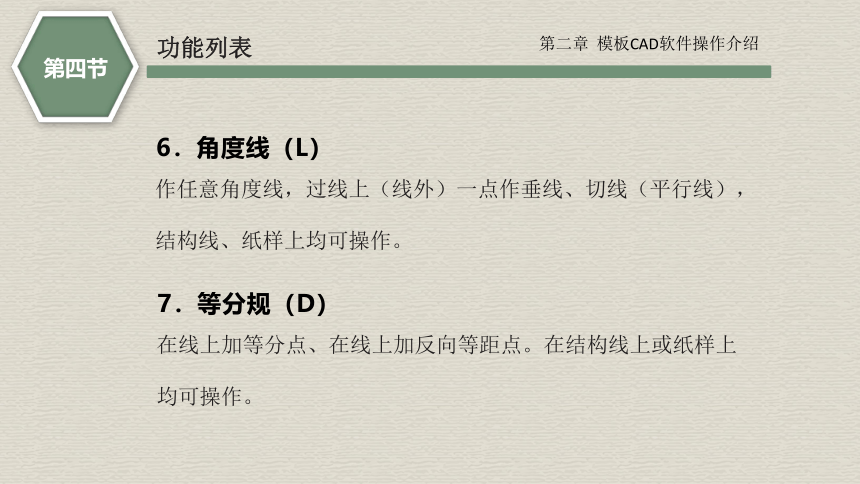

6．角度线（L）
作任意角度线，过线上（线外）一点作垂线、切线（平行线），结构线、纸样上均可操作。
7．等分规（D）
在线上加等分点、在线上加反向等距点。在结构线上或纸样上均可操作。
功能列表
第四节
第二章 模板CAD软件操作介绍

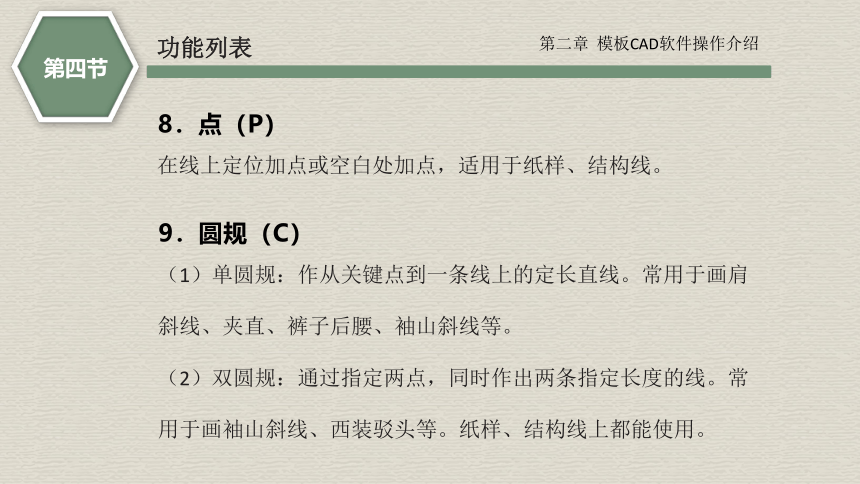

8．点（P）
在线上定位加点或空白处加点，适用于纸样、结构线。
9．圆规（C）
（1）单圆规：作从关键点到一条线上的定长直线。常用于画肩斜线、夹直、裤子后腰、袖山斜线等。
（2）双圆规：通过指定两点，同时作出两条指定长度的线。常用于画袖山斜线、西装驳头等。纸样、结构线上都能使用。
功能列表
第四节
第二章 模板CAD软件操作介绍
10．剪断线（Shift+C）
用于将一条线从指定位置断开，变成两条线，也能同时用一条线打断多条线。可以在结构线上操作也可以在纸样辅助线上操作。
11．关联/不关联
端点相交的线在用调整工具调整时，使用过关联的两端点会一起调整，使用过不关联的两端点不会一起调整。在结构线、纸样辅助线上均可操作。端点相交的线默认为关联。
功能列表
第四节
第二章 模板CAD软件操作介绍
12．橡皮擦（E）
用来删除结构图上点、线，纸样上的辅助线、剪口、钻孔、省褶、缝迹线、绗缝线、放码线、基准点（线放码）等。
13．比较长度（R）
用于测量一段线的长度、多段线相加所得总长、比较多段线的差值，也可以测量剪口到点的长度。在纸样、结构线上均可操作。
功能列表
第四节
第二章 模板CAD软件操作介绍
14．测量两点间距离
用于测量两点（可见点或非可见点）间或点到线的直线距离、水平距离、垂直距离，两点多组间距离总和或两组间距离的差值。在纸样、结构线上均能操作，在纸样上可以匹配任何号型。
15．量角器
在纸样、结构线上均能操作。
功能列表
第四节
第二章 模板CAD软件操作介绍
16．旋转（Ctrl+B）
用于旋转复制或旋转一组点、或线、或文字。用于结构线与纸样辅助线。
17．对称工具（K）
根据对称轴对称复制（对称移动）结构线或纸样。
功能列表
第四节
第二章 模板CAD软件操作介绍
19．对接（J）
用于把一组线向另一组线上对接，把后幅的线对接到前幅上。
20．剪刀（W）
用于从结构线或辅助线上拾取纸样。
18．移动（G）
用于复制或移动一组点、线、扣眼、扣位等。
21．衣片辅助线
从结构线上为纸样拾取内部线。
功能列表
第四节
第二章 模板CAD软件操作介绍
23．设置线的颜色类型
用于修改结构线的颜色、线类型、纸样辅助线的线类型与输出类型。
22．拾取内轮廓
在纸样内挖空心图。可以在结构线上拾取，也可以将纸样内的辅助线形成的区域挖空。
24．线型尺寸的设置操作
修改结构线的尺寸
功能列表
第四节
第二章 模板CAD软件操作介绍
26．加入/调整工艺图片
（1）与【文档】菜单的【保存到图库】命令配合制作工艺图片。
（2）可复制位图应用于办公软件中。
（3）调出并调整工艺图片。
25．线条笔画与切割属性的设置操作
可以对挂钉、磁铁位置、定位圆和一些要切透的地方进行设置添加切割功能，在模板中起到极大作用。
功能列表
第四节
第二章 模板CAD软件操作介绍
27．加文字工具
用于在结构图上或纸样上加文字、移动文字、修改和删除文字及调整文字的方向，且各个码上的文字内容可以不一样。
