单个物体受力图的绘制

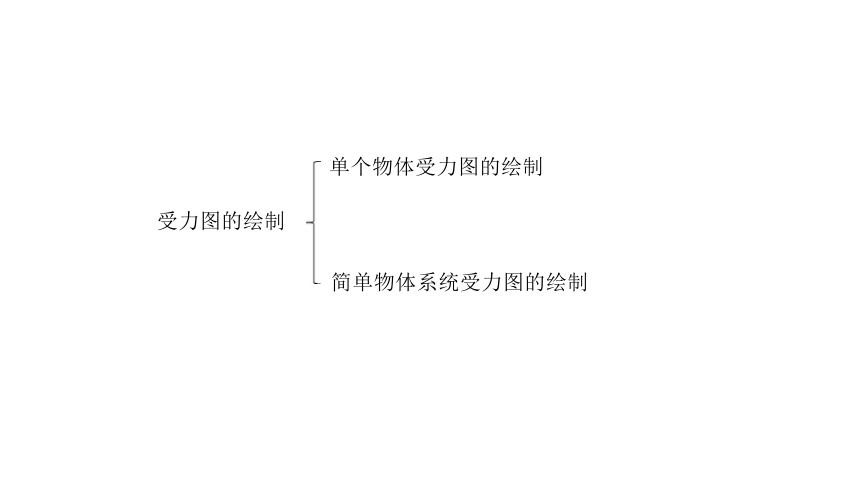

受力图的绘制
简单物体系统受力图的绘制
单个物体
受力图的绘制
单个物体受力图的绘制
1. 受力图
受力图
在分离体上画出周围物体对它的
全部作用力（包括主动力和约束
力）的图形。
看图
说意
图1-1a
单个物体受力图的绘制

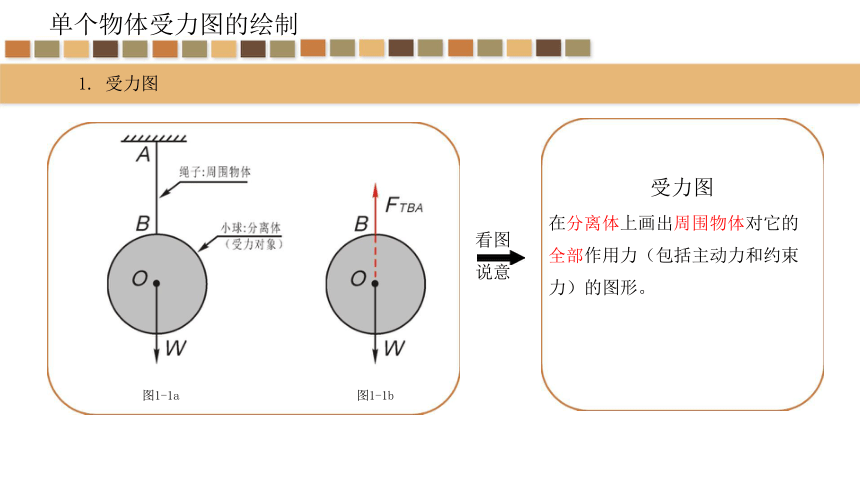

1. 受力图
受力图
在分离体上画出周围物体对它的
全部作用力（包括主动力和约束
力）的图形。
看图
说意
图1-1a
图1-1b
单个物体受力图的绘制

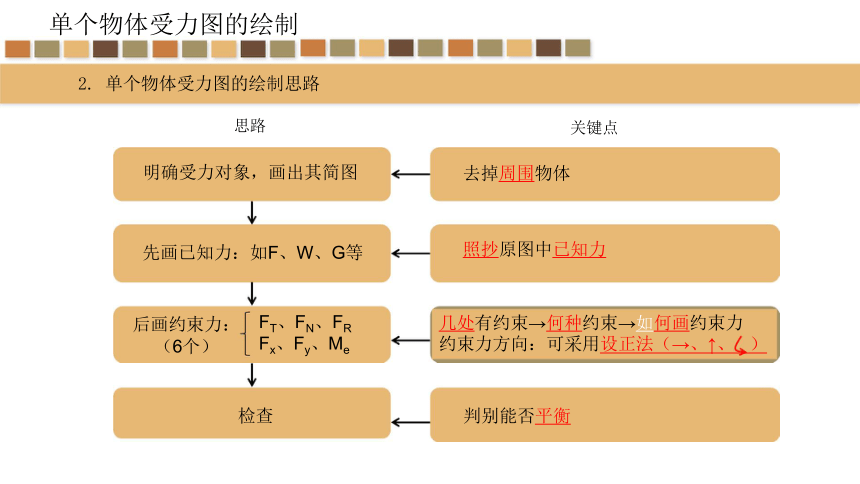

2. 单个物体受力图的绘制思路
思路
关键点
明确受力对象，画出其简图
去掉周围物体
照抄原图中已知力
先画已知力：如F、W、G等
F 、F 、F
几处有约束→何种约束→如何画约束力
约束力方向：可采用设正法（→、↑、 ）
后画约束力：
（6个）
T
N
R
F 、F 、M
x
y
e
检查
判别能否平衡
单个物体受力图的绘制
3. 受力图的绘制

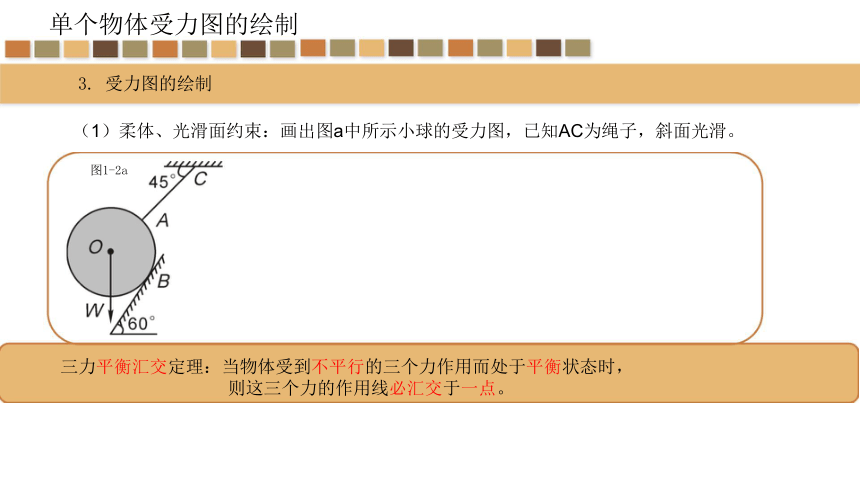

（1）柔体、光滑面约束：画出图a中所示小球的受力图，已知AC为绳子，斜面光滑。
图1-2a
三力平衡汇交定理：当物体受到不平行的三个力作用而处于平衡状态时，
则这三个力的作用线必汇交于一点。
单个物体受力图的绘制
3. 受力图的绘制

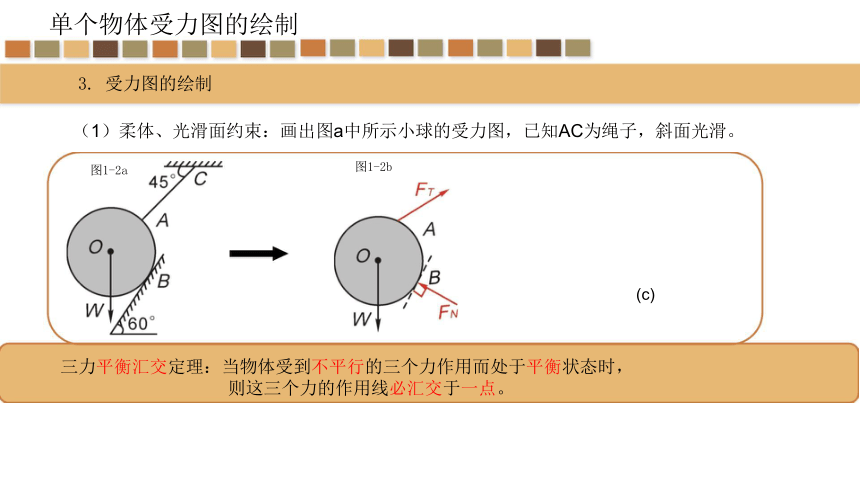

（1）柔体、光滑面约束：画出图a中所示小球的受力图，已知AC为绳子，斜面光滑。
图1-2b
图1-2a
(c)
三力平衡汇交定理：当物体受到不平行的三个力作用而处于平衡状态时，
则这三个力的作用线必汇交于一点。
单个物体受力图的绘制
3. 受力图的绘制
（1）柔体、光滑面约束：画出图a中所示小球的受力图，已知AC为绳子，斜面光滑。
图1-2b
图1-2c
图1-2a
三力平衡汇交定理：当物体受到不平行的三个力作用而处于平衡状态时，
则这三个力的作用线必汇交于一点。
思考题：1、如何理解三力平衡汇交定理？
2、当物体受到三个力作用而平衡时，三力作用线必汇交于一点，对吗？试举例说明 。
单个物体受力图的绘制
3. 受力图的绘制
（1）柔体、光滑面约束： ②画出图a中所示AB杆件的受力图，已知CD为绳索，A、B处均为光滑。
图1-3a
思考题：1、去掉绳索CD，梯子会静止？试画出其受力图并分析原因。
2、去掉绳索CD，要使梯子静止，在日常生活中该怎么办？试画出其受力图。
单个物体受力图的绘制
3. 受力图的绘制
（1）柔体、光滑面约束： ②画出图a中所示AB杆件的受力图，已知CD为绳索，A、B处均为光滑。
图1-3a
图1-3b
思考题：1、去掉绳索CD，梯子会静止？试画出其受力图并分析原因。
2、去掉绳索CD，要使梯子静止，在日常生活中该怎么办？试画出其受力图。
单个物体受力图的绘制
3. 受力图的绘制
（2）光滑接触面约束：② 如图a 所示，AD为匀质光滑直杆，自重W，放在光滑的半径为R的半圆
形容器内，处于静止状态，已知直杆AD长度L=2R，先做一做，直杆在什么情况下处于静止？再画
出AD杆的受力图。
NC
思考题：当直杆AD在什么特定的位置时，在F 过圆心O处的情况下，使得F 、W、F 三力汇交于E 点？
NA
NA
NC
单个物体受力图的绘制
3. 受力图的绘制
（2）光滑接触面约束：② 如图a 所示，AD为匀质光滑直杆，自重W，放在光滑的半径为R的半圆
形容器内，处于静止状态，已知直杆AD长度L=2R，先做一做，直杆在什么情况下处于静止？再画
出AD杆的受力图。
思考题：当直杆AD在什么特定的位置时，在F 过圆心O处的情况下，使得F 、W、F 三力汇交于E 点？
NA
NA
NC
单个物体受力图的绘制
3. 受力图的绘制
（3）支座约束：如图a所示，梁AB的自重不计，试画出其受力图。
图1-4a
三力杆：只受不平行的三个力作用且处于平衡状态的杆件。
思考题：应用三力平衡汇交定理绘制三力杆受力图时，应注意什么问题？主要有何作用？
单个物体受力图的绘制
3. 受力图的绘制
（3）支座约束：如图a所示，梁AB的自重不计，试画出其受力图。
图1-4b
图1-4a
三力杆：只受不平行的三个力作用且处于平衡状态的杆件。
思考题：应用三力平衡汇交定理绘制三力杆受力图时，应注意什么问题？主要有何作用？
单个物体受力图的绘制
3. 受力图的绘制
（3）支座约束：如图a所示，梁AB的自重不计，试画出其受力图。
图1-4c
图1-4b
图1-4a
三力杆：只受不平行的三个力作用且处于平衡状态的杆件。
思考题：应用三力平衡汇交定理绘制三力杆受力图时，应注意什么问题？主要有何作用？
单个物体受力图的绘制——小结
1、受力图的概念（看图说意）
2、受力图绘制的方法：思路与关键点
约束力的方向（指向、角度）
三力杆（三力汇交一点）
单个物体受力图的绘制
3、受力图绘制的注意点
