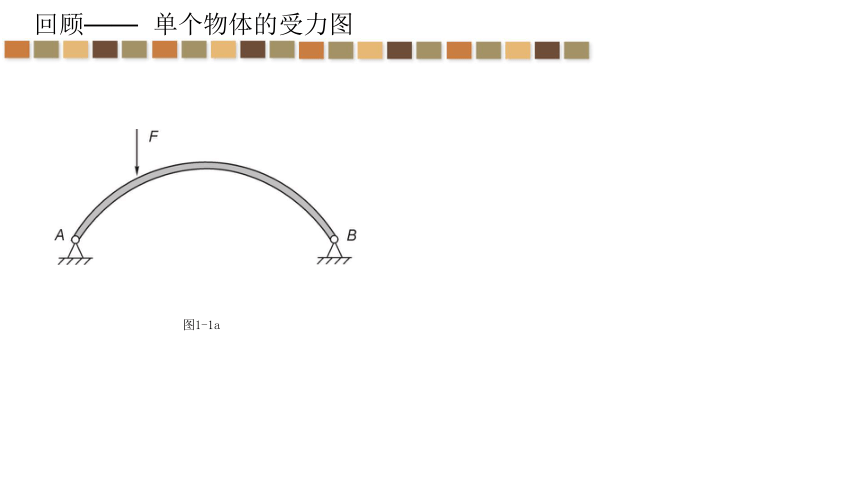

回顾—— 单个物体的受力图
图1-1a
回顾—— 单个物体的受力图
受力图
图1-1a
图1-1b
回顾——单个物体的受力图

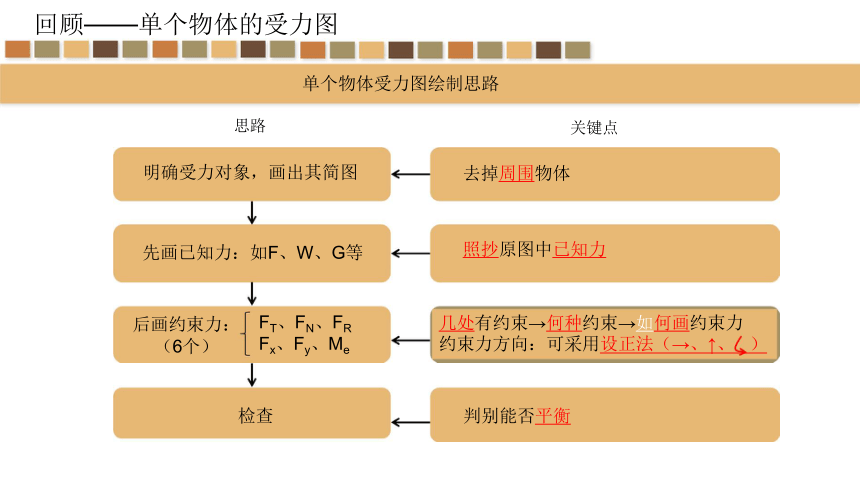

单个物体受力图绘制思路
思路
关键点
明确受力对象，画出其简图
去掉周围物体
照抄原图中已知力
先画已知力：如F、W、G等
F 、F 、F
几处有约束→何种约束→如何画约束力
约束力方向：可采用设正法（→、↑、 ）
后画约束力：
（6个）
T
N
R
F 、F 、M
x
y
e
检查
判别能否平衡
简单物体
的受力图
简单物体的受力图

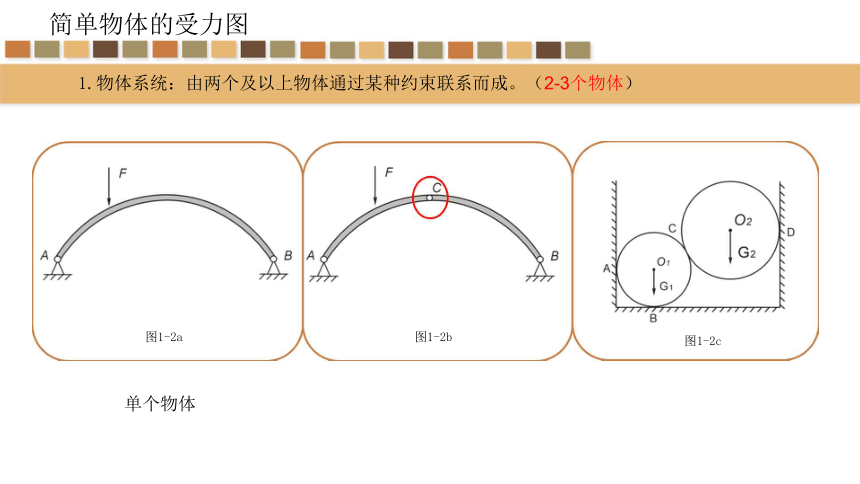

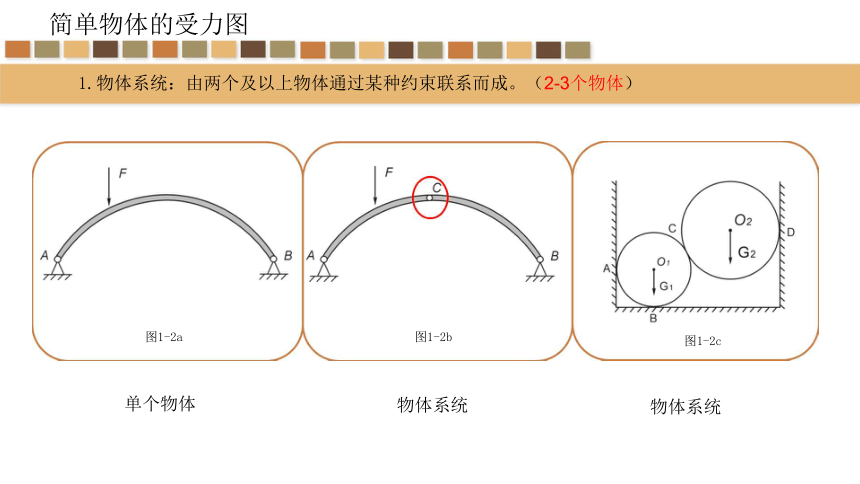

1.物体系统：由两个及以上物体通过某种约束联系而成。（2-3个物体）
图1-2a
图1-2b
图1-2c
单个物体
简单物体的受力图
1.物体系统：由两个及以上物体通过某种约束联系而成。（2-3个物体）
图1-2a
图1-2b
图1-2c
单个物体
物体系统
物体系统
简单物体的受力图
2.物体系统受力图的绘制

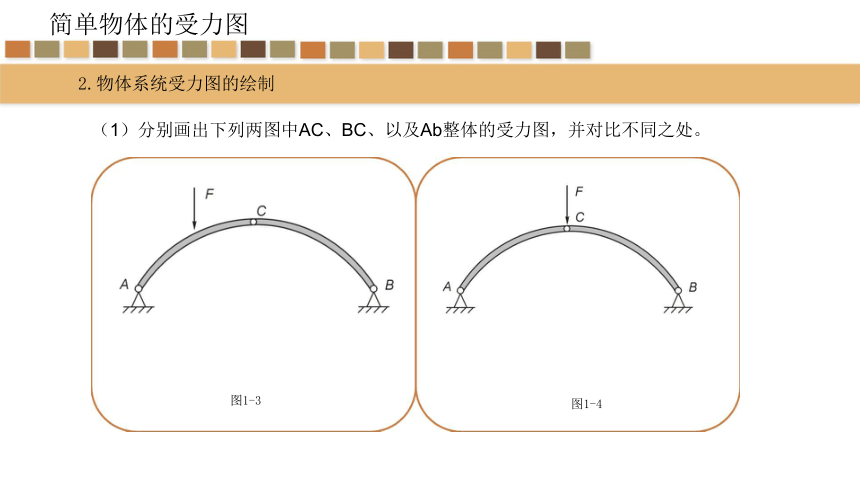

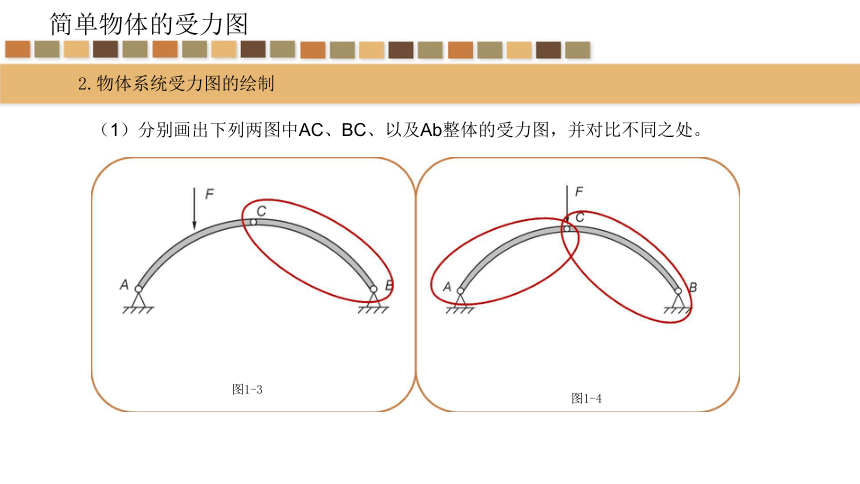

（1）分别画出下列两图中AC、BC、以及Ab整体的受力图，并对比不同之处。
图1-3
图1-4
简单物体的受力图
2.物体系统受力图的绘制
（1）分别画出下列两图中AC、BC、以及Ab整体的受力图，并对比不同之处。
图1-3
图1-4
简单物体的受力图
2.物体系统受力图的绘制

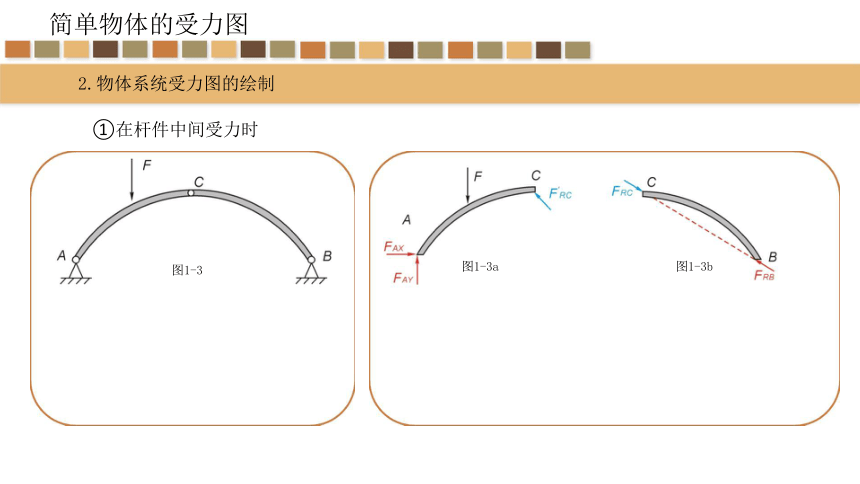

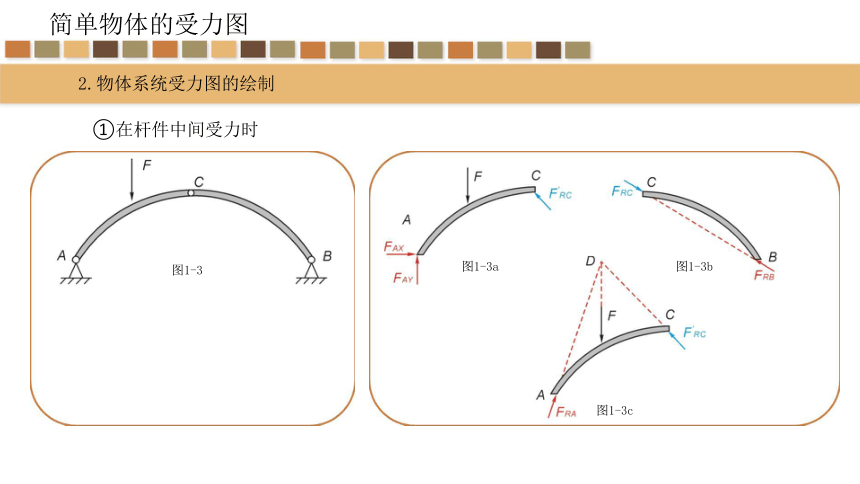

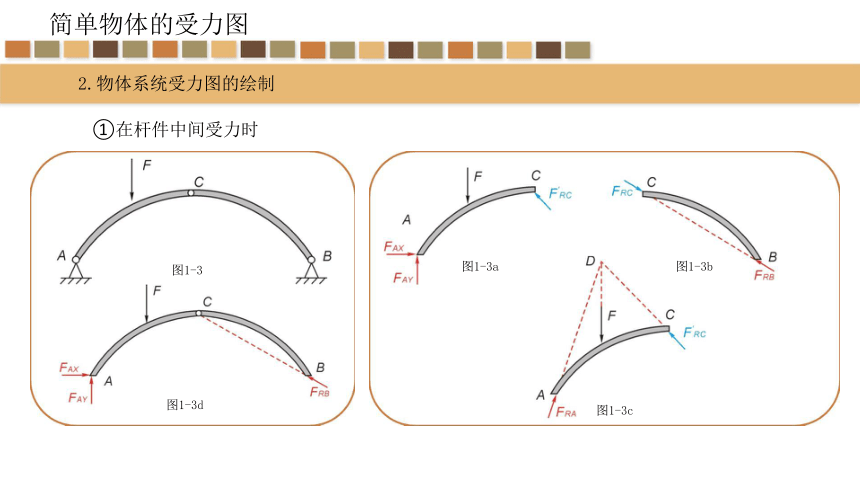

①在杆件中间受力时
图1-3b
图1-3
简单物体的受力图
2.物体系统受力图的绘制
①在杆件中间受力时
图1-3a
图1-3b
图1-3
简单物体的受力图
2.物体系统受力图的绘制
①在杆件中间受力时
图1-3a
图1-3b
图1-3
图1-3c
简单物体的受力图
2.物体系统受力图的绘制
①在杆件中间受力时
图1-3a
图1-3b
图1-3
图1-3d
图1-3c
：简单物体系统受力图
简单物体的受力图
2.物体系统受力图的绘制
②在销钉处受力时
图1-4
图1-4a
简单物体的受力图
2.物体系统受力图的绘制
②在销钉处受力时
图1-4
图1-4a
图1-4b
简单物体的受力图
2.物体系统受力图的绘制
②在销钉处受力时
图1-4
图1-4a
图1-4b
图1-4c
简单物体的受力图
2.物体系统受力图的绘制
②在销钉处受力时
图1-4
图1-4a
图1-4b
图1-4c
图1-4d
简单物体的受力图
2.物体系统受力图的绘制
（2）物体系统受力图绘制思路
关键点
思路
拆开：连接处（如圆柱铰链）
仅两端受力
先找二力杆，画其受力图
再画其它单个物体的受力图
后画物体系统的受力图
二力杆：
同线→反向→等大
绘制方法：见图2
拆开处：作用力与反作用力关系
三力杆：三个非平行力平衡时必汇交一点
外力：照抄单个物体受到的外力
内力：拆开处内力不能画
简单物体的受力图
2.物体系统受力图的绘制
（2）如图1-5所示，下列物体受力图绘制准确的是（ ）
(a)
(b)
FRCB
(c)
(d)
图1-5
简单物体的受力图
2.物体系统受力图的绘制
（2）如图1-5所示，下列物体受力图绘制准确的是（ D ）
(a)
(b)
FRCB
(c)
(d)
图1-5
简单物体的受力图
2.物体系统受力图的绘制
（2）1-5 受力图画法
FRBC
FRAB
FRBA
(a)
(b)
FRCB
FRBA
F’RAB
F’RBC
FRCB
(c)
(d)
图1-5
：简单物体系统受力图
简单物体的受力图
2.物体系统
（3）如图1-6所示，下列物体受力图绘制错误的是（ ）
(b)
(a)
(c)
(d)
图1-6
简单物体的受力图
2.物体系统
（3）如图1-6所示，下列物体受力图绘制错误的是（ C ）
(b)
(a)
(c)
(d)
图1-6
简单物体的受力图
2.物体系统
（4）如图1--7所示，下列结构不能处于平衡状态的是（ ）
(a)
(b)
(c)
(d)
图1-7
简单物体的受力图
2.物体系统
（4）如图1--7所示，下列结构不能处于平衡状态的是（ A ）
(a)
(b)
(c)
(d)
图1-7
简单物体的受力图
2.物体系统
（5）如图1-8所示，作出三铰拱中各杆件及整体的受力图
图1-8
简单物体的受力图
2.物体系统
（5）如图1-8所示，作出三铰拱中各杆件及整体的受力图
图1-8
图1-8a
简单物体的受力图
2.物体系统
（5）如图1-8所示，作出三铰拱中各杆件及整体的受力图
FRBA
FRAB
图1-8
图1-8a
图1-8b
简单物体的受力图
2.物体系统
（5）如图1-8所示，作出三铰拱中各杆件及整体的受力图
FRBA
FRAB
图1-8
图1-8a
图1-8b
F’RAB
FNB
图1-8c
简单物体的受力图
2.物体系统
（5）如图1-8所示，作出三铰拱中各杆件及整体的受力图
FRBA
FRAB
图1-8
图1-8a
图1-8b
F’RAB
FNB
图1-8c
图1-8e
简单物体的受力图——小结
关键点
思路
拆开：连接处（如圆柱铰链）
仅两端受力
先找二力杆，画其受力图
二力杆：
同线→反向→等大
绘制方法：见图2
再画其它单个物体的受力图
后画物体系统的受力图
拆开处：作用力与反作用力关系
三力杆：三个非平行力平衡时必汇交一点
外力：照抄单个物体受到的外力
内力：拆开处内力不能画
简单（2-3个）物体系统受力图的绘制方法
