直杆轴向拉伸和压缩
任务2
杆件基本变形的识别
轴力图的绘制
工程应用
任务3
杆件基本变形的识别
杆件基本变形的识别——轴向拉伸或压缩
1 ．轴向拉伸或压缩
(1) 定义：当杆件受到等大、反向、
轴线方向的一对外力作用时，杆件
沿轴向产生伸长或缩短变形。
受力特点：
轴向受拉或受压
(2)特点
变形特点：
伸长或缩短

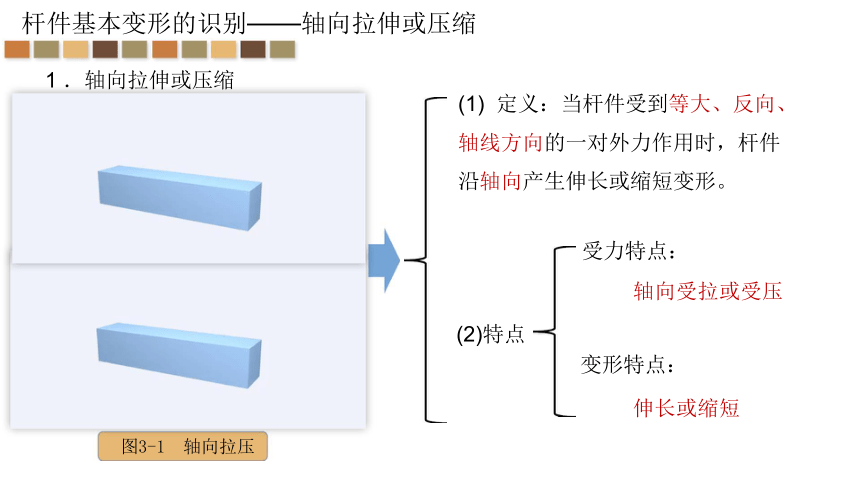

图3-1 轴向拉压
杆件基本变形的识别——轴向拉伸或压缩
1 ．轴向拉伸或压缩
(2) 实例
轴向受拉
轴向受压

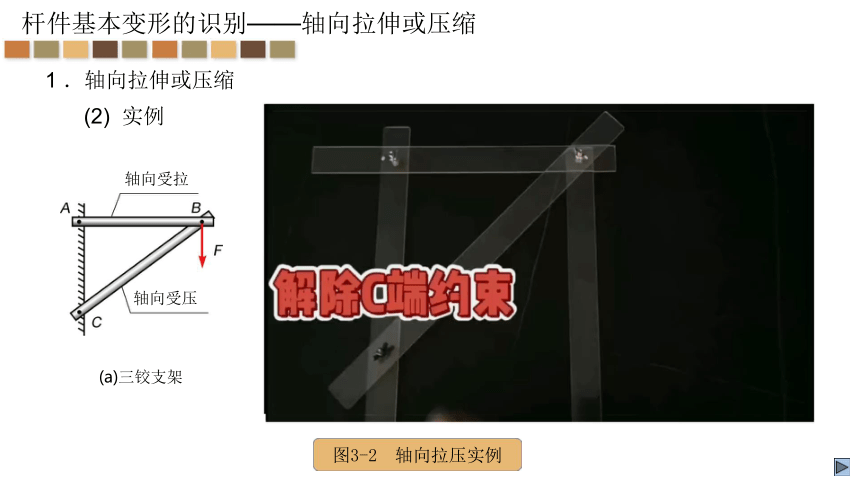

(a)三铰支架
图3-2 轴向拉压实例

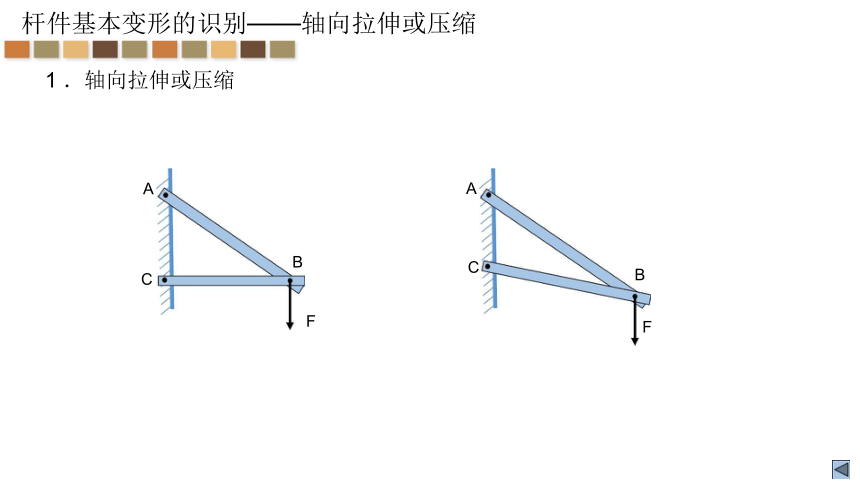

杆件基本变形的识别——轴向拉伸或压缩
1 ．轴向拉伸或压缩
A
C
A
C
B
B
F
F
杆件基本变形的识别——剪切
2．剪切
F
F
图3-3 剪切
(1) 定义： 当杆件受到等大、反向、作用线垂直杆件且相距很近的一对横向外
力作用时，杆件的横截面产生相对错动变形。
(2)特点 ：受力特点：等大、反向、作用线垂直杆件且相距很近的一对横向外力
变形特点：横截面产生相对错动
杆件基本变形的识别——剪切
2．剪切
(2) 实例
(a)剪刀剪物
(b)双手搓字典
图3-4 剪切实例
杆件基本变形的识别——扭转
3．扭转
图3-5 扭转
(1) 定义：当杆件受到等大、反向、垂直杆轴的横截面内的一对力偶
作用时，杆件横截面产生相对转动变形。
(2)特点 ：受力特点：等大、反向、垂直杆轴的一对力偶
变形特点：横截面产生相对转动
杆件基本变形的识别——扭转
3．扭转
(2) 实例
Me
Me
(a)手扭粉笔
(c)雨篷梁
(b)螺丝刀拧螺丝
图3-6 扭转实例
杆件基本变形的识别——弯曲变形
4．弯曲
F
纵向对称面
Me
Me
(b)受力偶作用
(a)受横向荷载作用
图3-7 弯曲
(1) 定义：当杆件受到垂直于杆轴的横向荷载作用或受到等大、反向、纵向对称
面内的一对力偶作用时,杆件轴线由直线变为曲线.
(2)特点 ：受力特点：垂直于杆轴的横向荷载或等大、反向、纵向对称面内的力偶
变形特点：轴线由直线变为曲线
杆件基本变形的识别——弯曲变形
4．弯曲
(2) 实例
缩短
不变
伸长
图3-8泡沫塑料梁弯曲实例
杆件基本变形的识别——弯曲变形
5．应用举例
例3-1：下列不属于基本变形的是（D）。
A.轴向拉伸或压缩
例3-2：杆件在轴向外力作用下产生的变形是（C）。
A.轴向伸长 B.轴向缩短 C.轴向伸长或缩短 D.以上都不是
B.剪切
C.扭转
D.斜弯曲
例3-3：横截面沿外力方向发生相对错动变形的是（B）。
A.轴向拉伸或压缩变形 B.剪切变形 C.扭转变形 D.弯曲变形
例3-4：钢结构中的杆件通常是二力杆，在受力后将产生（A）变形。
A.轴向拉伸或压缩
B.剪切
C.扭转
D.弯曲
杆件基本变形的识别——弯曲变形
4．应用举例
例3-5：判断下图桥梁工程中斜拉索和桥墩的受力。
(a)斜拉索
(b)桥墩
图3-9 桥梁工程
杆件基本变形的识别——小结：四种基本变形的特点
受力特点
变形特点
基本变形
大小、方向、作用线（面） 力的种类 变形部位 变形方式
轴向拉压
剪切
等大、反向、轴向
一对轴向外力 轴线 伸长或缩短
一对横向外力 横截面 相对错动
等大、反向、横向
且作用线相距很近
扭转
等大、反向、横截面内 一对横向力偶 横截面 相对转动
垂`直于轴线
横向外力
弯曲
轴线 直线变为曲线
或等大、反向、纵向对称面内 一对纵向力偶
