工程应用——
一、提高梁抗弯强度措施

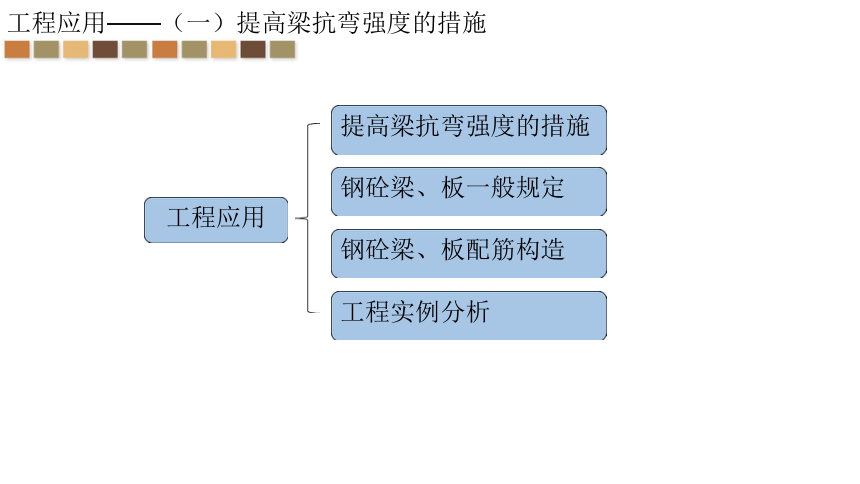

工程应用——（一）提高梁抗弯强度的措施
提高梁抗弯强度的措施
钢砼梁、板一般规定
工程应用
钢砼梁、板配筋构造
工程实例分析
工程应用——（一）提高梁抗弯强度的措施
[做一做] 给你一张A4复印纸，用手拿住纸的一端，你能把一支水笔
放在纸的另一端而不掉下呢？
（b）
（c）
（a）
图4-32
工程应用——（一）提高梁抗弯强度的措施
1．梁抗弯强度：梁弯曲变形时抵抗)*的能力
2．提高抗弯强度的思路（安全经济）
(1)承受荷载一定：节约材料
(2)材料用量一定：承受较大荷载

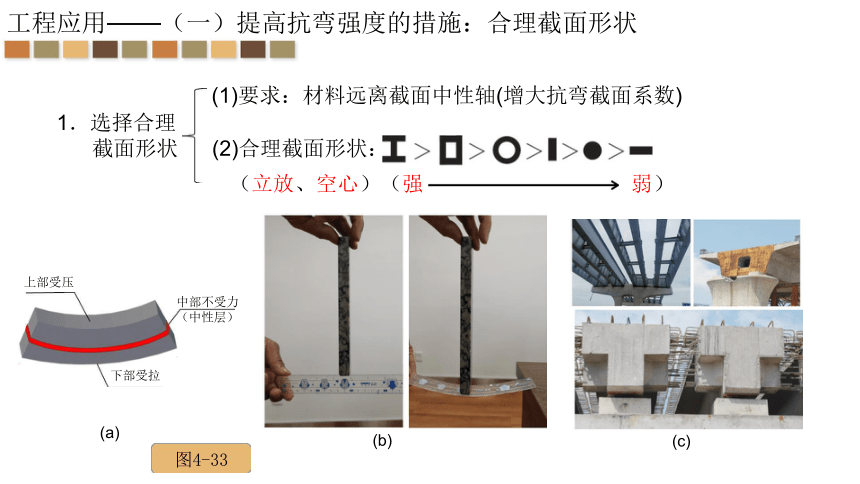

工程应用——（一）提高抗弯强度的措施：合理截面形状
(1)要求：材料远离截面中性轴(增大抗弯截面系数)
1．选择合理
截面形状 (2)合理截面形状：
（立放、空心）（强
弱）
上部受压
中部不受力
（中性层）
下部受拉
(a)
(b)
(c)
图4-33

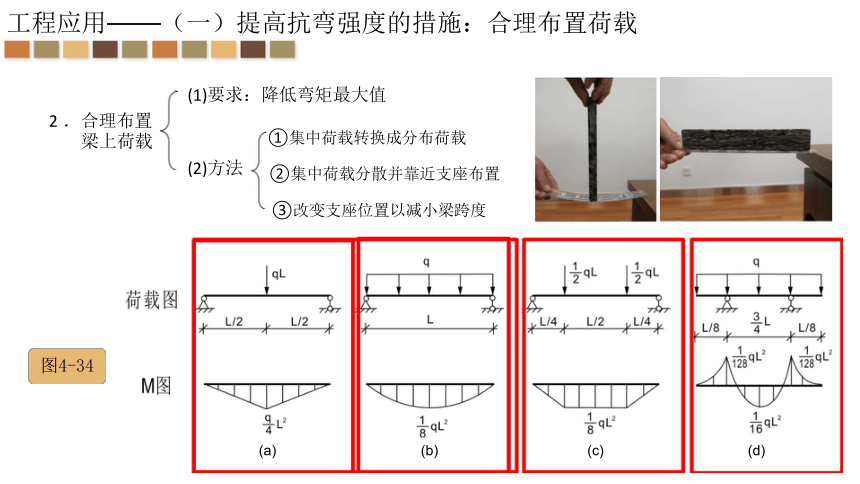

工程应用——（一）提高抗弯强度的措施：合理布置荷载
(1)要求：降低弯矩最大值
2 ．合理布置
梁上荷载
①集中荷载转换成分布荷载
(2)方法
②集中荷载分散并靠近支座布置
③改变支座位置以减小梁跨度
图4-34
(a)
(b)
(c)
(d)

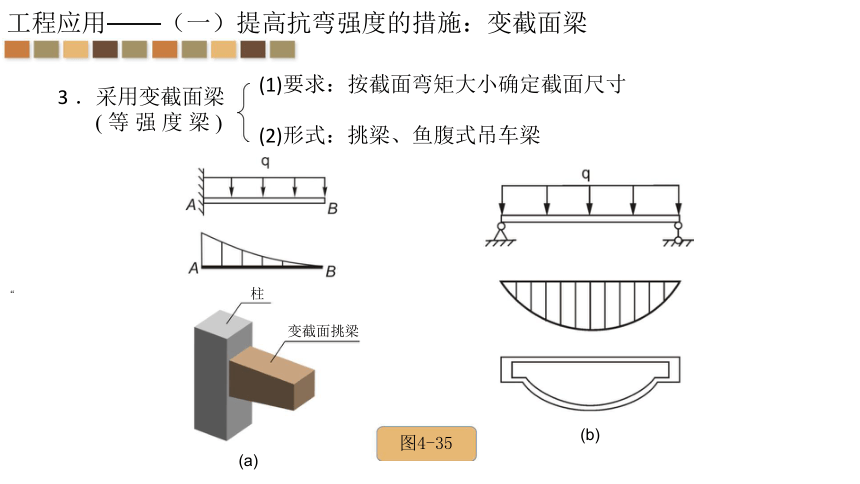

工程应用——（一）提高抗弯强度的措施：变截面梁
(1)要求：按截面弯矩大小确定截面尺寸
3 ．采用变截面梁
( 等 强 度 梁 )
(2)形式：挑梁、鱼腹式吊车梁
柱
“
变截面挑梁
(b)
图4-35
(a)
工程应用——（一）提高梁抗弯强度的措施：小结
(1) 增大抗弯截面系数
1 ．提高梁抗弯强度的要求
(2) 降低弯矩最大值
(1) 选择合理的截面形状
“
(2) 合理布置梁上的荷载
(3) 采用变截面梁
2 ．提高梁抗弯强度的措施
工程应用——
二、钢砼梁、板 一般规定
工程应用——(二)钢砼梁、板构造：一般规定
[思考题] 如果4-36（a）所示的框架结构房屋中，梁、板都是最常见的
受弯构件，它们在形状、尺寸、材料选用等构造上有何规定呢？
(a)
图4-36 梁、板构造
工程应用——(二)钢砼梁、板构造：一般规定
1．钢砼梁、板设计
(c)四边支承板
(b)矩形截面梁
“
图4-36 梁、板构造
(1)截面形状与尺寸：按构造确定
2．梁、板构造
(2)各类配筋：按“计算及构造”确定
工程应用——(二)钢砼梁、板构造：一般规定
1 ．截面形状和尺寸
（1）梁的截面形状与尺寸：截面形状常见有矩形、T形、工形，截面尺寸见下表。
梁的截面尺寸
梁高度h
梁的类别
简支梁
常用数值(单位：mm)
悬臂梁
250、300、350、……800，未超过800按50
进制，超过800按100进制。
1 1
1 1
~ ÷ l
8 12
~ ÷ l
O
O
è 4 6
è

矩形截面梁 T形截面梁
120、150、180、200、220、250，
超过250按50进制
梁宽度b
1 1
~ ÷ h
2 4
“
1 1


~
÷ h
è

3 4
è
[例1] 某矩形截面钢砼简支梁，计算跨度 lO = 8m ，试确定截面尺寸。
1 1
1 1
8 12
1 1
解：梁高 h = ( ~ )l = ( ~ ) 8000mm = 1000 ~ 667mm 取 h = 700mm
0
8 12
1 1
梁宽 b = ( ~ )h = ( ~ ) 700mm = 350 ~ 175mm
b = 250mm
取
2 4
2 4
、
工程应用——(二)钢砼梁、板构造：一般规定
1 ．截面形状和尺寸
（2）板的厚度，见下表。
板的类别
板厚h 板最小厚度(mm)
屋面板、民用建筑楼板
60
1 1
单向板
（简支板）
工业建筑楼板
( ~ )l
70
80
0
40 45
行车道下的楼板
1
1
双向板
( ~ )l
80
0
30 35
“
l0
60
悬臂长度≤500mm
悬臂长度1200mm
悬臂板
（根部）
12
100
[例2] 某现浇钢筋混凝土双向板块，长、短跨计算跨度分别为 l = 7500mm 、l = 4500mm
01
02
试确定板块的厚度。
1
1
1
1
h =100mm
解：板厚h = ( ~ )l = ( ~ ) 4500mm =112.5 ~ 100mm 取
02
40 45
40 45
工程应用——(二)钢砼梁、板构造：一般规定
2 ．钢筋与砼强度的选用
（1）钢筋：高强度、高性能带肋HRB钢筋
（2）砼强度
“
工程应用——(二)钢砼梁、板构造：一般规定
3 ．混凝土的保护层的最小厚度C值
（1）砼的保护层C值： 最外层钢筋的外边缘到砼表面的距离
（2）作用：使钢筋防锈、防火、保证粘结力
（3）砼保护层最小厚度，见下表，单位mm
环境类别 砼强度 板、墙 梁、柱
≤C25
≥C30
≤C25
≥C30
20
15
25
20
25
20
30
25
一
(a) 梁
(b) 基础
图4-37 混凝土保护层C值
二a
注：基础垫层：C≥40mm
工程应用——(二)钢砼梁、板构造：一般规定小结
1 ．截面形状与尺寸的设计
梁、板构造
（一般规定）
2 ．钢筋与砼强度的选用
3 ．砼保护层C值的确定
“
