子项目一 电光分析天平与称样技术
子项目二 电子天平与称样技术
项目一 分析天平与称量技术
知识目标
了解分析天平的结构及各主要部件的作用。
能力目标
1．学会调节天平的水平和零点。
2．学会用直接称样法和差减称样法称量物质的操作方法。
本章学习目标

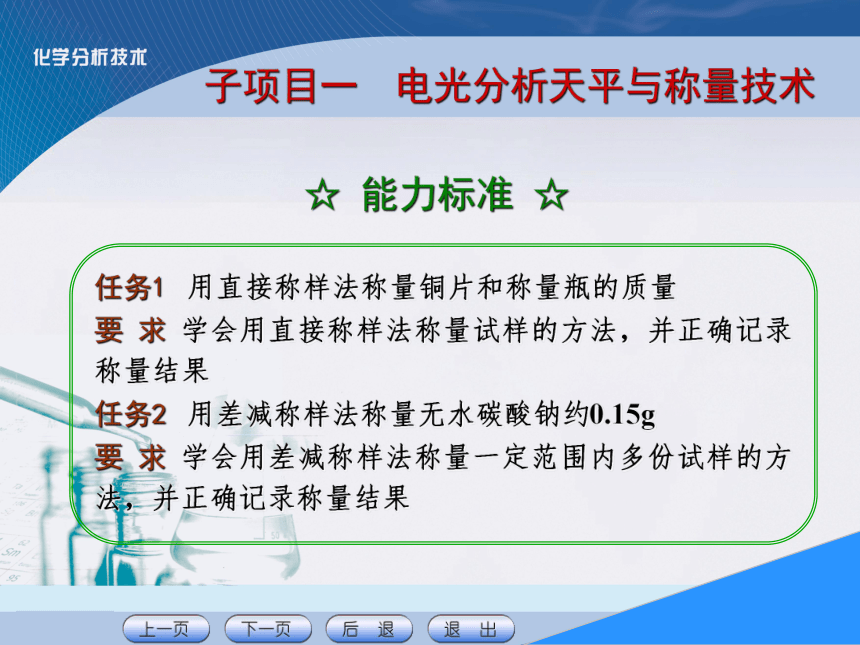

☆ 能力标准 ☆
任务1 用直接称样法称量铜片和称量瓶的质量
要 求 学会用直接称样法称量试样的方法，并正确记录称量结果
任务2 用差减称样法称量无水碳酸钠约0.15g
要 求 学会用差减称样法称量一定范围内多份试样的方法，并正确记录称量结果
子项目一 电光分析天平与称量技术
一、电光分析天平的结构

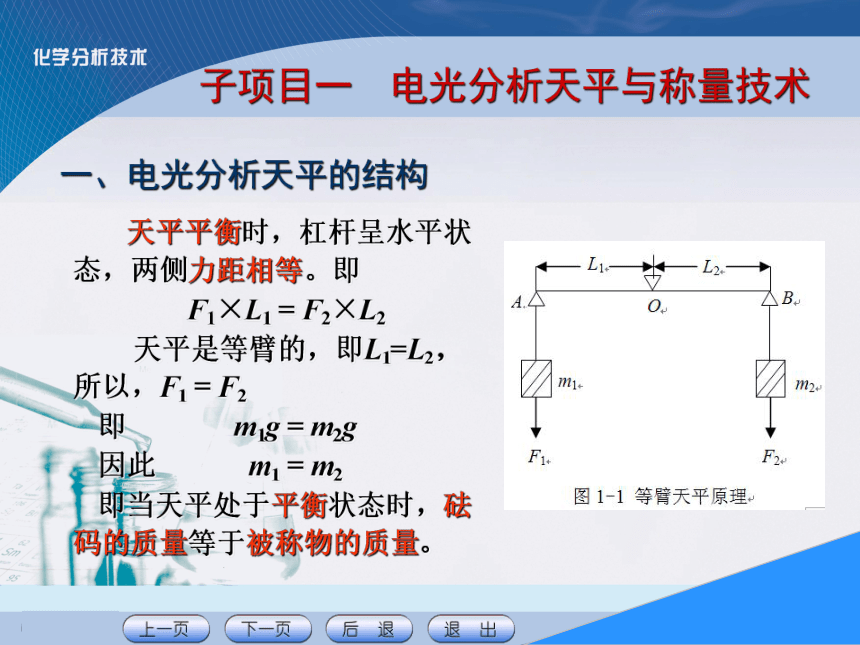

天平平衡时，杠杆呈水平状态，两侧力距相等。即
F1×L1 = F2×L2
天平是等臂的，即L1=L2，所以，F1 = F2
即 m1g = m2g
因此 m1 = m2
即当天平处于平衡状态时，砝码的质量等于被称物的质量。
子项目一 电光分析天平与称量技术
一、电光分析天平的结构
TG-328B型分析天平

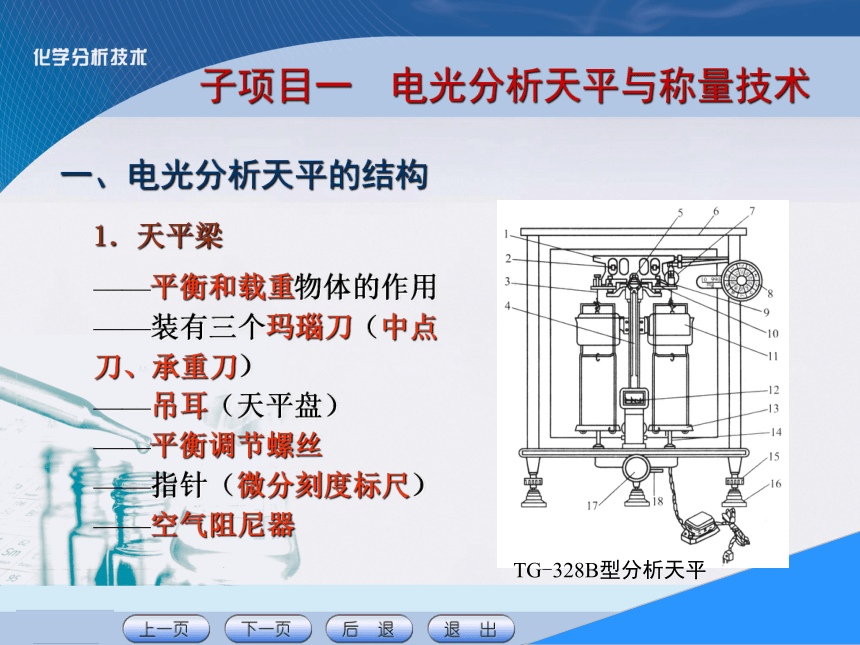

1．天平梁
——平衡和载重物体的作用
——装有三个玛瑙刀（中点刀、承重刀）
——吊耳（天平盘）
——平衡调节螺丝
——指针（微分刻度标尺）
——空气阻尼器
子项目一 电光分析天平与称量技术
子项目一 电光分析天平与称量技术
一、电光分析天平的结构
TG-328B型分析天平

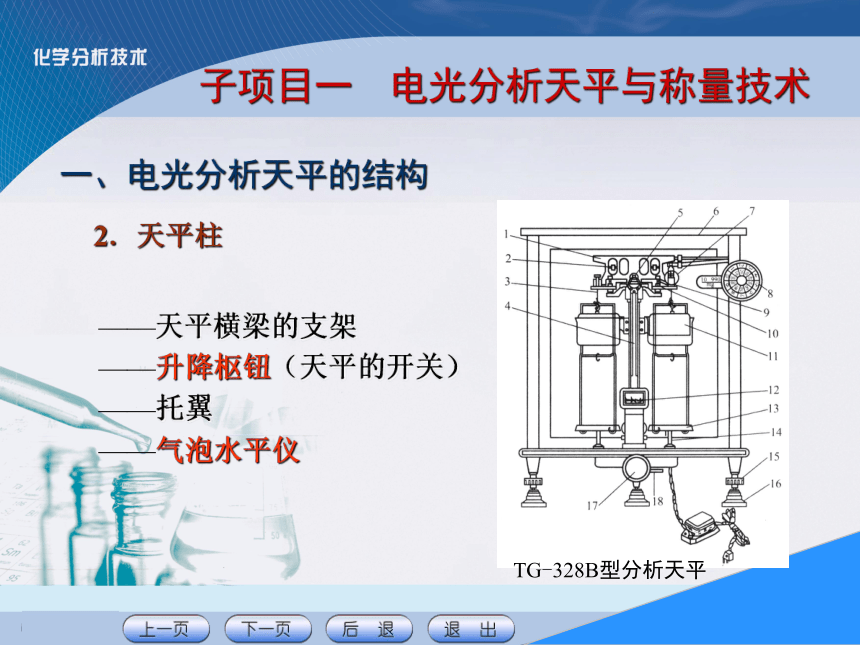

2．天平柱
——天平横梁的支架
——升降枢钮（天平的开关）
——托翼
——气泡水平仪
一、电光分析天平的结构
TG-328B型分析天平

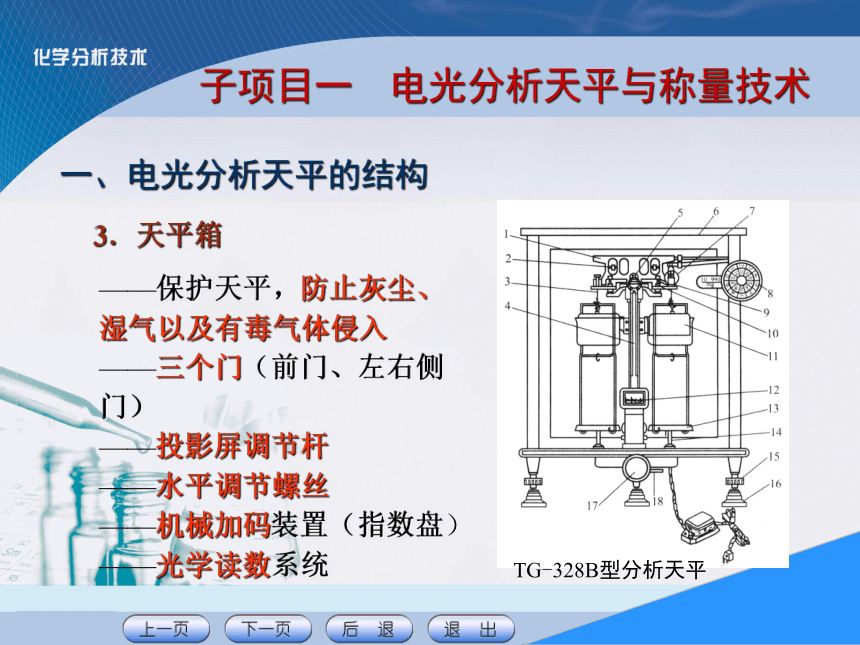

3．天平箱
——保护天平，防止灰尘、湿气以及有毒气体侵入
——三个门（前门、左右侧门）
——投影屏调节杆
——水平调节螺丝
——机械加码装置（指数盘）
——光学读数系统
子项目一 电光分析天平与称量技术
子项目一 电光分析天平与称量技术
一、电光分析天平的结构
TG-328B型分析天平
4．砝码
——5、2、2*、1组合
——用镊子夹取砝码
——优先用不带标记“*”的砝码。
二、电光分析天平的使用方法

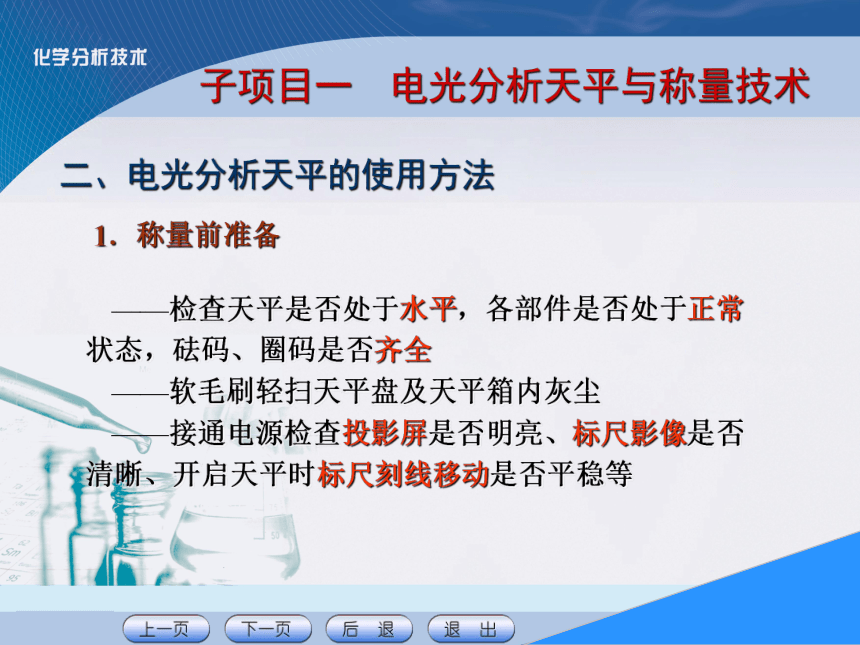

1．称量前准备
——检查天平是否处于水平，各部件是否处于正常状态，砝码、圈码是否齐全
——软毛刷轻扫天平盘及天平箱内灰尘
——接通电源检查投影屏是否明亮、标尺影像是否清晰、开启天平时标尺刻线移动是否平稳等
子项目一 电光分析天平与称量技术
二、电光分析天平的使用方法
2．天平零点调节
——空载时，轻轻开启天平，指针停稳后观察投影屏上的读数标线与微分标尺上“0”刻线是否重合
——相差较小，可用天平底座下的调零杆调节；相差较大，则须先用横梁上平衡螺丝调节，再用调零杆调节
子项目一 电光分析天平与称量技术
子项目一 电光分析天平与称量技术
二、电光分析天平的使用方法
3．物质的称量
——被称物，放盘中央
——缓慢旋动升降旋钮，取放物品、加减砝码都要关闭天平
——指针往左，右边重；指针往右，左边重。光标向左移，左边重；光标向右称，右边重
——读数时升降旋钮应全部打开
子项目一 电光分析天平与称量技术
二、电光分析天平的使用方法
4．结束工作
——称量完毕，记录数据
——关闭天平，取下试样，指数盘归零，切断电源
——用毛刷刷净天平盘，关好天平门
——检查砝码、镊子、药匙、毛刷等是否齐全，罩上天平罩
子项目一 电光分析天平与称量技术
三、电光分析天平的称样方法
1．直接称样法
——试样称量的最基本的方法
——调节天平的零点，将待称物放于左盘
——按天平使用方法，依次在右盘上由大到小添加砝码
——天平横梁平衡时，记录读数
子项目一 电光分析天平与称量技术
三、电光分析天平的称样方法
2．差减称样法
——准确称出盛有试样的称量瓶的总重量，记为m1
——如右图，用瓶盖轻敲称量瓶口使试样慢慢落入容器中；当倾出量接近所需量时，边用瓶盖轻敲瓶口，边慢慢直立称量瓶；盖好瓶盖
——称出此时称量瓶的重量，记为m2
——(m1-m2) 即为倾出试样的重量
子项目一 电光分析天平与称量技术
三、电光分析天平的称样方法
2．差减称样法（记录示例）
☆ 行业规范 ☆
子项目一 电光分析天平与称量技术
取用量为“约”若干时，系指取用量不得超过规定量的±10%。例如，称量无水碳酸钠约0.15g，系指称量无水碳酸钠的重量应为0.135～0.165g范围内。
规定“精密称定”时，系指称量应准确至所取重量的千分之一。例如，称取试样约0.5g，精密称定，…”，系指称取的试样量应在0.45～0.55g范围内，且准确称量至0.0001g。
☆ 能力标准 ☆
子项目二 电子天平与称量技术
任 务 用电子天平称量硫酸镁试样约0.2g
要 求 了解电子天平的结构，学会用电子天平快速称量物质的重量，并能正确记录称量结果。
子项目二 电子天平与称量技术
一、电子天平的结构
——用电子装置完成电磁力补偿或通过电磁力矩的调节，使物体在重力场中实现力矩平衡
——无刀口刀承，无机械磨损，数字显示，自动调零，自动校准，自动扣除皮重
——只需几秒就可显示称量结果，称量速度快
子项目二 电子天平与称量技术
二、电子天平的使用方法
1．称样前准备
——检查天平盘和天平底板是否清洁。如有灰尘，用软毛刷轻轻扫净
——检查天平是否水平。如气泡不在水准仪中心圆内，可通过调节天平底部的水平调节螺丝，直至天平处于水平
子项目二 电子天平与称量技术
二、电子天平的使用方法
2．试样称量
——接通电源，按下“开关键”，显示屏显示数字
——按“除皮键”清零，显示屏数字呈全零状态
——称量物置于天平盘上，关闭边门，显示屏上的数值即为所称量物的质量
——取出称量物，关门拨电源
子项目二 电子天平与称量技术
三、电子天平的称样方法
1．直接称样法
——将称量纸或小烧杯置于天平盘中央，轻按“除皮键”使显示屏呈全零状态
——用药匙向称量纸上或小烧杯内缓慢加入试样，记录显示屏显示的数值
——取出称量纸或小烧杯，将所称量的试样转移至接受容器中
子项目二 电子天平与称量技术
三、电子天平的称样方法
2．差减称样法（一法）
——将盛有试样的称量瓶置于天平盘上，记录显示屏上读数m1
——取出称量瓶，按右图方法倾倒试样至接受容器中，再将称量瓶放回天平盘上，记录此时显示屏上读数m2
——两次读数之差（m1-m2），即倾入容器中试样的质量
子项目二 电子天平与称量技术
三、电子天平的称样方法
2．差减称样法（二法）
——将盛有试样的称量瓶置于天平盘上，轻按“除皮键”使显示屏呈全零状态
——取出称量瓶，按右图方法倾倒试样至接受容器
——将称量瓶再放回天平盘上，此时显示屏上数值即为倾入容器中试样的质量
子项目二 电子天平与称量技术
三、电子天平的称样方法
2．差减称样法（记录示例）
