第二章　富怡设计与放码CAD系统第二章　富怡设计与放码CAD系统

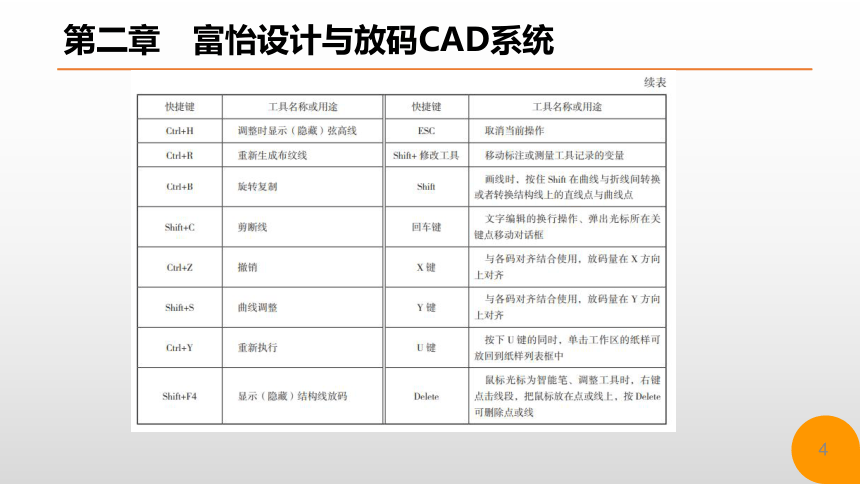

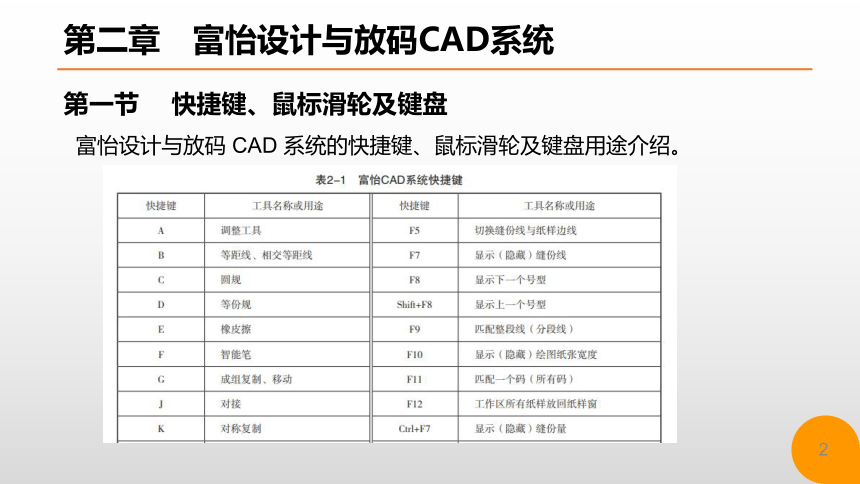

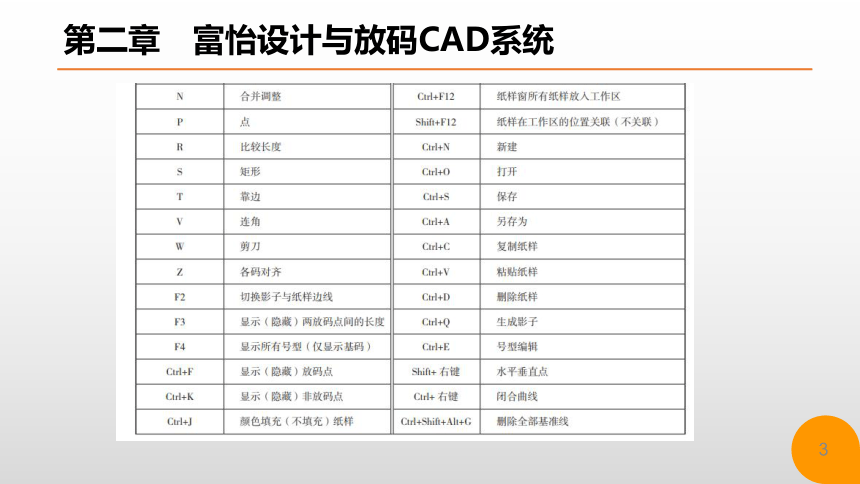

第一节 快捷键、鼠标滑轮及键盘
富怡设计与放码 CAD 系统的快捷键、鼠标滑轮及键盘用途介绍。
第二章　富怡设计与放码CAD系统
第二章　富怡设计与放码CAD系统
第二章　富怡设计与放码CAD系统

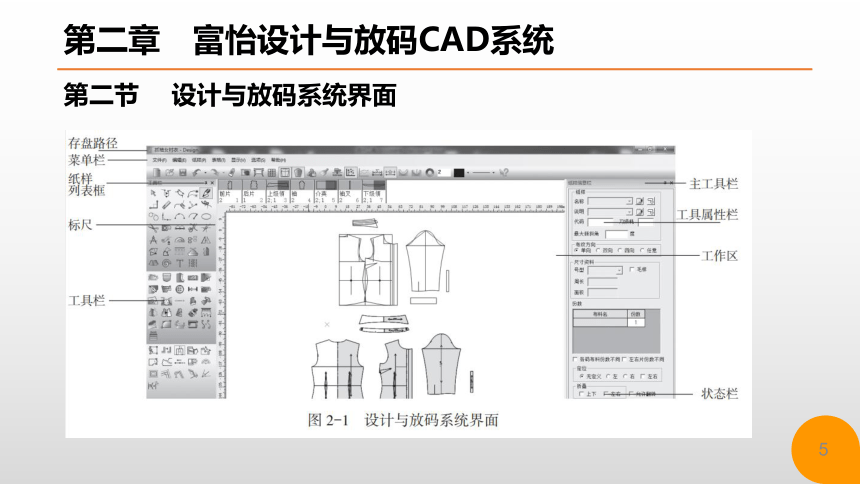

第二节 设计与放码系统界面
第二章　富怡设计与放码CAD系统

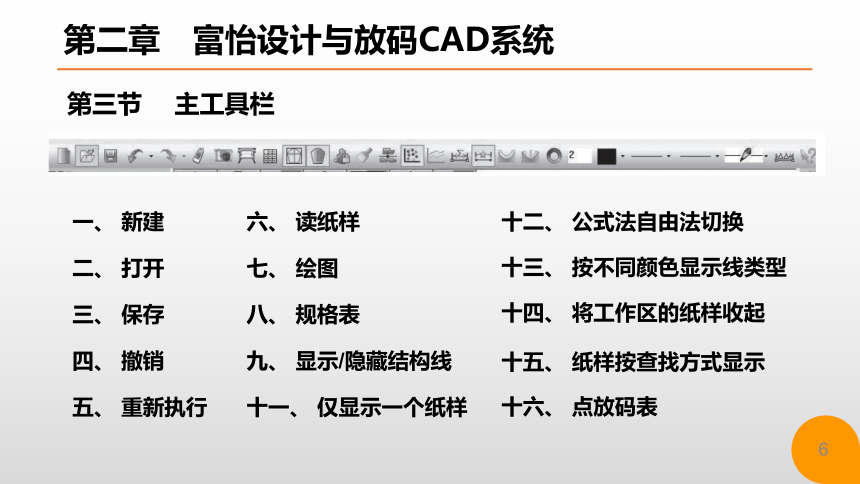

第三节 主工具栏
一、 新建
二、 打开
三、 保存
四、 撤销
六、 读纸样
五、 重新执行
七、 绘图
八、 规格表
九、 显示/隐藏结构线
十一、 仅显示一个纸样
十二、 公式法自由法切换
十三、 按不同颜色显示线类型
十四、 将工作区的纸样收起
十五、 纸样按查找方式显示
十六、 点放码表
第二章　富怡设计与放码CAD系统

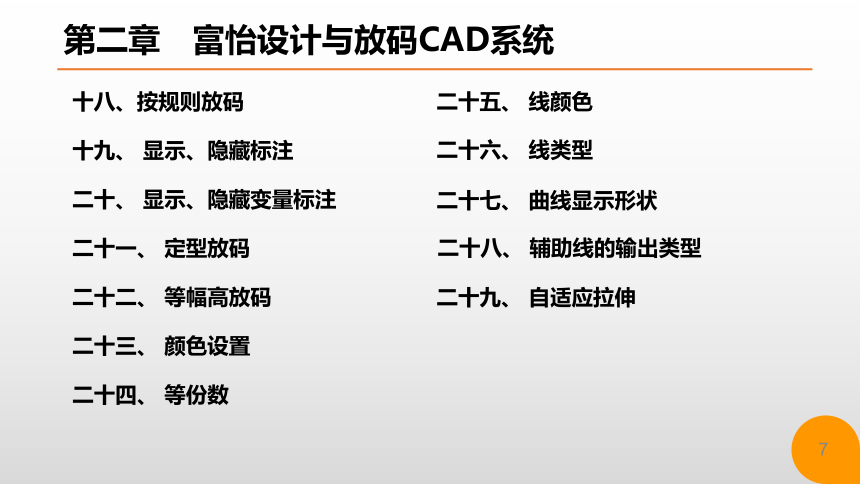

十八、按规则放码
十九、 显示、隐藏标注
二十、 显示、隐藏变量标注
二十一、 定型放码
二十二、 等幅高放码
二十三、 颜色设置
二十四、 等份数
二十五、 线颜色
二十六、 线类型
二十七、 曲线显示形状
二十八、 辅助线的输出类型
二十九、 自适应拉伸
第二章　富怡设计与放码CAD系统

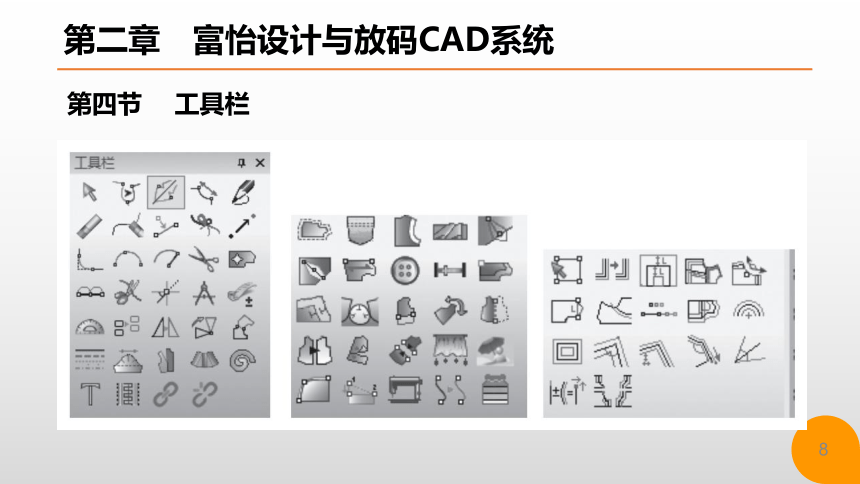

第四节 工具栏
第二章　富怡设计与放码CAD系统

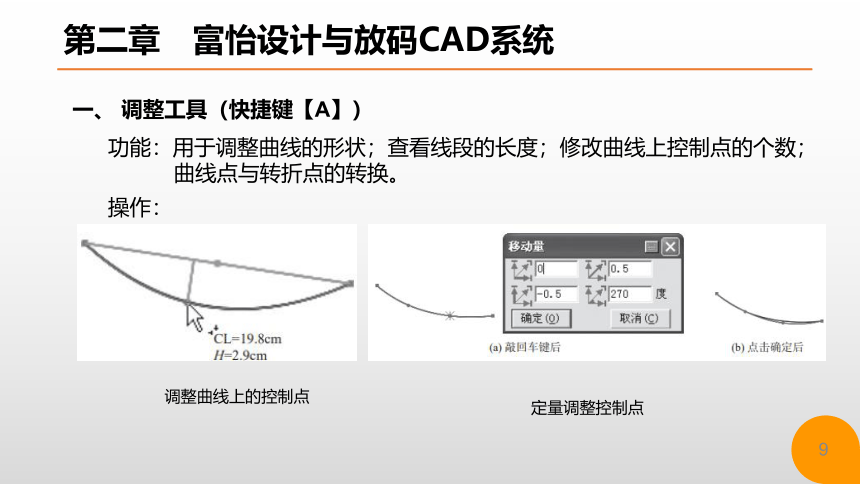

一、 调整工具（快捷键【A】）
功能：用于调整曲线的形状；查看线段的长度；修改曲线上控制点的个数；
曲线点与转折点的转换。
调整曲线上的控制点
定量调整控制点
操作：
第二章　富怡设计与放码CAD系统

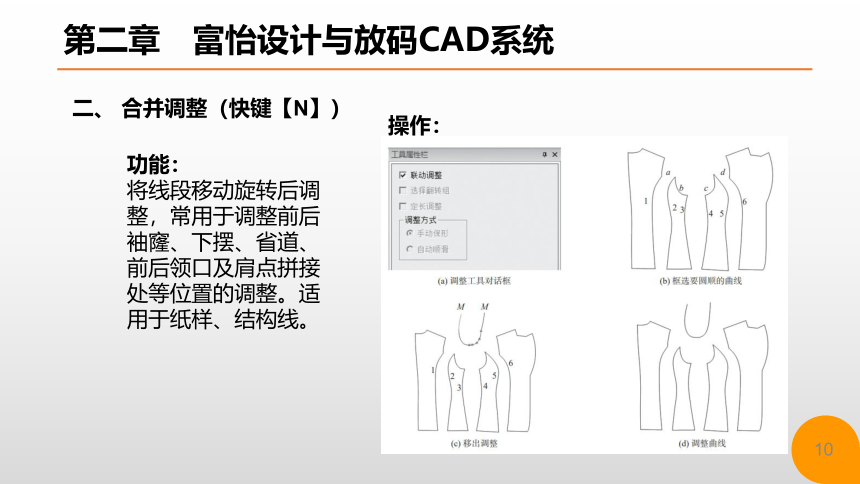

二、 合并调整（快键【N】）
功能：
将线段移动旋转后调整，常用于调整前后袖窿、下摆、省道、前后领口及肩点拼接处等位置的调整。适用于纸样、结构线。
操作：
第二章　富怡设计与放码CAD系统

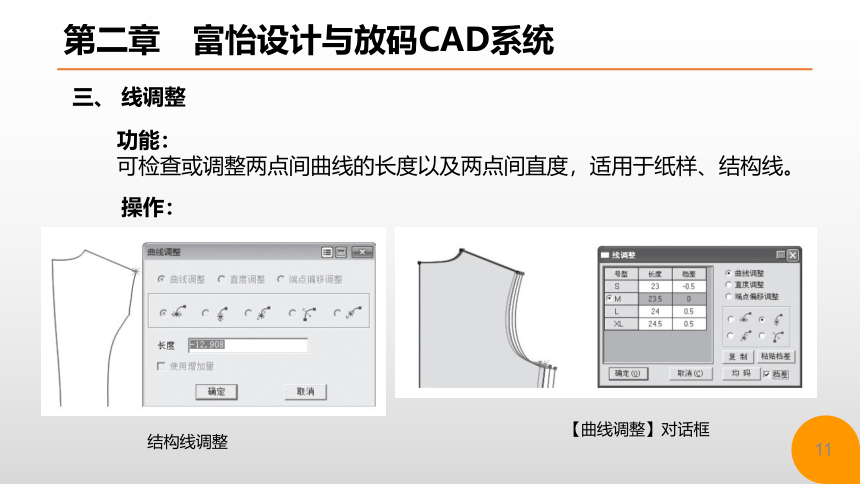

三、 线调整
功能：
可检查或调整两点间曲线的长度以及两点间直度，适用于纸样、结构线。
操作：
结构线调整
【曲线调整】对话框
第二章　富怡设计与放码CAD系统

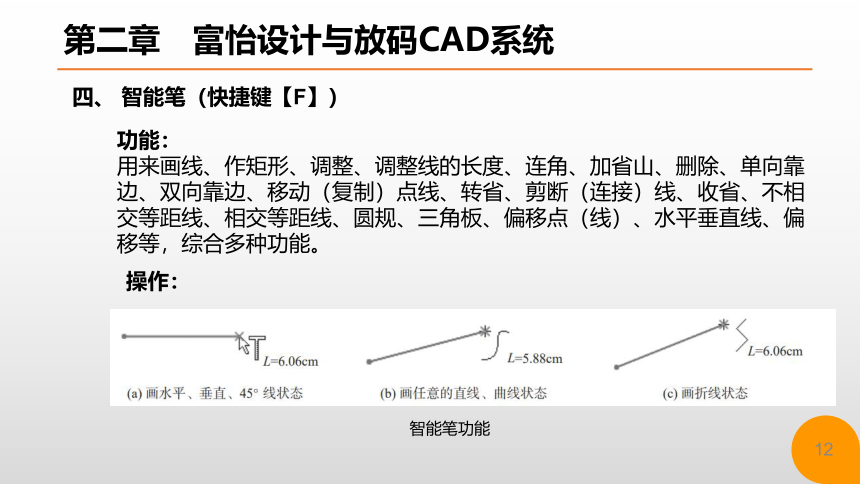

四、 智能笔（快捷键【F】）
功能：
用来画线、作矩形、调整、调整线的长度、连角、加省山、删除、单向靠边、双向靠边、移动（复制）点线、转省、剪断（连接）线、收省、不相交等距线、相交等距线、圆规、三角板、偏移点（线）、水平垂直线、偏移等，综合多种功能。
操作：
智能笔功能
第二章　富怡设计与放码CAD系统
五、 水平垂直线（快捷键【I】）
功能：
在关键的两点（包括两线交点或线的端点）上连一个直角线，如作前门襟、定领宽、定领深。
操作：
智能笔功能
六、 橡皮擦（快捷键【E】）
功能：
用来删除结构图上的点、线，纸样上的辅助线、剪口、钻孔、图片、省褶、缝迹线、绗缝线、放码线、基准点（线放码）等。
第二章　富怡设计与放码CAD系统
七、 局部删除
功能：用来删除线上某一局部线段。
关联工具
八、 点（快捷键【P】）
功能：在线上定位加点或空白处加点，适用于纸样、结构线。
九、 关联、非关联
功能：端点相交的线在用调整工具调整时，使用关联工具的两端点会一起调整，使用不关联工具的两端点不会一起调整。在结构线、纸样辅助线上均可操作。端点相交的线默认为关联。
不关联工具
第二章　富怡设计与放码CAD系统
十、 圆角
功能：
在不平行的两条线上，做等距或不等距圆角。用于制作西服前幅底摆、圆角口袋。适用于纸样、结构线。
纸样结构线联动
圆角工具
第二章　富怡设计与放码CAD系统
十一、 三点弧线
功能：过三点可画一段圆弧线或画三点圆。适用于画结构线、纸样辅助线。
十二、 CSE圆弧
功能：画圆弧、画圆。适用于画结构线、纸样辅助线。
十三、 剪刀
功能：用于从结构线或辅助线上拾取纸样。
剪刀工具
第二章　富怡设计与放码CAD系统
十四、 拾取内轮廓
功能：在纸样内挖空心图。可以在结构线上拾取，也可以将纸样内的辅助线形成的区域挖空。
拾取结构线上的内轮廓
十五、 等份规（快捷键【D】）
功能：在线上加等份点、在线上加反向等距点。在结构线上或纸样上均可操作。
等份规对话框
第二章　富怡设计与放码CAD系统
十六、 剪断线
功能：用于将一条线从指定位置断开，变成两条线，也能同时将一条线断成多条线，或把多段线连接成一条线。可以在结构线上操作，也可以在纸样辅助线上操作。
十七、 角度线（快捷键【L】）
功能：作任意角度线，过线上（线外）一点作垂线、切线（平行线）。结构线、纸样上均可操作。
剪断线
在已知直线上作角度线
第二章　富怡设计与放码CAD系统
十八、 圆规（快捷键【C】）
功能：（1）单圆规：在一条线上作从关键点到另一点的定长直线，常用于画肩斜线、袖窿圈曲线辅助线、裤子后腰起翘、袖山斜线等。
（2）双圆规：通过指定两点，同时作出两条指定长度的线，常用于画袖山斜线、西装驳头等。在纸样、结构线上都能操作。
在已知直线上作角度线
第二章　富怡设计与放码CAD系统
十九、 比较长度（快捷键【R】）
功能：
用于测量一段线的长度、多段线相加所得总长、比较多段线的差值、测量剪口到点的长度。在纸样、结构线上均可操作。
在已知直线上作角度线
第二章　富怡设计与放码CAD系统
二十、 测量两点间距离
功能：
用于测量两点（可见点或非可见点）间的距离，点到线的直线距离、水平距离、垂直距离，两点多组间距离总和，两组间距离的差值。在纸样、结构线上均能操作。在纸样上可以匹配任何号型。
测量肩点至中心线垂直距离
测量半胸围
第二章　富怡设计与放码CAD系统
二十一、 测量角度
功能：
用于测量两点（可见点或非可见点）间的距离，点到线的直线距离、水平距离、垂直距离，两点多组间距离总和，两组间距离的差值。在纸样、结构线上均能操作。在纸样上可以匹配任何号型。
测量肩斜线角度
第二章　富怡设计与放码CAD系统
二十二、 成组复制、移动（快捷键【G】）
功能：用于复制或移动一组点、线、扣眼、扣位等。
成组复制
【多次复制】对话框
第二章　富怡设计与放码CAD系统
二十三、 对称复制（快捷键【K】）
功能：根据对称轴对称复制（对称移动）结构线、图元或纸样。
二十四、 旋转复制（快捷键【Ctrl】+【B】）
功能：用于旋转复制或旋转一组点、线、文字。适用于结构线、图元或纸样辅助线。
二十五、 对接（快捷键【J】）
功能：用于把一组线与另一组线上对接。如图 2-93（a）所示，把后衣片的线对接到前衣片上。
对接
第二章　富怡设计与放码CAD系统
二十七、 插入省褶
功能：在选中的线段上插入省、褶，纸样和结构线上均可操作。常用于制作泡泡袖，立体口袋等。
无展开线的省褶对接
有展开线的省、褶
第二章　富怡设计与放码CAD系统
二十八、 转省
功能：用于将结构线及纸样上的省作转移。可同心转省，也可以不同心转省；可全部转移，也可以部分转移；也可以等分转省。转省后新省尖可在原位置也可以不在原位置。并可以联动调整。
转省
第二章　富怡设计与放码CAD系统
二十九、 展开或去除余量
功能：可单向展开或去除余量，也可双向展开或去除余量。常用于对领、荷叶边、大摆裙等的处理。在纸样、结构线上均可操作，并可联动调整。
展开、去除余量
第二章　富怡设计与放码CAD系统
三十、 荷叶边
功能：做螺旋荷叶边。只针对结构线操作
【荷叶边】对话框
作曲线
控制荷叶边形状
第二章　富怡设计与放码CAD系统
三十一、 文字
功能：用于在结构图或纸样上添加、移动、修改或删除文字以及调整文字的方向，且各个码上的文字内容可以不一样。
【文字】对话框
【各码不同】对话框
第二章　富怡设计与放码CAD系统
三十二、 工艺图库
功能：与【文档】菜单的【保存到图库】命令配合制作工艺图片；调出并调整工艺图片；可复制位图应用于办公软件中。
加入工艺图片
移动调整操作方法
第二章　富怡设计与放码CAD系统
三十三、 缝份
功能：用于给纸样加缝份或修改缝份量及切角。
1、移动调整操作方法
2、多段边线上加入
相同缝份
3、在纸样边线修改缝份量
4、拖选边线点加缝份量
5、修改单个角的缝份切角
第二章　富怡设计与放码CAD系统
三十四、 缝迹线
功能：在纸样边线上加缝迹线、修改缝迹线类型、虚线宽度。
【定长缝迹线】对话框
两点间缝迹线对话框
第二章　富怡设计与放码CAD系统
三十五、 做衬
功能：用于在纸样上做衬样、贴边样。
在多个纸样上加数据相等的衬、贴边
整片纸样上加衬
第二章　富怡设计与放码CAD系统
三十六、 褶
功能：在结构线或纸样边线上增加或修改刀褶、工字褶。做通褶时在原纸样上会把褶量加进去，纸样大小会发生变化。
结构线上有褶线
纸样上有褶线
第二章　富怡设计与放码CAD系统
三十七、 V型省
功能：在结构线或纸样边线上增加或修改 V 型省。
制作 V 型省
联动调整
三十八、 锥型省
功能：在结构线或纸样上加锥型省或菱型省。
第二章　富怡设计与放码CAD系统
三十九、 布纹线
功能：用于创建布纹线，调整布纹线的方向、位置、长度以及布纹线上的文字信息。在结构线上或纸样上均可操作。
布纹线
【钻孔】对话框
四十、 钻孔
功能：在结构线或纸样上加钻孔（扣位），修改钻孔（扣位）的属性及个数。在放码的纸样上，各码钻孔的数量可以相等也可以不相等，也可加钻孔组。
第二章　富怡设计与放码CAD系统
四十一、 扣眼
功能：在结构线或纸样上加眼位、修改眼位。在放码的纸样上，各码眼位的数量可以相等也可以不相等，也可加组扣眼。注意：结构线上加扣眼操作与钻孔一致，也可联动修改。
加扣眼效果图
【扣眼】对话框
第二章　富怡设计与放码CAD系统
四十四、 袖对刀
袖对刀
【袖对刀】对话框
功能：在袖窿与袖山上同时打剪口，并且前袖窿、前袖山打单剪口，后袖窿、后袖山打双剪口。
四十五、 修改纸样
修改纸样
功能：对已经有的纸样进行修改
第二章　富怡设计与放码CAD系统
四十六、 旋转纸样
纸样对称
功能：用于旋转纸样。
四十七、 纸样对称
功能：可以把纸样在只显示一半、关联对称、不关联对称等几种状态间设置。
第二章　富怡设计与放码CAD系统
四十八、 水平垂直翻转
【翻转纸样】对话框
功能：用于将纸样翻转。
四十九、 分割纸样
功能：将纸样沿辅助线剪开。
分割纸样
分割纸样
五十、 合并纸样
功能：将两片纸样合并成一片纸样，以合并线两端点的连线合并。
两片纸样合并为一片纸样
第二章　富怡设计与放码CAD系统
五十一、 缩
功能：根据面料对纸样进行整体缩水处理。针对选中线可进行局部缩水。
分割纸样
五十二、 添加、修改图片
功能：在纸样上添加图片（Logo），并能在纸样上绘制出来。
五十三、 重新顺滑曲线
功能：在纸样上添加图片（Logo），并能在纸样上绘制出来。
　重新顺滑曲线
第二章　富怡设计与放码CAD系统
五十四、 水平、垂直校正
功能：将一段线校正成水平或垂直状态，如图 （a）所示线段 AB 校正为图 （b）状态。常用于校正读图纸样。
分割纸样
　　水平校正
五十五、 比拼行走
功能：一片纸样的边线在另一片纸样边线上行走时，可调整内部线对接是否圆顺，也可以加剪口。
　　比拼行走
比拼两条线同边
第二章　富怡设计与放码CAD系统
五十六、 曲线替换
功能：结构线上的线与纸样边线间互换。
分割纸样
　纸样边线替换
　在纸样上替换
第二章　富怡设计与放码CAD系统
五十七、 设置局部充绒
功能：结构线上的线与纸样边线间互换。
分割纸样
　显示充绒信息
设置局部充绒
第二章　富怡设计与放码CAD系统
五十八、 选择纸样控制点
功能：用来选中纸样、纸样的边线点、辅助线上的点、修改点的属性。
分割纸样
　选择纸样控制点
五十九、 拷贝点放码量
功能：拷贝放码点、剪口点、交叉点的放码量到其他的放码点上。
　单个放码点的拷贝
第二章　富怡设计与放码CAD系统
六十、 平行放码
功能：对纸样边线、辅助线平行放码。常用于文胸放码。
分割纸样
　选择纸样控制点
六十一、 辅助线平行放码
　　辅助线平行放码
功能：针对纸样内部线放码，用该工具后，内部线各码间会平行且与边线相交。
第二章　富怡设计与放码CAD系统
六十二、 平行交点
功能：用于纸样边线的放码，用该工具后与其相交的两边分别平行。常用于西服领口的放码。
分割纸样
领口放码
　　肩点未放码
六十三、 肩斜线放码
功能：使各码不平行肩斜线平行。
第二章　富怡设计与放码CAD系统
六十四、 辅助线放码
功能：相交在纸样边线上的辅助线端点按照到边线指定点的长度来放码，如图所示，点 A 至点 B的曲线长。
分割纸样
　辅助线放码
　　指定点放码
六十五、 点随线段放码
功能：根据两点的放码比例对指定点放码。
第二章　富怡设计与放码CAD系统
六十六、 设定、取消辅助线随边线放码
功能：（1）辅助线随边线放码。 （2）辅助线不随边线放码。
分割纸样
　辅助线放码
六十七、 圆弧放码
功能：可对圆弧的角度、半径、弧长放码。
六十八、 比例放码
功能：输入整片纸样放码点水平和垂直方向的档差，即可实现对纸样边线、内部线等自动放码，常常用于床上用品的放码。
第二章　富怡设计与放码CAD系统
六十九、 等角度放码
功能：调整角的放码量，使各码的角度相等。可用于调整后裆及领角。
等角度放码
七十、 等角度（调校 X、Y）
功能：调整角一边的放码点，使各码角度相等，如图所示，调整点 B 在 X 方向或 Y 方向的放码量，使角 BAC 的各码度数相同。
等角度放码
第二章　富怡设计与放码CAD系统
七十一、 等角度边线延长
功能：延长角度一边的线长，使各码角度相同。如图所示，在 AB 方向上延长点 B，使角度 A 的各码度数一样。
等角度放码
　距离与长度放码
七十二、 旋转角度放码
功能：可用于肩部位同时进行角度与长度放码，也可以对侧袋同时进行距离与长度的放码。
第二章　富怡设计与放码CAD系统
七十三、 对应线长
功能：用多个放好码的线段之和（或差）来对单个点进行放码，例如，用前、后裤片放好的腰线来对腰头进行放码。
　和的操作
第二章　富怡设计与放码CAD系统
七十四、 合并曲线放码
功能：主要用于纸样分割后各号型裁片在曲线分割处的连接顺滑
差的操作
　选中放码点
　合并线段
合并曲线放码效果
第二章　富怡设计与放码CAD系统
　隐藏工具栏
第五节　隐藏工具栏
一、 放大（快捷键空格键）
富怡 CAD 系统隐藏工具栏，如图所示。
二、 等距相交平行线
三、 移动纸样（快捷键空格键）
四、 开口曲线
五、 角平分线
六、 设置图元是否对称显示
七、 矩形
八、 丁字尺
第二章　富怡设计与放码CAD系统
九、 三角板
十、 直尺
十一、 不等距相交直线
十二、 靠边（快捷键【T】）
十三、 连角（快捷键【V】）
十四、 平行调整
十五、 比例调整
十六、 偏移点
十七、 拆分（钻孔、扣眼）
十八、 自定义曲线
十九、 按号型合并纸样
二十、 对称复制纸样局部
二十一、 设置图元所属图层
二十二、 对剪口
二十三、 两圆或圆弧的切线
二十四、 曲线拉伸
第二章　富怡设计与放码CAD系统
二十五、 椭圆
二十六、 水平垂直线
二十七、 辅助线剪口
二十八、 省褶合起调整
二十九、 部件库
三十、 加省山
第二章　富怡设计与放码CAD系统
第六节　菜单栏
富怡 CAD 系统菜单栏，如右图所示。
一、另存为（【Ctrl】+【A】）
二、安全恢复
三、取消文件密码
四、打开底图
五、打开DXF文件
六、输出 DXF 文件
第二章　富怡设计与放码CAD系统
七、保存到图库
八、复制工艺图库到剪贴板
九、打印号型规格表
十、打印纸样信息
十一、打印总体资料单
十二、打印纸样
十三、输出纸样清单到 Exce
十四、数化板设置（快捷键【E】）
十五、最近用过的10个文件
十六、复制纸样（【Ctrl】+【C】）
十七、粘贴纸样（【Ctrl】+【V】）
十八、自动排列绘图区
十九、记忆工作区纸样位置
二十、恢复工作区纸样位置
二十一、清除纸样上多余点
二十二、款式资料（快捷键【S】）
第二章　富怡设计与放码CAD系统
二十四、删除选中纸样（【Ctrl】+【D】）
二十五、删除工作区所有纸样
二十六、纸样布纹线自动放码
二十七、纸样重新定义布纹线（快捷键【B】）
二十八、纸样布纹线放码量清零
二十九、按布纹线方向摆放纸样
三十、移出工作区全部纸样（快捷键【F12】）
三十一、全部纸样进入工作区（【Ctrl】+【F12】）
第二章　富怡设计与放码CAD系统
三十二、删除纸样所有辅助线
三十三、清除纸样上的文字（快捷键【T】）
三十四、清除拐角剪口
三十五、移动纸样到结构线位置
三十六、纸样生成结构线图
三十七、辅助线随边线自动放码
三十八、生成影子（快捷键【Ctrl】+【Q】）
三十九、删除影子
第二章　富怡设计与放码CAD系统
四十、显示/掩藏影子
四十一、角度基准线
四十二、尺寸变量
四十三、计算充绒
四十四、款式图（快捷键【T】）
四十五、标尺（快捷键【R】）
四十六、衣片列表框（快捷键【L】）
四十七、主工具栏
四十八、工具栏
四十九、自定义工具栏
五十、显示纸样信息栏
五十一、长度比较栏
五十二、参照表栏
五十三、显示辅助线
五十四、显示临时辅助线
五十五、显示布纹线
第二章　富怡设计与放码CAD系统
第七节　工具属性栏
一、纸样信息栏 见右图
二、参照表栏 见下图
【纸样信息栏】对话框
　【参照表栏】显示差值
第二章　富怡设计与放码CAD系统
第八节　女衬衫打板、放码实例
一、建立号型规格表
【设置号型规格表】对话框
输入数据
二、长袖女衬衫制板
1．后片制图
2．前片制图
3．袖子制图
4．领子制图
5．拾取裁片
6．布纹线
7．毛样制作
8．加剪口
9．建立纸样资料
10．存储
11．女衫衣的点放码
12．袖子放码
13．领子放码
14．袖头放码
第二章　富怡设计与放码CAD系统
第九节 筒裙打板实例
一、建立号型规格表
【设置号型规格表】对话框
输入数据
二、筒裙制板
1．后片制图
2．前片制图
3．腰头制图
4．拾取裁片
5．布纹线
6．毛样制作
7．建立纸样资料
8．存储
