富怡服装CAD软件
快捷工具栏介绍
开创时代精品
领导时尚潮流
快捷工具栏的使用

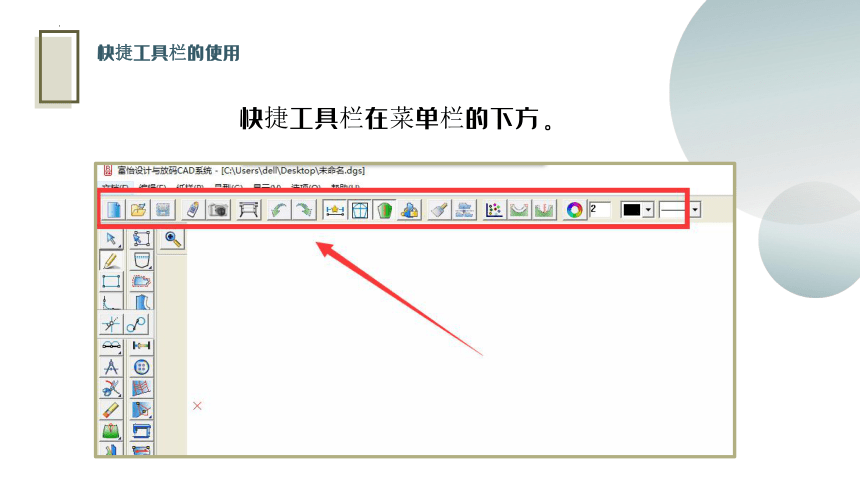

快捷工具栏在菜单栏的下方。

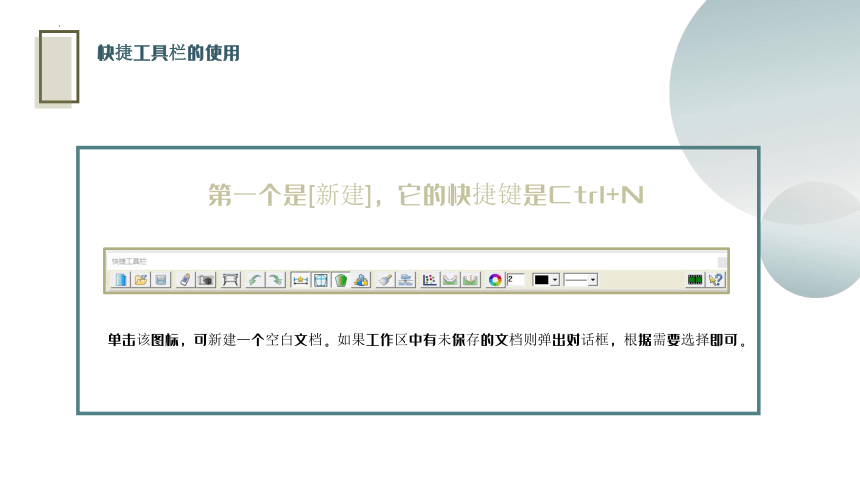

第一个是[新建]，它的快捷键是Ctrl+N
单击该图标，可新建一个空白文档。如果工作区中有未保存的文档则弹出对话框，根据需要选择即可。
快捷工具栏的使用

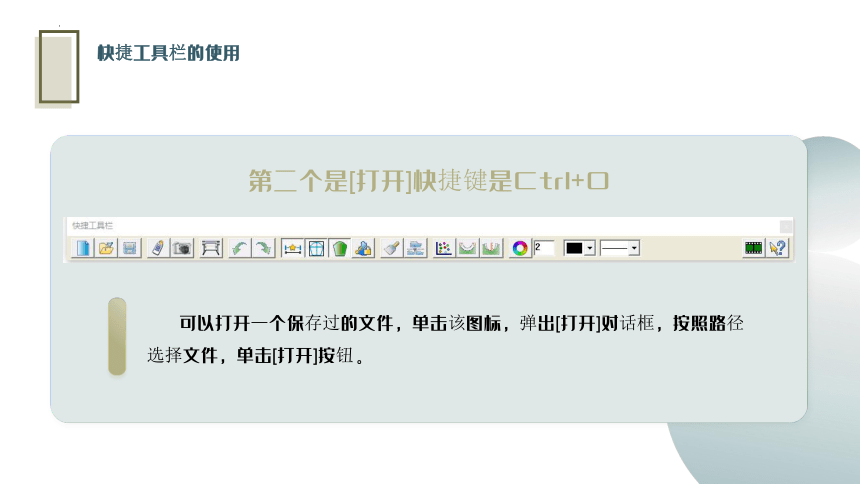

可以打开一个保存过的文件，单击该图标，弹出[打开]对话框，按照路径选择文件，单击[打开]按钮。
第二个是[打开]快捷键是Ctrl+O
快捷工具栏的使用
快捷工具栏的使用

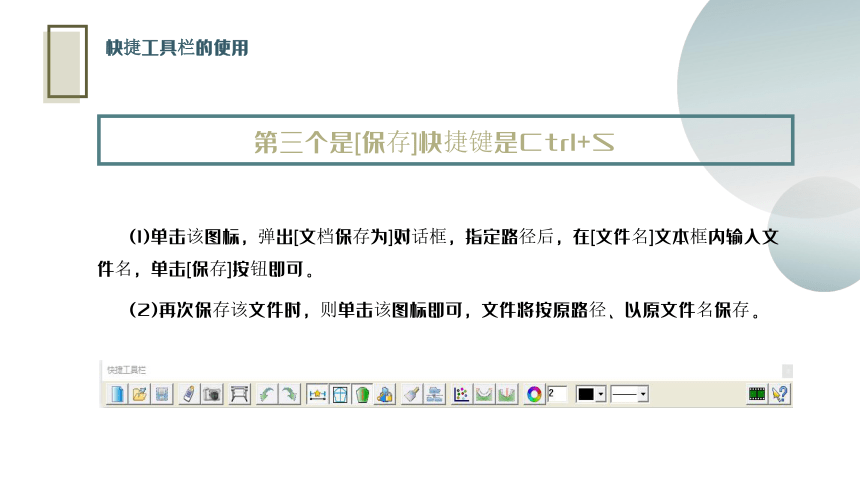

第三个是[保存]快捷键是Ctrl+S
(1)单击该图标，弹出[文档保存为]对话框，指定路径后，在[文件名]文本框内输入文件名，单击[保存]按钮即可。
(2)再次保存该文件时，则单击该图标即可，文件将按原路径、以原文件名保存。

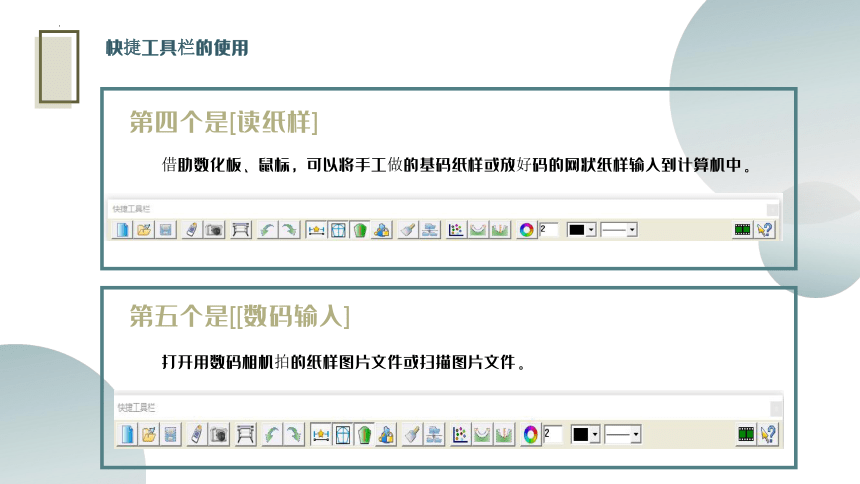

第四个是[读纸样]
快捷工具栏的使用
借助数化板、鼠标，可以将手工做的基码纸样或放好码的网状纸样输入到计算机中。
第五个是[[数码输入]
打开用数码相机拍的纸样图片文件或扫描图片文件。
快捷工具栏的使用
按比例绘制纸样或结构图。可以按照1:1比例绘制纸样，也可以选择根据比例打印。
绘图方式可以选择各码依次打印也可以选择各码分开打印。然后单击设置，设定
所用的绘图仪和纸张大小。勾选(√)输出到文件，单击(...)该按钮后保存到电脑。即
可生成plt格式的文件，可以在绘图仪中进行打印。
六、[绘图]
七、[撤消]快捷键Ctrl+Z
快捷工具栏的使用
该工具用于按顺序取消做过的操作，每单击一次就可撤消一步操作。
单击该图标，即可撤消上一步操作。当无法撤消操作或已撤消完所有操作，则[撤消]命令或图标变成灰色。
八 、[重新执行]快捷键Ctrl+Y
恢复撤消的操作。
每单击一次该图标就可复原一步操作，可执行多次
用皮尺测量距离记录尺寸后。单击该图标，可以选择将记录的尺寸进行显示或者隐藏。
九、[显示/隐藏变量标注]
快捷工具栏的使用
单击该图标，可显示或隐藏设计线。
十、[显示结构线]
单击该图标，可显示或隐藏纸样。
十一、[显示样片]
选中该图标时，工作区只有一个纸样显示，即当前纸样被锁定。纸样被锁定后，只能对该纸样操作，可以防止对其他纸样的误操作。没选中该图标时，可以同时显示多个纸样。
快捷工具栏的使用
十二、[仅显示一个纸样]
十三、[将工作窗的纸样收起]
选中需要收起的纸样，单击该图标，则选中纸样被收起。
十四、[纸样按布料种类分类显示]
按照纸样名或布料把纸样窗的纸样放置在工作区中，便于检查纸样。
十五、后面三个为[点放码表]、[定型放码]、[等辐高放码]我们在后面的放码中详细的讲解。
快捷工具栏的使用
十八、[颜色设置]
十九、[等份数]
十二、[仅显示一个纸样]
单击该按钮，会弹出[设置颜色]对话框，
可修改视窗中号型、纸样列表框、工作
视窗的颜色。
结合[等份规]工具使用，显示的数字为
等份数。框中数值是等分的数量，默认
的等分数是2，我们将鼠标点放在任意
线段上时，就会把线段2等分。如需要
别的等分数，只要在框中改变数字即可。
快捷工具栏的使用
二十、[线颜色]
设置不同颜色的线条。
(1)单击线颜色的下拉列表，再选中其中的颜色，这时用其他直线、曲线工具进行画图，即显示为选中的线颜色。
(2)如果要改变已画线条的颜色，单击旁边的小三角形按钮，在弹出的下拉列表中选中颜色，单击[设置线的颜色类型]工具，在线上单击右键或右键框选线即可。
快捷工具栏的使用
二十一、[线类型]
设置不同类型的线条。
(1)设定线类型:单击线类型的下拉列表，选中线型，这时用画线工具画出的线为选中的线类型。
(2) 改变已做好的结构线线型或辅助线的线型:单击线类型的下拉列表，选中适合的线类型，再选中[设置线的颜色类型]工具，在需要修改的线上单击左键或左键框选线。
选中播放演示图标，再单击任意工具，就会播放该工具的操作录像。
十二、[播放演示]和[帮助]可在在企业版中使用
快捷工具栏的使用
c
我们天讲解了快捷工具栏的功能，大家要了解这些工具的一般使用方法，在后面的学习中将与设计工具栏和纸样工具栏的工具一起使用。谢谢大家，下次课见。
