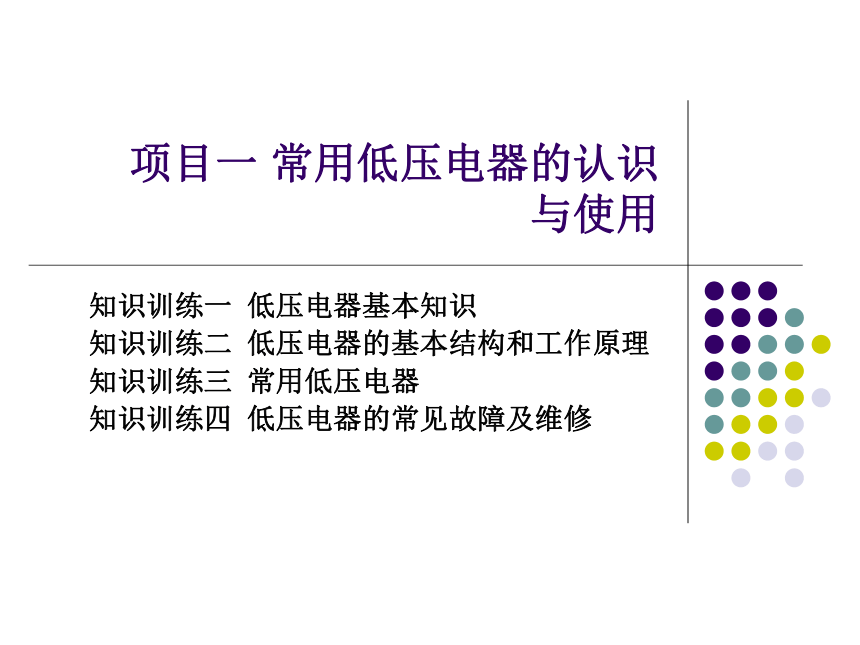

项目一 常用低压电器的认识
与使用
知识训练一 低压电器基本知识
知识训练二 低压电器的基本结构和工作原理
知识训练三 常用低压电器
知识训练四 低压电器的常见故障及维修
知识要求

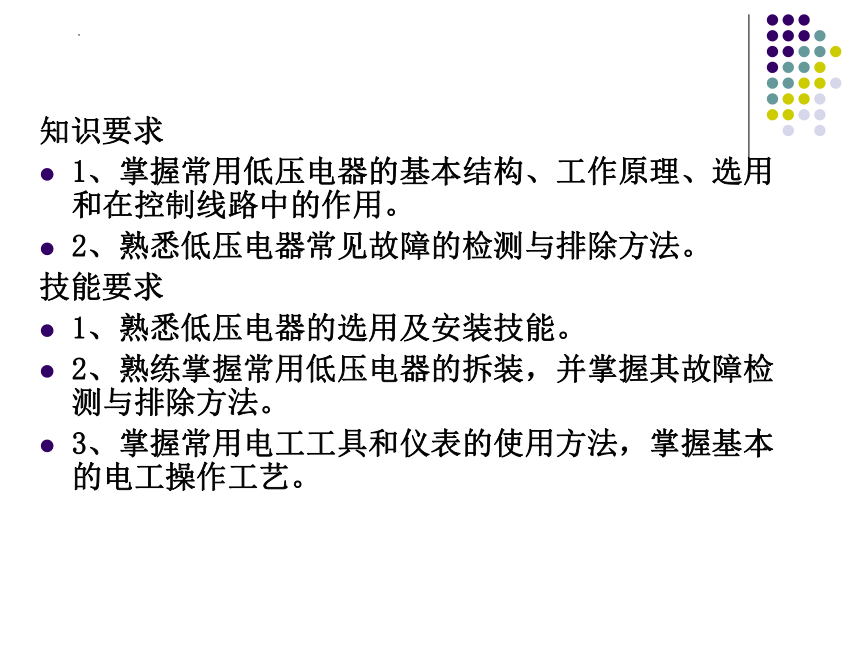

1、掌握常用低压电器的基本结构、工作原理、选用和在控制线路中的作用。
2、熟悉低压电器常见故障的检测与排除方法。
技能要求
1、熟悉低压电器的选用及安装技能。
2、熟练掌握常用低压电器的拆装，并掌握其故障检测与排除方法。
3、掌握常用电工工具和仪表的使用方法，掌握基本的电工操作工艺。
知识训练一 低压电器基本知识

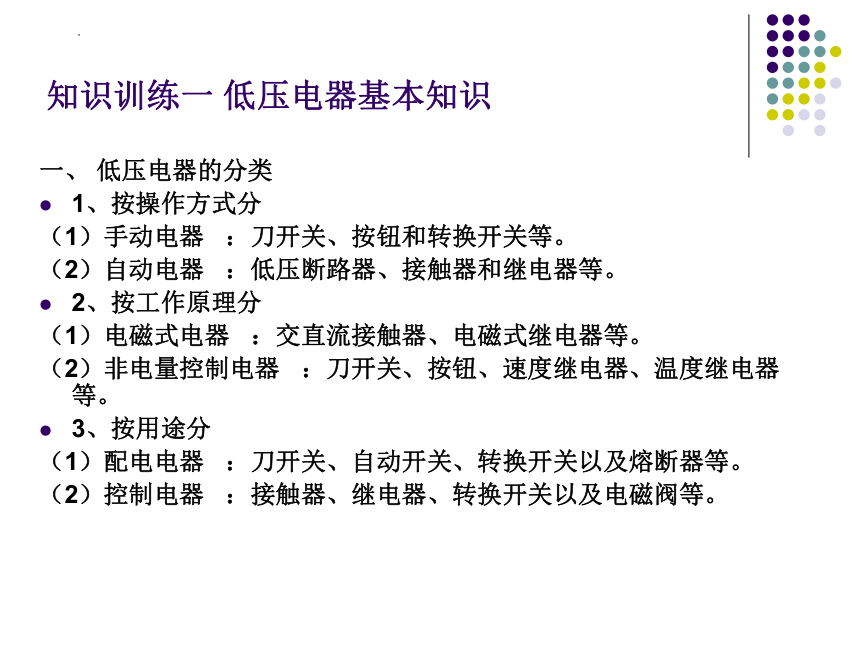

一、 低压电器的分类
1、按操作方式分
（1）手动电器 ：刀开关、按钮和转换开关等。
（2）自动电器 ：低压断路器、接触器和继电器等。
2、按工作原理分
（1）电磁式电器 ：交直流接触器、电磁式继电器等。
（2）非电量控制电器 ：刀开关、按钮、速度继电器、温度继电器等。
3、按用途分
（1）配电电器 ：刀开关、自动开关、转换开关以及熔断器等。
（2）控制电器 ：接触器、继电器、转换开关以及电磁阀等。
知识训练二 低压电器的基本结构和工作原理
一、电磁机构原理
1、电磁机构
电磁机构通常采用电磁铁的形式，它由吸引线圈、铁心和衔铁三部分组成 。
2、吸引线圈
线圈是电磁铁的心脏，也是电能与磁场能量转换的场所，按通入电流种类不同可分为直流型线圈和交流型线圈。

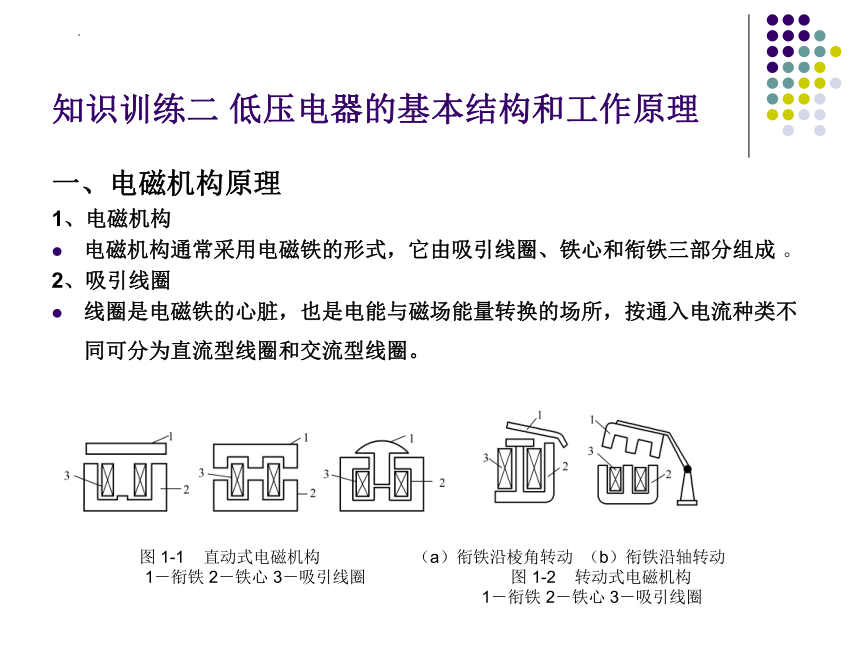

图 1-1 直动式电磁机构 （a）衔铁沿棱角转动 （b）衔铁沿轴转动
1－衔铁 2－铁心 3－吸引线圈 图 1-2 转动式电磁机构
1－衔铁 2－铁心 3－吸引线圈
二、电磁机构的特性
电磁吸力由电磁机构产生，衔铁在吸合时，电磁吸力必须始终大于反力，衔铁复位时要求反力大于电磁吸力。因此，电磁吸力是决定其能否可靠工作的一个重要参数。

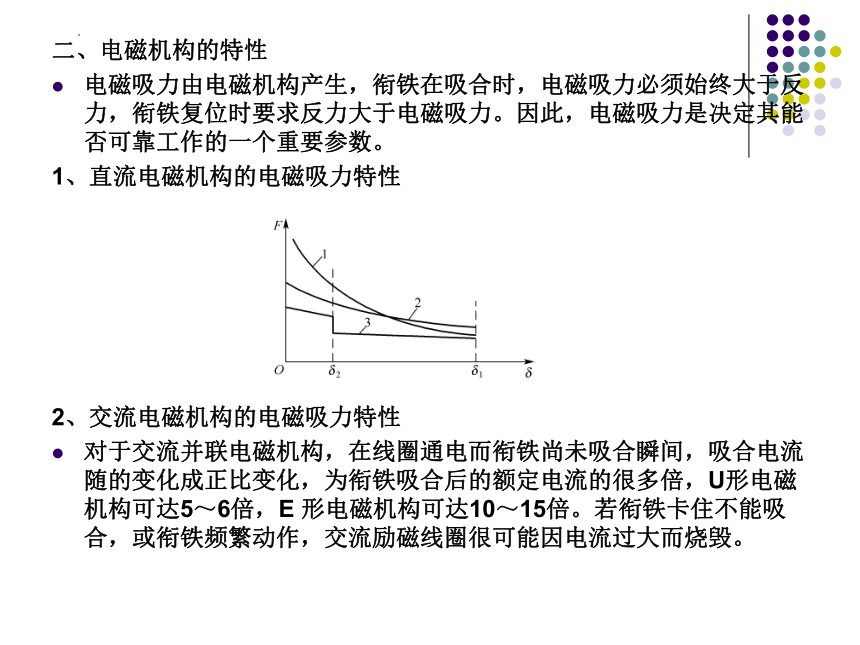

1、直流电磁机构的电磁吸力特性
2、交流电磁机构的电磁吸力特性
对于交流并联电磁机构，在线圈通电而衔铁尚未吸合瞬间，吸合电流随的变化成正比变化，为衔铁吸合后的额定电流的很多倍，U形电磁机构可达5～6倍，E 形电磁机构可达10～15倍。若衔铁卡住不能吸合，或衔铁频繁动作，交流励磁线圈很可能因电流过大而烧毁。
三、电接触
触头是电磁式电器的执行部分，起接通或断开电路的作用。触点在闭合状态下动、静触点完全接触，并有工作电流通过，称为电接触。

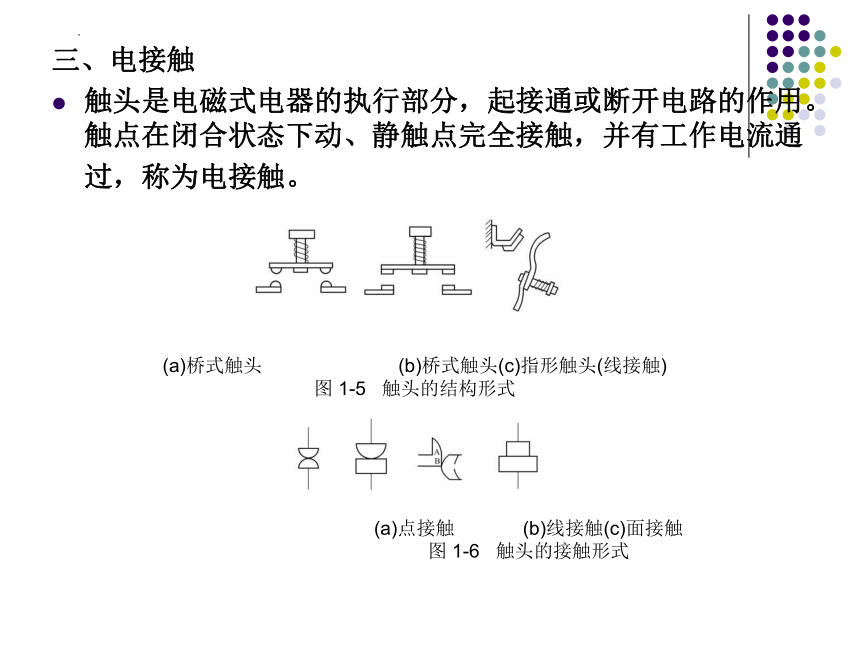

(a)桥式触头 (b)桥式触头 (c)指形触头(线接触)
图 1-5 触头的结构形式
(a)点接触 (b)线接触 (c)面接触
图 1-6 触头的接触形式
四、电弧的产生和灭弧方法
1、电弧的产生
在大气中断开电路时，如果被断开电路的电流超过某一数值，断开后加在触头间隙(或称弧隙)两端电压超过某一数值时，触头间隙中就会产生电弧。

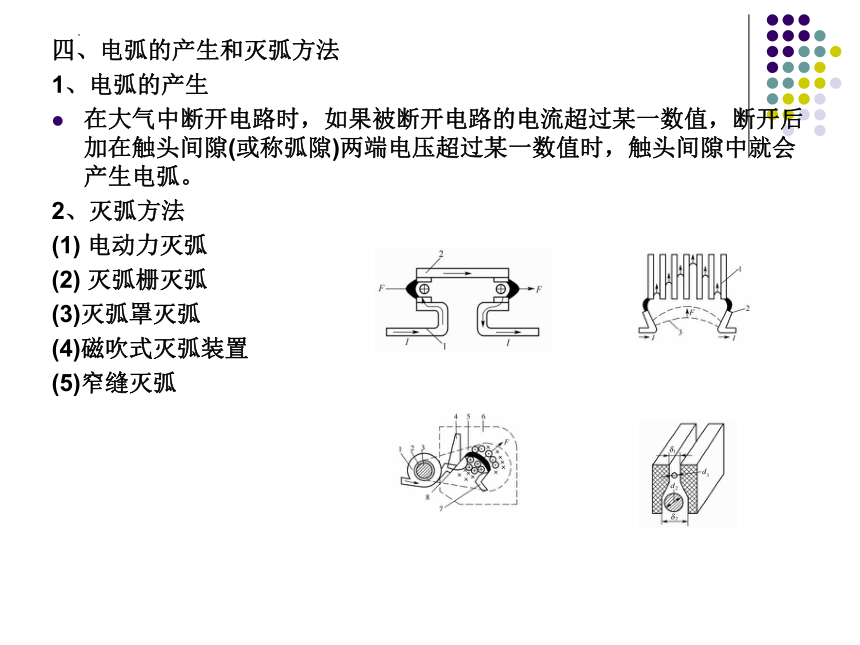

2、灭弧方法
(1) 电动力灭弧
(2) 灭弧栅灭弧
(3)灭弧罩灭弧
(4)磁吹式灭弧装置
(5)窄缝灭弧
知识训练三 常用低压电器
一、刀开关
二、组合开关
三、熔断器
四、低压断路器
五、热继电器
六、接触器
一、刀开关
低压开关又称低压隔离器、闸刀开关，是低压电器中结构比较简单、应用广泛的一类手动电器。
适用范围：用于低压电路中不频繁的接通或断开电路或用于隔离电路与电源。
主要类型有大电流刀开关、组合开关、负荷开关（铁壳开关和胶盖闸刀刀开关）、熔断器式刀开关等。
l—静插座 2—操纵手柄
3—触刀 4—支座 5—绝缘底板
型号
HD系列（单投刀开关）
HS系列（双投刀开关）
HK系列（开启式刀开关）
HH系列（封闭式刀开关）
HR系列（熔断器式刀开关）
11（中央手柄）
12
13
14
极数
额定电流
0（不带灭弧罩）
1
8
9
系列符号
常用刀开关
常用的型号有HD（单投）和HS（双投）等系列
HD系列主要用于交流50Hz、额定电压380V、直流至440V;额定电流至1500A的成套配电装置中，作为不频繁的手动接通和分断交、直流电路或做隔离开关用。
HS刀形开关主要用于转换电源，当一路电源不能供电时，由他来转换至另一路电源供电；当转换开关处于中间位置时，可以起隔离作用。
胶盖刀开关
又称开启式负荷开关，适用于交流50Hz、额定电压单相220V或三相380V、额定电流100A的电路中，主要用于不频繁的接通和分断有负载电路与小容量线路的短路保护。
熔断式刀开关
又称熔断器式隔离开关，是以熔断体或带有熔断体的载熔件作为动触点的一种隔离开关。主要用于额定电压AC660V,发热电流至630A的具有高短路电流的配电电路和电动机电路中，作为电源开关、隔离开关、应急开关，并作为电路保护用。但一般不作为直接开关单台电动机用。
符号
注意事项
刀开关安装时，瓷底应与地面垂直，手柄向上，易于灭弧，不得倒装或平装。倒装时手柄可能因自重落下而引起误合闸，危及人身和设备安全。
选择原则
主要根据：电源种类、电压等级、断流容量以及需要极数等。
电动机负载：额定电流大于电动机额定电流的3倍
b）双极
c）三极
QS
QS
a）单极
QS
HK系列开启式负荷开关
HH系列封闭式负荷开关
