男衬衫放码
开创时代精品
领导时尚潮流
男衬衫放码

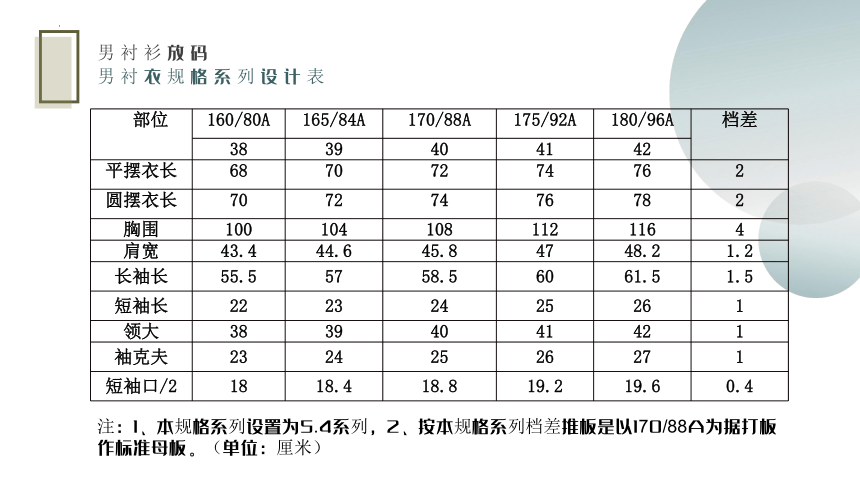

男衬衣规格系列设计表
部位 160/80A 165/84A 170/88A 175/92A 180/96A 档差
38 39 40 41 42
平摆衣长 68 70 72 74 76 2
圆摆衣长 70 72 74 76 78 2
胸围 100 104 108 112 116 4
肩宽 43.4 44.6 45.8 47 48.2 1.2
长袖长 55.5 57 58.5 60 61.5 1.5
短袖长 22 23 24 25 26 1
领大 38 39 40 41 42 1
袖克夫 23 24 25 26 27 1
短袖口/2 18 18.4 18.8 19.2 19.6 0.4
注：1、本规格系列设置为5.4系列，2、按本规格系列档差推板是以170/88A为据打板作标准母板。（单位：厘米）
男衬衫放码
前片
①A点 直开领，直开领的变化量为0.2 cm，所以该点纵向缩放0.7-0.2=0.5 cm。横向不缩放。
②B点 横开领，纵向缩放袖窿深变化量，为0.7 cm。横向缩放横开领变化量，为0.2 cm。
③C点 肩点，纵向缩放袖窿深变化量0.7 cm。横向缩放肩宽档差/2，为0.6cm。
设前中心线为纵向胸围线为横向
男衬衫放码
前片

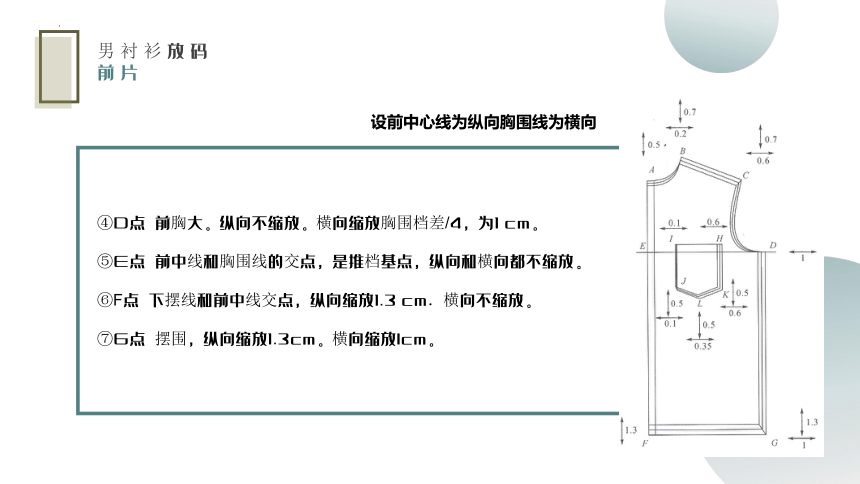

④D点 前胸大。纵向不缩放。横向缩放胸围档差/4，为1 cm。
⑤E点 前中线和胸围线的交点，是推档基点，纵向和横向都不缩放。
⑥F点 下摆线和前中线交点，纵向缩放1.3 cm．横向不缩放。
⑦G点 摆围，纵向缩放1.3cm。横向缩放lcm。
设前中心线为纵向胸围线为横向
男衬衫放码
前片

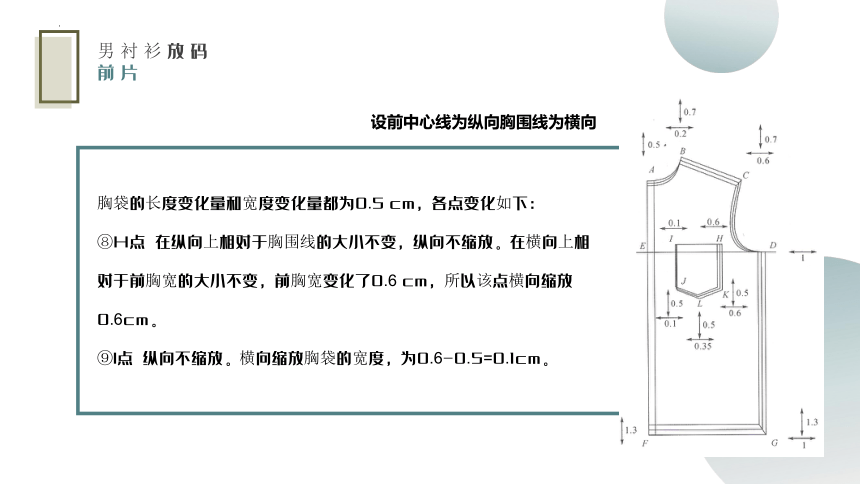

胸袋的长度变化量和宽度变化量都为0.5 cm，各点变化如下：
⑧H点 在纵向上相对于胸围线的大小不变，纵向不缩放。在横向上相对于前胸宽的大小不变，前胸宽变化了0.6 cm，所以该点横向缩放0.6cm。
⑨I点 纵向不缩放。横向缩放胸袋的宽度，为0.6-0.5=0.1cm。
设前中心线为纵向胸围线为横向
男衬衫放码
前片

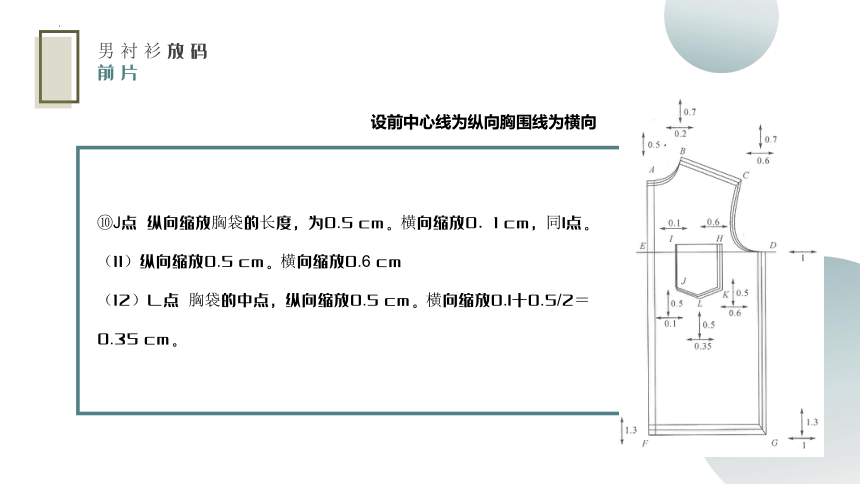

⑩J点 纵向缩放胸袋的长度，为0.5 cm。横向缩放0．1 cm，同I点。
（11）纵向缩放0.5 cm。横向缩放0.6 cm
（12）L点 胸袋的中点，纵向缩放0.5 cm。横向缩放0.l十0.5/2＝0.35 cm。
设前中心线为纵向胸围线为横向
男衬衫放码
过肩
男衬衫的过肩在传统的裁剪制图中长度一般保持不变，在订单中对过肩的尺寸有要求的例外。
①A点和B点 后中线，因为过肩的长度不变，纵向不缩放。后中线是基准线，横向不缩放。
②C点 横开领，纵向不缩放。横开领的计算公式为领围/5，领围档差为1 cm，横向缩放1/5cm，为0.2cm。
男衬衫放码
过肩
男衬衫的过肩在传统的裁剪制图中长度一般保持不变，在订单中对过肩的尺寸有要求的例外。
③D点 肩点，纵向不缩放。横向缩放肩宽档差/2，为0.6cm。
④E点 纵向不缩放。横向缩放0.6cm，同D点。
男衬衫放码
后片
①E′点 纵向缩放袖窿深变化量。袖窿深的计算公式为B/6+8.5，胸围档差为4，所以纵向缩放胸围档差/6≈0.7 cm。横向缩放0.6 cm，同过肩E点。
②B′点 纵向缩放0.7 cm。横向不缩放。
③F点 后胸围大，胸围线为基准线，纵向不缩放。横向缩放胸围档差/4，为1 cm。
男衬衫放码
后片
④G点 后中线和胸围线的交点，是推基点，纵向和横向都不缩放。
⑤H点 下摆线和后中线交点，纵向缩放衣长变化量，衣长档差为2 cm。胸围线以已经缩放了0.7 cm，纵向缩放1.3 cm。横向不缩放。
⑥I点 摆围，纵向缩放1.3 cm。横向缩放1 cm，同F点。
男衬衫放码
袖片
基准线的确定：纵向基准线为袖中线，横向基准线为袖肥线。
男衬衫放码
袖片
袖子推档的关键在于袖窿弧长和袖山弧长的吻合。各部位的档差分析：
①袖山高的档差分析 由于衣片前后肩点的纵向推档量是0.7 cm，所以衣身袖窿深的档差为0.7。而衬衫的袖山高约为衣身袖窿深的45％～50％，所以袖山高的推档量为0.7*(0.45％～50％)=0.3～0.35之间。得出放缩点A纵向缩放0.35cm，横向不变。
男衬衫放码
袖片
袖子推档的关键在于袖窿弧长和袖山弧长的吻合。各部位的档差分析：
②袖肥的档差分析 衣身袖窿宽档差为0.8cm(前后袖窿宽档差均为0.4 cm)，则袖子的袖肥档差应为1.6 cm。得出放缩点B和放缩点C的横向缩放为0.8cm，纵向不变。
③放缩点D和E的纵向缩放量 袖长档差减去袖山变化量：1.5-0.35=1.15(cm)；横向为袖口档差/2＝0.5cm。
④放缩点L，M，N同D点。
男衬衫放码
领子
领子的推档比较简单，一般采用放缩后领中线，由于领大档差为1cm，一半的领子放缩就是0.5cm。领宽通常不变。下领上的对位点缩放0.2cm。
领子、门襟、袖克夫等小部件的推档都是净样板放码
男衬衫放码
门襟
通常门襟宽度不变，从前片的推档中可以得到门襟的长度变化是1.8。在推档时以领口弧线作为基准线。
扣位变化：纽扣间距档差为0.3，第一颗扣子的位置不变。
领子、门襟、袖克夫等小部件的推档都是净样板放码
男衬衫放码
袖克夫
通常克夫的宽度不变，长度的变化量为1。在推档时一边不动，长度在另一边缩放。
领子、门襟、袖克夫等小部件的推档都是净样板放码
