(共15张PPT)
男衬衫制图（一）
开创时代精品
领导时尚潮流
服装CAD
男衬衫CAD制图

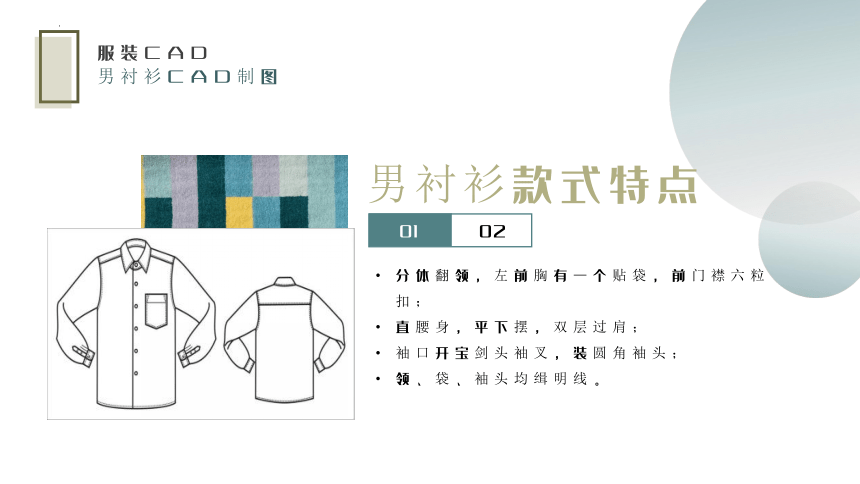

男衬衫款式特点
分体翻领，左前胸有一个贴袋，前门襟六粒扣；
直腰身，平下摆，双层过肩；
袖口开宝剑头袖叉，装圆角袖头；
领、袋、袖头均缉明线。
01
02
服装CAD
男衬衫CAD制图
男衬衫款式特点
服装CAD
男衬衫CAD制图
01
02

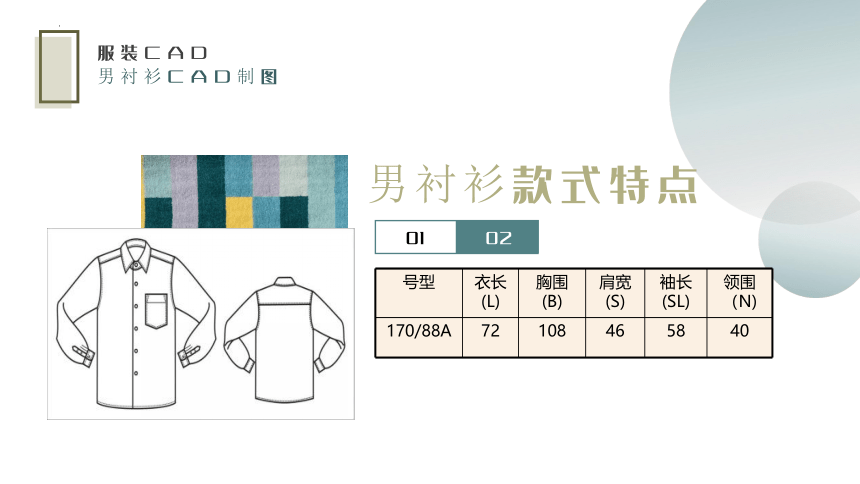

号型 衣长(L) 胸围 (B) 肩宽 (S) 袖长 (SL) 领围（N)
170/88A 72 108 46 58 40

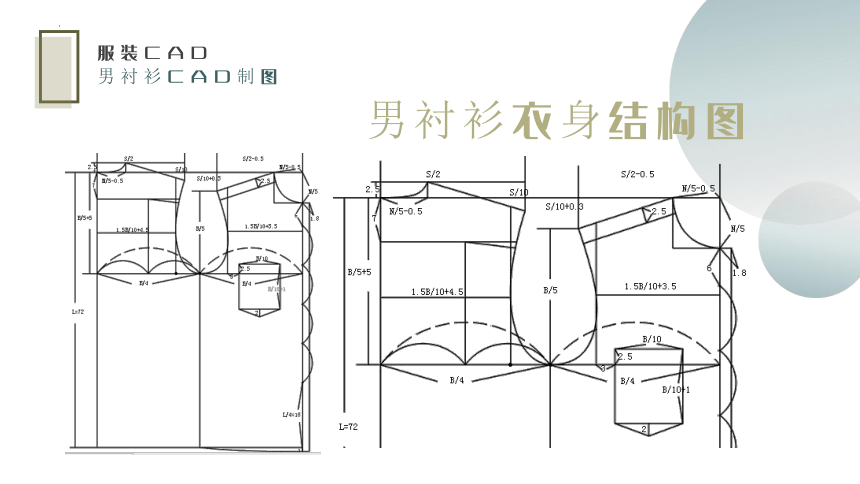

男衬衫衣身结构图
服装CAD
男衬衫CAD制图

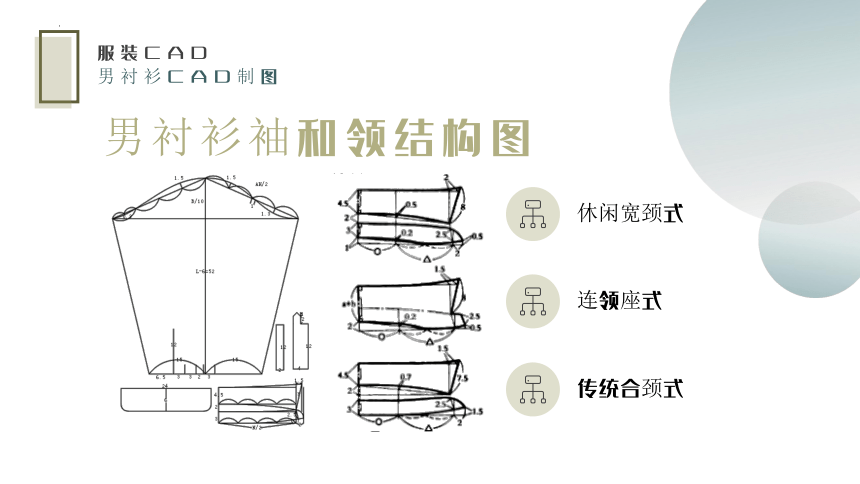

男衬衫袖和领结构图
服装CAD
男衬衫CAD制图
休闲宽颈式
连领座式
传统合颈式
男衬衫结构图
服装CAD
男衬衫CAD制图
男衬衫制图（二）
主讲老师：纵瑞云
开创时代精品
领导时尚潮流
短袖男衬衫款式特点
服装CAD
男衬衫CAD制图
分体翻领，左前胸有一个贴袋，前门襟六粒扣；直腰身，平下摆，双层过肩；领、袋均缉明线。
男衬衫规格尺寸
号型 衣长(L) 胸围 (B) 肩宽 (S) 袖长 (SL) 袖口 （CW） 领围（N)
170/92A 76 108 46 26 18 40
短袖衬衫衣身结构图
服装CAD
男衬衫CAD制图
短袖衬衫领子结构图
服装CAD
男衬衫CAD制图
(1)前衣长：衣长76、叠门宽：1.6
(2)前肩斜：18°或0.5B/10-0.5
(3)前袖窿深：2B/10
(4)前直开领：2N/10-0.8
(5)前直开领：2N/10+0.3
服装CAD
男衬衫CAD制图
制图步骤
(6)前胸围大：胸围1/4-1
(7)前肩宽：SH/2-0.5
(8) 前胸宽：前肩宽进2
(9)腰节：43
(10)后上平线：上抬2.5
( 11）后肩斜：18°0.4B/10
(12)后直开领：2.5
(13)后横开领：2N/10-0.3
(14)后胸围大：胸围1/4+1
(15)后肩宽：SH/2
服装CAD
男衬衫CAD制图
制图步骤
(16)后背宽：后肩宽进1.5
(17)袖山：高B/10+1~2
(18)袖口：前袖-0.5，后袖+0.5
