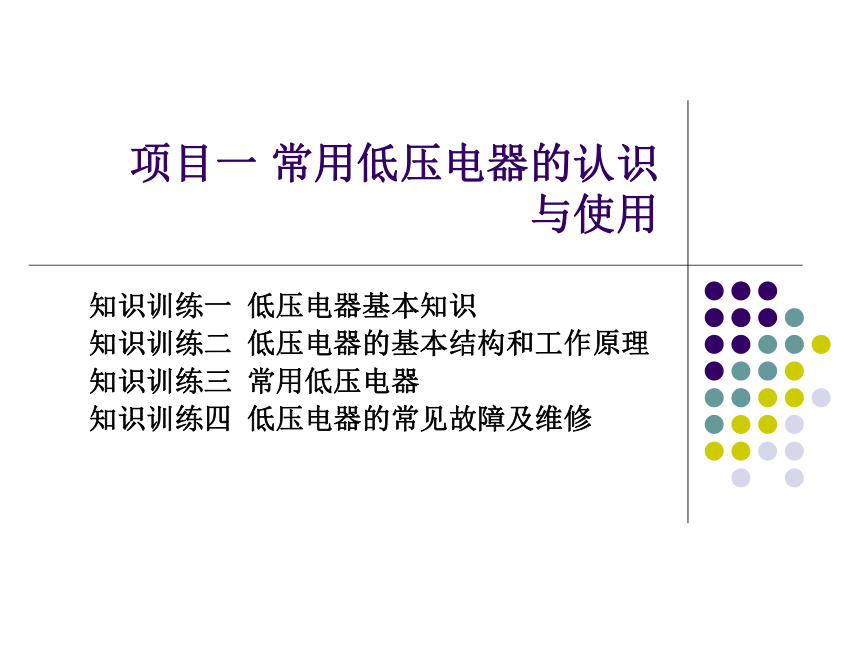

项目一 常用低压电器的认识
与使用
知识训练一 低压电器基本知识
知识训练二 低压电器的基本结构和工作原理
知识训练三 常用低压电器
知识训练四 低压电器的常见故障及维修

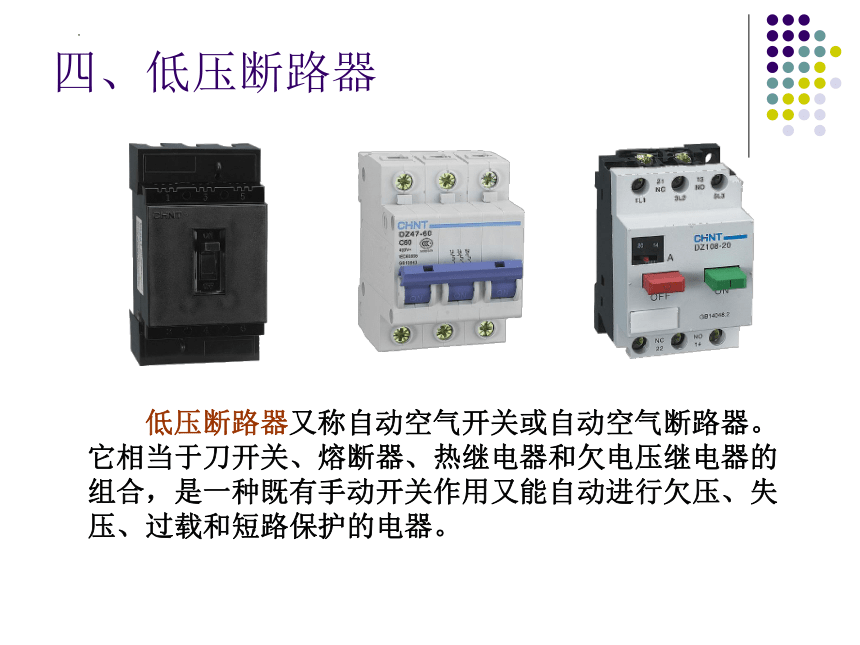

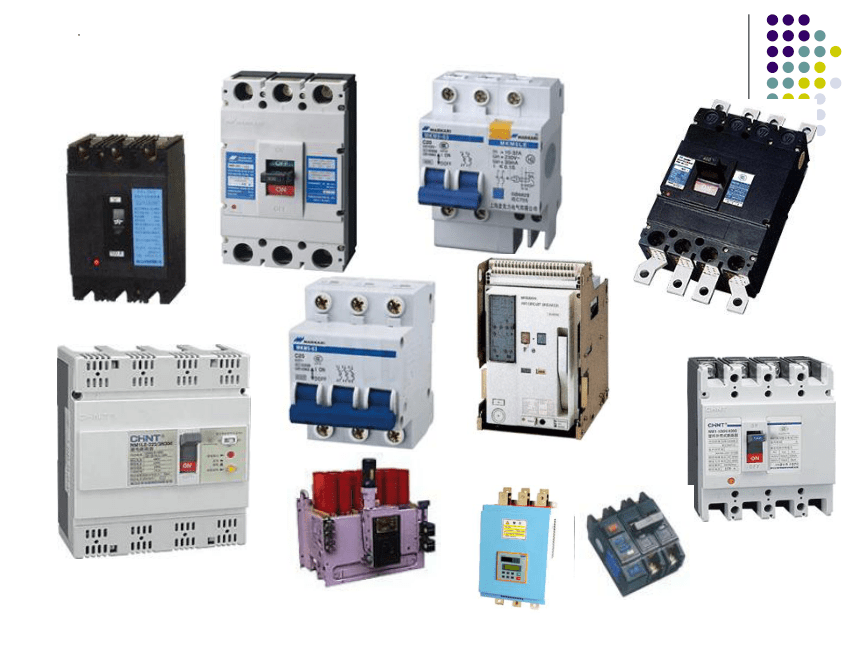

四、低压断路器
低压断路器又称自动空气开关或自动空气断路器。它相当于刀开关、熔断器、热继电器和欠电压继电器的组合，是一种既有手动开关作用又能自动进行欠压、失压、过载和短路保护的电器。
低压断路器的结构和工作原理

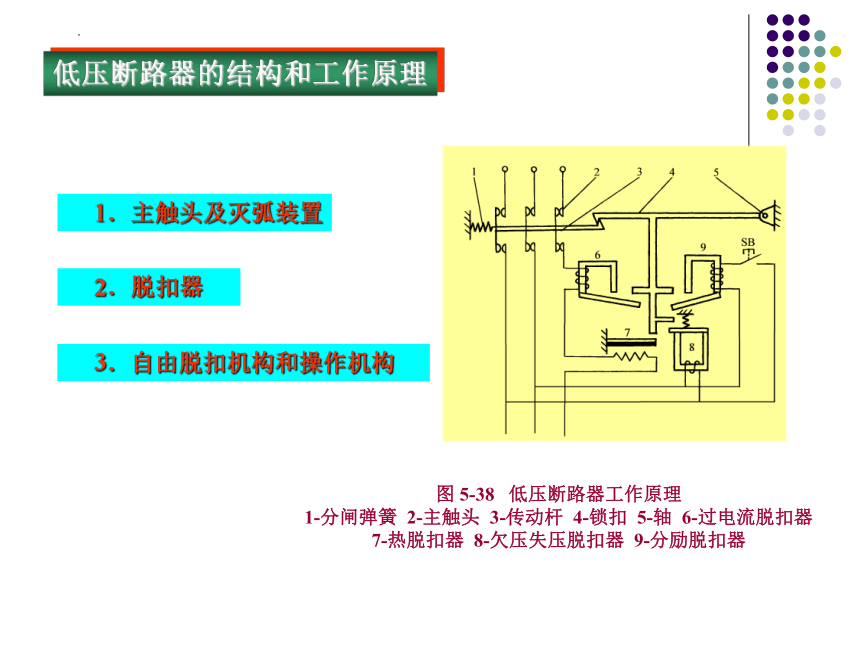

图 5-38 低压断路器工作原理
1-分闸弹簧 2-主触头 3-传动杆 4-锁扣 5-轴 6-过电流脱扣器
7-热脱扣器 8-欠压失压脱扣器 9-分励脱扣器
1．主触头及灭弧装置
2．脱扣器
3．自由脱扣机构和操作机构

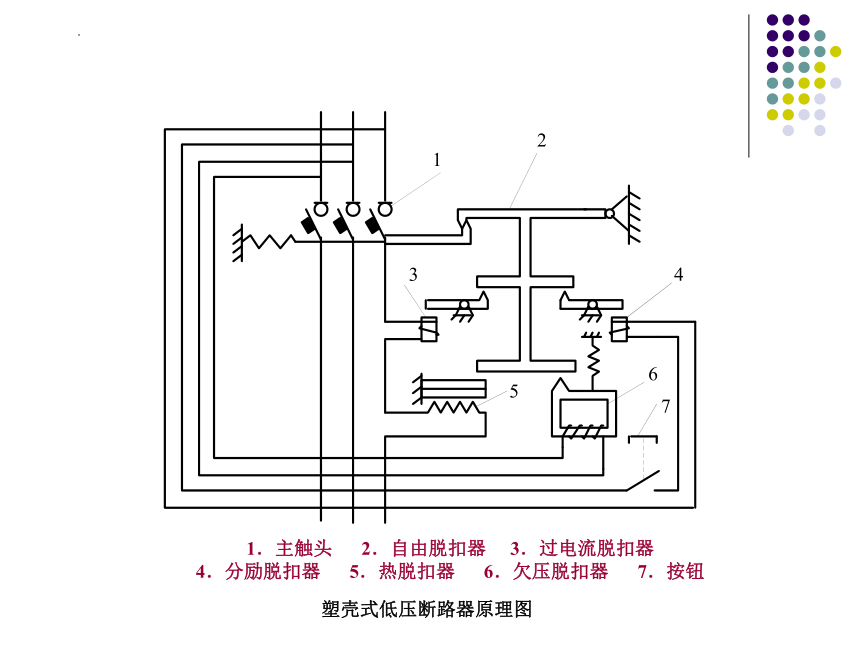

塑壳式低压断路器原理图
1．主触头 2．自由脱扣器 3．过电流脱扣器
4．分励脱扣器 5．热脱扣器 6．欠压脱扣器 7．按钮

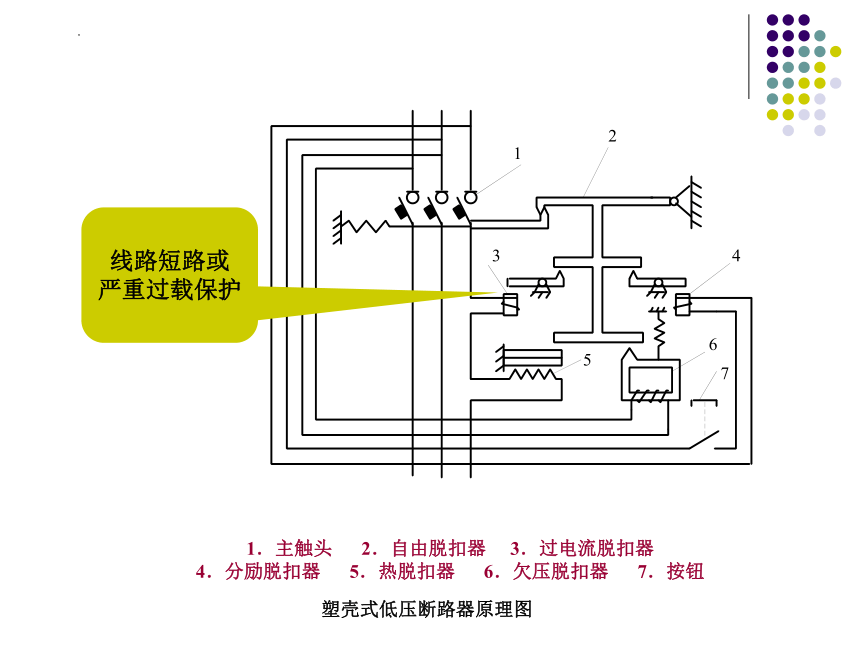

线路短路或
严重过载保护
塑壳式低压断路器原理图
1．主触头 2．自由脱扣器 3．过电流脱扣器
4．分励脱扣器 5．热脱扣器 6．欠压脱扣器 7．按钮

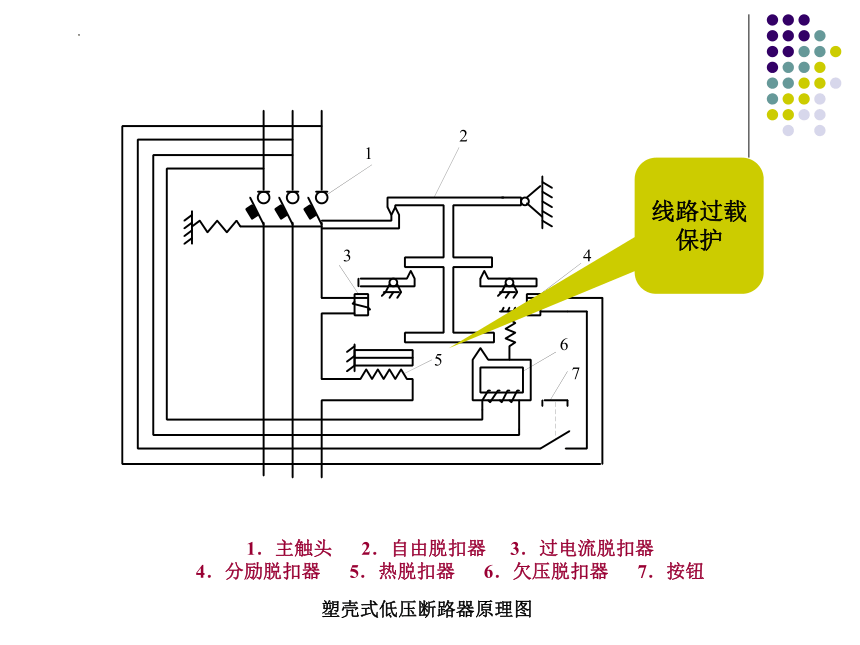

线路过载保护
塑壳式低压断路器原理图
1．主触头 2．自由脱扣器 3．过电流脱扣器
4．分励脱扣器 5．热脱扣器 6．欠压脱扣器 7．按钮

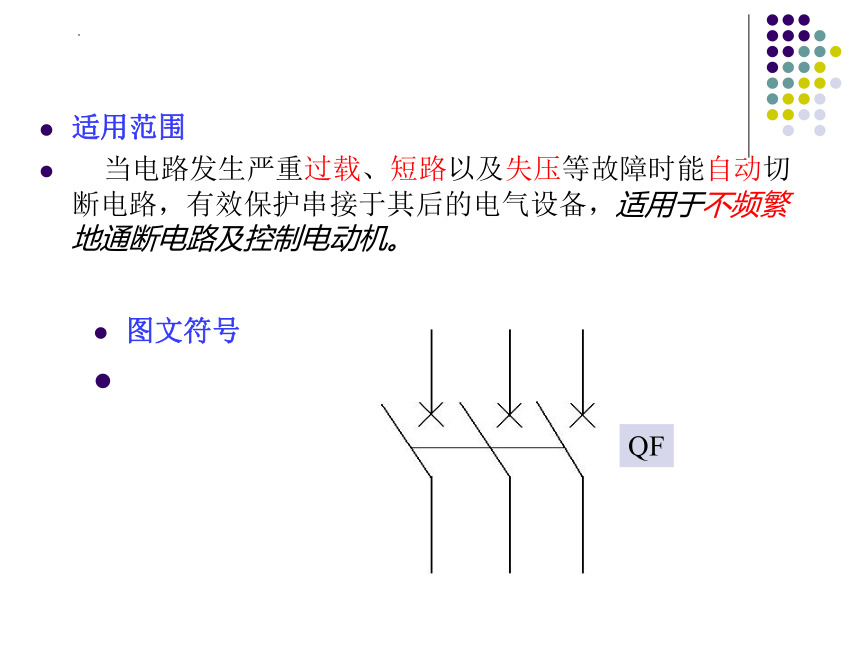

适用范围
当电路发生严重过载、短路以及失压等故障时能自动切断电路，有效保护串接于其后的电气设备，适用于不频繁地通断电路及控制电动机。
图文符号
QF

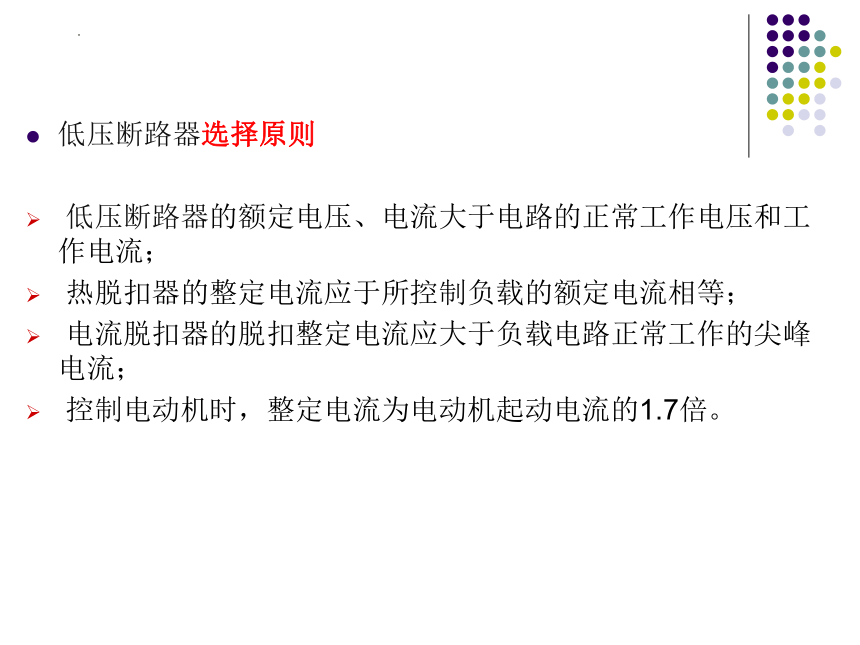

低压断路器选择原则
低压断路器的额定电压、电流大于电路的正常工作电压和工作电流；
热脱扣器的整定电流应于所控制负载的额定电流相等；
电流脱扣器的脱扣整定电流应大于负载电路正常工作的尖峰电流；
控制电动机时，整定电流为电动机起动电流的1.7倍。
热继电器是电流通过发热元件加热使双金属片弯曲，推动执行机构动作的电器。主要用来保护电动机或其它负载免于过载以及作为三相电动机的断相保护。
五、热继电器
如图a中发热元件2通电发热后，主双金属片1受热向左弯曲，推动导板3向左推动执行机构发生一定的运动。电流越大，执行机构的运动幅度也越大。当电流大到一定程度时，执行机构发生跃变，即触点发生动作从而切断主电路。
（a）热继电器感受部分结构示意图
热继电器的原理及结构
3
2
1
热元件
传动机构
常闭触头
常开触头
过载前
过载后
KR
KR
KR
KR
KR
图文符号
触点
热元件
热继电器主要由以下几个部分组成：
（1）热元件及双金属片
这是热继电器的心脏。直热式热继电器就是利用双金属片本身作热元件；间热式则用通电导体缠绕在双金属片上作为热元件、热继电器的同一种外壳内可装几种不同额定电流的热元件。
电气控制对热继电器性能的要求
图5-22 热继电器保护特性与电动机过载特性的配合
1-电动机的过载特性 2-热继电器的保护特性
１．应具有合理可靠的保护特性
２．具有一定的温度补偿
４．具有手动复位与自动复位功能
３．热继电器动作电流可以方便地调节
JR20系列型号含义:
热继电器的选用
1）热继电器有三种安装方式，应按实际安装情况选择其安装形式。
2）原则上热继电器的额定电流应按电动机的额定电流选择。
3）在不频繁起动的场合，要保证热继电器在电动机起动过程中不产生误动作。
4）对于三角形接法电动机，应选用带断相保护装置的热继电器
5）当电动机工作于重复短时工作制时，要注意确定热继电器的允许操作频率。
六、接触器
接触器是一种用于中远距离频繁地接通与断开交直流主电路及大容量控制电路的一种自动开关电器。
控制对象：主要是电动机。其他设备如：电热器、电焊机、电炉、变压器及电容器。
特点：（1）可频繁地接通或断开电路；
（2）实现远程控制；
（3）具有欠电压保护功能、零压保护。
按操作方式分有：
电磁接触器、气动接触器和电磁气动接触器；
按灭弧介质分有：
空气电磁式接触器、油浸式接触器和真空接触器等；
按主触头控制的电流性质分有：
交流接触器、直流接触器 ；
按电磁机构的励磁方式分有：
直流励磁操作与交流励磁操作两种 。
接触器的分类
触点系统
电磁系统
灭弧系统
辅助触头
主触头
电磁式交流接触器结构示意图
（一）电磁式继电器的结构
1．电磁机构
2．触头系统
3．灭弧装置
M
3~
电机
动作过程
~
380V
~
~
线圈通电
衔铁吸合
主触头闭合
电机动作
辅助常开触头闭合
辅助常闭触头断开
接触器
主触头
衔铁
辅助
触头
~
线圈
铁芯
弹簧
线圈
主触点
图形符号
文字符号
KM
图形符号
文字符号
KM
辅助
动合触头
图形符号
文字符号
KM
辅助
动断触头
图形符号
文字符号
KM
接触器的选用
1．接触器极数和电流种类的确定
2．根据接触器所控制负载的工作任务来选择相应使用类别的接触器。
3．根据负载功率和操作情况来确定接触器主触头的电流等级。
6．接触器触头数和种类应满足主电路和控制电路的要求。
4．根据接触器主触头接通与分断主电路电压等级来决定接触器的额定
电压。
5．接触器吸引线圈的额定电压应由所接控制电路电压确定。
知识训练四 低压电器的常见故障及维修
一、触头的故障及维修
触头是有触点低压电器的主要部件，它担负着接通和分断电路的作用，也是电器中比较容易损坏的部件。触头的常见故障有触头过热、烧毛、磨损和熔焊等情况。
1、触头过热
（1）通过动、静触头间的电流过大
（2）动、静触头间的接触电阻变大
2、触头磨损
3、触头烧毛或熔焊
二、电磁机构的故障及维修
1、衔铁噪声大
（1）动、静铁心上的端面接触不良或有污垢。
（2）铁心上的短路环断裂。按原样更换或将断裂处焊接上。
（3）电源电压太低。提高电源电压到额定值。
（4）铁心卡住不能完全吸合。
2、线圈的故障及其处理
（1）线圈匝间短路，更换新的线圈即可。
（2）动、静铁心不能完全吸合，处理方法同上。
（3）电源电压低，吸力不足而使衔铁振动，此时应调整电压到额定值。
（4）操作频繁。要减少接触器闭合和断开频率，以免产生频繁的大电流冲击。
3、衔铁吸不上
4、衔铁不释放
