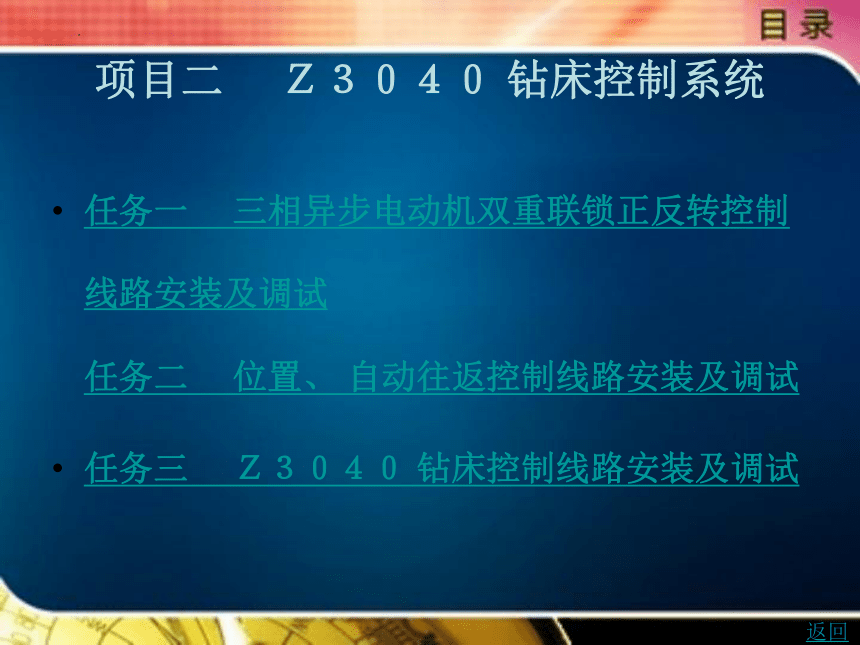

项目二　 Ｚ３０４０ 钻床控制系统
任务一　 三相异步电动机双重联锁正反转控制线路安装及调试
任务二　 位置、 自动往返控制线路安装及调试
任务三　 Ｚ３０４０ 钻床控制线路安装及调试
返回
任务一　三相异步电动机双重联锁正反转控制线路安装及调试

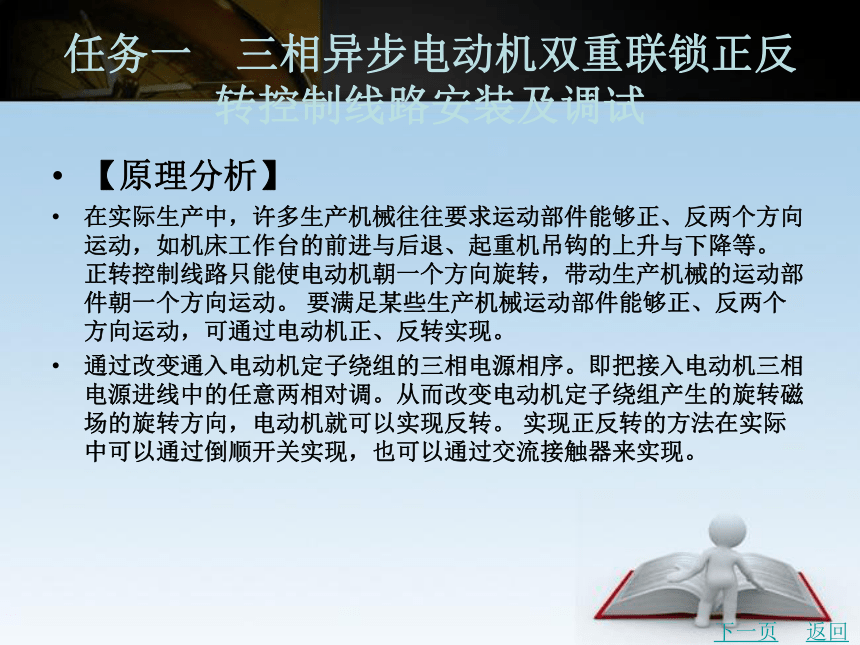

【原理分析】
在实际生产中，许多生产机械往往要求运动部件能够正、反两个方向运动，如机床工作台的前进与后退、起重机吊钩的上升与下降等。 正转控制线路只能使电动机朝一个方向旋转，带动生产机械的运动部件朝一个方向运动。 要满足某些生产机械运动部件能够正、反两个方向运动，可通过电动机正、反转实现。
通过改变通入电动机定子绕组的三相电源相序。即把接入电动机三相电源进线中的任意两相对调。从而改变电动机定子绕组产生的旋转磁场的旋转方向，电动机就可以实现反转。 实现正反转的方法在实际中可以通过倒顺开关实现，也可以通过交流接触器来实现。
下一页
返回
任务一　三相异步电动机双重联锁正反转控制线路安装及调试

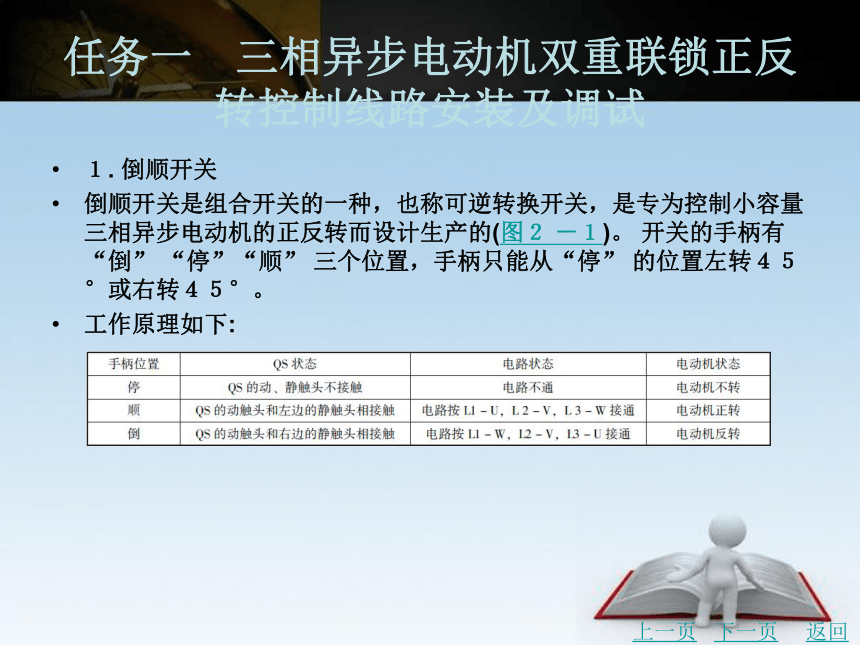

１. 倒顺开关
倒顺开关是组合开关的一种，也称可逆转换开关，是专为控制小容量三相异步电动机的正反转而设计生产的(图２ －１)。 开关的手柄有“倒” “停”“顺” 三个位置，手柄只能从“停” 的位置左转４５°或右转４５°。
工作原理如下:
上一页
下一页
返回
任务一　三相异步电动机双重联锁正反转控制线路安装及调试

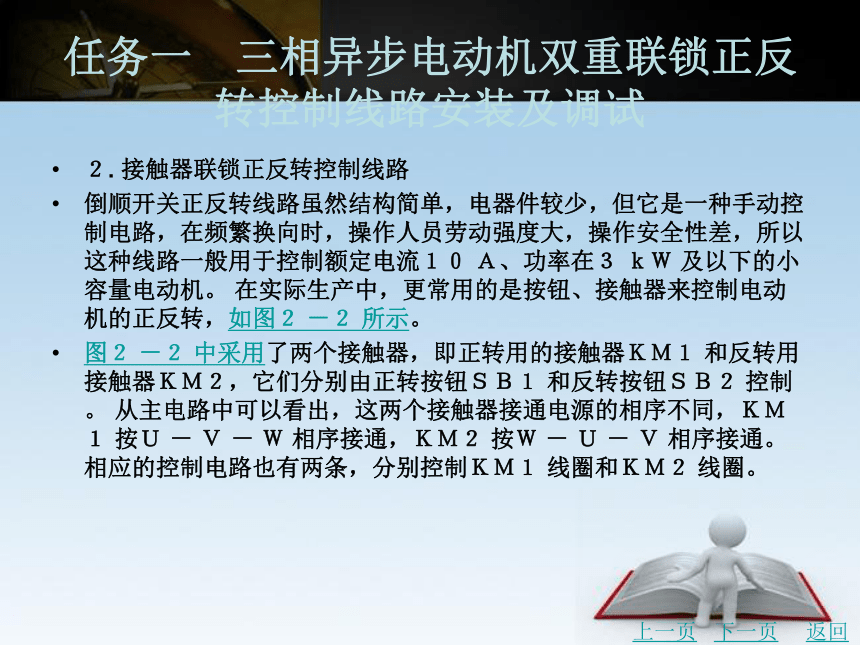

２. 接触器联锁正反转控制线路
倒顺开关正反转线路虽然结构简单，电器件较少，但它是一种手动控制电路，在频繁换向时，操作人员劳动强度大，操作安全性差，所以这种线路一般用于控制额定电流１０ Ａ、功率在３ ｋＷ 及以下的小容量电动机。 在实际生产中，更常用的是按钮、接触器来控制电动机的正反转，如图２ －２ 所示。
图２ －２ 中采用了两个接触器，即正转用的接触器ＫＭ１ 和反转用接触器ＫＭ２，它们分别由正转按钮ＳＢ１ 和反转按钮ＳＢ２ 控制。 从主电路中可以看出，这两个接触器接通电源的相序不同，ＫＭ１ 按Ｕ － Ｖ － Ｗ 相序接通，ＫＭ２ 按Ｗ － Ｕ － Ｖ 相序接通。 相应的控制电路也有两条，分别控制ＫＭ１ 线圈和ＫＭ２ 线圈。
上一页
下一页
返回
任务一　三相异步电动机双重联锁正反转控制线路安装及调试

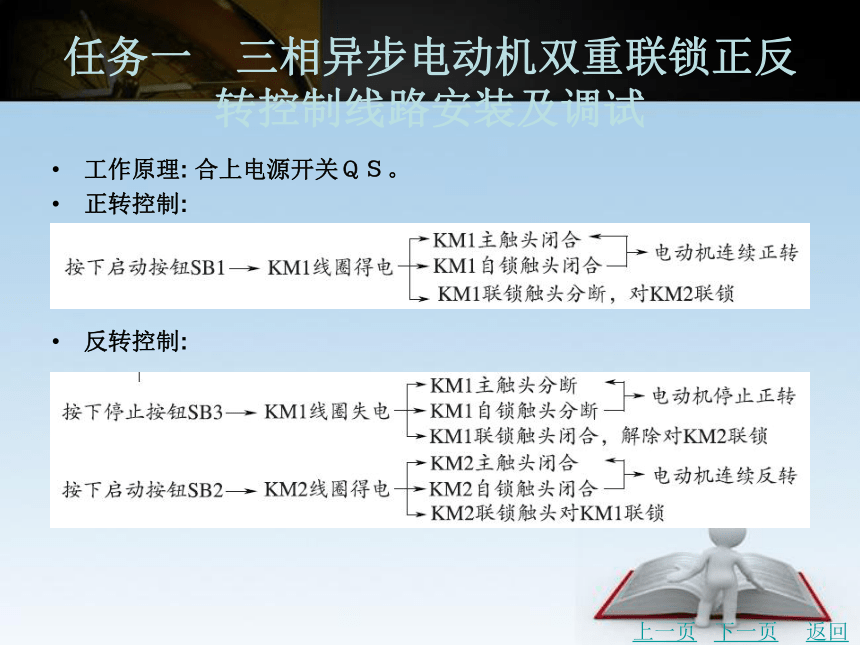

工作原理: 合上电源开关ＱＳ。
正转控制:
反转控制:
上一页
下一页
返回
任务一　三相异步电动机双重联锁正反转控制线路安装及调试

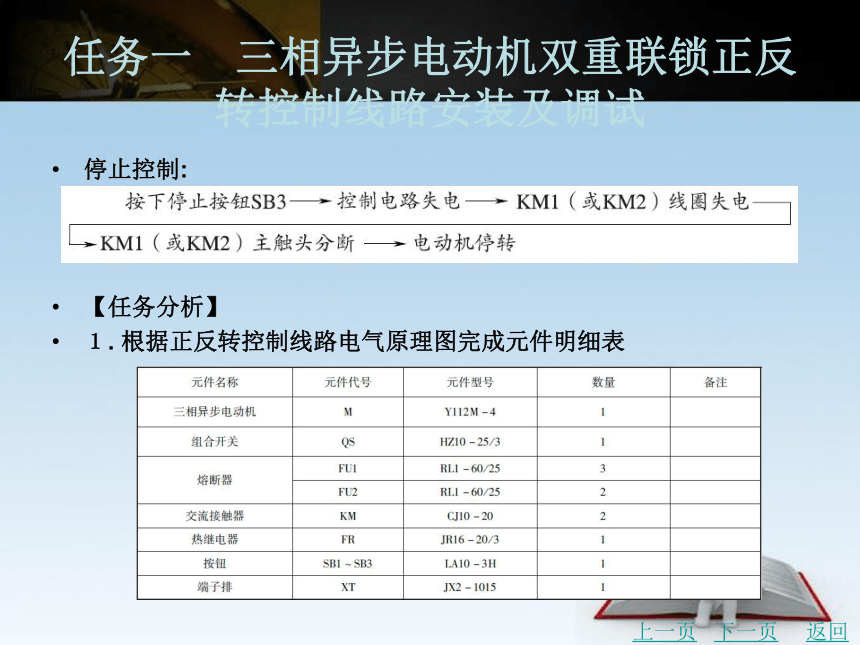

停止控制:
【任务分析】
１. 根据正反转控制线路电气原理图完成元件明细表
上一页
下一页
返回
任务一　三相异步电动机双重联锁正反转控制线路安装及调试

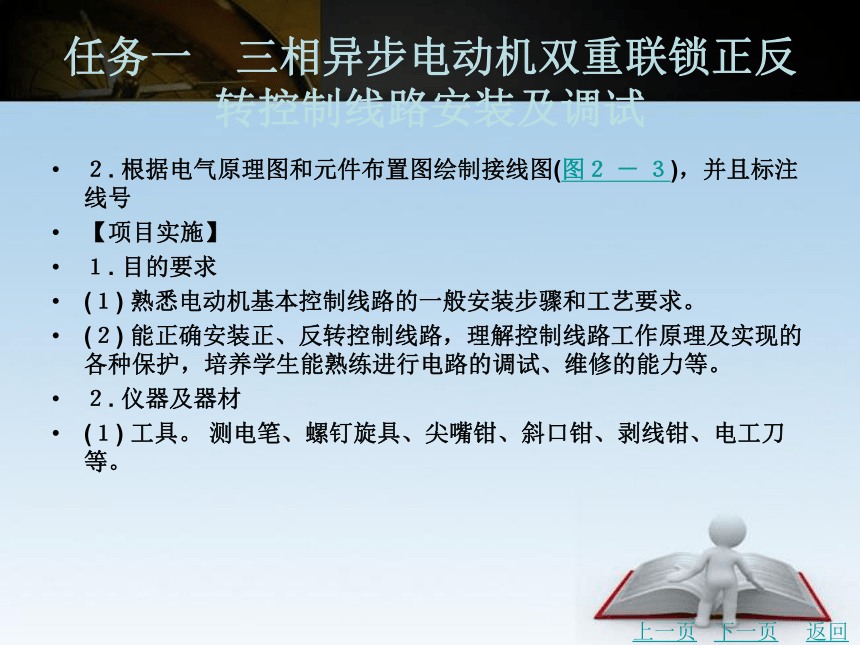

２. 根据电气原理图和元件布置图绘制接线图(图２ － ３)，并且标注线号
【项目实施】
１. 目的要求
(１) 熟悉电动机基本控制线路的一般安装步骤和工艺要求。
(２) 能正确安装正、反转控制线路，理解控制线路工作原理及实现的各种保护，培养学生能熟练进行电路的调试、维修的能力等。
２. 仪器及器材
(１) 工具。 测电笔、螺钉旋具、尖嘴钳、斜口钳、剥线钳、电工刀等。
上一页
下一页
返回
任务一　三相异步电动机双重联锁正反转控制线路安装及调试

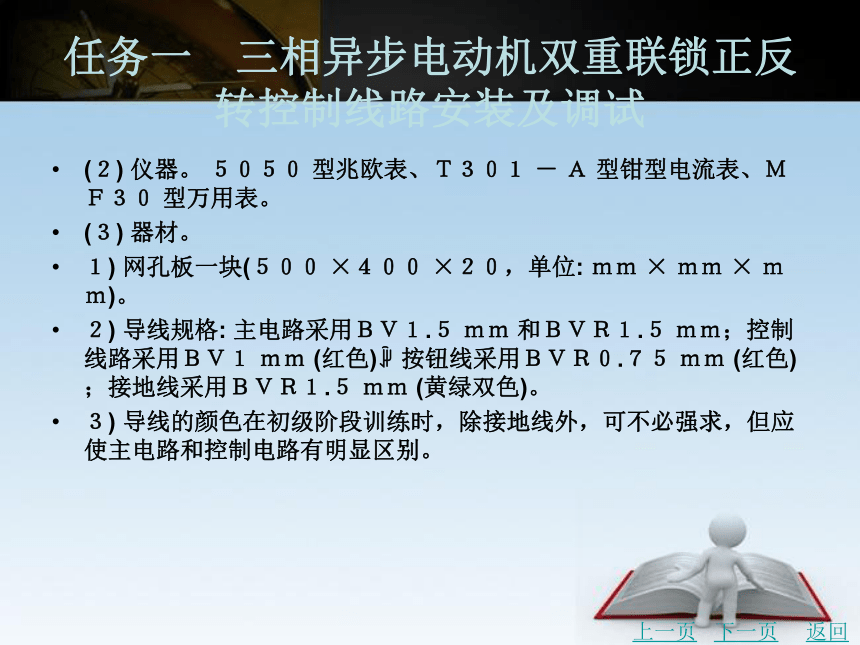

(２) 仪器。 ５０５０ 型兆欧表、Ｔ３０１ － Ａ 型钳型电流表、ＭＦ３０ 型万用表。
(３) 器材。
１) 网孔板一块(５００ ×４００ ×２０，单位: ｍｍ × ｍｍ × ｍｍ)。
２) 导线规格: 主电路采用ＢＶ１.５ ｍｍ 和ＢＶＲ１.５ ｍｍ；控制线路采用ＢＶ１ ｍｍ (红色) 按钮线采用ＢＶＲ０.７５ ｍｍ (红色)；接地线采用ＢＶＲ１.５ ｍｍ (黄绿双色)。
３) 导线的颜色在初级阶段训练时，除接地线外，可不必强求，但应使主电路和控制电路有明显区别。
上一页
下一页
返回
任务一　三相异步电动机双重联锁正反转控制线路安装及调试

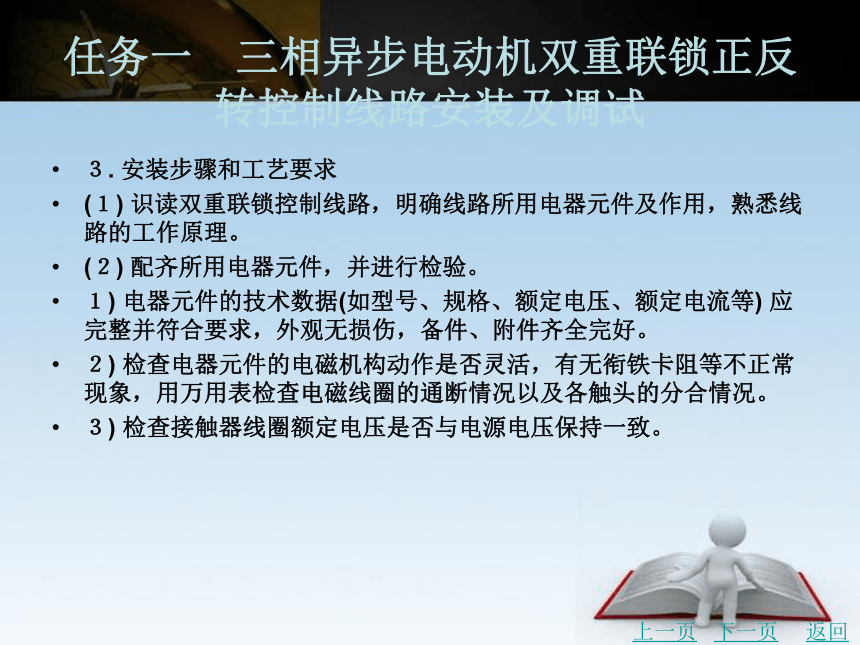

３. 安装步骤和工艺要求
(１) 识读双重联锁控制线路，明确线路所用电器元件及作用，熟悉线路的工作原理。
(２) 配齐所用电器元件，并进行检验。
１) 电器元件的技术数据(如型号、规格、额定电压、额定电流等) 应完整并符合要求，外观无损伤，备件、附件齐全完好。
２) 检查电器元件的电磁机构动作是否灵活，有无衔铁卡阻等不正常现象，用万用表检查电磁线圈的通断情况以及各触头的分合情况。
３) 检查接触器线圈额定电压是否与电源电压保持一致。
上一页
下一页
返回
任务一　三相异步电动机双重联锁正反转控制线路安装及调试
４) 对电动机的质量进行常规检查。
(３) 在控制板上按布线图安装电器元件，并贴上醒目的文字符号。 工艺要求如下:
１) 组合开关、熔断器的受电端子应安装在控制板的外侧。
２) 各元件的安装位置应整齐、匀称，间距合理，便于元件的更换。
３) 紧固各元件时要用力均匀，紧固程度适当。 在紧固熔断器、接触器等易碎裂元件时，应用手按住元件，一边轻轻摇动，一边用旋具轮换旋紧对角线上的螺钉，直到手摇不动后再适当旋紧即可。
４) 按接线图的走线方法进行板前明线布线和套编码套管。
上一页
下一页
返回
任务一　三相异步电动机双重联锁正反转控制线路安装及调试
５) 板前明线布线的工艺要求:
① 布线通道尽可能少，同路并行导线按主、控电路分类集中，单层密排，紧贴安装面布线。
② 同一平面的导线应高低一致或前后一致，不能交叉。 非交叉不可时，该根导线在接线端子引出时，应水平架空跨越，但必须走线合理。
③ 布线应横平竖直，分布均匀。
④ 布线时严禁损伤线芯。
(４) 根据电路图检查控制板布线的正确性。
上一页
下一页
返回
任务一　三相异步电动机双重联锁正反转控制线路安装及调试
(５) 安装电动机。
(６) 连接电源、电动机等控制板外部的导线。
(７) 自检。 学生自检表如下:
(８) 交验。
(９) 通电试车。
上一页
下一页
返回
任务一　三相异步电动机双重联锁正反转控制线路安装及调试
注意事项:
(１) 电动机及按钮的外壳必须可靠接地。
(２) 电源进线应接在螺旋式熔断器的下接线座上，出线应接在上接线座上。
(３) 按钮内接线不可用力过猛，以防螺钉打滑。
(４) 训练应在规定的时间内完成。
【知识超市】
一、低压电气元件
１. 倒顺开关
上一页
下一页
返回
任务一　三相异步电动机双重联锁正反转控制线路安装及调试
倒顺开关是组合开关的一种，是专为控制小容量三相异步电动机
的正反转而设计生产的，如ＨＺ３ － １３２ 型组合开关，俗称倒顺开关或可逆转换开关。 其结构如图２ －４ 所示。
开关的两边各装有三副静触头，右边标有符号Ｌ１、Ｌ２ 和Ｗ，左边标有符号Ｕ、Ｖ 和Ｌ３。
提示!!
当电动机处于正转状态时，要使它反转，应先把手柄扳至“断开” 的位置，使电动机先停转，然后再把手柄扳到“倒” 的位置，使它反转。 若直接把手柄由“顺” 扳到“倒” 的位置，电动机绕组会因电源突然反接而产生很大的反接电流，易使电动机定子绕组过热损坏。
上一页
下一页
返回
任务一　三相异步电动机双重联锁正反转控制线路安装及调试
２. 倒顺开关正反转控制线路常见故障分析及检查方法
上一页
下一页
返回
任务一　三相异步电动机双重联锁正反转控制线路安装及调试
二、正反转线路分析
１. 按钮联锁的正反转控制线路
按钮联锁的正反转控制线路，如图２ －５ 所示，可以克服接触器联锁正反转控制线路操作不便的缺点。
优点: 操作方便。 可实现正反转电路的直接切换。
缺点: 若某一接触器触头熔焊，容易产生电源两相严重短路故障。
上一页
下一页
返回
任务一　三相异步电动机双重联锁正反转控制线路安装及调试
２. 接触器、按钮双重联锁正反转控制线路
接触器联锁控制线路的优点在于工作安全可靠，缺点是操作不便。 电动机从正转变为反转时，必须先按下停止按钮后才能按反转按钮，否则由于接触器联锁的作用，不能实现反转；反之，电动机由反转变为正转时，中间也需要按下停止按钮。 为了克服此线路的不足。可采用接触器、按钮双重联锁正反转控制线路，如图２ －６ 所示。
工作原理: 合上电源开关ＱＳ。
正转控制:
上一页
下一页
返回
任务一　三相异步电动机双重联锁正反转控制线路安装及调试
反转控制:
上一页
下一页
返回
任务一　三相异步电动机双重联锁正反转控制线路安装及调试
若要停止，按下ＳＢ３，整个控制电路失电，主触头分断，电动机Ｍ 失电停转。
提示!!
必须指出ＫＭ１ 和ＫＭ２ 的主触头绝对不允许同时闭合，否则将造成两相电源短路的严重事故。 为了避免两个接触器ＫＭ１ 和ＫＭ２ 同时得电动作，在控制电路中分别串接了对方接触器的常闭触头。
上一页
下一页
返回
任务一　三相异步电动机双重联锁正反转控制线路安装及调试
当其中一个接触器得电动作时，通过其辅助常闭触头使另一个接触器不能得电动作，接触器之间这种相互制约的作用叫作接触器联锁(或互锁)。 实现联锁作用的辅助常闭触头称为联锁触头(或互锁触头)，联锁符号用“▽” 表示。
３. 接触器联锁正反转控制电路的故障检修
上一页
下一页
返回
任务一　三相异步电动机双重联锁正反转控制线路安装及调试
