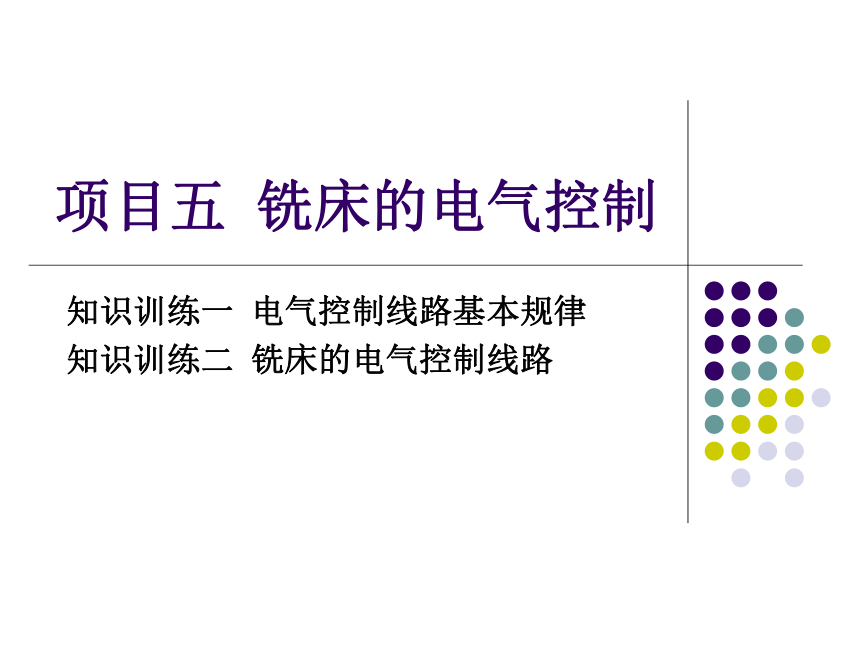

项目五 铣床的电气控制
知识训练一 电气控制线路基本规律
知识训练二 铣床的电气控制线路

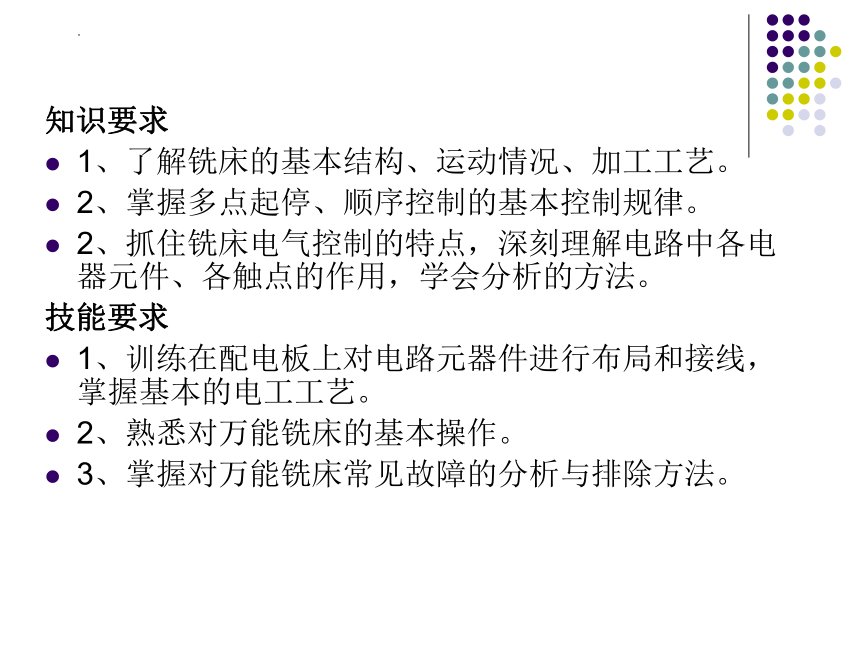

知识要求
1、了解铣床的基本结构、运动情况、加工工艺。
2、掌握多点起停、顺序控制的基本控制规律。
2、抓住铣床电气控制的特点，深刻理解电路中各电器元件、各触点的作用，学会分析的方法。
技能要求
1、训练在配电板上对电路元器件进行布局和接线，掌握基本的电工工艺。
2、熟悉对万能铣床的基本操作。
3、掌握对万能铣床常见故障的分析与排除方法。
知识训练一 电气控制线路基本规律
一、多点控制起、停的联锁控制

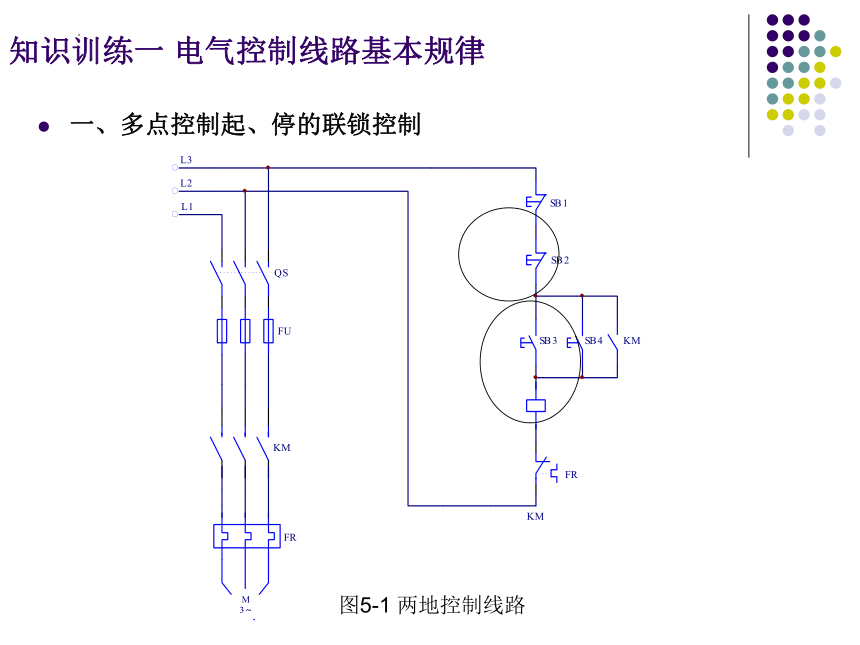

图5-1 两地控制线路

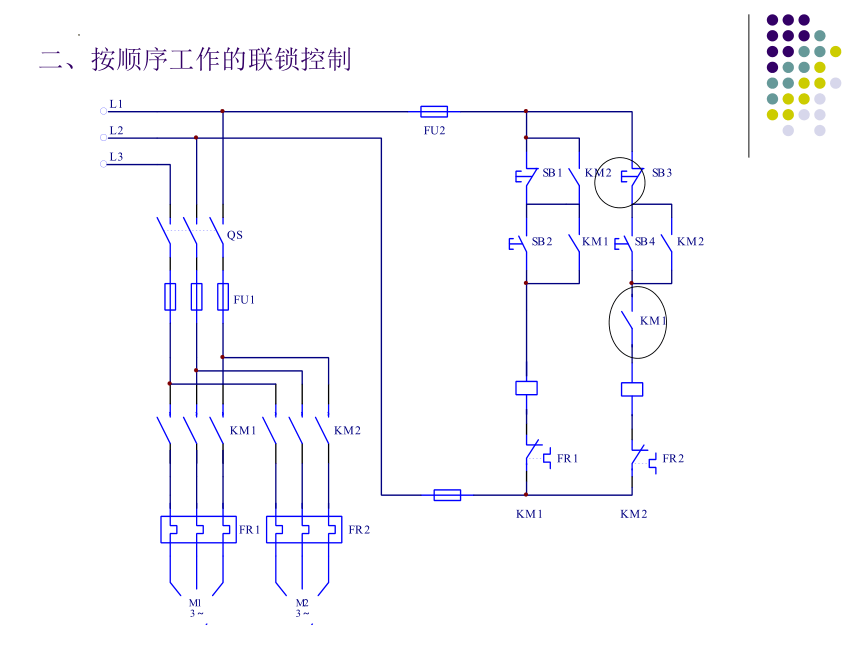

二、按顺序工作的联锁控制
知识训练二 铣床的电气控制线路

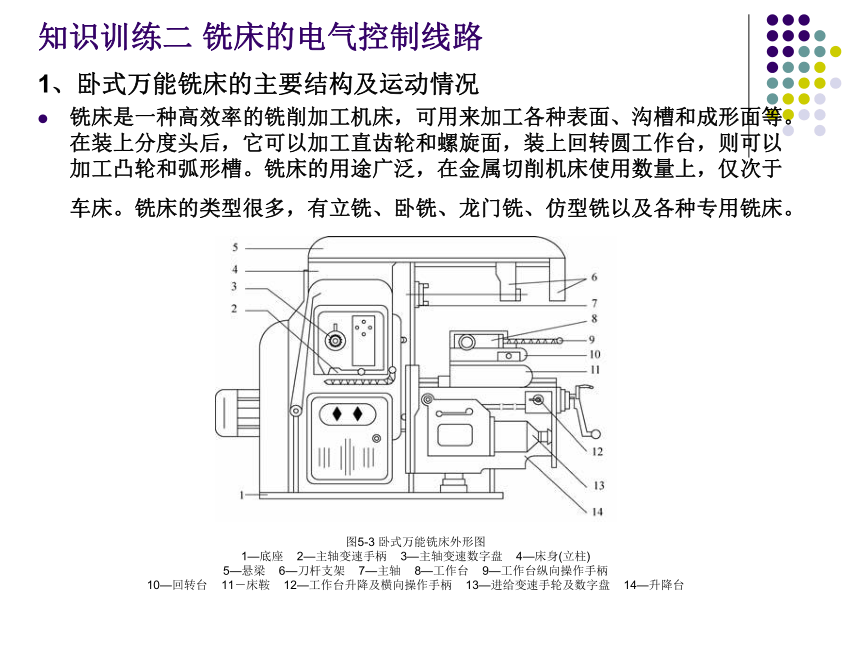

1、卧式万能铣床的主要结构及运动情况
铣床是一种高效率的铣削加工机床，可用来加工各种表面、沟槽和成形面等。在装上分度头后，它可以加工直齿轮和螺旋面，装上回转圆工作台，则可以加工凸轮和弧形槽。铣床的用途广泛，在金属切削机床使用数量上，仅次于车床。铣床的类型很多，有立铣、卧铣、龙门铣、仿型铣以及各种专用铣床。
图5-3 卧式万能铣床外形图
1—底座 2—主轴变速手柄 3—主轴变速数字盘 4—床身(立柱)
5—悬梁 6—刀杆支架 7—主轴 8—工作台 9—工作台纵向操作手柄
10—回转台 11－床鞍 12—工作台升降及横向操作手柄 13—进给变速手轮及数字盘 14—升降台

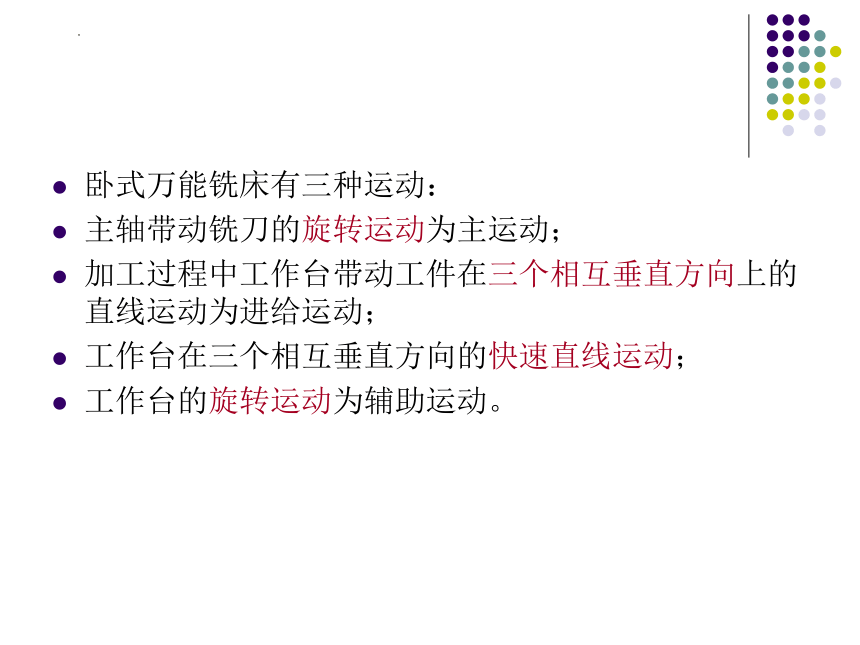

卧式万能铣床有三种运动：
主轴带动铣刀的旋转运动为主运动；
加工过程中工作台带动工件在三个相互垂直方向上的直线运动为进给运动；
工作台在三个相互垂直方向的快速直线运动；
工作台的旋转运动为辅助运动。

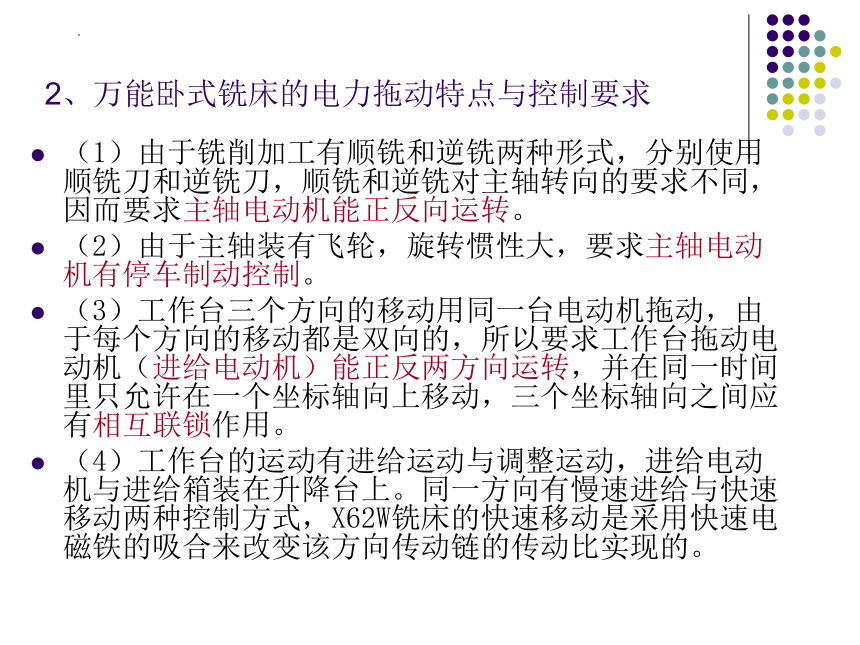

2、万能卧式铣床的电力拖动特点与控制要求
（1）由于铣削加工有顺铣和逆铣两种形式，分别使用顺铣刀和逆铣刀，顺铣和逆铣对主轴转向的要求不同，因而要求主轴电动机能正反向运转。
（2）由于主轴装有飞轮，旋转惯性大，要求主轴电动机有停车制动控制。
（3）工作台三个方向的移动用同一台电动机拖动，由于每个方向的移动都是双向的，所以要求工作台拖动电动机（进给电动机）能正反两方向运转，并在同一时间里只允许在一个坐标轴向上移动，三个坐标轴向之间应有相互联锁作用。
（4）工作台的运动有进给运动与调整运动，进给电动机与进给箱装在升降台上。同一方向有慢速进给与快速移动两种控制方式，X62W铣床的快速移动是采用快速电磁铁的吸合来改变该方向传动链的传动比实现的。
2、万能卧式铣床的电力拖动特点与控制要求
（5）在使用圆台时，要求圆台的旋转运动与工作台的上下、左右、前后方向的运动之间有联锁作用。
（6）根据工艺要求，进给运动要在铣刀旋转后才能进行，而加工结束后，必须在铣刀停转前先停进给运动。即在主轴电动机没有转动时，不允许起动进给电动机。
（7）应有冷却泵电动机拖动冷却泵，供给冷却液。
（8）工作台上下、左右、前后六个方向的运动应具有限位保护。
（9）为使操作者能在铣床的正面、侧面方便地操作，应能在两处控制各部件的起动与停止，并设置有局部照明电路。
X62W卧式铣床
三、XA6132型铣床
与X62W型铣床相比，XA6132铣床主轴电动机采用电磁离合器制动，进给系统、进给拖动的快速移动采用电磁离合器来实现。此外，还加设了主轴上刀制动环节，也由电磁离合器控制。
1、电磁离合器
电磁离合器又称电磁联轴节。它是利用表面摩擦和电磁感应原理，在两个旋转运动的物体间传递转矩的执行电器。由于它便于远距离控制，控制能量小，动作迅速、可靠，结构简单，故广泛应用于机床的自动控制系统中。常用的有摩擦片式、粉末式、转差式等电磁离合器，铣床上多采用摩擦片式电磁离合器。
图5-6 电磁离合器结构图
1-主动轴； 2-从动齿轮；3-套筒；4-衔铁；5-从动摩擦片；
6-主动摩擦片；7-滑环；8-线圈；9-铁心
知识拓展
一、连续工作与点动的联锁控制
二、三相异步电动机起动控制线路
1、定子电路串电阻（或电抗器）的降压起动
2、 星—三角降压起动控制电路
3、自耦变压器降压起动控制线路
三、三相异步电动机调速控制线路
4/2极双速电动机定子绕组接线
双速电动机按钮控制线路
4/2极双速电动机自动控制线路
