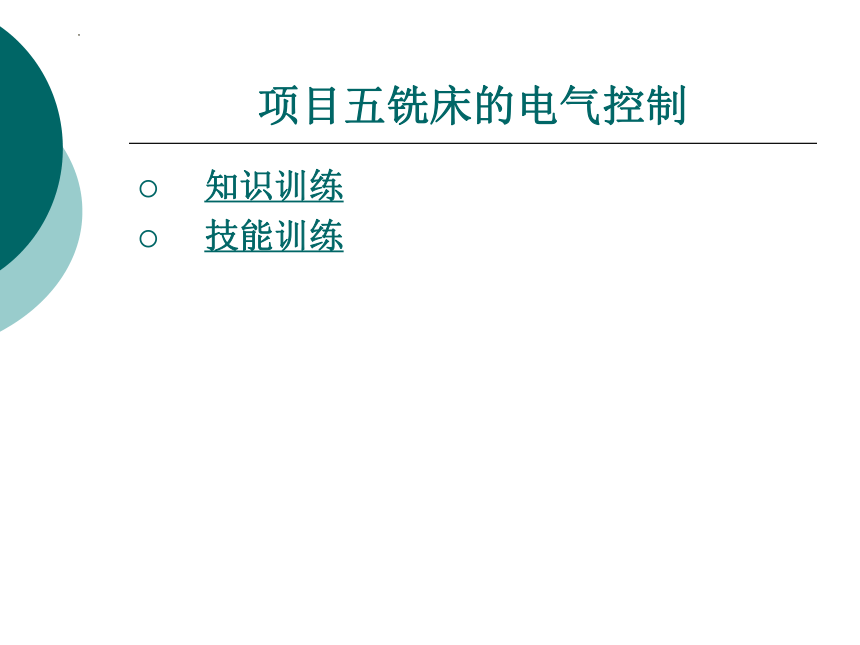

项目五铣床的电气控制
知识训练
技能训练
技能训练

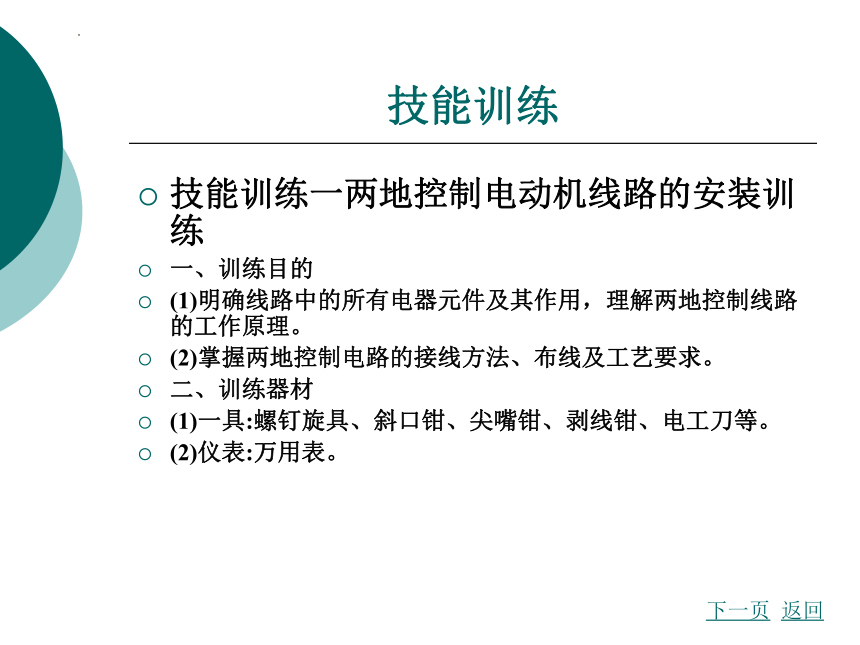

技能训练一两地控制电动机线路的安装训练
一、训练目的
(1)明确线路中的所有电器元件及其作用，理解两地控制线路的工作原理。
(2)掌握两地控制电路的接线方法、布线及工艺要求。
二、训练器材
(1)一具:螺钉旋具、斜口钳、尖嘴钳、剥线钳、电工刀等。
(2)仪表:万用表。
下一页
返回
技能训练

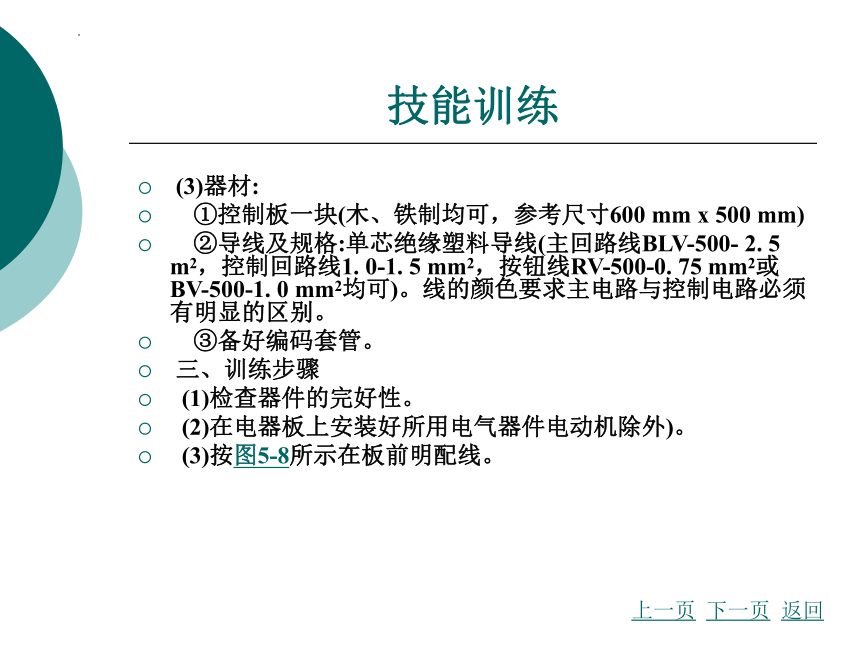

(3)器材:
①控制板一块(木、铁制均可，参考尺寸600 mm x 500 mm)
②导线及规格:单芯绝缘塑料导线(主回路线BLV-500- 2. 5 m2，控制回路线1. 0-1. 5 mm2，按钮线RV-500-0. 75 mm2或BV-500-1. 0 mm2均可)。线的颜色要求主电路与控制电路必须有明显的区别。
③备好编码套管。
三、训练步骤
(1)检查器件的完好性。
(2)在电器板上安装好所用电气器件电动机除外)。
(3)按图5-8所示在板前明配线。
上一页
下一页
返回
技能训练

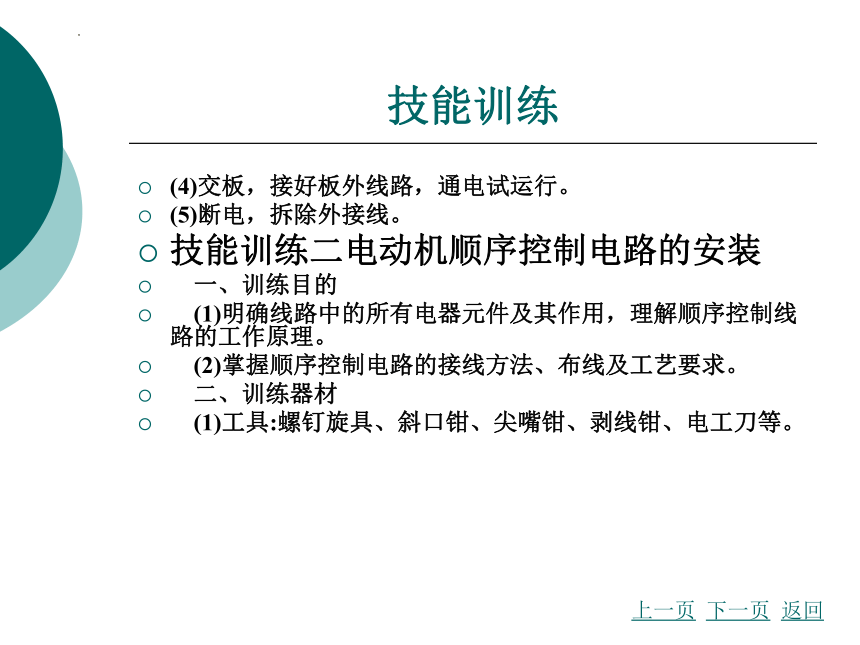

(4)交板，接好板外线路，通电试运行。
(5)断电，拆除外接线。
技能训练二电动机顺序控制电路的安装
一、训练目的
(1)明确线路中的所有电器元件及其作用，理解顺序控制线路的工作原理。
(2)掌握顺序控制电路的接线方法、布线及工艺要求。
二、训练器材
(1)工具:螺钉旋具、斜口钳、尖嘴钳、剥线钳、电工刀等。
上一页
下一页
返回
技能训练

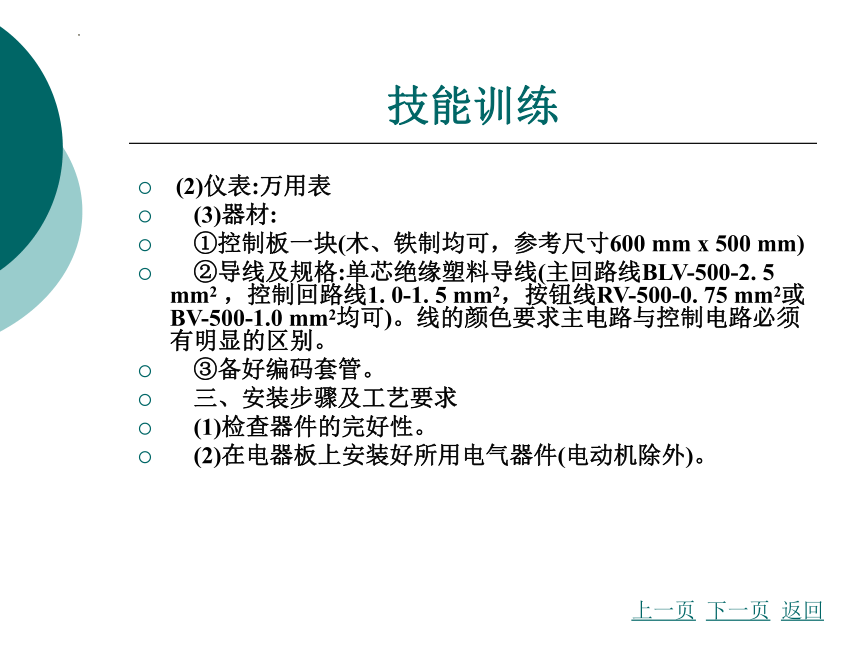

(2)仪表:万用表
(3)器材:
①控制板一块(木、铁制均可，参考尺寸600 mm x 500 mm)
②导线及规格:单芯绝缘塑料导线(主回路线BLV-500-2. 5 mm2 ，控制回路线1. 0-1. 5 mm2，按钮线RV-500-0. 75 mm2或BV-500-1.0 mm2均可)。线的颜色要求主电路与控制电路必须有明显的区别。
③备好编码套管。
三、安装步骤及工艺要求
(1)检查器件的完好性。
(2)在电器板上安装好所用电气器件(电动机除外)。
上一页
下一页
返回
技能训练

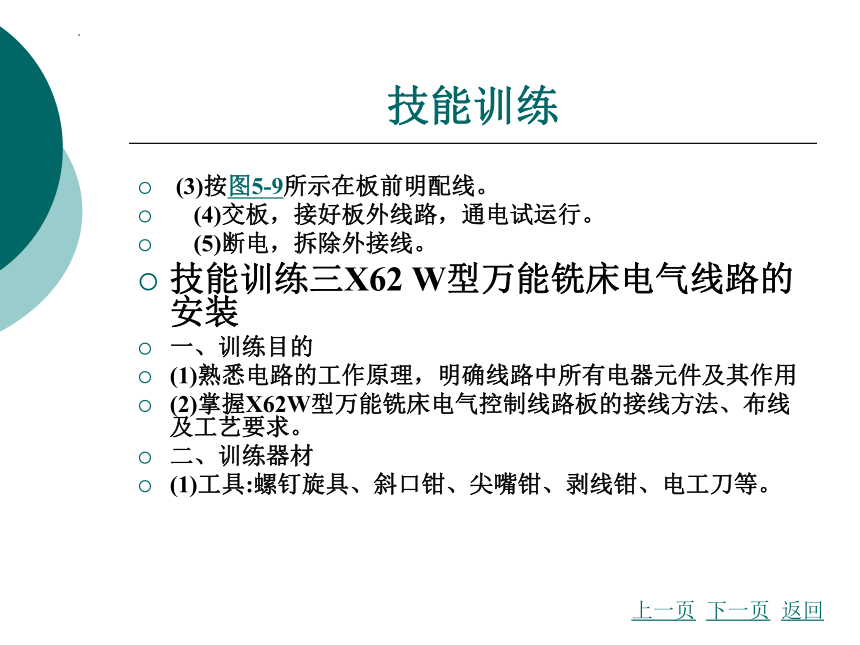

(3)按图5-9所示在板前明配线。
(4)交板，接好板外线路，通电试运行。
(5)断电，拆除外接线。
技能训练三X62 W型万能铣床电气线路的安装
一、训练目的
(1)熟悉电路的工作原理，明确线路中所有电器元件及其作用
(2)掌握X62W型万能铣床电气控制线路板的接线方法、布线及工艺要求。
二、训练器材
(1)工具:螺钉旋具、斜口钳、尖嘴钳、剥线钳、电工刀等。
上一页
下一页
返回
技能训练

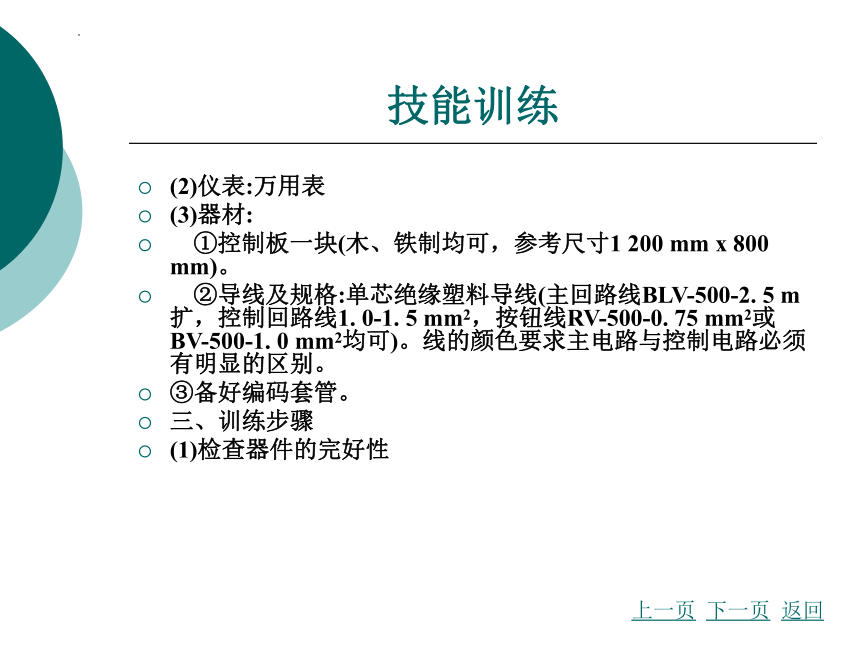

(2)仪表:万用表
(3)器材:
①控制板一块(木、铁制均可，参考尺寸1 200 mm x 800 mm)。
②导线及规格:单芯绝缘塑料导线(主回路线BLV-500-2. 5 m扩，控制回路线1. 0-1. 5 mm2，按钮线RV-500-0. 75 mm2或BV-500-1. 0 mm2均可)。线的颜色要求主电路与控制电路必须有明显的区别。
③备好编码套管。
三、训练步骤
(1)检查器件的完好性
上一页
下一页
返回
技能训练

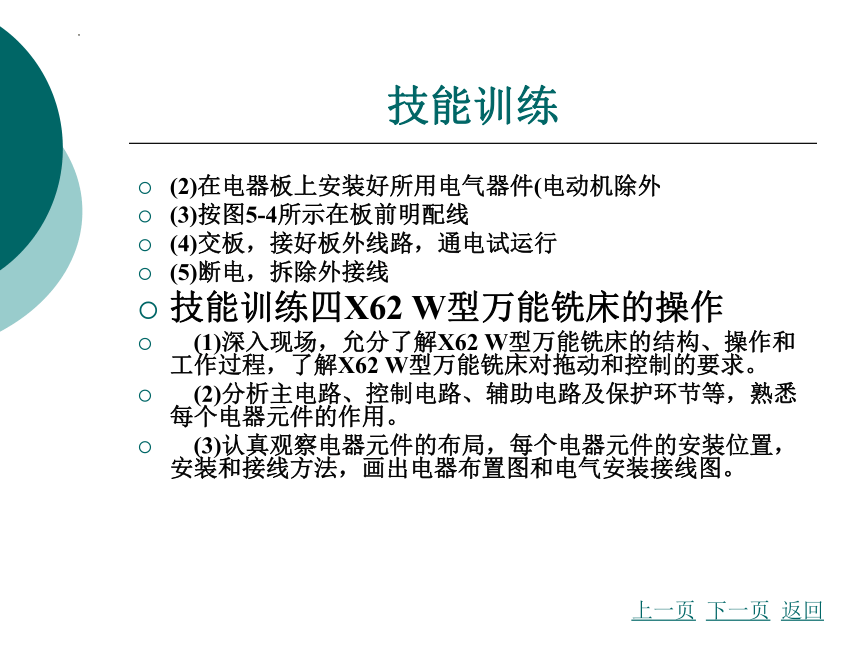

(2)在电器板上安装好所用电气器件(电动机除外
(3)按图5-4所示在板前明配线
(4)交板，接好板外线路，通电试运行
(5)断电，拆除外接线
技能训练四X62 W型万能铣床的操作
(1)深入现场，允分了解X62 W型万能铣床的结构、操作和工作过程，了解X62 W型万能铣床对拖动和控制的要求。
(2)分析主电路、控制电路、辅助电路及保护环节等，熟悉每个电器元件的作用。
(3)认真观察电器元件的布局，每个电器元件的安装位置，安装和接线方法，画出电器布置图和电气安装接线图。
上一页
下一页
返回
技能训练

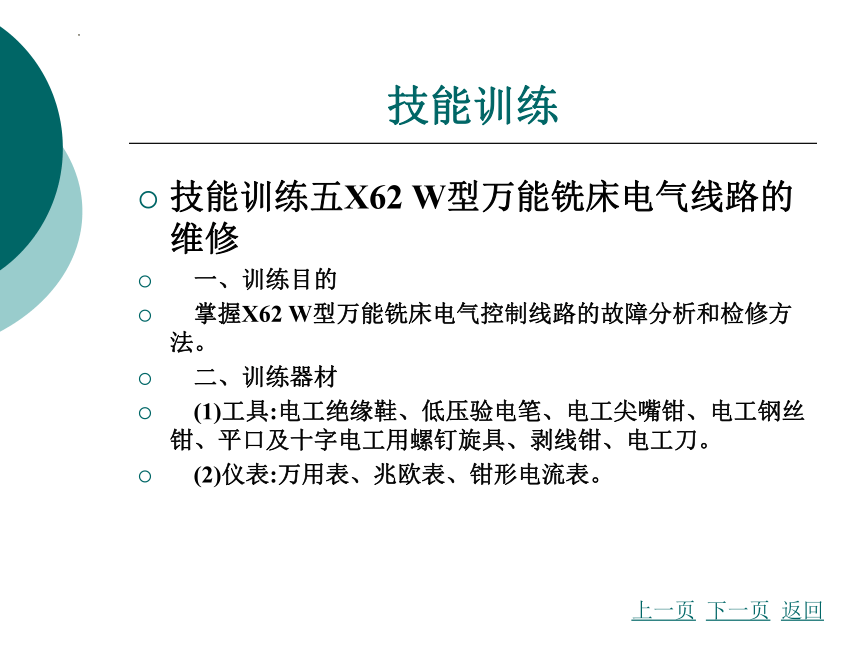

技能训练五X62 W型万能铣床电气线路的维修
一、训练目的
掌握X62 W型万能铣床电气控制线路的故障分析和检修方法。
二、训练器材
(1)工具:电工绝缘鞋、低压验电笔、电工尖嘴钳、电工钢丝钳、平口及十字电工用螺钉旋具、剥线钳、电工刀。
(2)仪表:万用表、兆欧表、钳形电流表。
上一页
下一页
返回
技能训练
三、检修步骤
(1)读懂原理图，熟悉铣床电气元件的安装位置、工作状态，熟悉铣床的操作方法。
(2)在有故障的铣床上或人为设置了故障点的机床上，用通电试验法观察故障现象。
(3)根据故障现象，依据电路图用逻辑分析法确定故障范围。
(4)采取正确的检查方法查找故障点，并排查故障。
(5)检修完毕进行通电试验，并做好维修记录。
上一页
下一页
返回
技能训练
四、注意事项
(1)带电检修时，必须有指导教师做监护，及时提醒学生避免采用对人身或仪表会造成不安全的做法，确保安全工作。
(2)检修中，不得损坏电气元件，严禁人为打一大故障范围或产生新的故障。
(3)检修完毕后进行通电试验，并将故障排查过程填入表5-1中。
上一页
返回
图5-1两地控制线路
返回
图5-2顺序控制线路
返回
图5-3卧式万能铣床外形
1-底座;2-主轴变速手柄;3-主轴变速数字盘;4-床身(立柱);5-悬梁;6-刀]杆支架;7-主轴;8-工作台;9-工作台纵向操作手柄;10-回转台;11-床鞍; 12-工作台升降及横向操作手柄;13-进给变速手轮及数字盘;14-升降台
返回
图5-4 X62W型卧式万能铣床电气控制电路
返回
图5-5主轴变速冲动控制示意图
返回
图5-6电磁离合器结构
1-主动轴;2-从动齿轮;3-套筒;4-衔铁;5-从动摩擦片；6-主动摩擦片;7-滑环;8-线圈;9-铁芯
返回
图5-7 XA6132型铣床控制电路
返回
图5-8电动机的两地控制线路
返回
图5-9电动机顺序控制电路
返回
表5-1故障排查记录表
