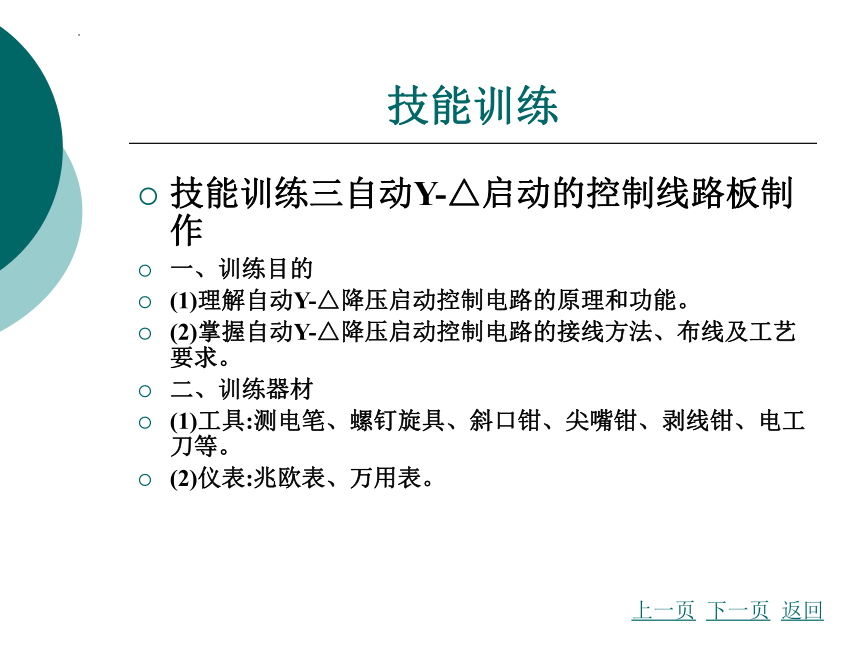

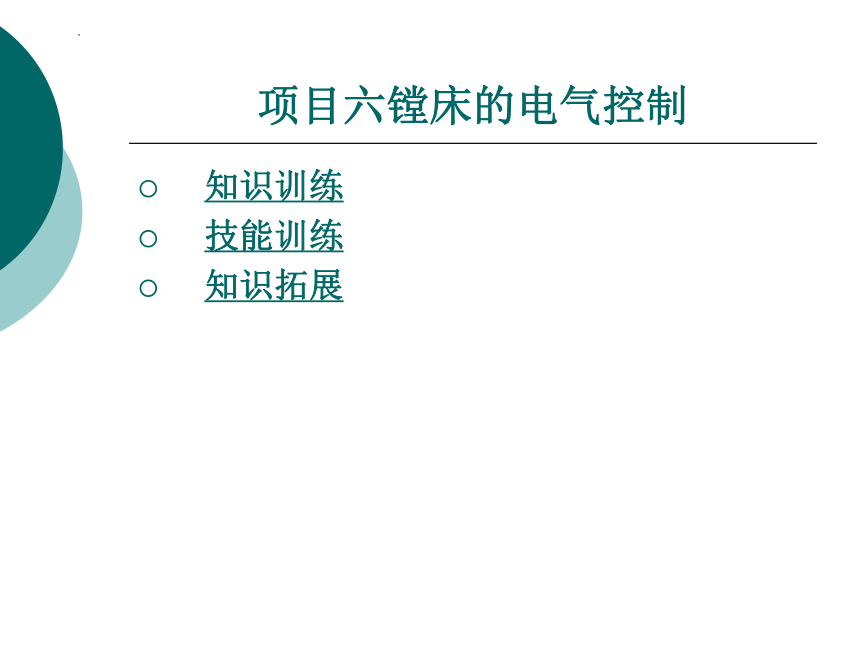

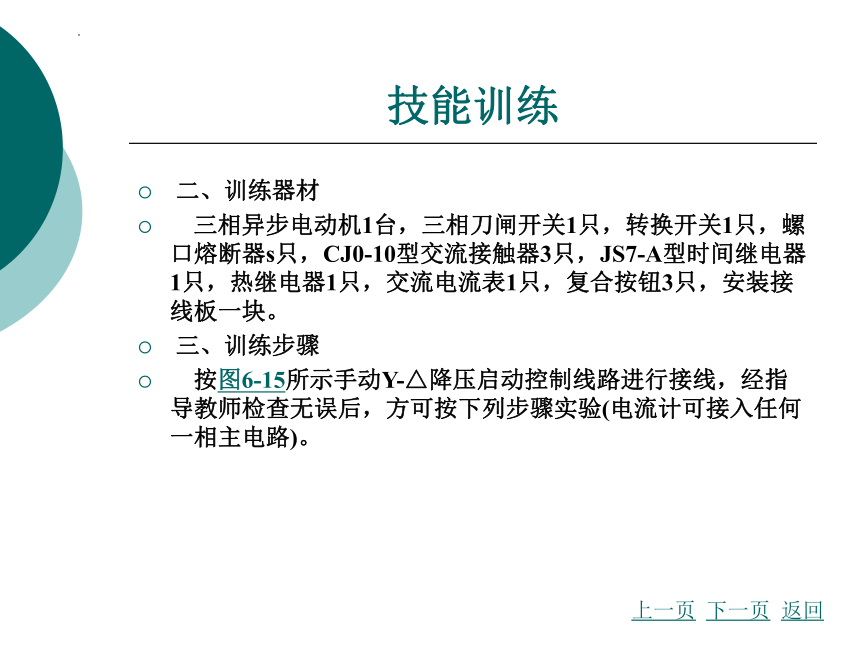

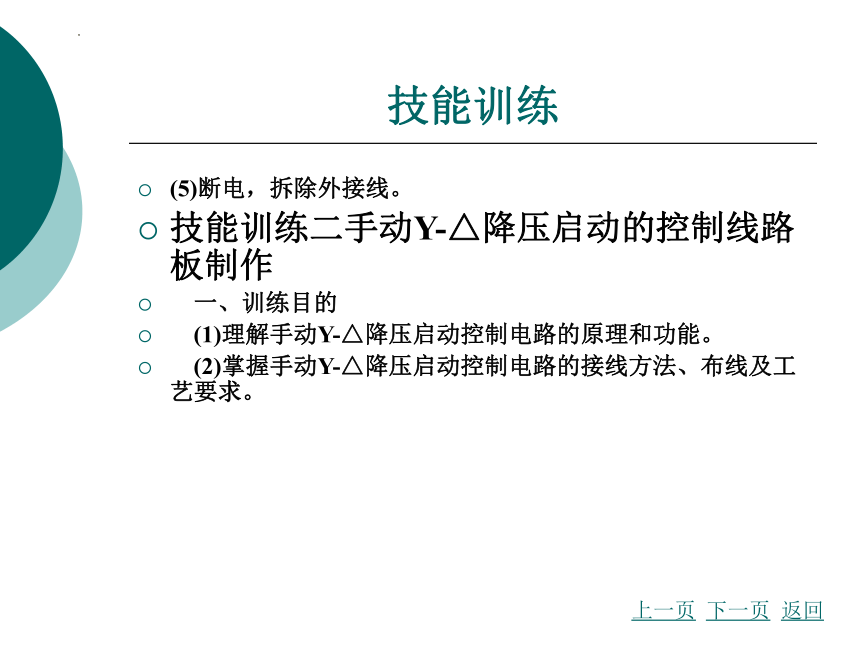

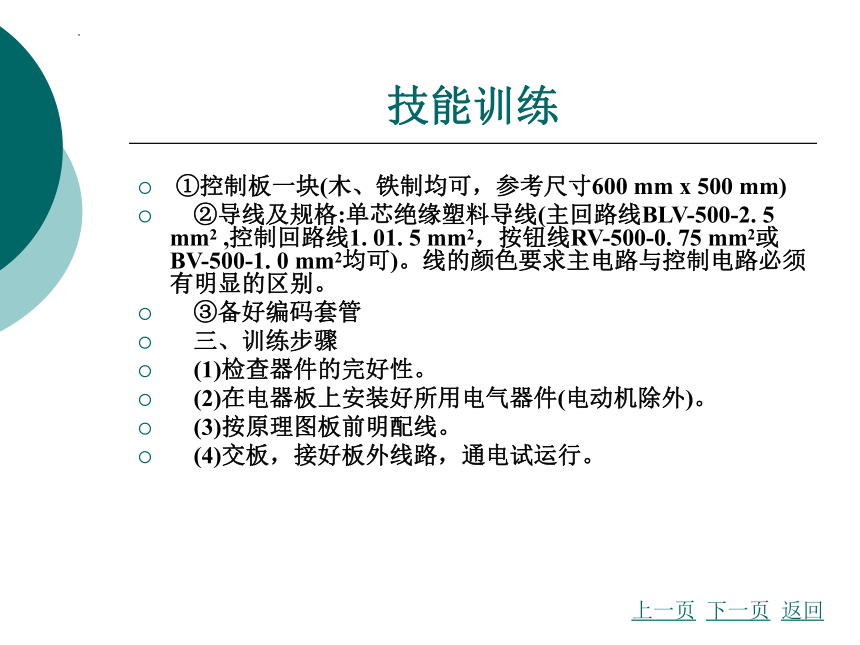

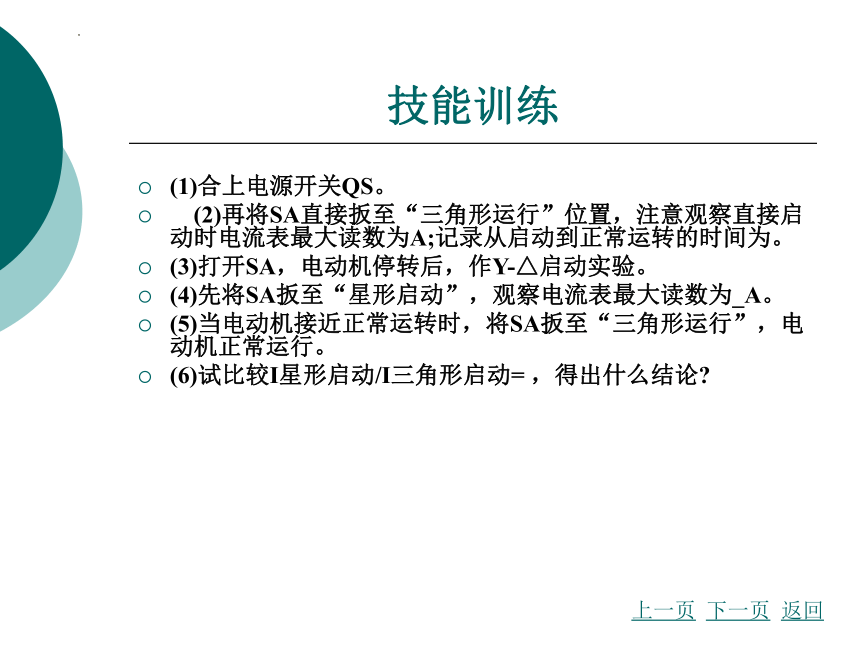

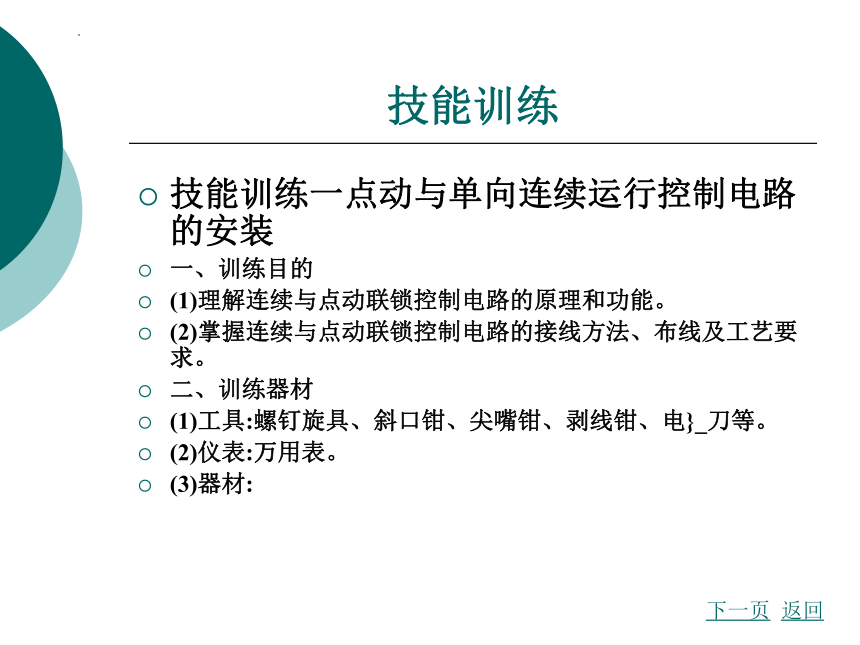

资源简介 (共17张PPT)项目六镗床的电气控制知识训练技能训练知识拓展技能训练技能训练一点动与单向连续运行控制电路的安装一、训练目的(1)理解连续与点动联锁控制电路的原理和功能。(2)掌握连续与点动联锁控制电路的接线方法、布线及工艺要求。二、训练器材(1)工具:螺钉旋具、斜口钳、尖嘴钳、剥线钳、电}_刀等。(2)仪表:万用表。(3)器材:下一页返回技能训练①控制板一块(木、铁制均可,参考尺寸600 mm x 500 mm)②导线及规格:单芯绝缘塑料导线(主回路线BLV-500-2. 5 mm2 ,控制回路线1. 01. 5 mm2,按钮线RV-500-0. 75 mm2或BV-500-1. 0 mm2均可)。线的颜色要求主电路与控制电路必须有明显的区别。③备好编码套管三、训练步骤(1)检查器件的完好性。(2)在电器板上安装好所用电气器件(电动机除外)。(3)按原理图板前明配线。(4)交板,接好板外线路,通电试运行。上一页下一页返回技能训练(5)断电,拆除外接线。技能训练二手动Y-△降压启动的控制线路板制作一、训练目的(1)理解手动Y-△降压启动控制电路的原理和功能。(2)掌握手动Y-△降压启动控制电路的接线方法、布线及工艺要求。上一页下一页返回技能训练二、训练器材三相异步电动机1台,三相刀闸开关1只,转换开关1只,螺口熔断器s只,CJ0-10型交流接触器3只,JS7-A型时间继电器1只,热继电器1只,交流电流表1只,复合按钮3只,安装接线板一块。三、训练步骤按图6-15所示手动Y-△降压启动控制线路进行接线,经指导教师检查无误后,方可按下列步骤实验(电流计可接入任何一相主电路)。上一页下一页返回技能训练(1)合上电源开关QS。(2)再将SA直接扳至“三角形运行”位置,注意观察直接启动时电流表最大读数为A;记录从启动到正常运转的时间为。(3)打开SA,电动机停转后,作Y-△启动实验。(4)先将SA扳至“星形启动”,观察电流表最大读数为_A。(5)当电动机接近正常运转时,将SA扳至“三角形运行”,电动机正常运行。(6)试比较I星形启动/I三角形启动= ,得出什么结论 上一页下一页返回技能训练技能训练三自动Y-△启动的控制线路板制作一、训练目的(1)理解自动Y-△降压启动控制电路的原理和功能。(2)掌握自动Y-△降压启动控制电路的接线方法、布线及工艺要求。二、训练器材(1)工具:测电笔、螺钉旋具、斜口钳、尖嘴钳、剥线钳、电工刀等。(2)仪表:兆欧表、万用表。上一页下一页返回技能训练(3)器材:①控制板一块(包括所用的低压电器器件)②导线及规格:主电路导线由电动机容量确定;控制电路一般采用截血为1 mm2的铜芯导线(BV);按钮线一般采用0. 75 mm2的铜芯线(RV);导线的颜色要求主电路与控制电路必须有明显的区别。③备好编码套管。三、训练步骤(1)按图6-4所示配齐所有电器元件,并进行检验。(2)在控制板上安装电器元件。上一页下一页返回技能训练(3)按接线图的走线方法进行板前明线布线和套上编码套管,注意板前明线布线的工艺要求。(4)根据电气接线图检查控制板布线是否正确。(5)安装电动机。(6)连接电动机和按钮金属外壳的保护接地线(若按钮为塑料外壳,则按钮外壳不需接地线)。(7)连接电源、电动机等控制板外部的导线。(8)检查线路确保接线正确。上一页下一页返回技能训练(9)通电试车,排查故障。四、注意事项(1)电动机及按钮的金属外壳必须可靠接地(若按钮为塑料外壳,则按钮外壳不需要接地线)。(2)按钮内接线时,用力不可过猛,以防螺钉打滑。(3)按钮内部的接线不要接错,启动按钮必须接常开按钮(可用万用表的欧姆挡判别)。注意SB2要接成复合按钮的形式。(4)用Y一△降压启动的电动机,必须有6个出线端子(即接线盒内的连接片要拆开),并且定子绕组在三角形接法时的额定电压应该等于380V。上一页下一页返回技能训练(5)接线时要保证电动机三角形接法的正确性,即接触器KM2主触头闭合时,应保证定子绕组的U1与W2, V1与U2, W1与V2相连接。(6)接触器KM3的进线必须从三相定子绕组的末端引入,若误将其首端引入,则在KM3吸合时会产生三相电源短路事故。(7)时间继电器的常开触头不能接错(用万用表欧姆挡检测)。(8)编码套管套装要正确。上一页下一页返回技能训练技能训练四三相双速异步电动机变速控制电路的安装训练一、训练目的(1)理解三相双速异步电动机变速控制电路的原理和功能。(2)掌握三相双速异步电动机变速控制电路的接线方法、布线及工艺要求。二、训练器材(1)工具:螺钉旋具、斜口钳、尖嘴钳、剥线钳、电工刀等。(2)仪表:万用表。上一页下一页返回技能训练(3)器材:①控制板一块(木、铁制均可,参考尺寸600 mm x 500 mm)。②导线及规格:单芯绝缘塑料导线(主回路线BLV-500 - 2. 5 mm2 ,控制回路线1. 0-1. 5 mm2,按钮线RV - 500-0. 75 mm2或BV-500-1. 0 mm2均可)。线的颜色要求主电路与控制电路必须有明显的区别。③备好编码套管。三、训练步骤(1)检查器件的完好性。(2)在电器板上安装好所用电气器件(电动机除外)。(3)按图6-16所示在板前明配线。上一页下一页返回技能训练(4)交板,接好板外线路,通电试运行。(5)断电,拆除外接线。技能训练五T68型卧式膛床的操作(1)深入现场,充分了解T68型卧式锁床的结构、操作和工作过程,了解T68型卧式锁床对拖动和控制的要求。(2)分析主电路、控制电路、辅助电路及保护环节等,熟悉每个电器元件的作用。(3)认真观察电器元件的布局,每个电器元件的安装位置,安装和接线方法,画出电器布置图和电气安装接线图。上一页下一页返回技能训练技能训练六T68型卧式膛床电气控制线路的检修一、训练目的掌握T68型卧式锁床电气控制线路的故障分析和检修方法。二、训练器材(1)工具:电工绝缘鞋、低压验电笔、电工尖嘴钳、电工钢丝钳、平口及十字电工用螺钉旋具、剥线钳、电工刀。(2)仪表:万用表、兆欧表、钳形电流表。上一页下一页返回技能训练三、检修步骤(1)参照电气原理图、电器位置图和机床接线图,熟悉电器元件的分布位置和走线情况。(2)在指导教师的指导下对T68型卧式锁床进行操作,了解锁床的各种工作状态及操作方法。(3)检修步骤如下:①用通电试验法观察故障现象。②根据故障现象,依据电路图用逻辑分析法确定故障范围。③采取正确的检查方法查找故障点,并排查故障。④检修完毕进行通电试验,并做好维修记录。上一页下一页返回技能训练四、注意事项(1)熟悉T68型卧式锁床电气控制线路的基本环节及控制要求。(2)检修所有工具、仪表,应符合使用要求。(3)排查故障时,必须修复故障点,但不得用元件替换法。(4)检修时严禁扩大故障范围而产生新的故障。(5)带点检修时要注意安全,必须有指导教师进行现场监护。(6)检修完毕后进行通电试验,并将故障排查过程填入表6-1中。上一页返回 展开更多...... 收起↑ 资源预览
