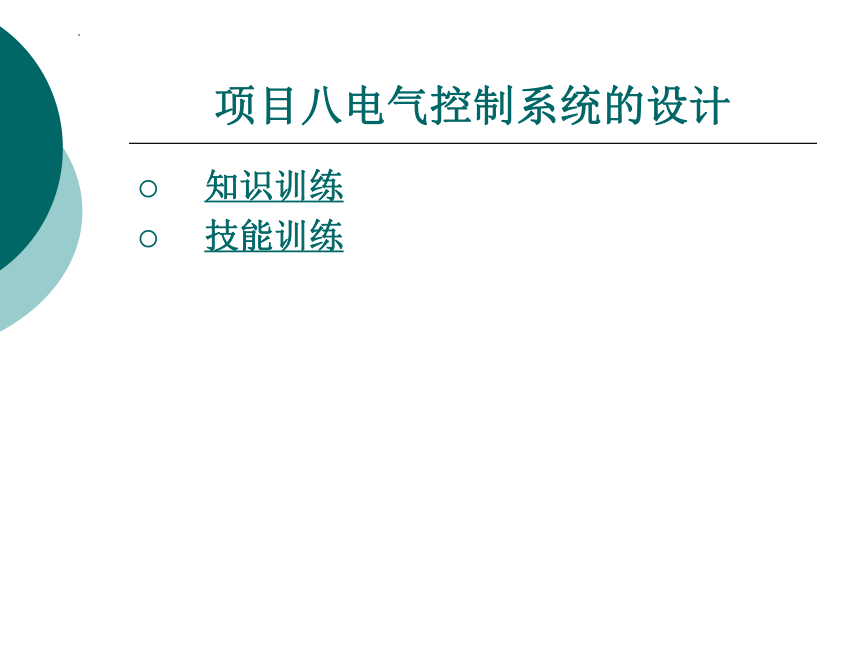

项目八电气控制系统的设计
知识训练
技能训练
技能训练

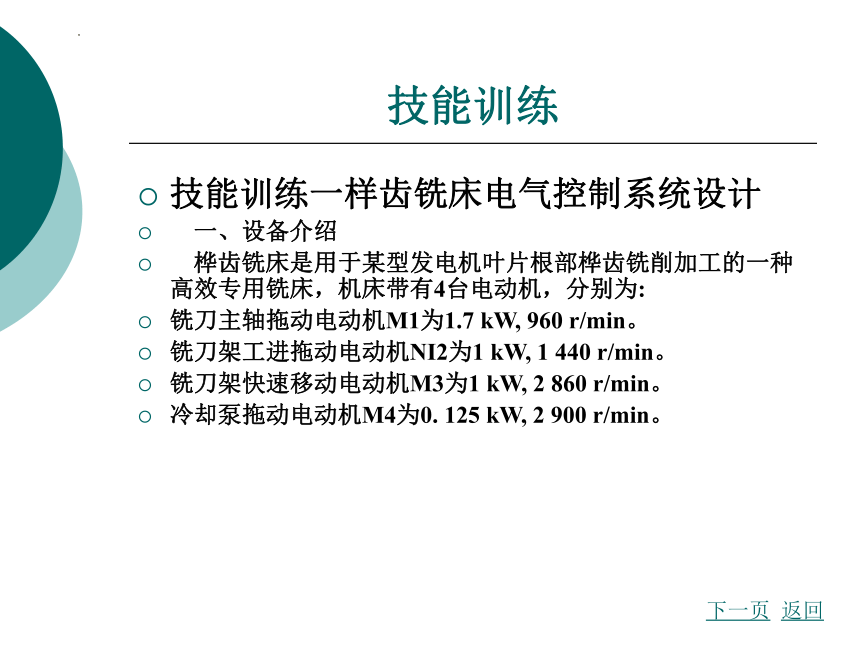

技能训练一样齿铣床电气控制系统设计
一、设备介绍
桦齿铣床是用于某型发电机叶片根部桦齿铣削加工的一种高效专用铣床，机床带有4台电动机，分别为:
铣刀主轴拖动电动机M1为1.7 kW, 960 r/min。
铣刀架工进拖动电动机NI2为1 kW, 1 440 r/min。
铣刀架快速移动电动机M3为1 kW, 2 860 r/min。
冷却泵拖动电动机M4为0. 125 kW, 2 900 r/min。
下一页
返回
技能训练

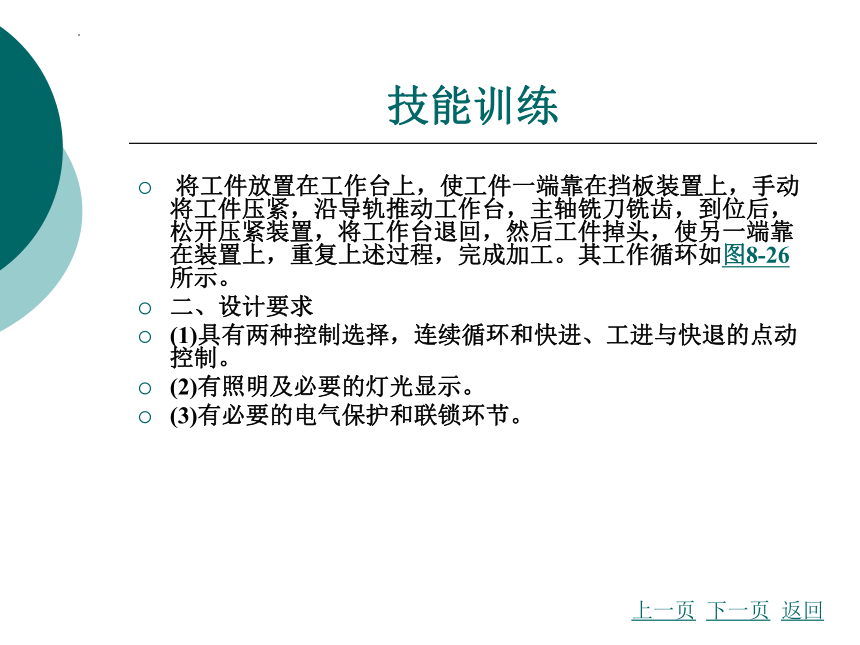

将工件放置在工作台上，使工件一端靠在挡板装置上，手动将工件压紧，沿导轨推动工作台，主轴铣刀铣齿，到位后，松开压紧装置，将工作台退回，然后工件掉头，使另一端靠在装置上，重复上述过程，完成加工。其工作循环如图8-26所示。
二、设计要求
(1)具有两种控制选择，连续循环和快进、工进与快退的点动控制。
(2)有照明及必要的灯光显示。
(3)有必要的电气保护和联锁环节。
上一页
下一页
返回
技能训练

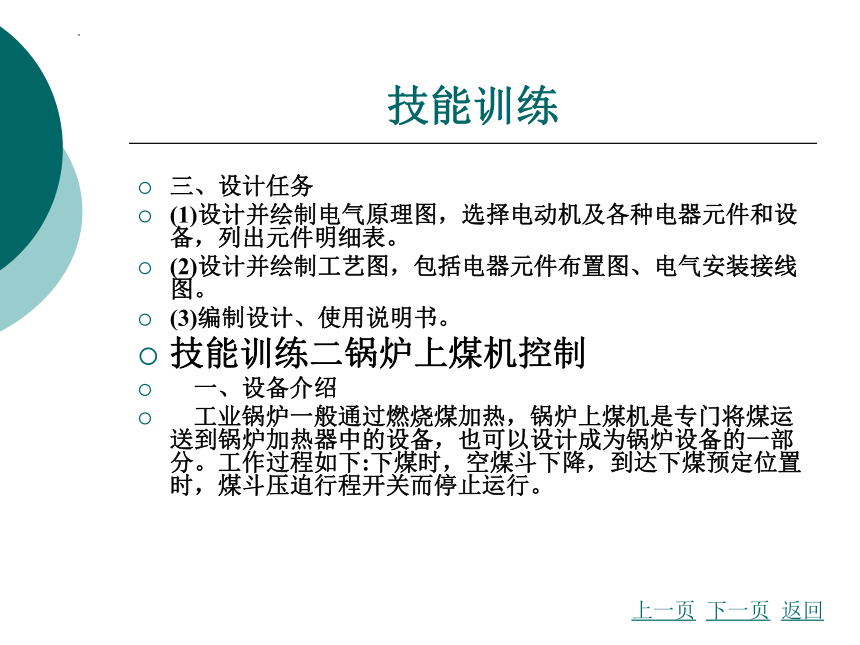

三、设计任务
(1)设计并绘制电气原理图，选择电动机及各种电器元件和设备，列出元件明细表。
(2)设计并绘制工艺图，包括电器元件布置图、电气安装接线图。
(3)编制设计、使用说明书。
技能训练二锅炉上煤机控制
一、设备介绍
工业锅炉一般通过燃烧煤加热，锅炉上煤机是专门将煤运送到锅炉加热器中的设备，也可以设计成为锅炉设备的一部分。工作过程如下:下煤时，空煤斗下降，到达下煤预定位置时，煤斗压迫行程开关而停止运行。
上一页
下一页
返回
技能训练

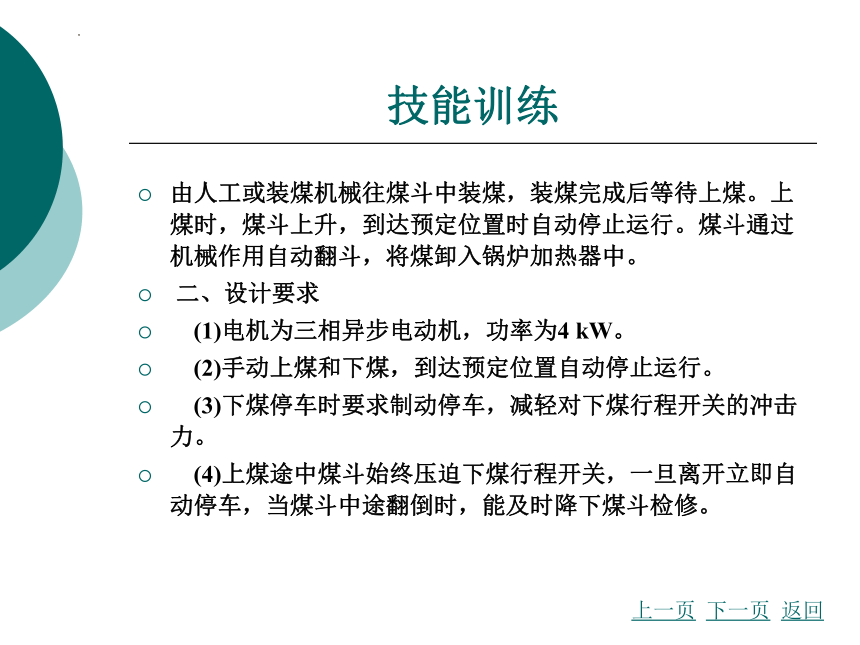

由人工或装煤机械往煤斗中装煤，装煤完成后等待上煤。上煤时，煤斗上升，到达预定位置时自动停止运行。煤斗通过机械作用自动翻斗，将煤卸入锅炉加热器中。
二、设计要求
(1)电机为三相异步电动机，功率为4 kW。
(2)手动上煤和下煤，到达预定位置自动停止运行。
(3)下煤停车时要求制动停车，减轻对下煤行程开关的冲击力。
(4)上煤途中煤斗始终压迫下煤行程开关，一旦离开立即自动停车，当煤斗中途翻倒时，能及时降下煤斗检修。
上一页
下一页
返回
技能训练

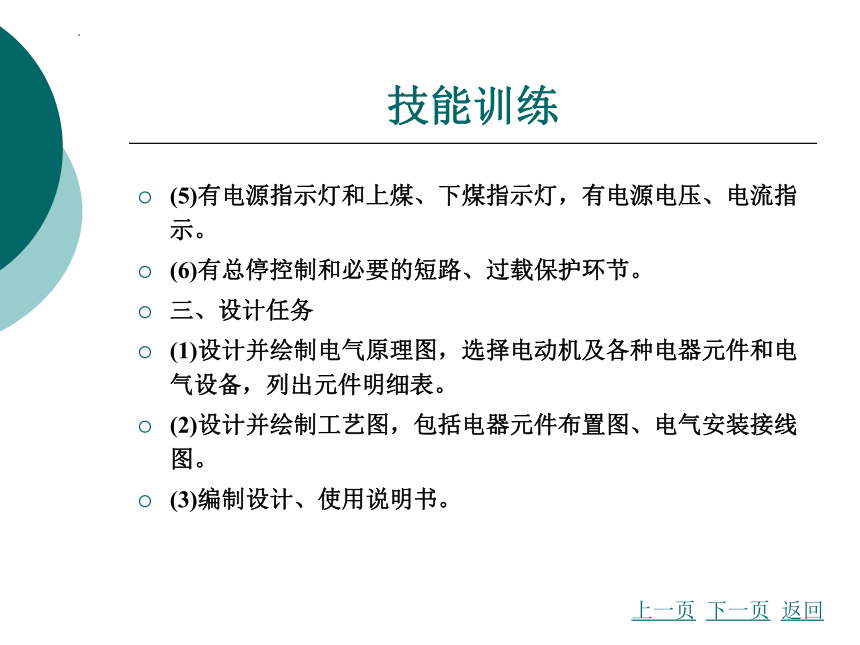

(5)有电源指示灯和上煤、下煤指示灯，有电源电压、电流指示。
(6)有总停控制和必要的短路、过载保护环节。
三、设计任务
(1)设计并绘制电气原理图，选择电动机及各种电器元件和电气设备，列出元件明细表。
(2)设计并绘制工艺图，包括电器元件布置图、电气安装接线图。
(3)编制设计、使用说明书。
上一页
下一页
返回
技能训练

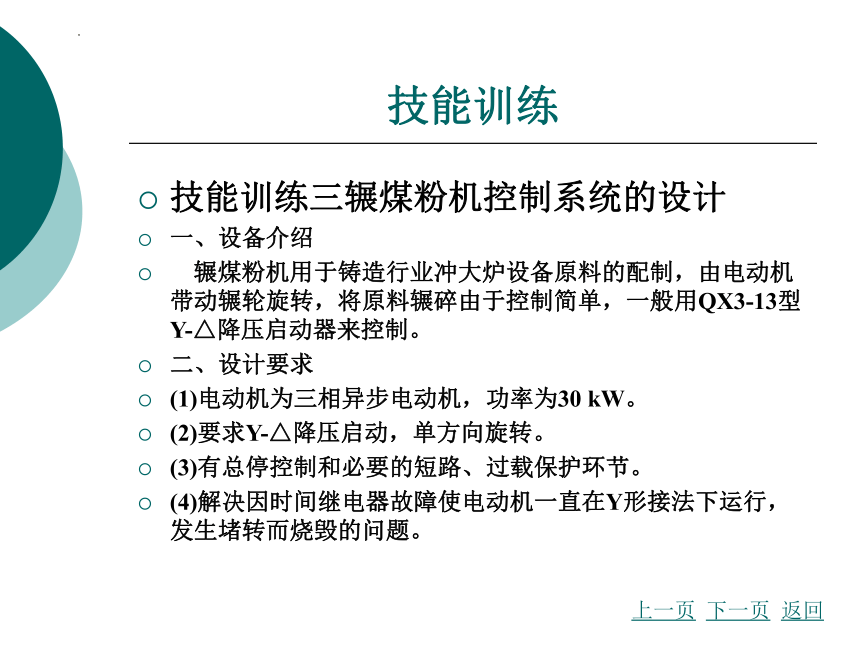

技能训练三辗煤粉机控制系统的设计
一、设备介绍
辗煤粉机用于铸造行业冲大炉设备原料的配制，由电动机带动辗轮旋转，将原料辗碎由于控制简单，一般用QX3-13型Y-△降压启动器来控制。
二、设计要求
(1)电动机为三相异步电动机，功率为30 kW。
(2)要求Y-△降压启动，单方向旋转。
(3)有总停控制和必要的短路、过载保护环节。
(4)解决因时间继电器故障使电动机一直在Y形接法下运行，发生堵转而烧毁的问题。
上一页
下一页
返回
技能训练

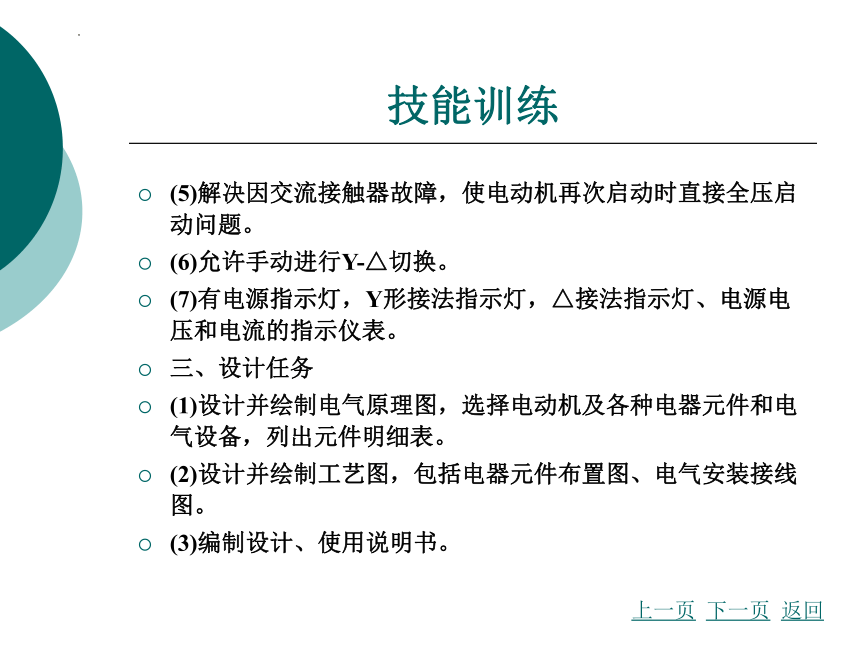

(5)解决因交流接触器故障，使电动机再次启动时直接全压启动问题。
(6)允许手动进行Y-△切换。
(7)有电源指示灯，Y形接法指示灯，△接法指示灯、电源电压和电流的指示仪表。
三、设计任务
(1)设计并绘制电气原理图，选择电动机及各种电器元件和电气设备，列出元件明细表。
(2)设计并绘制工艺图，包括电器元件布置图、电气安装接线图。
(3)编制设计、使用说明书。
上一页
下一页
返回
技能训练

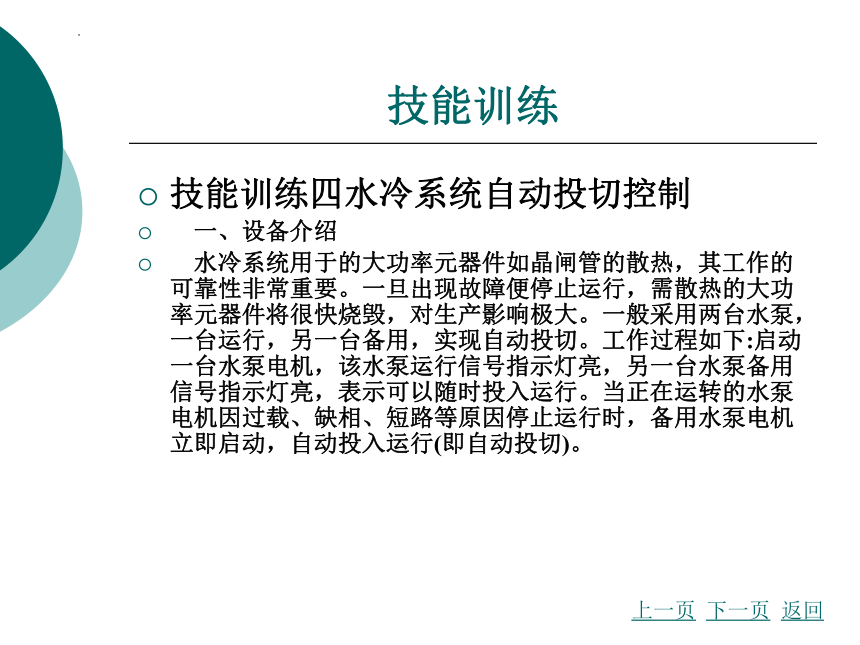

技能训练四水冷系统自动投切控制
一、设备介绍
水冷系统用于的大功率元器件如晶闸管的散热，其工作的可靠性非常重要。一旦出现故障便停止运行，需散热的大功率元器件将很快烧毁，对生产影响极大。一般采用两台水泵，一台运行，另一台备用，实现自动投切。工作过程如下:启动一台水泵电机，该水泵运行信号指示灯亮，另一台水泵备用信号指示灯亮，表示可以随时投入运行。当正在运转的水泵电机因过载、缺相、短路等原因停止运行时，备用水泵电机立即启动，自动投入运行(即自动投切)。
上一页
下一页
返回
技能训练
二、设计要求
(1)两台水泵电机型号为Y132S2 -2,额定功率为7. 5 kW。
(2)两台电机均为全压启动，单方向旋转。
(3)一台电机因过载、缺相、短路等原因停转时，另一台电机立即投入运行，两台电机任意互相备用。
(4)运行的电机有运行指示灯显示，备用的电机有备用指示灯显示，有电源电压、电流指示。
(5)有总停控制和必要的短路、过载保护环节。
上一页
下一页
返回
技能训练

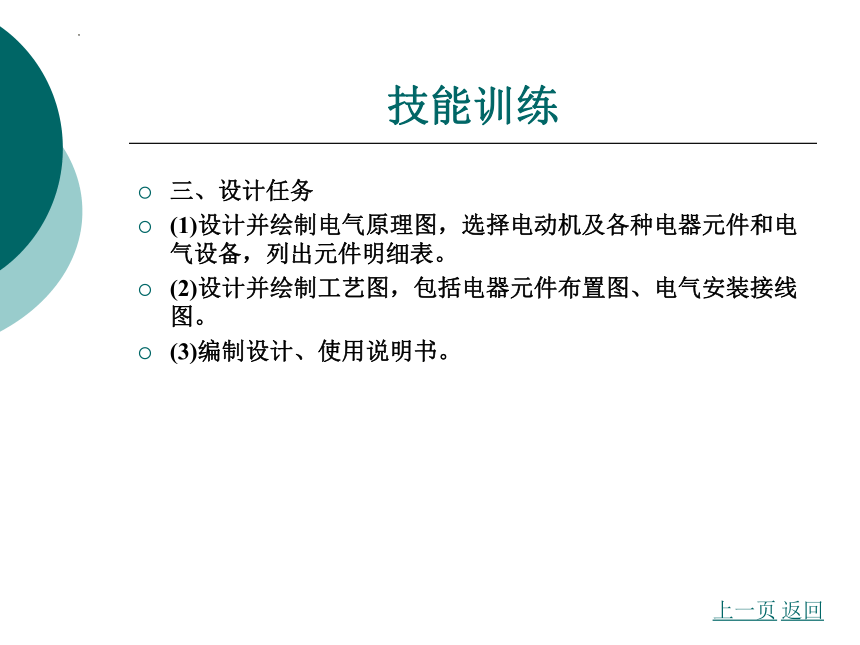

三、设计任务
(1)设计并绘制电气原理图，选择电动机及各种电器元件和电气设备，列出元件明细表。
(2)设计并绘制工艺图，包括电器元件布置图、电气安装接线图。
(3)编制设计、使用说明书。
上一页
返回

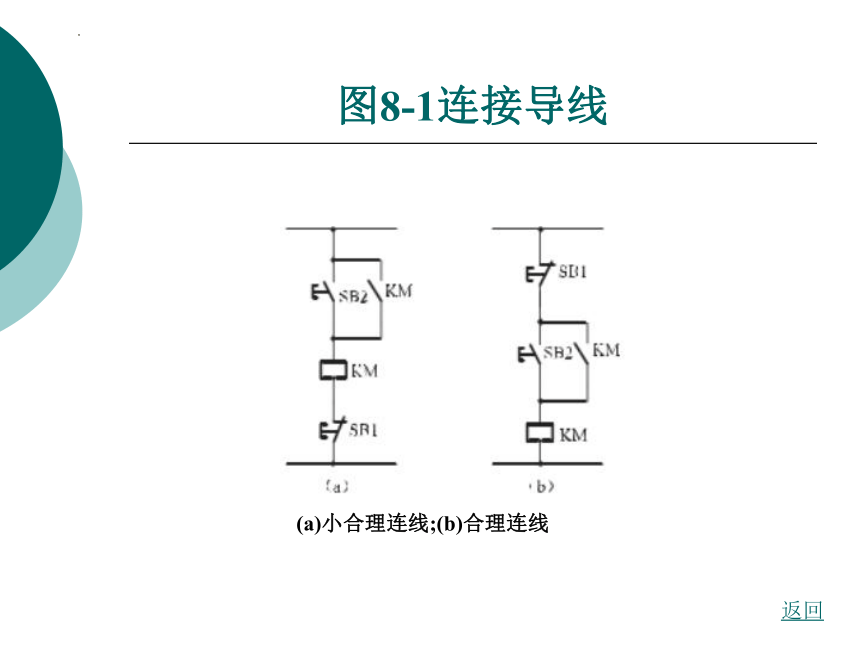

图8-1连接导线
(a)小合理连线;(b)合理连线
返回
图8-2触点简化与合并
返回
图8-3转换触点
返回
图8-4利用半导体二极管减少触点数目
返回
图8-5 Y-△降压启动控制线路
返回
图8-6触点的正确连接
返回
图8-7线圈不能串联连接
(a)小合理连接;(b)合理连接
返回
图8-8减少多个电气元器件依次通电
(a)小合理接线;(b)合理接线
返回
图8-9寄生电路的产生
返回
图8-10 触点的“竞争”与“冒险”
返回
图8-11短路保护
返回
图8-12过电流保护
(a)绕线型异步电动机过电流继电器保护;
(b)笼型异步电动机过电流继电器保护
返回
图8-13过载保护
返回
图8-14零电压保护与欠电压保护
返回
图8-15用按钮实现的保护
返回
图8-16横梁控制电路初步设计
返回
图8-17横梁控制电路设计
返回
图8-18逻辑运算电路
(a)逻辑与电路;(b)逻辑或电路;(c)逻辑非电路
返回
图8-19两个相等函数的等效电路
返回
表8-1接触器、继电器通电后动作状态表
返回
图8-20化简后的电气控制线路
返回
图8-21 C620-1型车床控制盘电器布置
返回
图8-22 C620-1型车床电气安装接线图
返回
图8-23 CA6140型卧式车床的电气控制线路图
返回
图8-24电器元件布置图
返回
图8-25电气接线图
返回
图8-26桦齿铣加工动作循环图
返回
