女裤CAD制板
项 目 三
目录/contents
女西裤CAD制板
01
女紧身牛仔裤CAD制板
02
项 目 描 述
裤装是女性服装中常用的款式，是下装的主要服装品种之一，裤子在形状、长短等细节上，有多种多样的变化。女裤按照形态区分，有灯笼裤、运动裤、喇叭裤、锥形裤、踏脚裤、裙裤等。通过学习裤子的基本款—女西裤的制板、放缝、放码及排料，再利用省、褶工具的变化以及，分割方法，进行裤子拓展变化，从而能对市场上流行的裤子款式进行制板、放缝、放码及排料。

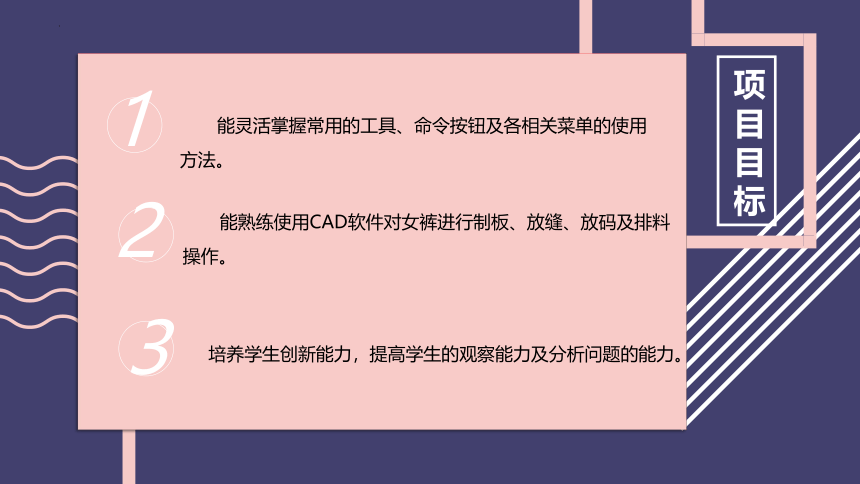

项目目标
1
2
3
能灵活掌握常用的工具、命令按钮及各相关菜单的使用方法。
能熟练使用CAD软件对女裤进行制板、放缝、放码及排料操作。
培养学生创新能力，提高学生的观察能力及分析问题的能力。
任务一 女西裤CAD制板

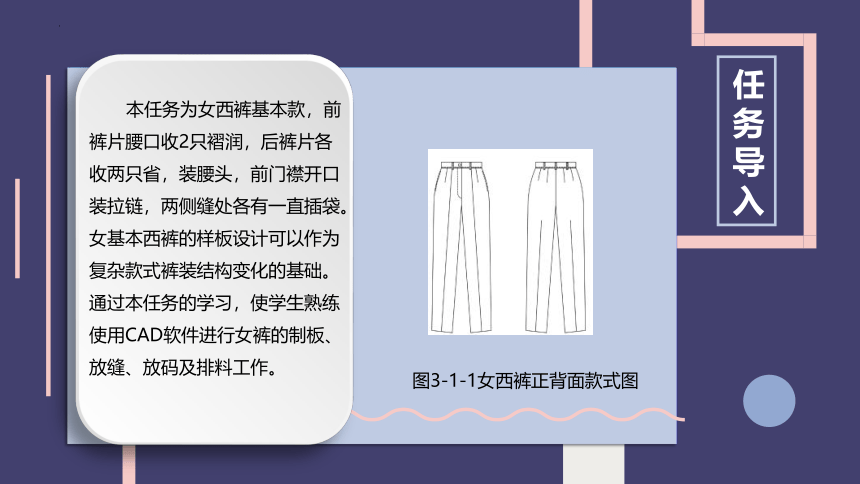

任务导入
本任务为女西裤基本款，前裤片腰口收2只褶润，后裤片各收两只省，装腰头，前门襟开口装拉链，两侧缝处各有一直插袋。女基本西裤的样板设计可以作为复杂款式裤装结构变化的基础。通过本任务的学习，使学生熟练使用CAD软件进行女裤的制板、放缝、放码及排料工作。
图3-1-1女西裤正背面款式图

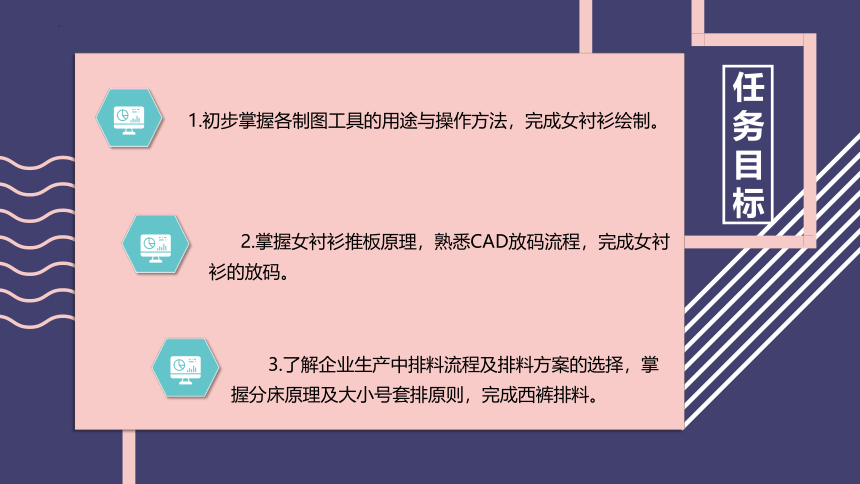

任务目标
1.初步掌握各制图工具的用途与操作方法，完成女衬衫绘制。
2.掌握女衬衫推板原理，熟悉CAD放码流程，完成女衬衫的放码。
3.了解企业生产中排料流程及排料方案的选择，掌握分床原理及大小号套排原则，完成西裤排料。
任 务 实 施

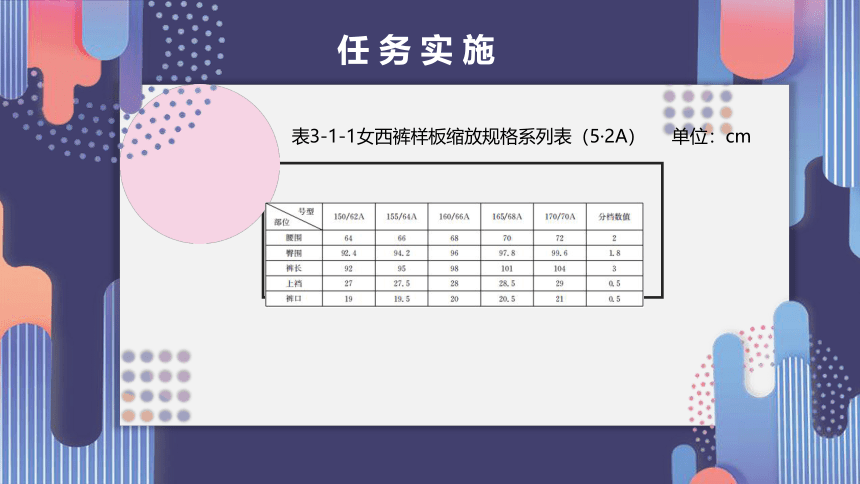

表3-1-1女西裤样板缩放规格系列表（5·2A） 单位：cm

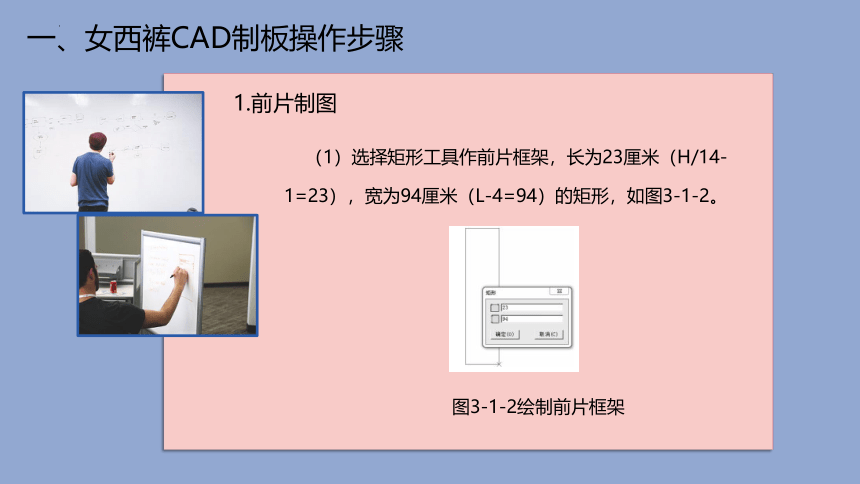

（1）选择矩形工具作前片框架，长为23厘米（H/14-1=23），宽为94厘米（L-4=94）的矩形，如图3-1-2。
一、女西裤CAD制板操作步骤
1.前片制图
图3-1-2绘制前片框架
PPT模板 http:///moban/

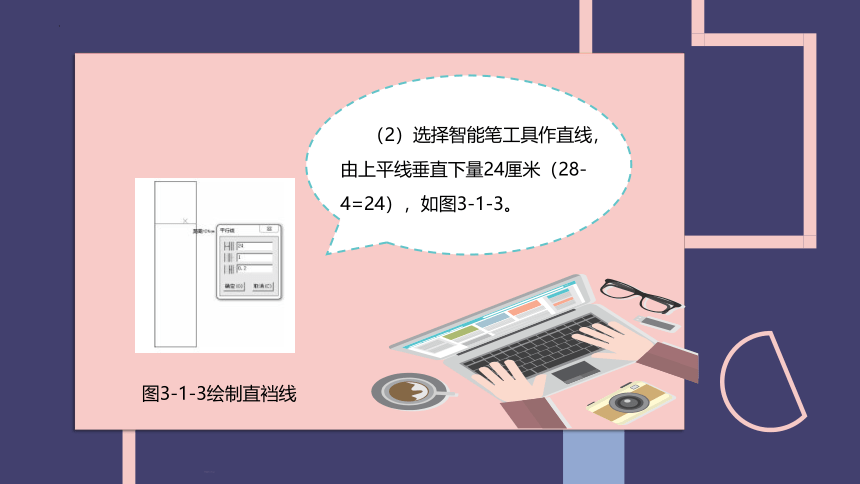

（2）选择智能笔工具作直线，由上平线垂直下量24厘米（28-4=24），如图3-1-3。
图3-1-3绘制直裆线
N
F
S
A
I
fashion
H

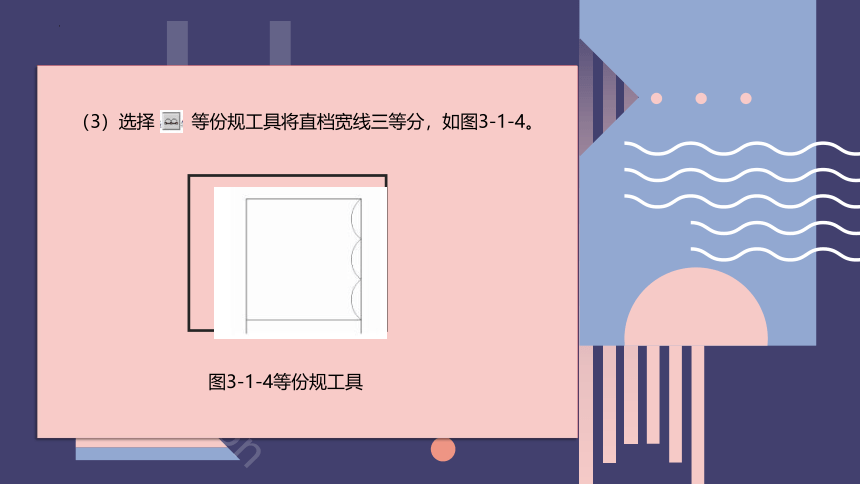

（3）选择 等份规工具将直档宽线三等分，如图3-1-4。
图3-1-4等份规工具

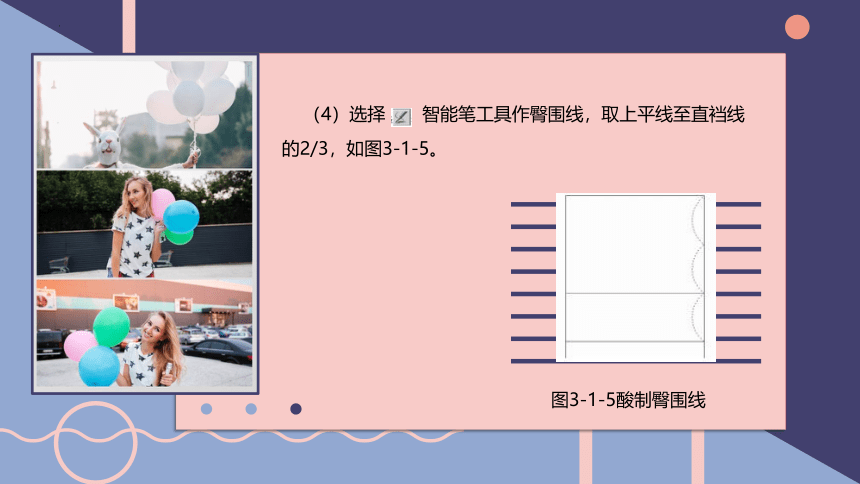

（4）选择 智能笔工具作臀围线，取上平线至直裆线的2/3，如图3-1-5。
图3-1-5酸制臀围线
（5）选择 等份规工具将臀围线至脚口线两等分作中档线，取臀围线至脚口线的1/2，上提4厘米，如图3-1-6，3-1-7。
图3-1-6绘制中裆
图3-1-7绘制中裆2
（6）单击 智能笔工具作前窿门大，在直档线上由臀围大线向前中量取0.04H厘米，如图3-1-8。
图3-1-8绘制前小裆
（7）单击 智能笔工具作前挺缝线，由侧缝线劈进0.7厘米，量至前窿门大的1/2，如图3-1-9。
图3-1-9绘制前挺缝线
（8）继续选择 智能笔工具制作前腰围大，腰口线由侧缝劈进1厘米，向前中量取W/4-1=16厘米，得到腰臀差。再用 调整工具调整，如图3-1-10。
图3-1-10绘制前腰围大
（9）用智能 笔工具作前润，将腰臀差合理分配为两个润，第一个润的一边，定为挺缝线向前中偏移0.7厘米，另一个润的中心线，定为第一个润的另一边到侧缝的1/2，两个润长均至臀围线上提3厘米处，如图3-1-11。
图3-1-11绘制褶润
PPT模板 http:///moban/
（10）用智能 笔工具作前脚口大，由挺缝线双向对称，量取F-2=18厘米，确定脚口大，如图3-1-12。
图3-1-12绘制脚口
（11）单击 智能笔图标作前中裆大，由窿门大的1/2连至脚口，如图3-1-13。
图3-1-13绘制中裆大
（12）单击 智能笔工具作前片内侧缝，由前窿门连至中档，中挡再连至脚口；再用 调整工具调顺，如图3-1-14。
图3-1-14绘制内侧缝线
（13）单击 智能笔工具作前侧缝，由腰口劈进1cm处，经过臀围点，连至中档大，再连至脚口，如图3-1-15。
图3-1-15绘制侧缝
（14）单击 智能笔工具作袋位，在侧缝线上，由腰口线下量3cm作袋位起点，袋口大为15cm，如图3-1-16。
图3-1-16确定袋口大
（1）选择 矩形工具作后片框架，长为25厘米（L-4），宽为94厘米（H/4+1）的矩形，如图3-1-17。
2.后片制图
图3-1-17绘制后片框架
（2）选择 智能笔工具作臀围线、中裆线，位置同前片，直档线在前片的基础上下落1厘米，如图3-1-18。
图3-1-18绘制后横裆线
（3）选择 智能笔工具作后裆斜线，在后中线上，由臀围线向上作15：3.5的直角三角形，延长斜边至直裆深，如图3-1-19。
图3-1-19绘制后裆斜线
（4）选择 智能笔工具作后窿门大，由三角斜边与直档深的交点，向后中水平量取H/10，绘制后窿门大，如图3-1-20。
图3-1-20绘制后窿门大
（5）单击 等份规工具作平分侧缝到后窿门，用 智能笔工具作后挺缝线，由侧缝到后窿门点的1/2处，向内偏移0.5厘米，作后挺缝线，如图3-1-21。
图3-1-21绘制后挺缝线
（6）用 智能笔工具作辅助线，上平线延长1厘米，取后窿门线与腰口线交点的1/2作垂线，如图3-1-22。
图3-1-22绘制后腰口
PPT模板 http:///moban/
（7）单击 智能笔工具作后裆缝，由腰口经过臀围点，顺线连至直档，如图3-1-23。
图3-1-23绘制后裆弧线
（8）单击 智能笔工具作后腰口线，由后中腰点向上平线作W/4+1+4，量取腰口大，如图3-1-24。
图3-1-24绘制后腰围大
图3-1-25绘制省道
（9）选择 等份规工具确定省位，两个省中心线分布在腰口大的三等分点处。单击 丝智能笔图标作后腰省，两个省大均为2厘米，靠近侧缝的省长为10厘米，靠近后中的省长为11厘米，如图3-1-25。
（10）用 皮尺工具量取前中档，再用 智能笔工具作后中挡大，双向对称，总量为前中裆大+4厘米，如图3-1-26。
图3-1-26确定后中裆大
（11）用 等份规工具，按Shift键作后脚口大，双向对称，共量取F+2，如图3-1-27。
图3-1-27绘制脚口大
图3-1-28绘制内侧缝线
（12）用 智能笔工具作后片内侧缝，由窿门顺线连至中档大，至脚口；再用 调整工具调整内侧缝线，劈进1厘米，如图3-1-28。
（13）用 智能笔工具作后侧缝，由腰点经过臀围点，顺线连至膝盖大，再连至脚口。然后用 调整 工具调整凹进0.6厘米，如图3-1-29。
图3-1-29绘制后侧缝线
图3-1-30绘制腰头
（1）选择 矩形工具作腰头，长71厘米，宽4厘米，如图3-1-30。
3.腰片制图
PPT模板 http:///moban/
（2）选择 对称工具画出整腰头，如图3-1-31。
图3-1-31对称工具
图3-1-32绘制门襟
（1）选择复制工具，复制粘贴前缝作门襟，宽度为3厘米，长度为19厘米，如图3-1-32。
4.门襟、袋布等的制图
（2）选择 矩形工具作里襟，宽度为3厘米，长度为19厘米，如图3-1-33。
图3-1-33绘制里襟
PPT模板 http:///moban/
（3）选择 矩形工具作袋布基本框架，如图3-1-34。
图3-1-34绘制袋布框架
PPT模板 http:///moban/
（4）画出垫布结构，如图3-1-35。
图3-1-35绘制袋垫布
（5）选择 矩形工具作串带祥，长8厘米，宽1厘米，如图3-1-36。
图3-1-36绘制穿带祥
以前片为例，用 剪刀工具拾取纸样的外轮廓线及对应纸样的省中线，单击右键切换成衣片辅助线工具 ，拾取内部辅助线。其他裁片的拾取方法相同。
5.拾取裁片
YOUR TITLE
HERE
6.布纹线
完成纸样拾取后，可以看到在纸样内部已自动生成布纹线。
7.毛样制作
以前片为例。选择纸样列表框中的纸样，将纸样放到右工作区，选择 ，单击边线上任意一点，弹出对话框，输入缝份量1cm，如图3-1-37。
图3-1-37加缝份
有特殊缝份的，可以分段输入。
脚口：使用缝份工具，框选前片底摆，底摆线变红，右键单击，出现【加缝份】对话框。在起点和终点上分别对应选择【按1、2边对幅按2、3边对幅】，【缝份量】里输入4厘米。按确定，结束操作，如图3-1-38。
图3-1-38调整缝份
8.加剪口
加剪口时在需要加剪口的位置直接点击 加剪口工具即可，直接用此工具也可调整方向。系统里存储多种剪口类型，根据需要可进行选择，也可设置剪口的深度、宽度。
拾取好纸样后，在【纸样】菜单内选择【款式资料】后，就会看到有关下单生产的一些纸样和客户要求的资料等待建立，在相应的项目内根据需要输入即可，如图3-1-39。
同样，在【纸样】菜单里选择【纸样资料】项，或双击纸样列表框中的纸样，就会弹出【纸样资料】对话框，按照生产工艺建立详细的纸样资料，填写表单和设置纸样在排料系统中的排料限定。
直接双击纸样栏中的裁片，就会弹出【纸样资料】对话框。如图3-1-40。
9.建立纸样资料
图3-1-39款式信息
图3-1-40纸样资料
相应的资料项目设置完毕，单击【应用】。
在【系统设置】里单击【布纹线上的纸样说明格式】，可以选择两种纸样说明格式：布纹线的上面或下面。单击布纹线后面的小三角，在弹出的菜单上勾选需要显示的项目，就可把在【款式资料【纸样资料】对话框中输入的相关内容显示在纸样上。也可以在文本框内直接输入文字。
当确定了纸样上需要显示的文字说明后，还要通过【选项】菜单里的【字体】设置来调整显示和打印效果。
10.存储
每新做一款点击 保存，系统里弹出【保存为】对话框，选择合适的路径，存储文件。再次点击 保存。
二、女西裤放码操作步骤
1.放码
（1）单击 弹出对话框，找到所需文件，双击文件名，打开纸样文件，如图3-1-41。
图3-1-41打开文件
（2）单击[号型]|【号型编辑】，弹出（设置号型规格表】对话框。将女西裤的部件名称输入第一列表格内，在第二列表格输入160/66A的基码尺寸，点击【附加】在基码左侧添加一列155/58A，在基码右侧添加三列165/70A、170/74A、175/78A。点击部件在基码的尺寸，再在280对话框右下角，档差旁边的格内输入档差值，点击【组内档差】，系统会自动给其他码加上档差。点击【确定】即可，如图3-1-42。
图3-1-42设置档差
（3）单击 颜色设置工具，弹出【设置颜色】对话框。在对话框内，点击左边的号型名，再点击右边的颜色就可以给该号型加上颜色。给各个号型加上颜色后，点击【确定】即可，如图3-1-43。
图3-1-43设置颜色
图3-1-44点放码表
（4）单击快速工具栏中的 点放码图标，弹出点放码表，如图3-1-44。
（5）将前后片按同一个方向排好，单击 选择与修改图标，框选前中点在点放码表中输入165/70A码的dY量“0.5”，dx量“-0.2”，选择 XY相等图标，系统会自动给各点加上各码的放码量，如图3-1-45。
图3-1-45腰口放码
（6）用 工具框选前片侧缝上部分端点，在点放码表中输入165/70A码的dX量“0.5”，dX量“0.3”，选择 XY相等图标，系统会自动给各点加上各码的放码量，如图3-1-46。
图3-1-46腰口侧缝放码
（7）用 工具框选前片臀围线两个放码点，在点放码表中输入165/70A码的dx量“一0.23”，点击 x相等图标，系统会自动给框选的各点加上各码的放码量，如图3-1-47。
图3-1-47横裆大放码
（8）用 工具框选膝盖线放码点，在点放码表中输入165/70A码的dx量“0.25”，dY量“一1.25”，点击 ×相等图标，系统会自动给各点加上各码的放码量，如图3-1-48。
图3-1-48中裆大放码
（9）用 工具框选前片脚口线上的三个放码点，在点放码表中输入165/70A码的dY量“一2.5”，点击 Y相等图标，系统会自动给各点加上各码的放码量，如图3-1-49。
图3-1-49脚口放码
（10）用 工具框选前片脚口线上两端的放码点，在点放码表中输入165/70A码的dY量“一2.5”，dX量为“0.25”，点击 XY相等图标，系统会自动给各点加上各码的放码量，如图3-1-50。
图3-1-50裤长放码
（11）用 工具框选前片的腰省，在点放码表中输入165/70A码的dX量“一0.2”，dY量“0.5”，点击 XY相等图标，系统会自动给各点加上各码的放码量，如图3-1-51。
图3-1-51省道放码
（12）用 工具框选后片侧缝线上的端点，在点放码表中输入165/70A码的dY量“0.5”，dX量“-0.4”，点击 XY相等图标，系统会自动给各点加上各码的放码量，如图3-
1-52。
图3-1-52后侧缝点放码
（13）用 工具框选后片臀围线上两个放码点，在点放码表中输入165/70A码的dx量0.28，点击 x相等图标，系统会自动给各点加上各码的放码量，如图3-1-53。
图3-1-53后臀围点放码
（14）用 工具框选后片中档线上两个放码点，在点放码表中输入165/70A码的dY量
“-1.25”，dX量“0.25”，点击 XY相等图标，系统会自动给各点加上各码的放码量，如图3-1-54。
图3-1-54后中裆放码
（15）用 工具框选后片脚口线上的三个放码点，在点放码表中输入165/70A码的dY量“一2.5”，点击 Y相等图标，系统会自动给各点加上各码的放码量，如图3-1-55。
图3-1-55后脚口放码
（16）用 工具框选后面片脚口线上两端的放码点，在点放码表中输入165/70A码的dY量“-2.5”.dx量为“0.25”，点击 XY相等图标，系统会自动给各点加上各码的放码量，如图3-1-56。
图3-1-56后裤长放码
( 17）用 工具框选后片的后中点，在点放码表中输入165/70A码的dY量“0.5”，dx量“0.2”，点击 XY相等图标，系统会自动给各点加上各码的放码量，如图3-1-57。
图3-1-57后腰点放码
（18）用 工具框选后片的省放码点，在点放码表中输入165/70A码的dY量“0.5”，dX量“一0.15”点击 XY相等图标，系统会自动给各点加上各码的放码量，如图3-1-58。
图3-1-58后省放码
（19）用 工具框选腰头两边放码点，在点放码表中输入165/70A码的dx量“0.5”，点击 x相等图标，系统会自动给各点加上各码的放码量，如图3-1-59。
图3-1-59腰片放码
（20）用 工具框选门襟三个放码点，在点放码表中输入165/70A码的dY量“0.5”，点击 Y相等图标，系统会自动给各点加上各码的放码量，如图3-1-60。
图3-1-60门襟放码
（21）用 工具框选里襟上端两放码点，在点放码表中输入165/70A码的dY量“0.5”，点击 Y相等图标，系统会自动给各点加上各码的放码量，如图3-1-61。
图3-1-61里襟上端放码
图3-1-62里襟下端放码
（22）用 工具框选里襟下端两放码点，在点放码表中输入165/70A码的dY量“一0.16”，点击 Y相等图标，系统会自动给各点加上各码的放码量，如图3-1-62。
PPT模板 http:///moban/
（23）前后片完成放码，如图3-1-63。
图3-1-63完成
表3-1-2女西裤前片样板缩放档差计算公式说明表 单位：cm
续表
表3-1-3女西裤后片样板缩放档差计算公式说明表 单位：cm
（1）单击 图标，分别单击纸样列表框中欲打印的纸样，纸样按照先后顺序进入右工作区；或者用快捷键Ctrl+F12，将纸样一次性全部放入工作区。
（2）按快捷键F10，显示绘图纸的边界线（红色虚线条表示），单击 图标把纸样拖放至适当的位置，用急调整纸样的方向，使纸样排列比较紧凑而达到节省耗材的目的。
（3）有纸样没有全部包括在边界内，该纸样上会出现一个红色的图标，这就需要重新进行调整。
2.打印
PPT模板 http:///moban/
（4）单击 图标，弹出【打印和预览纸样】对话框，参照图3-1-64进行设置。
图3-1-64打印纸样
05
06
07
（5）单击【设置】，弹出【打印设置】对话框，参照图3-1-65进行设置。
（6）单击【确定】，进入打印预览界面。
（7）单击【打印】，回到【打印】对话框，再单击【确定】即可打印出图纸。
3-1-65打印设置
单击 图标、进入排料系统。
（1）单击 【打开款式文件】，弹出【唛架设定】对话框，修改唛架宽度及长度，单击【确定】。如图3-1-66。
（2）弹出【选取设计档案】对话框、单击【载入】。
（3）弹出【选取款式文档】对话框，单击“女西裤.dgs”，单击【打开】。如图3-1-67。
三、女西裤CAD排料操作步骤
图3-1-66唛架设定
图3-1-67选取款式
（4）弹出【纸样制单】对话框，输入纸样资料，检查及修改数据，单击【对称属性】下的单元格，可以修改衣片的对称属性，单击【确定】，如图3-1-68。
图3-1-68纸样制单
（6）单击菜单栏中的【排料】，在下拉菜单中选择【开始自动排料】，弹出【排料结果】对话框，单击【确定】。如图3-1-70。
图3-1-70排料
PPT模板 http:///moban/
（5）单击【选取款式】对话框中的【确定】，如图3-1-69。
图3-1-69选取设计档案
（7）用左键单击并按住衣片，移动鼠标指针到合适位置再放开，可以调整衣片位置。
（8）用右键单击并按住衣片，移动鼠标指针形成直线后再放开，可使衣片自动靠紧已排衣片。
（9）用右键单击衣片可以翻转衣片。
PPT模板 http:///moban/
（10）调整排版至利用率75%以上，单击【保存】。如图3-1-71。
图3-1-71排料结果
图3-1-72保存
（11）弹出【另存唛架文档为】对话框，输入“女西裤排料”，单击【保存】，如图3-1-72。
任 务 评 价
女西裤CAD制板基本技法评分表
任务二 女紧身牛仔裤 CAD制板
任务导入
本任务款式为紧身牛仔女裤，低腰、紧身、后裤片左右各有一贴袋，包臀，装铜扣，皮标签，前襟开口装拉链，前裤片左右各有月牙袋。在女基本西裤的样板设计的基础上利用转省等工具进行款式变化。通过本任务的学习使学生熟练使用CAD软件进行女紧身牛仔裤的制板、放缝、放码及排料工作，如图3-2-1。
图3-2-1女紧身牛仔裤正背面款
任务目标
01
02
03
初步掌握各制图工具的用途与操作方法，完成女牛仔裤绘制。
掌握女牛仔裤推板原理，熟悉CAD放码流程，完成女牛仔裤的放码。
了解企业生产中排料流程及排料方案的选择，掌握分床原理及大小号套排原则，完成女牛仔裤排料。
任 务 实 施
表3-2-1女紧身牛仔裤样板缩放规格系列表（5.2A） 单位：cm
（1）选择 矩形工具作基本框架线（裤长一3）、横档线（直档一3），如图3-2-2。
（2）用 工具作出H/4-1和0.4H/10，用 等分工具作出等分，定出臀围线和挺缝和小裆宽，如图3-2-3。
一、女紧身牛仔裤CAD制板操作步骤
1.前片制图
图3-2-2绘制基本框架
图3-2-2绘制基本框架
（3）选择 智能笔工具，绘制前腰围大（W/4 1+0.5），用 等分规工具把臀围线到下平线分为1/2向上8cm绘制中裆线，如图3-2-4。
图3-2-4绘制中档线
PPT模板 http:///moban/
（4）用 智能笔工具绘制出中档大和脚口大，如图3-2-5。
图3-2-5绘制中档大和脚口大
图3-2-6绘制前小裆和月牙袋
（5）选择 工具和 等分规工具分别画出前窿门和月牙袋位置，用 调整工具调整曲线；如图3-2-6。
PPT模板 http:///moban/
（6）用 调整工具作凹势0.4，绘制侧缝线和内侧缝线，如图3-2-7。
图3-2-7侧缝线和内侧缝
（1）选择 智能笔工具根据公式画出后裆斜线、臀围线，由前片横裆线向下1cm定出小档宽，用 调整工具调整腰围线，如图3-2-8。
图3-2-8绘制后档斜线、臀宽线
2.后片制图
图3-2-8绘制后档斜线、臀宽线
（2）单击 智能笔工具和 等分工具偏0.5定出后挺缝线，如图3-2-9。
PPT模板 http:///moban/
（3）选择 智能笔工具绘制中裆大和脚口大、用 调整工具调整脚口线，如图3-2-10。
图3-2-10绘制中裆大和脚口大
（4）用 智能笔工具做出分割线，用 工具合并省位，再 用调整工具调整，如图3-2-11。
图3-2-11绘制分割线、转省
图3-2-12调整侧缝线
（5）选择 调整工具，调整侧缝线和内侧缝线，如图3-2-12。
（6）用 智能笔工具、圆角工具做出口袋圆角，用 调整工具调整育克，如图3-2-13。
图3-2-13绘制育克、口袋
PPT模板 http:///moban/
（7）用 智能笔工具作出腰，如图3-2-14。
图3-2-14腰
（8）前后片、腰制图完成，如图3-2-15。
图3-2-15制图完成
3.毛样制作
选择纸样列表框中的纸样，将纸样放到右工作区，选择 ，单击边线上任意一点，弹出对话框，默认缝份量1cm，如图3-2-16。
有特殊缝份的，可以分段输入。
底摆：使用缝份工具，框选前后片底摆，底摆线变红，右键单击，出现【加缝份】对话框。在起点和终点上分别对应选择【按1、2边对幅】按2、3边对幅】，【缝份量】里输入4cm。按【确定】，结束操作，如图3-2-17。
图3-2-16缝份
图3-2-17操作结束
图3-2-9绘制后挺缝线
（2）单击 智能笔工具和 等分工具偏0.5定出后挺缝线，如图3-2-9。
PPT模板 http:///moban/
加剪口时在需要加剪口的位置直接点击 加剪口工具即可，直接用此工具可调整方向。系统里存储多种剪口类型，根据需要进行选择，也可设置剪口的深度、宽度。
4.加剪口
拾取好纸样后，在【纸样】菜单内选择【款式资料】后，就会看到有关下单生产的一些纸样和客户要求的资料等待建立，在相应的项目内根据需要输入即可，如图3-2-18。
同样，在【纸样】菜单里选择【纸样资料】项，或双击纸样列表框中的纸样，就会弹出【纸样资料】对话框，按照生产工艺建立详细的纸样资料，填写表单和设置纸样在排料系统中的排料限定。
直接双击纸样栏中的裁片，就会弹出【纸样资料】对话框，如图3-2-19。
相应的资料项目设置完毕，单【应用】。
当确定了纸样上需要显示的文字说明后，还要通过【选项】菜单里的【字体】设置来调整显示和打印效果。
5.建立纸样资料
图3-2-18款式资料
图3-2-19纸样资料
YOUR TITLE
HERE
6.存储
每新做一款点击 保存，系统里弹出【保存为】对话框，选择合适的路径，存储文件。再次点击 保存。
单击 ，弹出对话框：
（1）找到所需文件，双击文件名，打开纸样文件，如图3-2-20。
二、女紧身牛仔裤放码操作步骤
1.放码
图3-2-20打开文件
（2）单击【号型】【号型编辑】弹出【设置号型规格表】对话框；将女紧身牛仔裤的部件名称输人第一列表格内，在第二列表格输入160/66A的基码尺寸，点击【附加】在基码左侧添加两列150/62A、155/64A，在基码右侧添加两列165/68A、170/70A。点击部件在基码的尺寸，再在对话框右下角，档差旁边的格内输入档差值，点击【组内档差】，系统会自动给其他码加上档差。点击【确定】即可，如图3-2-21。
图3-2-21设置号型规格表
（3）单击 颜色设置图标，弹出【设置颜色】对话框。在对话框内，点击左边的号型名，再点击右边的颜色就可以给该号型加上颜色。给各个号型加上颜色，点击【确定】即可，如图3-2-22。
图3-2-22设置颜色
图3-2-23点放码表
（4）单击快速栏工具栏中的 点放码图标，弹出【点放码表】对话框。如图3-2-23。
（5）将前后片按同一个方向排好，单击 选择与修改图标，框选放码点，在点放码表中的155/62A中输入dY量“0.2”、dX量“0.4”，点击 xY相等图标，则系统会自动给框选的各点加上各码的放码量，如图3-2-24。
图3-2-24腰口点放码
（6）用 工具框选放码点，在点放码表中输入155/62A码的量dY量“0.16”、dX量“0.1”，点击 图标，系统会自动给框选的各点加上各码的放码量，如图3-2-25。
图3-2-25臀围点放码
（7）用 工具框选放码点，在点放码表中输入155/62A码的量dY量“1”、dX量“一0.25”，点击 图标，系统会自动给框选的各点加上各码的放码量，如图3-2-26。
图3-2-26中裆放码
（8）用 工具框选中裆放码点，在点放码表中输入155/62A码的dY量“1.25”，点击 图标，系统会自动给各点加上各码的放码量，如图3-2-27。
图3-2-27脚口放码
图3-2-28育克放码（a )
（9）用 工具框选育克前侧缝线上的放码点，在点放码表中输入155/62A码的dX量“一0.1”，点击 图标，系统会自动给各点加上各码的放码量，如图3-2-28（a）。
N
F
O
A
I
fashion
（10）用 工具框选育克放码点，在点放码表中输入155/62A码的dX量“0.4”、dY量“0.2”，点击 图标，系统会自动给各点加上各码的放码量，如图3-2-28（b）。
图3-2-28育克放码（b）
（11）用 工具框选前后片的腰省，在点放码表中输入155/62A码的dY量“一0.5”，点击 图标，系统会自动给各点加上各码的放码量，如图3-2-29。
图3-2-29腰省放码
（12）用 工具框选前后片腰省的省上尖点，在点放码表中输入155/62A码的dY量“一0.3”，点击 图标，系统会自动给各点加上各码的放码量，如图3-2-30。
图3-2-30口袋放码
（13）用 工具框选臀围放码点，在点放码表中输入155/62A码的dX量“0.15”，dY量“一0.16”，点击 图标，系统会自动给各点加上各码的放码量，如图3-2-31。
图3-2-31臀围大放码
（14）用 工具框选前横档放码点，在点放码表中输入155/62A码的dX量“一0.23”，点击 图标，系统会自动给各点加上各码的放码量，如图3-2-32。
图3-2-32前横裆大放码
N
F
O
A
I
fashion
（15）用 工具框选前中档放码点，在点放码表中输入155/62A码的dX量“一0.25”，dY量“1.25”，点击 图标，系统会自动给各点加上各码的放码量，如图3-2-33。
图3-2-33前中档放码
（16）用 工具框选前脚口放码点，在点放码表中输入155/62A码的dY量“1.25”，点击 图标，系统会自动给各点加上各码的放码量，如图3-2-34。
图3-2-34脚口放码
图3-2-35贴袋放码
（17）用 工具框选口袋放码点，在点放码表中输入155/62A码的dY量“0.5”，点击 图标，系统会自动给各点加上各码的放码量，如图3-2-35。
N
F
O
A
I
fashion
（18）用 工具框选袋垫布放码点，在点放码表中输入155/62A码的dX量“0.3”，dY量“0.5”，点击 图标，系统会自动给各点加上各码的放码量，如图3-2-36。
图3-2-36袋垫布放码
（19）用 工具框选腰口放码点，在点放码表中输入155/62A码的dX量“2”，点击 图标，系统会自动给各点加上各码的放码量，如图3-2-37。
图3-2-37腰放码
PPT模板 http:///moban/
（20）完成放码，如图3-2-38。
图3-2-38完成
5.打印
（1）单击 图标，分别单击纸样列表框中欲打印的纸样，纸样按照先后顺序进入右工作区；或者用快捷键Ctrl+F12，将纸样一次性全部放入工作区。
（2）按快捷键F10，显示绘图纸的边界线（红色虚线条表示），单击 把纸样拖放适当的位置，用 调整纸样的方向，使纸样排列比较紧凑而达到节省耗材的目的。
（3）如有纸样没有全部包括在边界内，该纸样会出现一个红色的图标，这就需要重新进行调整。
PPT模板 http:///moban/
（4）单击 图标，弹出【打印和预览纸样】对话框，参照图3-2-39进行设置。
图3-2-5绘制中档大和脚口大
（5）单击【设置】弹出【打印设置】对话框，参照图3-2-39进行设置。
（6）单击【确定】，进入打印预览界面。
（7）单击【打印】回到【打印】对话框，再单击【确定】即可打印出图纸。
图3-2-39打印纸样
三、女紧身牛仔裤CAD排料操作步骤
单击 图标，进入排料系统。
（1）单击 【打开款式文件】按钮，弹出【唛架设定】对话框，修改唛架宽度及长度，单击【确定】按钮。如图3-2-40。
（2）弹出【选取设计档案】对话框、单击【载入】按钮。
（3）弹出【选取款式文档】对话框，单击“女紧身牛仔裤.dgs”，单击【打开】按钮。如图3-2-41。
图3-2-40唛架设定
图3-2-41选取款式
（4）弹出【纸样制单】对话框，输入纸样资料，检查及修改数据，单击【对称属性】下的单元格，可以修改衣片的对称属性，单击【确定】，如图3-2-42。
图3-2-42纸样制单
PPT模板 http:///moban/
（5）单击【选取款式】对话框中的【确定】，如图3-2-43。
图3-2-43选取款式
图3-2-44排料
（6）单击菜单栏中的【排料】，在下拉菜单中选择【开始自动排料】命令，弹出【排料结果】对话框，单击【确定】，如图3-2-44。
07
08
09
（7）用左键单击并按住衣片，移动鼠标指针到合适位置再放开，可以调整衣片位置。
（8）用右键单击并按住衣片，移动鼠标指针形成直线后再放开，可使衣片自动靠紧已排衣片。
（9）用右键单击衣片可以翻转衣片。
PPT模板 http:///moban/
（10）调整衣板至利用率80%以上，单击【保存】，如图3-2-45。
图3-2-45排料结果
图3-2-46保存
（11）弹出【另存唛架文档为】对话框，输入“女紧身牛仔裤”，单击【保存】，如图3-2-46。
任 务 评 价
女紧身牛仔裤CAD制板基本技法评分表
任 务 评 价
续表
谢谢观看

展开更多......

收起↑
